LCD-Displaymodul 1.54" IPS 240x240 Touch
LCD-Displaymodul mit einer Diagonale von 1.54 Zoll mit IPS-Matrix und kapazitivem Touchpanel, das eine Auflösung von 240x240 Pixeln und 262 Tausend Farben bietet. Dank der Verwendung der Treiber ST7789S (Bildschirm) und CST816D (Touch), die jeweils über SPI und I2C unterstützt werden, benötigt das Modul eine vernachlässigbare Anzahl an Anschlüssen für den Betrieb. Die kompakte Größe und hohe Vielseitigkeit machen es ideal für die Zusammenarbeit mit Plattformen wie Raspberry Pi, Arduino, ESP32 oder STM32.
Hauptmerkmale
- Auflösung von 240x240 Pixeln, 262K Farben und IPS-Matrix für ein klares Bild.
- Kapazitives Touchpanel mit hoher Lichtdurchlässigkeit und schneller Reaktion.
- Eingebauter Bildschirmtreiber ST7789S (SPI) und Touch-Treiber CST816D (I2C).
- Eingebauter Spannungswandler, der die Stromversorgung aus Systemen von 3.3V und 5V ermöglicht.

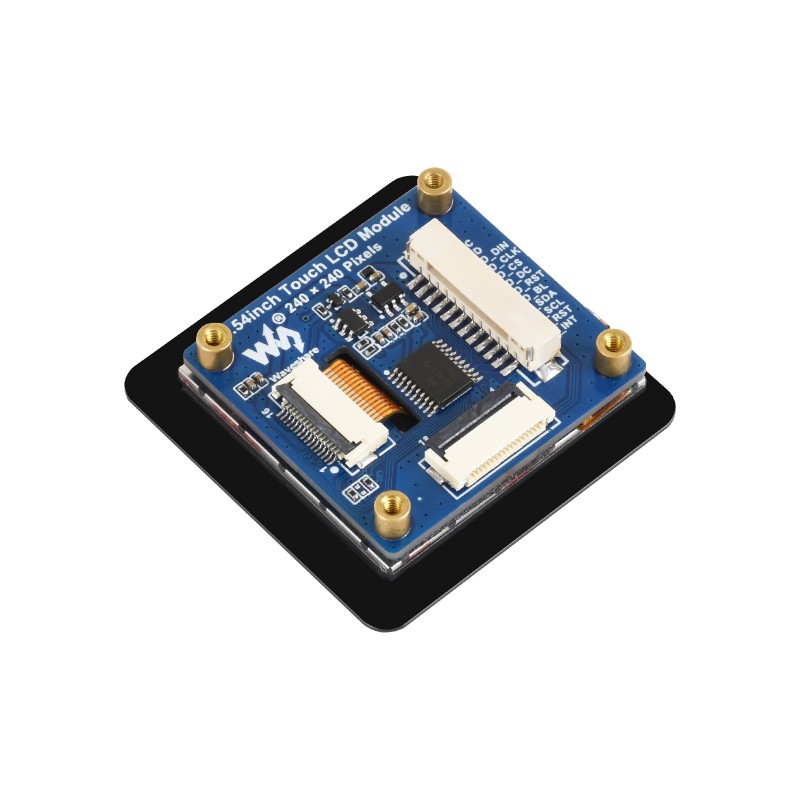

- Zwei Anschlussoptionen: Standard-Anschluss 12PIN oder universelle FPC-Buchse 18PIN.
Stromversorgung und Steuerung
Das Modul ist mit einem integrierten Logikpegelwandler ausgestattet. Dies ermöglicht einen absolut sicheren und direkten Anschluss des Moduls an Mikrocontroller, die sowohl mit Spannungen von 3.3V als auch 5V arbeiten, ohne dass externe Konverter erforderlich sind.
Für die Bedienung des Bildschirms wird eine 4-Draht-SPI-Schnittstelle verwendet, während das Touchpanel selbst über die I2C-Schnittstelle bedient wird. Im Set sowie auf der Platine selbst sind zwei Verbindungsvarianten vorgesehen: über einen dedizierten Anschluss für 12PIN-Kabel oder ein flaches FPC-Band 18PIN.
Anschlussbeispiele
Der Bildschirm ist äußerst vielseitig und arbeitet mit vielen gängigen Entwicklungsplattformen zusammen. Nachfolgend werden praktische Beispiele für Verbindungen mit Mikrocontrollern der ESP32-Familie unter Verwendung der im Set enthaltenen Kabel dargestellt.

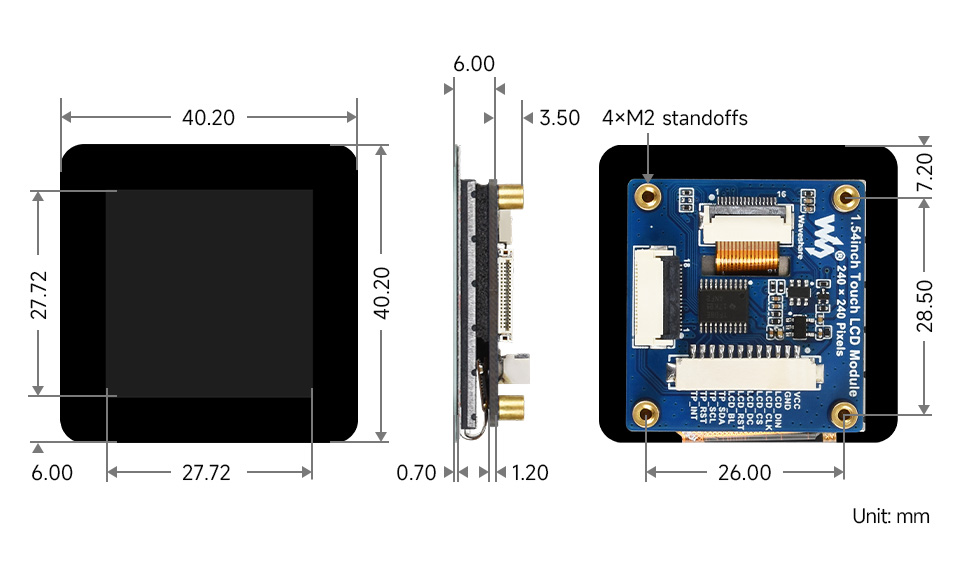

Abmessungen des Moduls
Technische Spezifikation
- Betriebsspannung: 3.3V / 5V
- Auflösung: 240 x 240 Pixel
- Display-Treiber: ST7789S
- Touch-Treiber: CST816D
- Bildschirmschnittstelle: 4-wire SPI
- Touch-Schnittstelle: I2C
- Matrix-Typ: IPS
- Touch-Typ: Kapazitiv
- Displaygröße: 27.72 x 27.72 mm
- Pixelgröße: 0.1155 x 0.1155 mm
- Außenabmessungen des Moduls: 40.2 x 40.2 mm

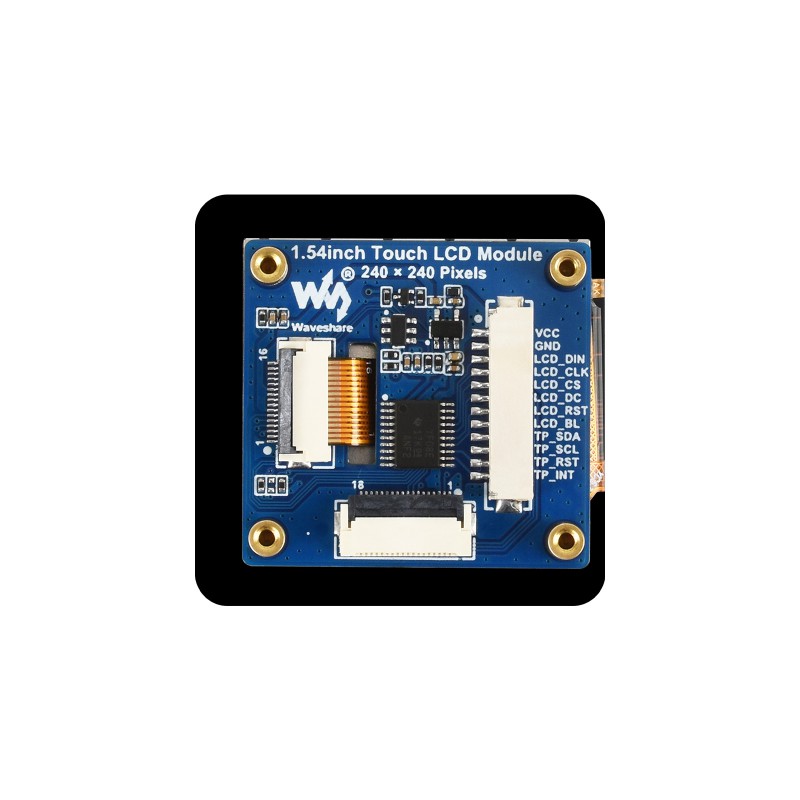

Pinbelegung (Pinout)
- VCC: Eingangsspannung (3.3V / 5V)
- GND: Versorgungsmasse
- MOSI: SPI-Kommunikationsdatenleitung
- SCLK: SPI-Kommunikationstaktleitung
- LCD_CS: LCD-Chip-Auswahl (aktiviert durch Low-Pegel)
- LCD_DC: Datentypauswahl (High = Daten, Low = Befehl)
- LCD_RST: LCD-Bildschirm-Reset (aktiviert durch Low-Pegel)
- LCD_BL: Steuerung der Bildschirmhintergrundbeleuchtung
- TP_SDA: I2C-Datenleitung des Touchpanels
- TP_SCL: I2C-Taktleitung des Touchpanels
- TP_RST: Touchpanel-Reset (aktiviert durch Low-Pegel)
- TP_INT: Vom Touchpanel erzeugter Interrupt
Inhalt des Sets
- LCD-Displaymodul 1.54" Touch x1
- Verbindungskabel GH1.25 12PIN x1
- FFC-Band 18PIN (Raster 0.5mm, Länge 200mm, Kontakte auf der gleichen Seite) x1
