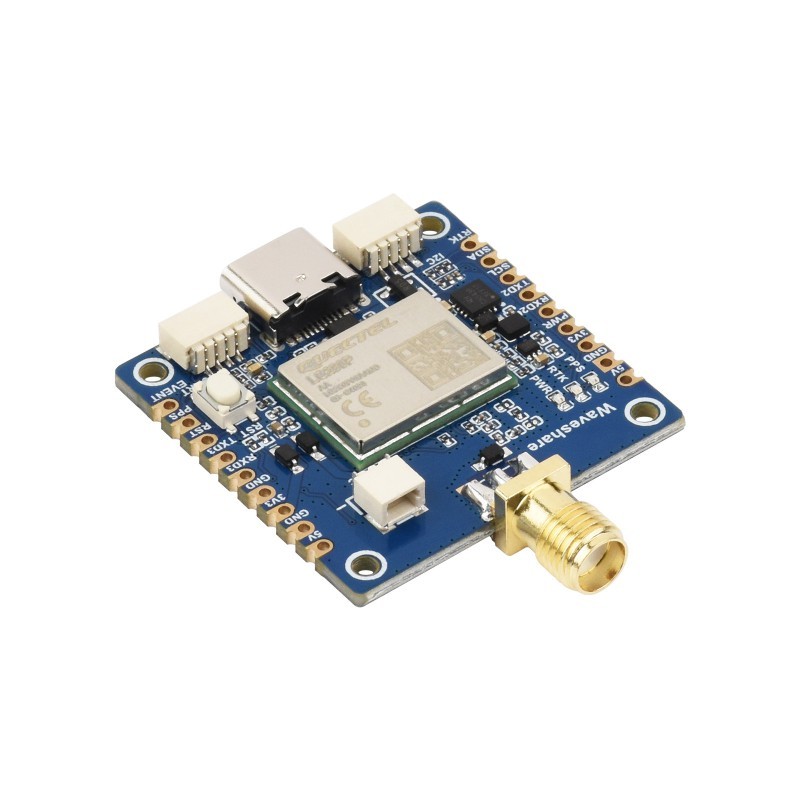

LG290P GNSS RTK Modul Quad-Band L1 L2 L5 E6 Zentimetergenauigkeit

LG290P GNSS RTK Modul – Quad-Band L1+L2+L5+E6, Zentimetergenauigkeit, Multi-Konstellation

Das LG290P ist ein modernes Quad-Band-Navigationsmodul, das eine extrem präzise Standortbestimmung gewährleistet. Dank der Unterstützung mehrerer Satellitensysteme (wie GPS, GLONASS, Galileo) und dem gleichzeitigen Betrieb auf vier Frequenzen (L1, L2, L5, E6) arbeitet das Gerät stabil und genau.

Die verwendete RTK-Technologie (Real-Time Kinematic) ermöglicht eine Genauigkeit im Zentimeterbereich, was in professionellen Anwendungen entscheidend ist. Das Modul ist mit intelligenten Störunterdrückungsfunktionen ausgestattet und bewältigt so auch schwierige Umgebungen problemlos. Seine kompakten Abmessungen und das montagefreundliche Design (Castellated Holes) machen es zur idealen Lösung für den Bau von Robotern, Drohnen, autonomen Fahrzeugen und Systemen für die Präzisionslandwirtschaft.

Hauptmerkmale:

• Unterstützung mehrerer GNSS-Konstellationen: GPS, GLONASS, Galileo, BDS, QZSS, NavIC
• Vierband-Empfang (L1 + L2 + L5 + E6) für höhere Präzision und bessere Störfestigkeit
• RTK-Differentialpositionierung mit Zentimetergenauigkeit und Statusmeldung in Echtzeit
• Kompakte Größe und Design mit kastenfürmigen Bohrungen (Castellated Holes)
• Integrierter USB Typ-C Anschluss für UART-USB-Kommunikation und Stromversorgung des Moduls
• 2-Pin JST-Anschluss für RTC-Pufferbatterie (schnellerer Start – Hot Start)
• 3 LED-Anzeigen für den Betriebsstatus des Moduls
• Unterstützung für mehrere Plattformen: Raspberry Pi, Pico, Jetson Orin, ESP32, Arduino

Quad-Band L1 + L2 + L5 + E6 Positionierungstechnologie

Das Modul unterstützt die gleichzeitige Verfolgung von Satellitensignalen auf mehreren Bändern, was Mehrwegeeffekte (z. B. in Häuserschluchten) reduziert und die Positionierungsgenauigkeit erheblich verbessert.

RTK-Betriebsmodi: Basisstation und Rover

Zwei LG290P-Module können jeweils als Basisstation und Rover arbeiten. Die Einrichtung der Basisstation an bekannten Koordinaten oder die Nutzung kostenpflichtiger Korrekturdienste ermöglicht das Senden von Kalibrierungsdaten an das Terminal (Rover). Dies eliminiert Fehler und erreicht innerhalb von Sekunden eine Zentimeterpräzision.

Gleichzeitiger Empfang mehrerer GNSS-Systeme

Unterstützung von GPS, BDS, GLONASS, Galileo, QZSS und NavIC bei geringem Stromverbrauch.

Die Unterstützung von WAAS, EGNOS, BDSBAS, MSAS, GAGAN, SDCM ermöglicht eine Fehlerkorrektur in Echtzeit und verbessert die Zuverlässigkeit unter schwierigen Bedingungen.

Kompatibilität mit Entwicklungsplattformen

Beispiele und Handbücher verfügbar für Raspberry Pi, Raspberry Pi Pico, Jetson Orin, ESP32 und Arduino.

Technische Spezifikation:

Übersicht der Komponenten

Pinbelegung

Außenabmessungen

Lieferumfang
