Laser-Distanzsensor in TOF-Technologie, Reichweite bis zu 5 m, Datenauslesung über UART und CAN-Bus möglich.
TOF (Time of Flight) - eine Technologie, die zunehmend zur Entfernungsmessung eingesetzt wird, z.B. in Telefonen. Die Messung basiert auf der Messung der Zeit, die der erzeugte Lichtstrahl benötigt, um von einem Objekt reflektiert zu werden und zum Sensor zurückzukehren.
Spezifikationen des Sensors:
- Verwendung der TOF-Technologie (Time of Flight)
- Kommunikation: UART, CAN-BUS
- Messbereich: 1cm bis 5m
- Typische Messgenauigkeit: ±1,5cm
- Messauflösung: 1mm
- Bildwiederholrate: 10Hz

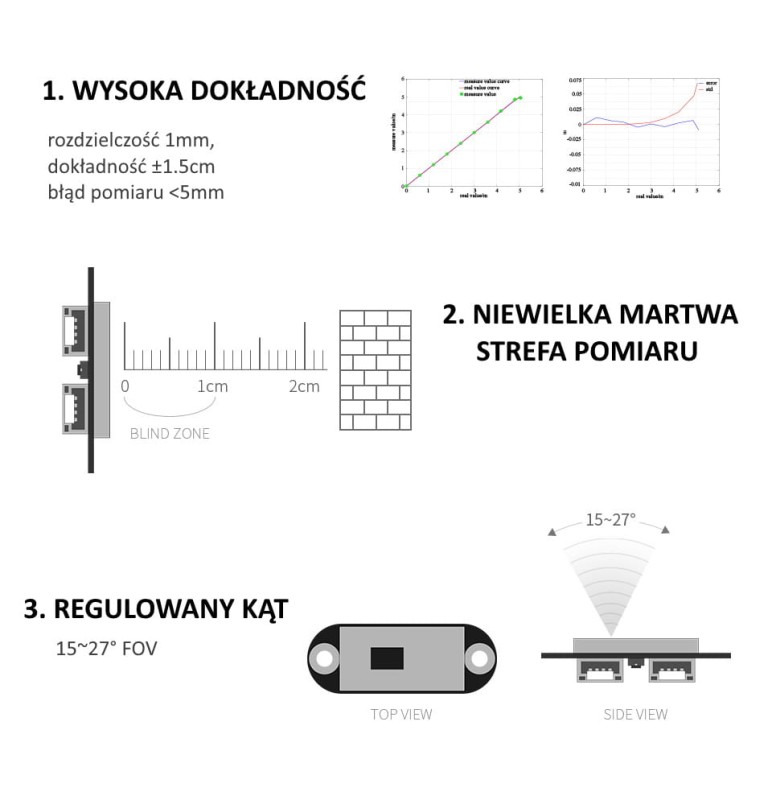

- Einstellbares Sichtfeld FOV: 15~27°
- Unterstützt die Kaskadenschaltung von Sensoren
- Versorgungsspannung: 3,7-5,2V DC mit Verpolungsschutz
- Leistungsaufnahme: Ca. 290mW
- 940nm Laser Klasse1 Standard gemäß IEC 60825-1:2014 Version 3
- Abmessungen: 35,58 × 12 × 8,05mm
Je nach Messbereich zeichnet sich der Sensor durch unterschiedliche Genauigkeit aus
- Bereich 0.012~2.16m Genauigkeit ±1.0cm, Standardabweichung<0.3cm
- Bereich 0.012~3.6m Genauigkeit ±1.0cm, Standardabweichung<1.5cm
- Reichweite 0,012~2,16m Genauigkeit ±1,5cm, Standardabweichung<0.5cm@0.01~3m, <8cm@3~5m

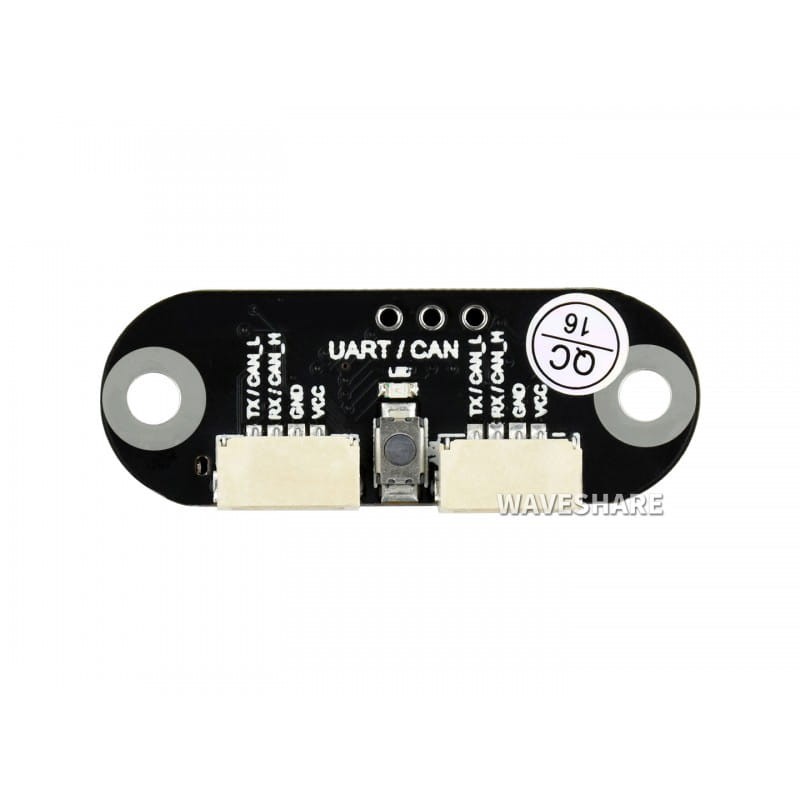

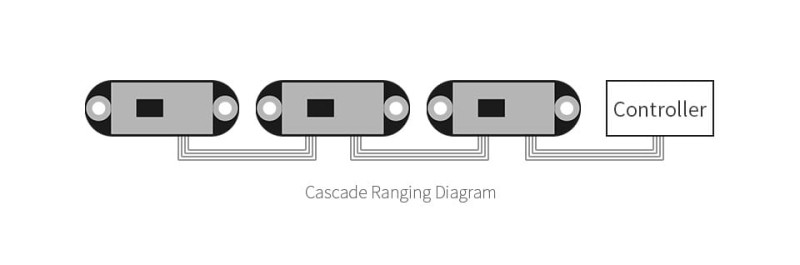

Unterstützung der Kaskadenschaltung
Mehrere Sensoren können in Reihe mit zwei identischen Anschlüssen auf der Platine angeschlossen werden, und jeder Sensor kann mit einer eindeutigen ID konfiguriert werden, die Abstandsdaten aller Sensoren können über einen Kommunikationsbus abgerufen werden.
Bis zu 8 Sensoren über den UART-Bus, bis zu 7 Sensoren über den CAN-Bus

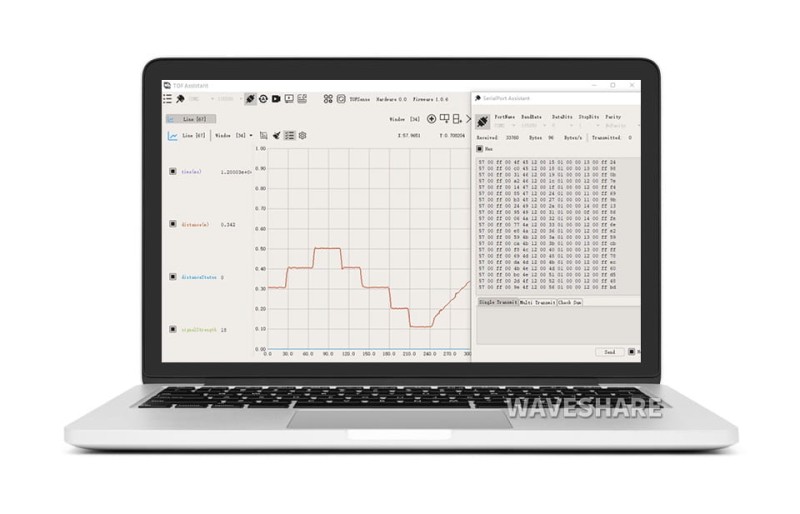

Dedizierte Software
Der Hersteller stellt eine unterstützende Software zur Verfügung, die folgende Funktionen bietet: Sensorkonfiguration, FOV-Konfigurationen, Datenanalyse, Export und Wiedergabe von Datensätzen, Firmware-Aktualisierung, usw.
Anschlussbeispiel

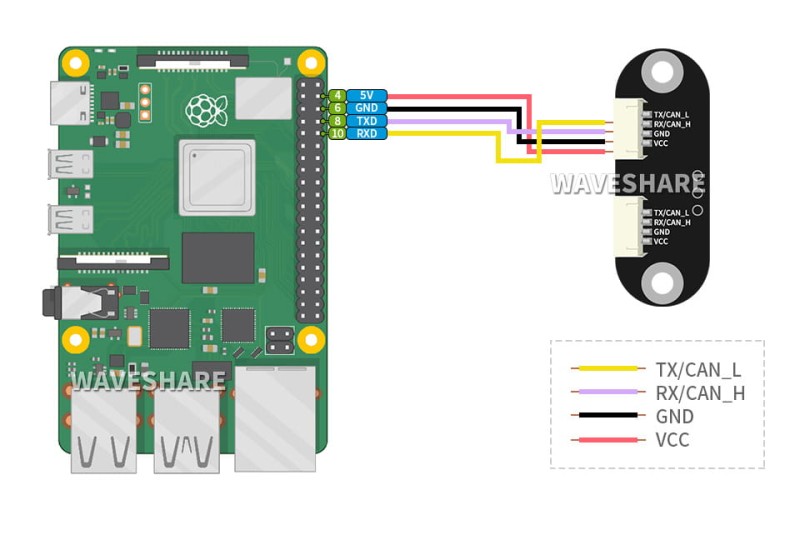

Raspberry Pi

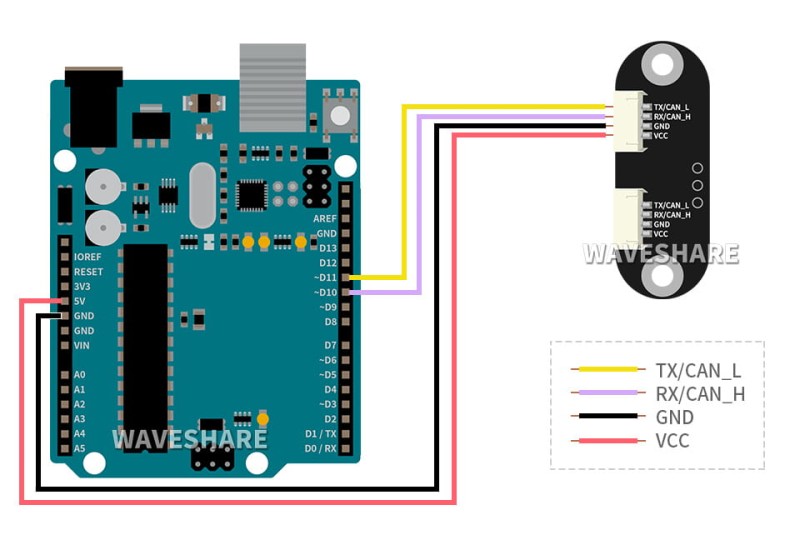

Arduino

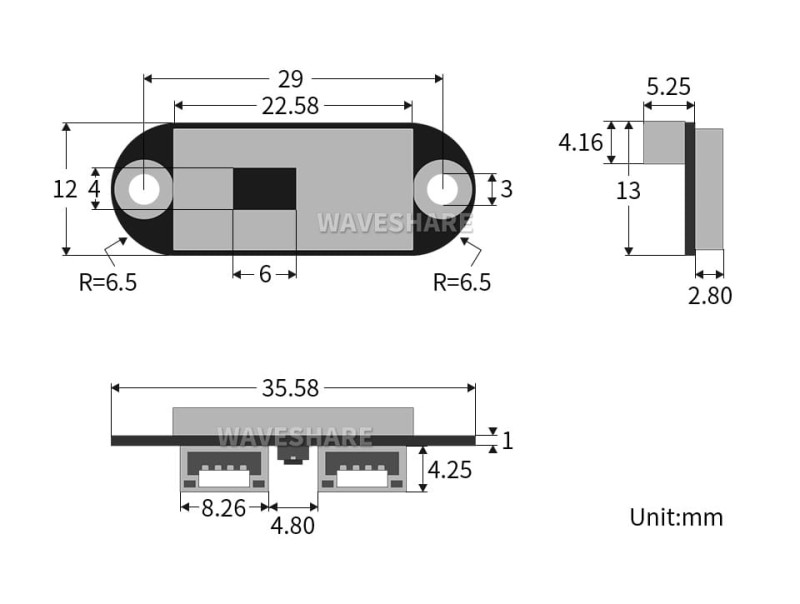

Abmessungen
Wiki: TOF_Laser_Range_Sensor
Der Bausatz enthält:
- TOF-Laser-Abstandssensor x 1
- Anschlusskabel GH1.25 4PIN x 1
- Kaskadenanschlusskabel GH1.25 4PIN x 1
