LoRa-Datenübertragungsmodul SX1262 850 ~ 930MHz zur Hutschienenmontage – RS232/RS485/RS422 zu LoRa

Industrielles LoRa-Datenübertragungsmodul SX1262 (DTU) zur Hutschienenmontage – RS232/RS485/RS422 zu LoRa, Sub-GHz Band

Das drahtlose Datenübertragungsmodul SX1262-LoRa-DTU ist für die DIN-Schienenmontage konzipiert und basiert auf dem SX1262-Chip. Es ermöglicht die Umwandlung der Kommunikation von RS232-, RS485- und RS422-Schnittstellen in den drahtlosen LoRa-Standard. Die LoRa-Technologie bietet eine hohe Störfestigkeit und eine große Übertragungsreichweite (bis zu 5 km), was es zu einer idealen Lösung für die Datenerfassung in Industrie- und Landwirtschaftsumgebungen macht. Es unterstützt Punkt-zu-Punkt-, Punkt-zu-Mehrpunkt-Kommunikation, Relaisnetzwerke und AES-Verschlüsselung.

Hauptmerkmale:

• Kompatibilität mit RS232, RS485, RS422-Schnittstellen (nicht gleichzeitig, und sie können nicht innerhalb derselben DTU ineinander umgewandelt werden)
• LoRa Modulations- und Demodulationstechnologie – hohe Störfestigkeit und große Reichweite (bis zu 5 km)
• SX1262 Chip – -148dBm Empfangsempfindlichkeit und 22dBm Sendeleistung
• Unterstützt Sub-GHz Bänder (410~510MHz, 850~930MHz)
• Eingebaute Funktionen: Präambel-Erkennung, CRC, automatische Paketierung, 960 Byte Puffer
• Unterstützung für LBT (Listen Before Talk) – verbessert den Übertragungserfolg in rauen Umgebungen
• RSSI (Receive Signal Strength Indication)-Ausgabe – Bewertung der Signalqualität
• AES-Verschlüsselung – gewährleistet die Sicherheit der Datenübertragung
• Unterstützt mehrstufige Relaisnetzwerke – erhöht die Reichweite
• Industrielles Gehäuse für DIN-Schienenmontage – einfache Installation, kompakte Abmessungen
• Schnittstellenschutz: RS485 – 600W Blitzableiter, TVS, Überspannungsschutz; RS232 – TVS, Überspannungsschutz, ESD; RS422 – Überspannungsschutz
• Weiter Versorgungsspannungsbereich: 6V ~ 28V DC (oder 12V DC), Verpolungsschutz
• Hochwertige Komponenten (z. B. TCXO) – stabiler Betrieb unter rauen Bedingungen
• Konfiguration über AT-Befehle

Unterstützt RS232 / RS485 / RS422 zu LoRa

Ermöglicht die einfache Integration von Geräten, die über Standard-Serielle Protokolle kommunizieren, in ein drahtloses LoRa-Netzwerk.

LoRa-Datenübertragungseinheit zur Hutschienenmontage

Industriedesign, geringe Größe, einfache und kostengünstige Installation.

LoRa Spread-Spectrum-Technologie

Im Vergleich zur herkömmlichen Kommunikation verbessern die Technologien Chirp Spread Spectrum (CSS) und Frequency Hopping Spread Spectrum (FHSS) die Reichweite und Störfestigkeit erheblich und werden häufig in der Militär- und Industriekommunikation eingesetzt.

AES-Verschlüsselung

Gewährleistet die Übertragungssicherheit. Geräte mit aktivierter Verschlüsselung und demselben Schlüssel können korrekt kommunizieren.

AT-Befehlsmodus

Benutzer können einfach AT-Befehle senden, um den aktuellen Status des Moduls zu überprüfen oder seine Betriebsparameter zu konfigurieren.

Listen Before Talk (LBT)

Das Modul überwacht aktiv das Umgebungsrauschen. Wenn es den Schwellenwert überschreitet, wird das Senden verzögert, was den Kommunikationserfolg in schwierigen Umgebungen verbessert.

Anzeige der Empfangssignalstärke (RSSI)

Die RSSI-Funktion ermöglicht die kontinuierliche Überwachung der empfangenen Signalstärke (Daten) und des Umgebungsrauschens. Diese Informationen sind am seriellen Port verfügbar und ermöglichen dem Benutzer eine präzise Bewertung der Verbindungsqualität, die Optimierung der Netzwerktopologie und genauere Entfernungsmessungen. Die Möglichkeit, das Umgebungsrauschen auszulesen, ist auch für die manuelle Implementierung der LBT (Listen Before Talk)-Funktion entscheidend.

Schnittstellenübersicht

Außenabmessungen

Technische Daten:

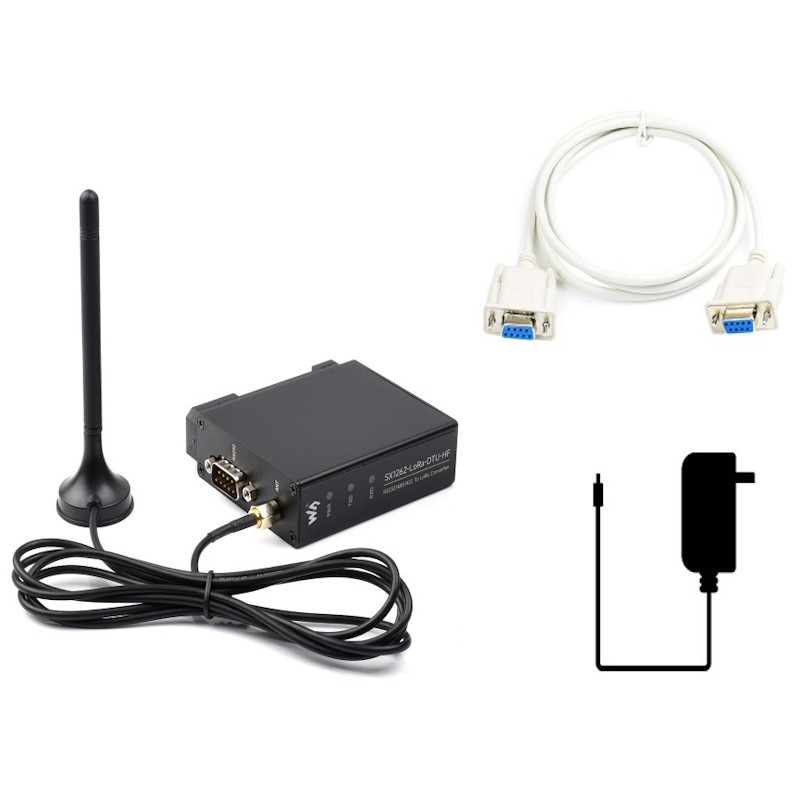

Lieferumfang

Wiki: www.waveshare.com/wiki/SX1262-LoRa-DTU-xF

Wichtige Hinweise zur Kommunikation und Installation

Dieses Produkt unterstützt das LoRaWAN-Protokoll nicht. Das Modul ermöglicht nur die Kommunikation mit SX1262-LoRa-DTU-xF und USB-TO-LoRa-xF Geräten. Zur Bildung eines LoRa-Kommunikationsnetzwerks sind mindestens 2 SX1262-LoRa-DTU-Module erforderlich (gilt für HF- und LF-Versionen).

Das Antennenkabel und die seriellen Schnittstellenkabel (RS485, RS232 oder RS422) sollten nacheinander angeschlossen werden, und zuletzt wird die DC 12V Stromversorgung oder die Klemmen angeschlossen (es muss nur eine Stromquelle angeschlossen werden).
