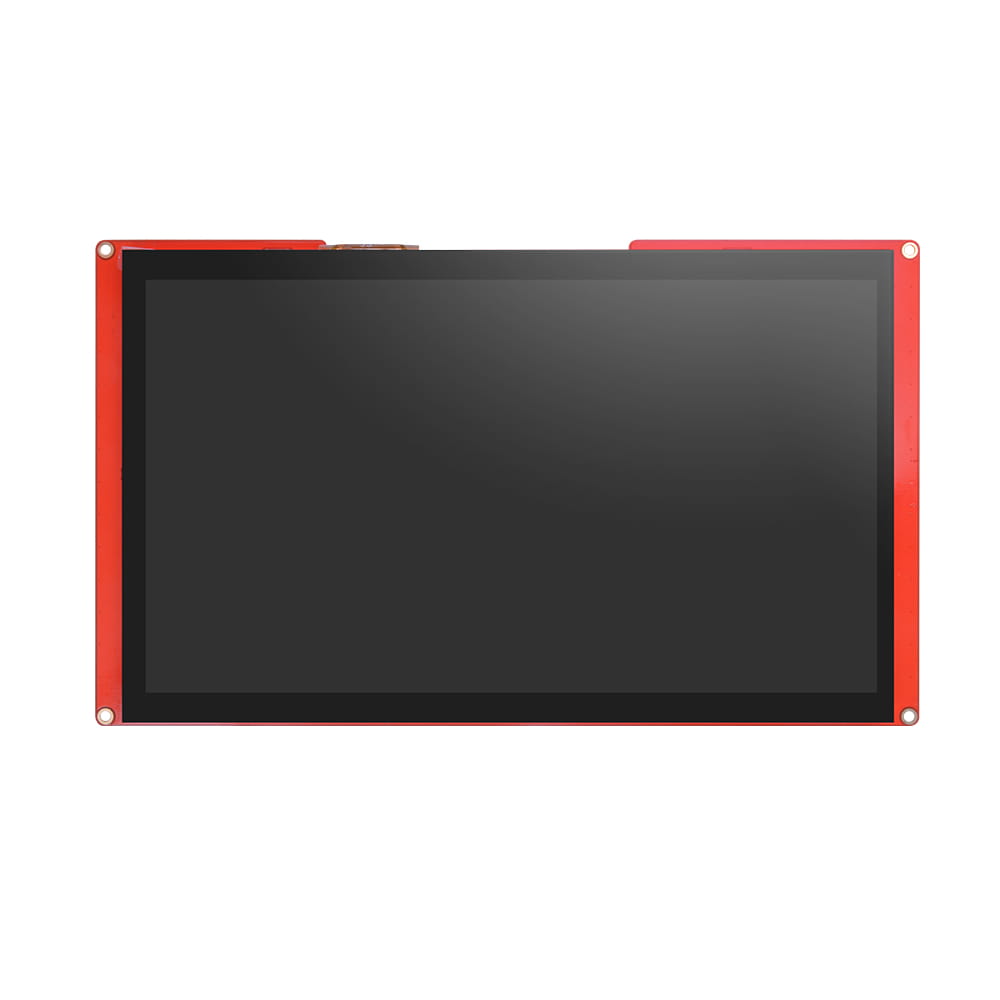

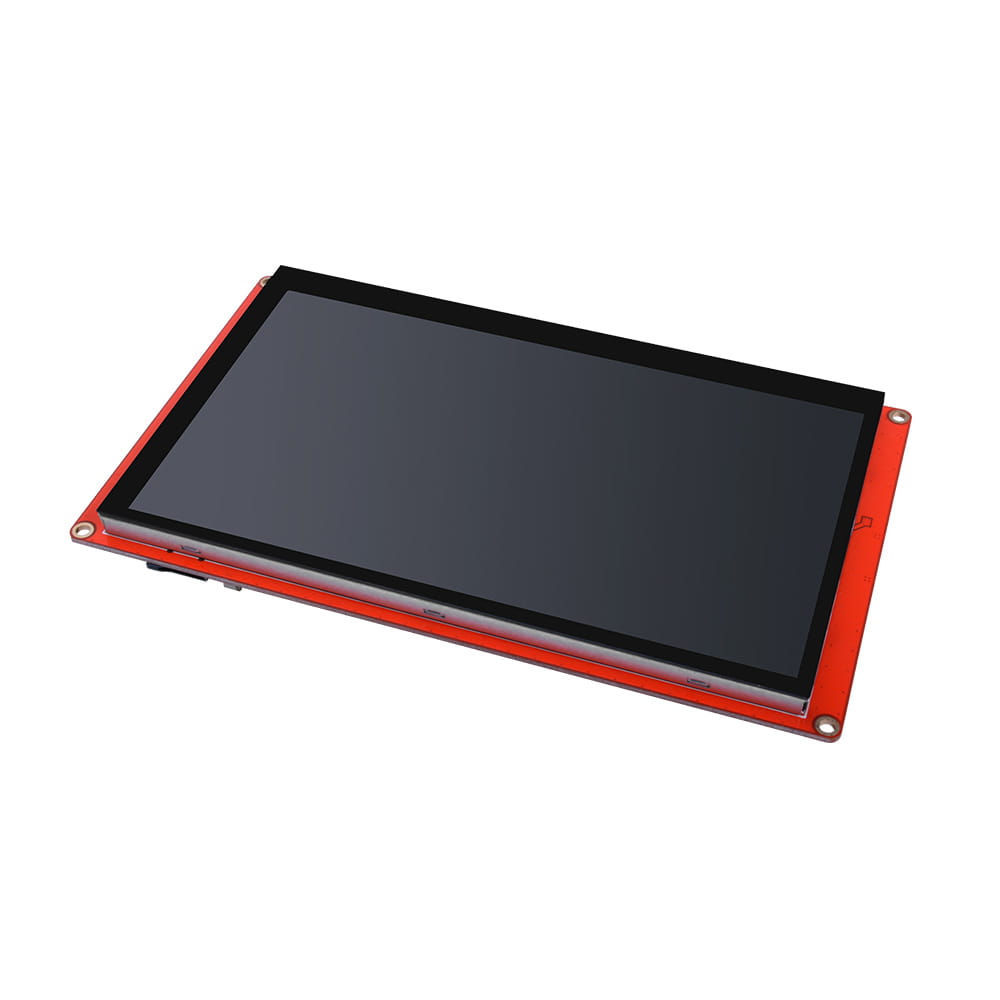

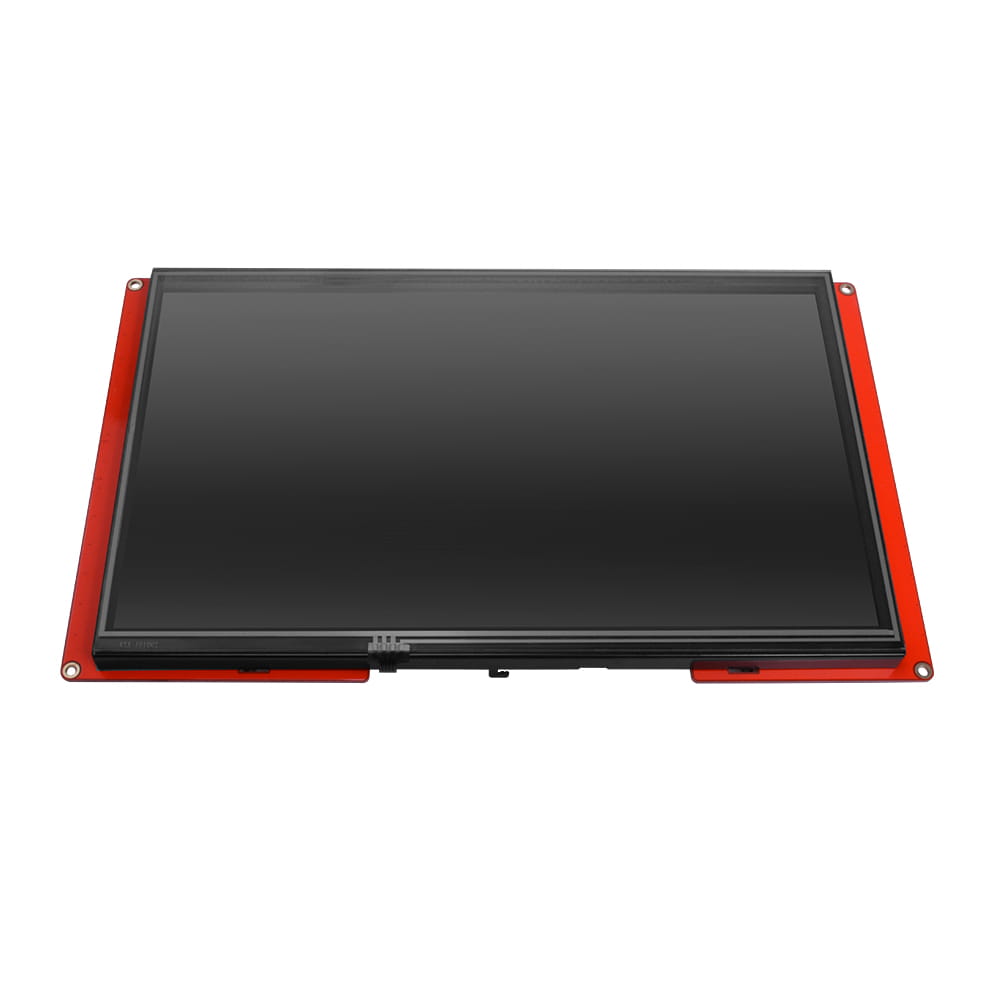

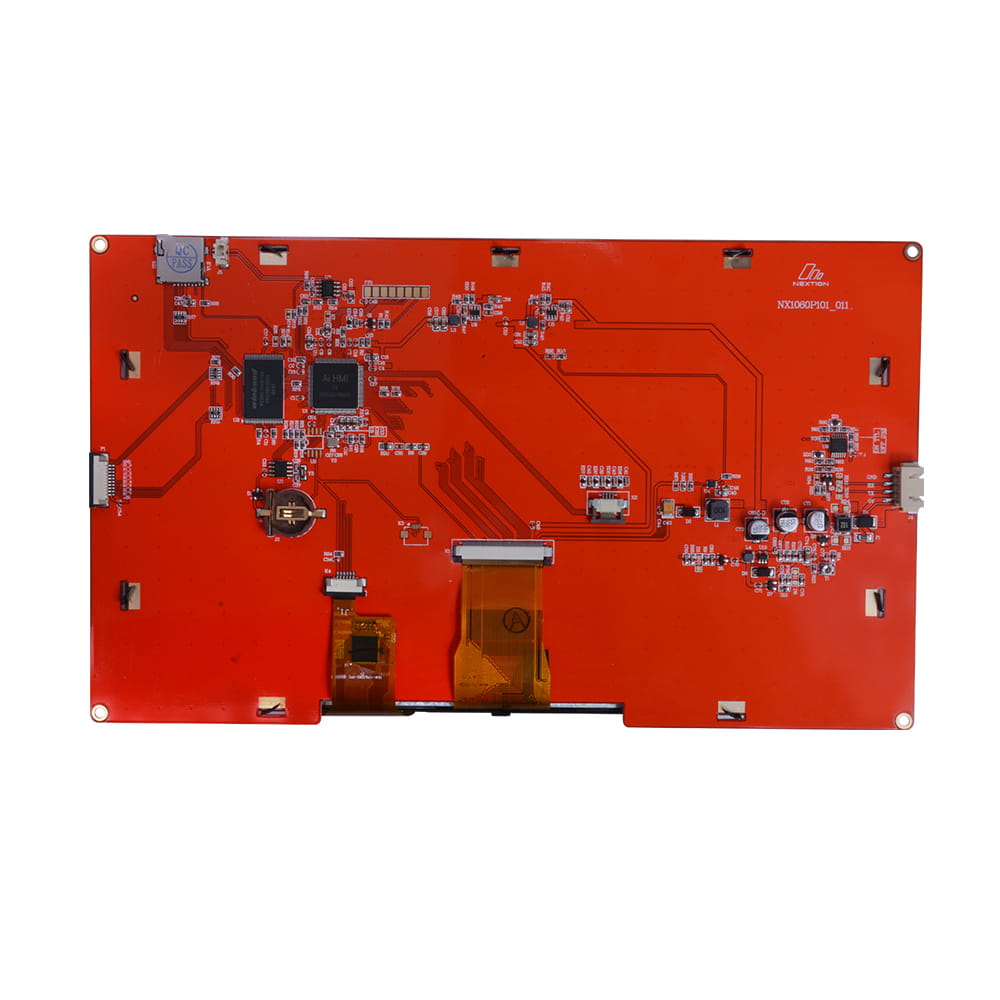

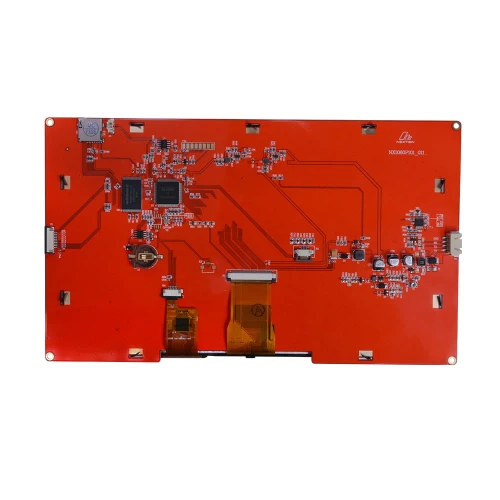

Nextion Intelligent Display 10.1" 1024x600 NX1060P101-011C-I kapazitives Touchpanel
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Nextion Intelligent Display 10.1" 1024x600 NX1060P101-011C-I IPS mit kapazitivem Touchpanel
Nextion NX1060P101-011C-I ist ein 10.1-Zoll intelligentes HMI-Display mit IPS-Matrix, kapazitivem Touchpanel, einer Auflösung von 1024x600 px und UART TTL-Kommunikation. Das Modul ist für die Erstellung grafischer Benutzeroberflächen für Arduino, Raspberry Pi, STM32, ESP8266, ESP32 sowie andere Plattformen mit seriellem Anschluss konzipiert.
Hauptmerkmale:
- Serie: Nextion Intelligent.
- Bildschirmdiagonale: 10.1".
- Auflösung: 1024x600 px, Unterstützung für 600x1024 px Ausrichtung.
- Matrix: IPS.
- Touchpanel: kapazitiv.
- Farben: 65K / 65536 Farben, 16-Bit 565 Format.
- Schnittstelle: UART TTL über 4-Pin 2.54 mm Anschluss.
- Speicher: Flash 120 MB, RAM 512 KB, EEPROM 1024 B.
- GPIO: 8 digitale IO0-IO7 Leitungen, PWM auf IO6-IO7.
- RTC: eingebaute Echtzeituhr mit CR1220 Batterie.
- microSD: Unterstützung für FAT32-Karten bis zu 32 GB.
- Audio: Lautsprecheranschluss 1.25 mm, Leistung 0.5-1.5 W.
- Stromversorgung: empfohlen 5 V / 2 A DC.
- Kompatibilität: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 und andere Plattformen mit UART.
Design der Benutzeroberfläche im Nextion Editor
Die Benutzeroberfläche wird in der Nextion Editor-Umgebung erstellt. Das Programm ermöglicht die Erstellung von HMI-Bildschirmen mit Schaltflächen, Textfeldern, Grafiken, Schiebereglern, Fortschrittsbalken, Anzeigen und Diagrammen. Das fertige Projekt kann über UART oder eine microSD-Karte in den Speicher des Displays geladen werden.
Funktionen und Anwendung
Das Nextion Intelligent Display NX1060P101-011C-I fungiert als eigenständiges HMI-Panel mit integriertem Speicher für das Grafikprojekt, Schriftarten und Bilder. Dadurch sendet der Mikrocontroller nur Befehle und empfängt Ereignisse über UART, ohne die gesamte grafische Benutzeroberfläche generieren zu müssen.
- Bedienfelder für Automatisierung, Robotik und IoT-Systeme.
- Benutzeroberflächen für Mess- und Steuergeräte.
- Bedienpulte, Einstellungsmenüs und Informationsbildschirme.
- Verarbeitung von Touch-Ereignissen, die über UART an den Mikrocontroller gesendet werden.
- Nutzung von GPIO, RTC und Audiofunktionen in komplexen Projekten.
Kommunikation und Stromversorgung
Das Modul kommuniziert mit dem Steuerungssystem über den seriellen UART TTL-Port. Für die grundlegende Verbindung sind vier Leitungen erforderlich: +5 V, GND, TX des Displays zum RX des Mikrocontrollers sowie RX des Displays zum TX des Mikrocontrollers.
- +5V: Stromversorgung des Displays.
- GND: Masse des Systems.
- TX: ausgehende Daten vom Display.
- RX: eingehende Daten zum Display.
Information zur Stromversorgung: Wir empfehlen nicht, das Display direkt über den USB-Anschluss des Computers mit Strom zu versorgen. Für einen stabilen Betrieb verwenden Sie bitte ein externes Netzteil 5 V mit einer Leistung von mindestens 2 A, den mitgelieferten USB-Adapter sowie ein hochwertiges USB-Kabel.
Technische Spezifikation:
- Display: 10.1" IPS, 1024x600 px
- Anzahl der Farben: 65K / 65536 Farben, 16-Bit 565 Format, 5R-6G-5B
- Helligkeit: 300 Nit, Einstellung 0–100% in 1% Schritten
- Touchpanel: kapazitiv
- Aktive Fläche (A.A.): 222.72 x 125.28 mm
- Modulabmessungen: 258 x 152 x 11.5 mm
- Speicher: Flash 120 MB, EEPROM 1024 B, RAM 512 KB
- Stromversorgung: 4.75–6.5 V DC, empfohlen 5 V / 2 A
- Stromverbrauch: typ. 800 mA bei 5 V und 100% Helligkeit
- Schnittstelle: UART TTL, RX 3.3 V / TX 5.0 V, 4-Pin 2.54 mm Anschluss
- Baudrate: 2400 – 921600 bps
- GPIO: 8 Leitungen IO0–IO7, PWM auf IO6–IO7
- RTC: eingebaut, CR1220 Batterie
- Audio: 0.5–1.5 W, Anschluss 1.25T-2-2A 1.25 mm
- Betriebsbedingungen: -20°C ~ 70°C, 10–90% RH
Lieferumfang
- Nextion Intelligent Display NX1060P101-011C-I.
- Adapter für USB-Netzteil.
- Verbindungskabel mit Stecker.
