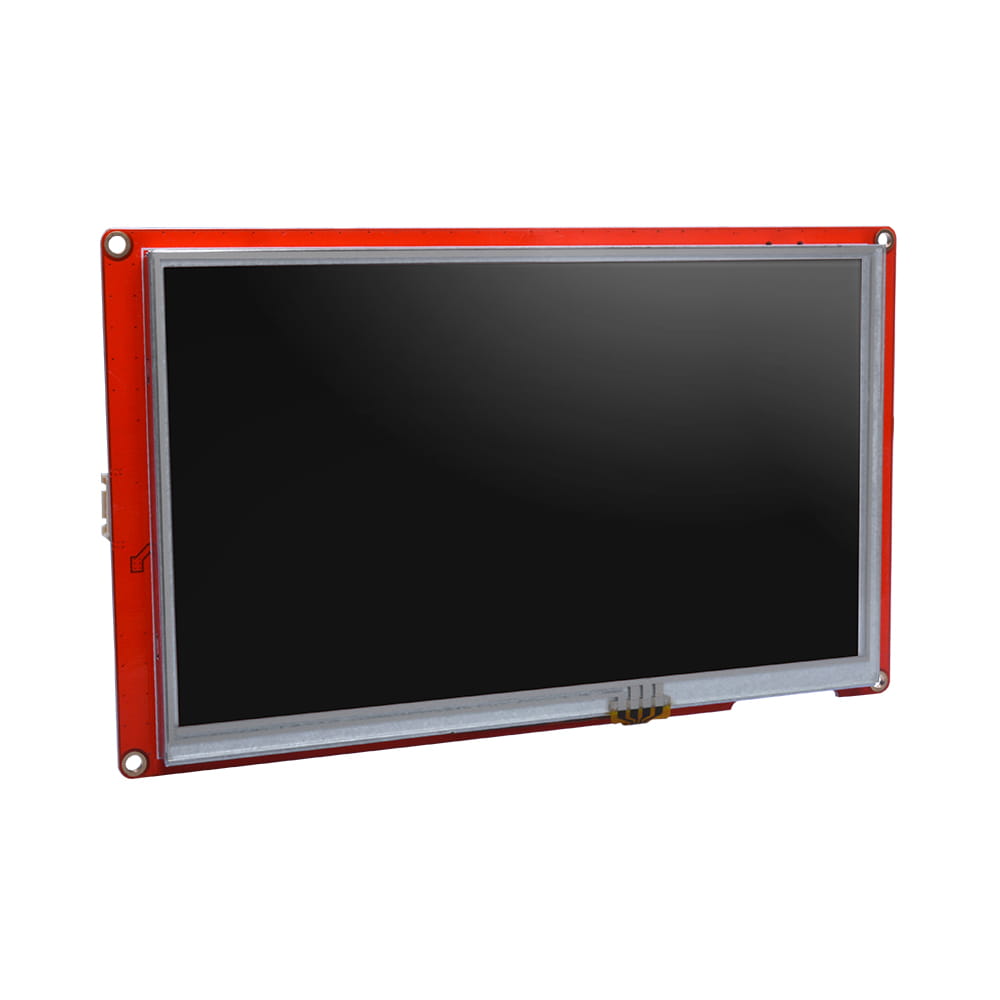

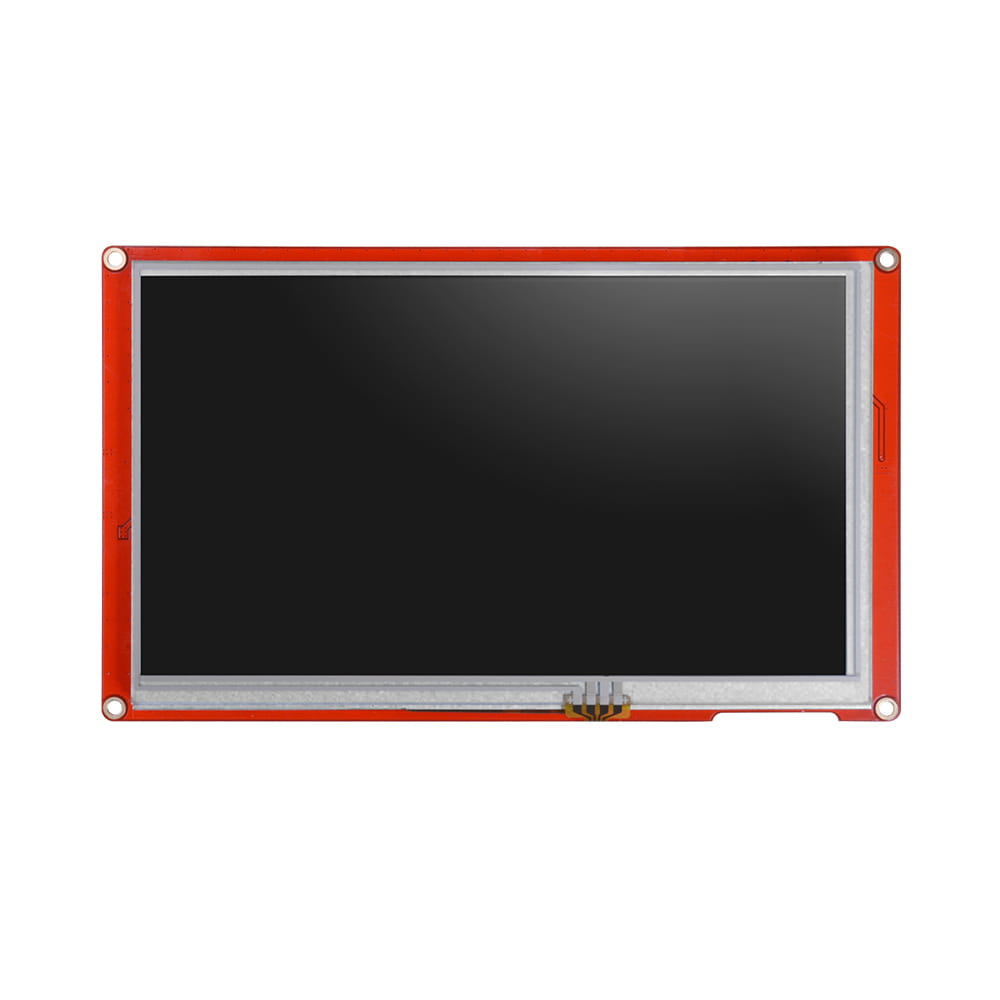

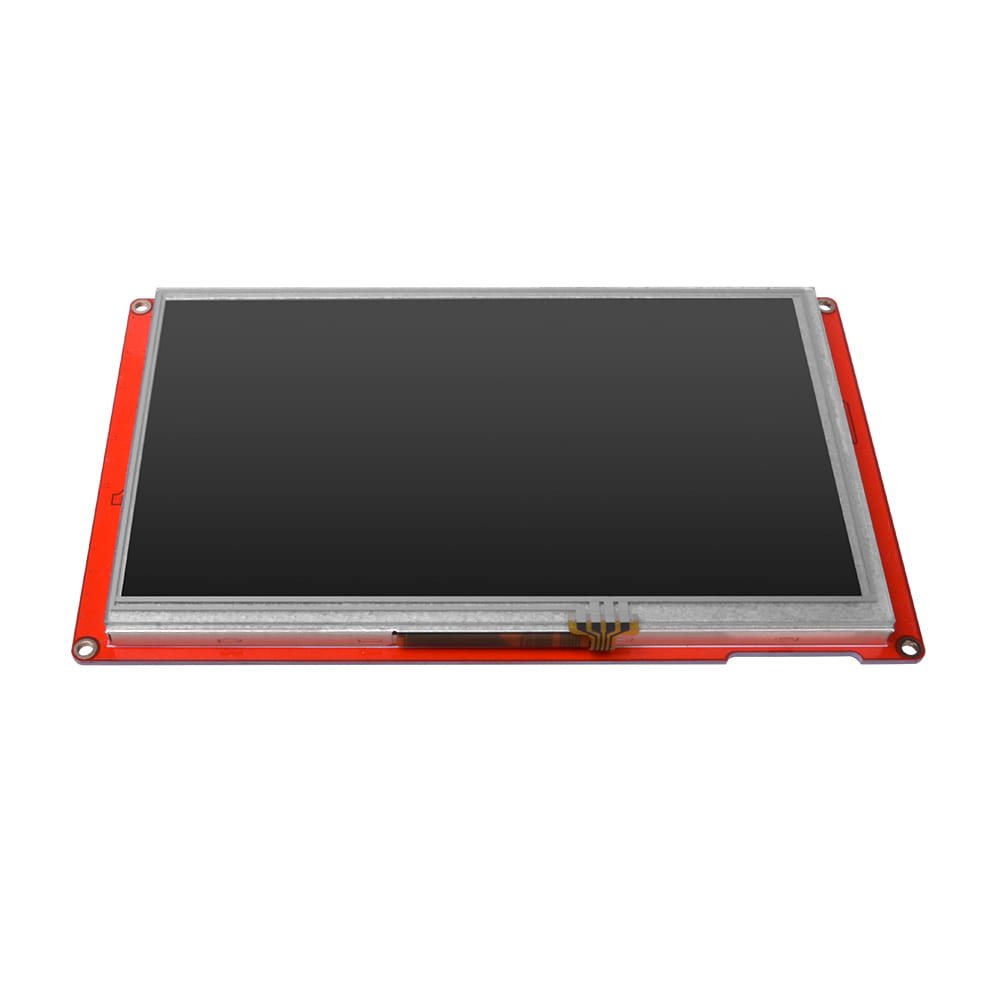

Nextion Intelligent Display 7.0" 800x480 NX8048P070-011R mit resistivem Touchpanel
Das Nextion NX8048P070-011R ist ein 7-Zoll intelligentes HMI-Display mit resistivem Touchpanel, einer Auflösung von 800x480 px und UART TTL-Kommunikation. Das Modul ist für die Erstellung grafischer Benutzeroberflächen für Arduino, Raspberry Pi, STM32, ESP8266, ESP32 sowie andere Plattformen mit seriellem Anschluss konzipiert.
Hauptmerkmale:
- Serie: Nextion Intelligent.
- Diagonale: 7.0".
- Auflösung: 800x480 px, Unterstützung für Ausrichtung 480x800 px.
- Touchpanel: resistiv.
- Farben: 65K / 65536 Farben, 16-Bit-Format 565.
- Schnittstelle: UART TTL über 4-Pin-Anschluss 2.54 mm.
- Speicher: Flash 120 MB, RAM 512 KB, EEPROM 1024 B.
- GPIO: 8 digitale IO0-IO7-Leitungen, PWM auf IO6-IO7.
- RTC: integrierte Echtzeituhr mit CR1220-Batterie.
- microSD: Unterstützung für FAT32-Karten bis zu 32 GB.
- Audio: Lautsprecheranschluss 1.25 mm, Leistung 0.5-1.5 W.
- Kompatibilität: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 und andere Plattformen mit UART.
Interface-Design im Nextion Editor
Die Benutzeroberfläche wird in der Nextion Editor-Umgebung erstellt. Das Programm ermöglicht die Erstellung von HMI-Bildschirmen mit Schaltflächen, Textfeldern, Grafiken, Schiebereglern, Fortschrittsbalken, Anzeigen und Kurven. Das fertige Projekt kann über UART oder eine microSD-Karte in den Speicher des Displays geladen werden.
Funktionen und Anwendung
Das Nextion Intelligent Display NX8048P070-011R fungiert als eigenständiges HMI-Panel mit integriertem Speicher für das grafische Projekt, Schriftarten und Bilder. Dadurch sendet der Mikrocontroller nur Befehle und empfängt Ereignisse über UART, ohne die gesamte grafische Oberfläche generieren zu müssen.
- Bedienfelder für Automatisierung, Robotik und IoT-Systeme.
- Benutzeroberflächen für Mess- und Steuergeräte.
- Bedienpulte, Einstellungsmenüs und Informationsbildschirme.
- Verarbeitung von Touch-Ereignissen, die über UART an den Mikrocontroller gesendet werden.
- Nutzung von GPIO, RTC und Audiofunktionen in komplexen Projekten.
Kommunikation und Stromversorgung
Das Modul kommuniziert mit dem Steuerungssystem über den seriellen UART TTL-Anschluss. Für die grundlegende Verbindung sind vier Leitungen erforderlich: +5 V, GND, TX des Displays zum RX des Mikrocontrollers und RX des Displays zum TX des Mikrocontrollers.
- +5V: Stromversorgung des Displays.
- GND: Masse des Systems.
- TX: ausgehende Daten vom Display.
- RX: eingehende Daten zum Display.
Information zur Stromversorgung: Wir empfehlen nicht, das Display direkt über den USB-Anschluss des Computers mit Strom zu versorgen. Für einen stabilen Betrieb verwenden Sie bitte ein externes Netzteil 5 V mit ausreichender Stromstärke, den mitgelieferten USB-Adapter sowie ein hochwertiges USB-Kabel.

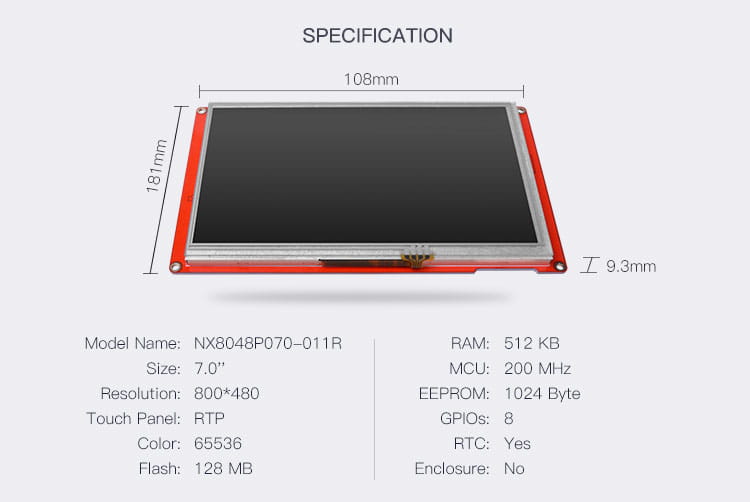

Technische Spezifikation:
- Display: 7.0" TFT, 800x480 px
- Anzahl der Farben: 65K (16-Bit, 5R-6G-5B)
- Helligkeit: 300 Nit (Einstellung 0–100%)
- Touchpanel: Resistiv
- Aktive Fläche (A.A.): 154.08 x 85.92 mm
- Modulabmessungen: 181 x 108 x 9.3 mm
- Speicher: Flash 120 MB, EEPROM 1024 B, RAM 512 KB
- Stromversorgung: 4.75–6.5 V DC (empfohlen 5 V / 1 A)
- Stromverbrauch: typ. 430 mA (5V, 100% Helligkeit)
- Schnittstelle: UART TTL (RX 3.3V / TX 5.0V, 4-Pin 2.54 mm)
- Baudrate: 2400 – 921600 bps
- GPIO: 8 (IO0–IO7, PWM auf IO6–IO7)
- RTC: integriert (CR1220-Batterie)
- Audio: 0.5–1.5 W (Anschluss 1.25mm)
- Betriebsbedingungen: -20°C ~ 70°C, 10–90% RH
Lieferumfang
- Nextion Intelligent Display NX8048P070-011R.
- Adapter für USB-Netzteil.
- Verbindungskabel mit Stecker.
