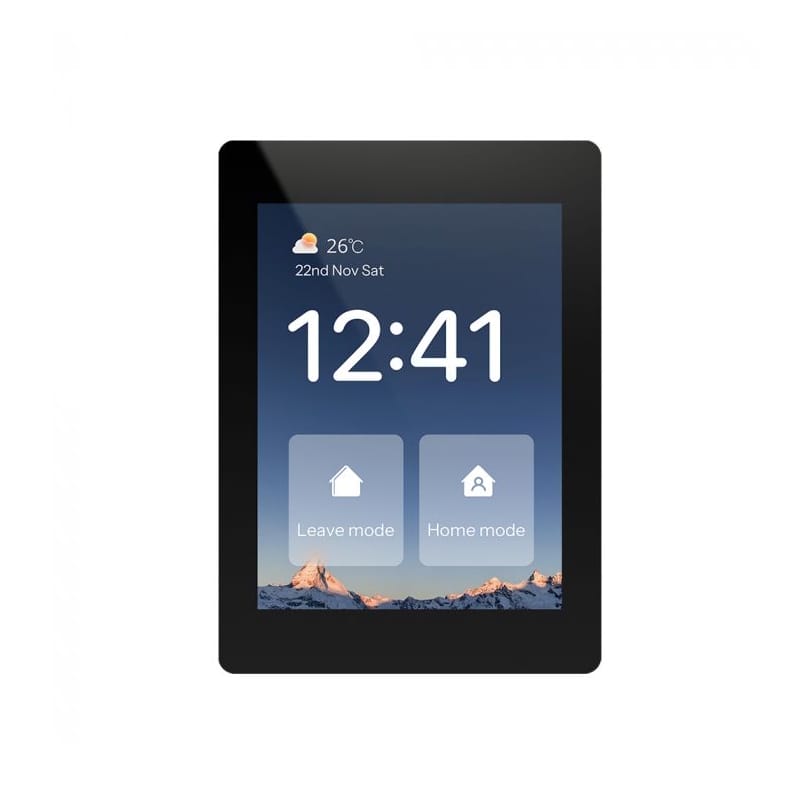

Open Nextion ONX2432G028 2.8" ESP32-S3 Wi-Fi BLE 5 LCD HMI
ONX2432G028 ist ein LCD-Entwicklungsboard mit einem 2.8" 240×320 px Bildschirm, kapazitivem Touchpanel und ESP32-S3R8-Modul. Das System unterstützt Wi-Fi 2.4 GHz, Bluetooth 5 LE, 16 MB Flash, 8 MB PSRAM sowie UART-, I2C-Schnittstellen, Kamera, Mikrofon, Lautsprecher, GPIO und microSD-Karte.
Hauptmerkmale:
- Prozessor ESP32-S3R8: Dual-Core Xtensa 32-Bit LX7 bis zu 240 MHz.
- LCD-Bildschirm 2.8" mit einer Auflösung von 240×320 px.
- Kapazitives Touchpanel mit CST826-Controller.
- 16 MB Flash und 8 MB PSRAM.
- Drahtlose Konnektivität Wi-Fi 2.4 GHz und Bluetooth 5 LE.
- Integrierte PCB-Antenne und IPEX-1-Anschluss für eine externe Antenne.
- Grove I2C- und UART-Schnittstellen zum schnellen Anschließen von Modulen.
- 24-Pin FPC-Kameraanschluss, kompatibel u.a. mit OV2640 und OV5640.
- Digitale PDM-Mikrofonschnittstelle und Lautsprecheranschluss für 2 W.
- microSD-Kartenslot auf der Rückseite der Platine.
- RTC mit separatem Anschluss für eine Pufferbatterie 3 V.
- Unterstützung für Li-Ion-Akku 3.7 V mit Ladeschaltung.
- Stromversorgung, Programmierung und Logging über USB-C.
- Unterstützung für Umgebungen Arduino IDE und ESP-IDF.
Produktbeschreibung
Die Open Nextion Genius Series ist eine Reihe integrierter HMI-Terminals auf Basis des ESP32-S3, die für Projekte mit Touchscreen, drahtloser Kommunikation und umfangreichen Peripheriegeräten konzipiert ist. Im Vergleich zu klassischen Nextion-Modulen bietet die Open Nextion-Serie eine größere Programmierflexibilität und mehr Hardwareschnittstellen.
Das Modell ONX2432G028 eignet sich für Bedienfelder, Smart-Home-Gateways, Lichtsteuerungen, industrielle Schnittstellen sowie IoT-Geräte, die ein kompaktes GUI erfordern. Das Modul ist nicht mit der Nextion Editor-Umgebung kompatibel die für die ursprüngliche Nextion-Serie vorgesehen ist.

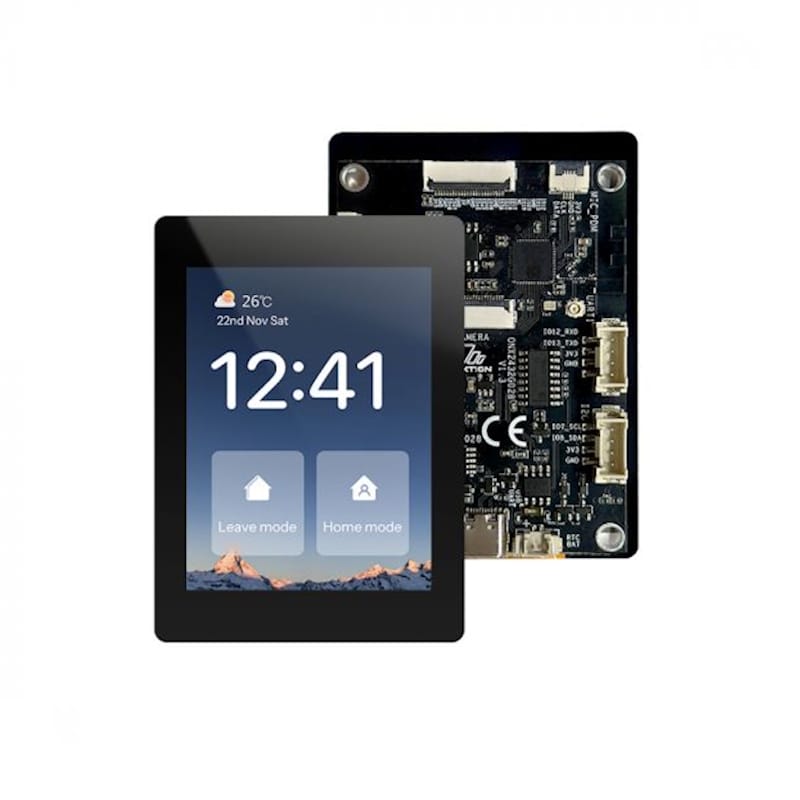

Beschreibung der Platinenelemente
Die folgende Liste entspricht der Nummerierung der Elemente auf dem Foto der Platine.
- USB_UART: USB-C-Anschluss für Stromversorgung, Firmware-Programmierung und Log-Ausgabe über USB-UART.
- RTC BAT: Anschluss für RTC-Pufferbatterie 3 V, Typ MX1.25-2P.
- I2C: I2C-Schnittstelle im Grove-Standard, Anschluss PH2.0-4P.
- UART1: UART1-Schnittstelle im Grove-Standard, Anschluss PH2.0-4P.
- External Antenna Connector: IPEX-1-Anschluss für eine externe Antenne nach Änderung der Widerstandskonfiguration.
- Antenna: Integrierte PCB-Antenne für Wi-Fi- und Bluetooth-Kommunikation.
- MIC_PDM: Digitale PDM-Mikrofonschnittstelle, FPC-Anschluss 4-Pin 0.5 mm.
- GPIOs: FPC-Anschluss 24-Pin 0.5 mm mit Leitungen 5 V, 3.3 V, GND sowie 14 IO-Pins.
- CAMERA: FPC-Kameraanschluss 24-Pin 0.5 mm, Unterstützung für OV2640, OV5640 und ähnliche Kameras.
- SPK: Lautsprecheranschluss MX1.25-2P, Unterstützung für Lautsprecher bis zu 2 W.
- SD: microSD-Kartenslot auf der Rückseite der Platine.
- UART0: Anschluss XH2.54-4P für serielle Kommunikation, Programmierung, Logs und Stromversorgung.
- RST Button: Reset-Taste der Platine.
- BOOT Button: Taste zum Aufrufen des Firmware-Download-Modus; BOOT gedrückt halten und RESET drücken.
- Power Switch: Netzschalter der Platine.
- PWR: Betriebs-LED; leuchtet rot nach dem Einschalten.
- CHG: Akkulade-LED; leuchtet rot während des Ladevorgangs.
- BAT: Anschluss für Li-Ion-Akku 3.7 V, Typ MX1.25-2P.
Programmierplattform
Das ONX2432G028 kann in der Arduino IDE oder ESP-IDF programmiert werden. Die Arduino IDE erleichtert das schnelle Prototyping und die Inbetriebnahme der Schnittstelle, während ESP-IDF eine bessere Kontrolle über Hardware, Leistung und Systemkonfiguration bietet.
- Arduino IDE: gute Lösung für schnelles Prototyping und Bildungsprojekte.
- ESP-IDF: empfohlen für fortgeschrittene Anwendungen, Leistungsoptimierung und Produktionsprojekte.
- LVGL: Möglichkeit zur Erstellung grafischer Schnittstellen für den SPI-Touchscreen.
Anwendung
- kompakte Smart-Home-Bedienfelder,
- IoT-Gateways mit lokaler Touch-Schnittstelle,
- Licht- und Automatisierungssteuerungen,
- HMI-Terminals für industrielle Geräte,
- Projekte mit Kamera, Mikrofon und Audio-Unterstützung,
- Anwendungen mit Wi-Fi, BLE und Grafikdisplay.
Abmessungen
Technische Spezifikation
- Modell: ONX2432G028
- Serie: Open Nextion Genius
- Bildschirmgröße: 2.8"
- Auflösung: 240×320 px
- Anzahl der Farben: 262K
- Helligkeit: 300 nit
- Touch-Typ: kapazitiv
- Panel-Controller: ST7789
- Touch-Controller: CST826
- MCU: ESP32-S3R8
- Prozessor: Xtensa 32-Bit LX7 Dual-Core bis zu 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- Konnektivität: Wi-Fi 2.4 GHz, Bluetooth 5 LE
- Stromversorgung: DC 5 V / 1 A
- Betriebstemperatur: -20~70°C
- Lagertemperatur: -30~80°C
- Gewicht: netto 47 g, brutto 100.5 g
Lieferumfang
- Open Nextion ONX2432G028 2.8" Entwicklungsboard
