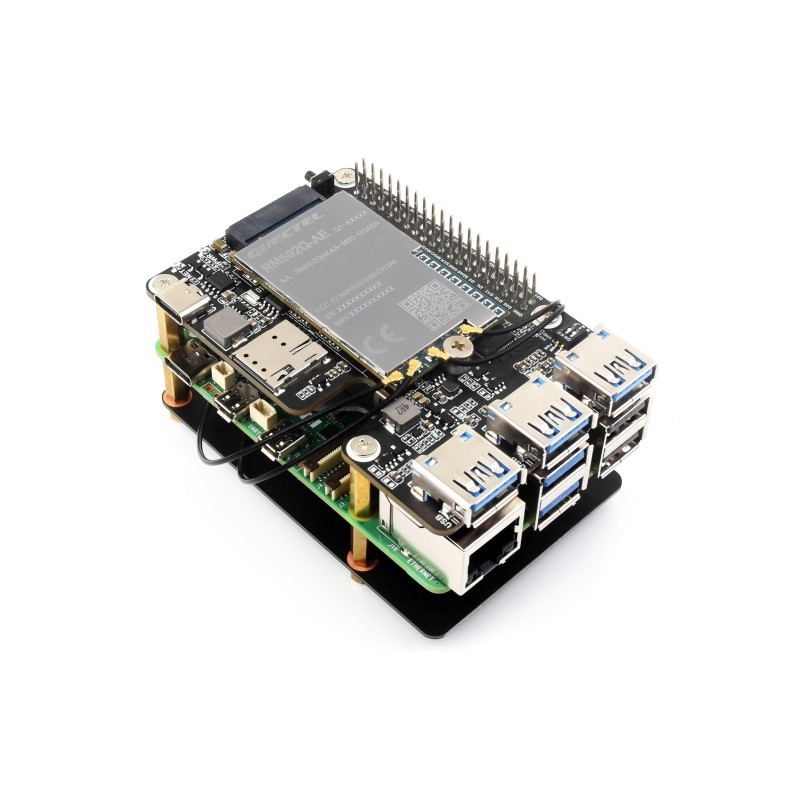

PCIe auf M.2 4G/5G und USB 3.2 HAT+ Adapter für Raspberry Pi 5
Ein HAT+ Erweiterungsmodul für den Raspberry Pi 5, das die Unterstützung für 4G/5G Modems im M.2-Standard hinzufügt und die Anzahl der USB-Anschlüsse um 3 Hochgeschwindigkeits-USB 3.2 Gen1-Anschlüsse erweitert. Ausgestattet mit einem NANO-SIM-Kartensteckplatz, einem Leistungsüberwachungschip und einer dedizierten Antenne, ist es eine umfassende Lösung für Projekte, die eine schnelle Mobilfunkverbindung erfordern.
Hauptmerkmale:
- Entwickelt für den Raspberry Pi 5, HAT+ Standard mit integriertem I2C EEPROM.
- Erweitert um 3 Hochgeschwindigkeits-USB 3.2 Gen1 Ports zum Anschließen zusätzlicher Peripheriegeräte.
- Integriertes M.2 (NGFF) Key B Sockel, unterstützt 4G/5G Module der Serien SIM7600XX-M.2, SIM82XX und RM5XX (kompatibel mit 3042/3052 Formfaktoren).
- USB-C-Anschluss zum Verbinden mit einem PC für 4G/5G-Netzwerkbetrieb, Debugging und Firmware-Updates, oder als externer Stromeingang.
- Integrierter Leistungsüberwachungschip zur Echtzeitmessung von Spannung, Strom und Leistung.
- NANO-SIM-Kartensteckplatz.
- Reset-Taste, Strom- und Netzwerkanzeigen zur einfachen Fehlerbehebung und Überwachung des Betriebszustands.
- Wird mit einer dedizierten 5G-4IN1-PCB-Antenne geliefert, mit der Option zur oberen oder unteren Montage.
- Beibehaltene Lüftungs- und Befestigungslöcher für einen Lüfter, um eine bessere Wärmeableitung zu gewährleisten.
Entwickelt für den Raspberry Pi 5 im HAT+ Standard
Integrierte PCIe-Schnittstelle zur direkten Verbindung mit dem Raspberry Pi 5 über ein 16PIN-Kabel.
Mehr USB-Möglichkeiten für den Raspberry Pi 5
Erweitert die PCIe-Schnittstelle um 3 Hochgeschwindigkeits-USB 3.2 Gen1-Anschlüsse und ermöglicht den Anschluss weiterer Peripheriegeräte.
Kompatibilität mit SIMCom/Quectel 4G/5G Modulen
Integriertes M.2 (NGFF) Key B Sockel, getestet mit Modulen der Serien SIM7600XX-M.2, SIM82XX und RM5XX, kompatibel mit 3042/3052 Formfaktoren.
Unterstützung für mehrere Betriebssysteme
Unterstützt Systeme wie Raspberry Pi OS, Ubuntu, OpenWRT usw.
Im Lieferumfang enthaltene 5G-4IN1-PCB Antenne
Unterstützt die Montage oben und unten, einfach zu installieren, gewährleistet einen guten Kommunikationseffekt.
Untere Montage
Obere Montage
Integrierter Leistungsüberwachungschip und EEPROM
Ermöglicht die Echtzeitüberwachung von Spannung, Strom und Leistung des Moduls über I2C.
Unterstützt das Schreiben von HAT+ ID und Produktinformationen, konform mit dem HAT+ Standard.
Lüftungslöcher zur Kühlung
Größerer Luftstrom für den Pi5, schnellerer Kühleffekt, stabilerer Betrieb.
Platinenbeschreibung
- VL805
PCIe auf USB 3.2 Gen1 Hub Chip - EEPROM
Zum Schreiben von HAT ID und Produktinformationen - INA219
Leistungsüberwachungschip - PCIe 16PIN Schnittstelle
Zum Anschließen an die PCIe-Schnittstelle des Raspberry Pi 5 - M.2(NGFF) Key B Sockel
Kompatibel mit 4G/5G M.2 Modulen in 3042/3052 Formfaktoren - Raspberry Pi GPIO Stiftleiste
Zum Anschließen des Raspberry Pi 5 - Erweiterte USB 3.2 Gen1 Ports
USB1~USB3
- Nano SIM-Kartensteckplatz
Zum Einlegen einer Nano-SIM-Karte - Type-C Schnittstelle
Für 4G/5G-Netzwerkbetrieb über Raspberry Pi oder PC mittels USB-Kabel, Firmware-Updates oder externen Stromeingang - DIP-Schalter
Zum Umschalten der Steuerung des Ein-/Ausschaltens und Zurücksetzens des Moduls über GPIO-Pins - Reset-Taste
Drücken, um das Modul zurückzusetzen - PWR-Anzeige
Stromversorgungsanzeige - NET-Anzeige
Netzwerkstatusanzeige des Moduls
Pinbelegung
Abmessungen
Technische Spezifikationen:
- PCIe Schnittstelle: Verbindung zum Raspberry Pi 5 (16PIN Kabel)
- USB Ports: 3 × USB 3.2 Gen1
- M.2 Sockel: Key B, kompatibel mit 3042/3052 Formfaktoren
- Unterstützte Module: SIMCom/Quectel Serien (z.B. SIM7600, SIM82XX, RM5XX)
- SIM-Karte: NANO-SIM Steckplatz
- Leistungsüberwachung: INA219 Chip (I2C)
- Stromversorgung: Über Raspberry Pi GPIO oder extern über USB-C Anschluss
- Kompatibilität: Raspberry Pi 5
- Unterstützte Systeme: Raspberry Pi OS, Ubuntu, OpenWRT
Lieferumfang
- PCIe TO 4G/5G M.2 USB3.2 HAT+ ×1
- 5G-4IN1-PCB Antenne ×1
- 16P-Kabel-40mm ×1
- IPEX1 auf IPEX4 Kabel (~13cm) 4 Stk. ×1
- Schraubensatz
Hinweis: Das 4G/5G Modul ist NICHT im Lieferumfang enthalten und muss je nach Bedarf separat erworben werden.
Der Raspberry Pi, der auf den Bildern in der Beschreibung zu sehen ist, ist nicht im Lieferumfang enthalten.
Wiki: www.waveshare.com/wiki/PCIe_TO_4G/5G_M.2_USB3.2_HAT+
