PCIe-zu-M.2-HAT-Modul mit I2S PCM5122-Soundkarte für Raspberry Pi 5
Erweiterte HAT-Platine für Raspberry Pi 5, die eine PCIe-Schnittstelle für M.2 NVMe-SSDs mit einem professionellen PCM5122-Audio-Digital-Analog-Wandler kombiniert. Das Modul ermöglicht das Booten des Systems von einer schnellen Festplatte und bietet dank der integrierten Jack-3.5 mm- und RCA-Anschlüsse eine hochwertige Audioausgabe für Multimedia-Anwendungen, ohne dass Treiber manuell installiert werden müssen.
Hauptmerkmale:
- Kompatibilität mit dem standardmäßigen 40-Pin-GPIO-Anschluss für Raspberry Pi.
- Professioneller Stereo-DAC-Chip PCM5122 gesteuert über den I2C-Bus (Audio über I2S).
- Integrierter Kopfhörerausgang Jack 3.5 mm sowie Anschluss RCA für Lautsprecher/Verstärker.
- Unterstützung von Abtastraten bis zu 384 kHz und 32-Bit-Audioauflösung.
- Anschluss M.2 M KEY zur Unterstützung von NVMe-SSDs (Größe 2230 / 2242) mit einer Bandbreite von bis zu 8 Gbps.
- Unterstützung für das Booten des Systems von einer SSD und Kompatibilität mit M.2-KI-Modulen.
- Keine Installation externer Treiber erforderlich (driver-free).

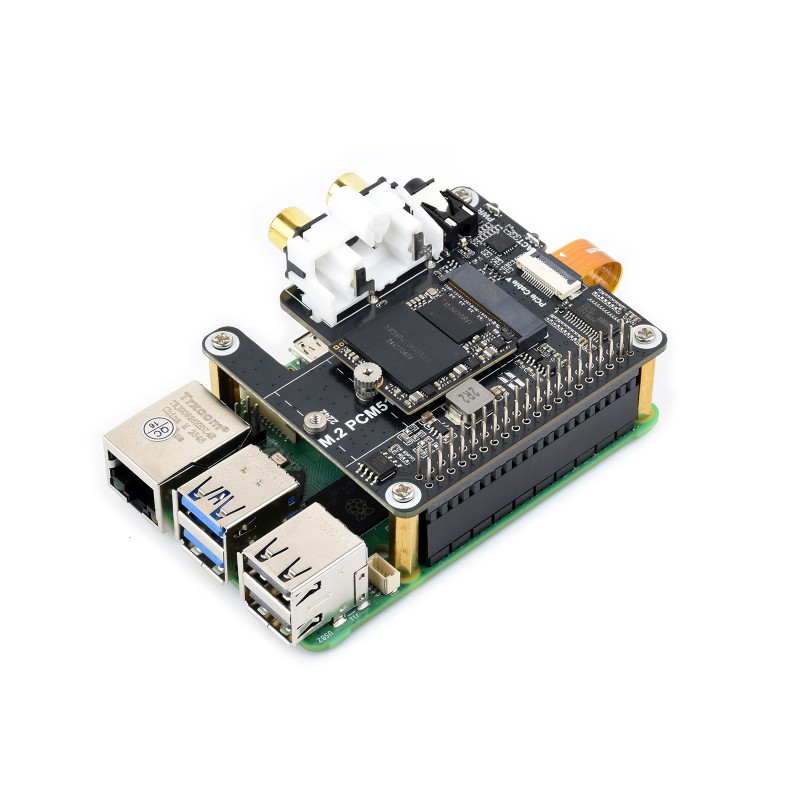

Anschluss an Raspberry Pi 5
Die HAT-Platine wird mit dem Minicomputer Raspberry Pi 5 über ein spezielles, 16-poliges Flachbandkabel verbunden, das für die integrierte Schnittstelle bestimmt ist PCIe.
Unterstützung für das NVMe-Protokoll und SSDs
Das Gerät unterstützt Solid-State-Laufwerke mit einem M.2-Anschluss in den gängigen Größen 2230 und 2242. Es arbeitet im Gen2-Modus für höchste Leistung und ermöglicht einen schnellen Systemstart des Raspberry Pi 5 direkt vom eingebauten SSD-Speicher.

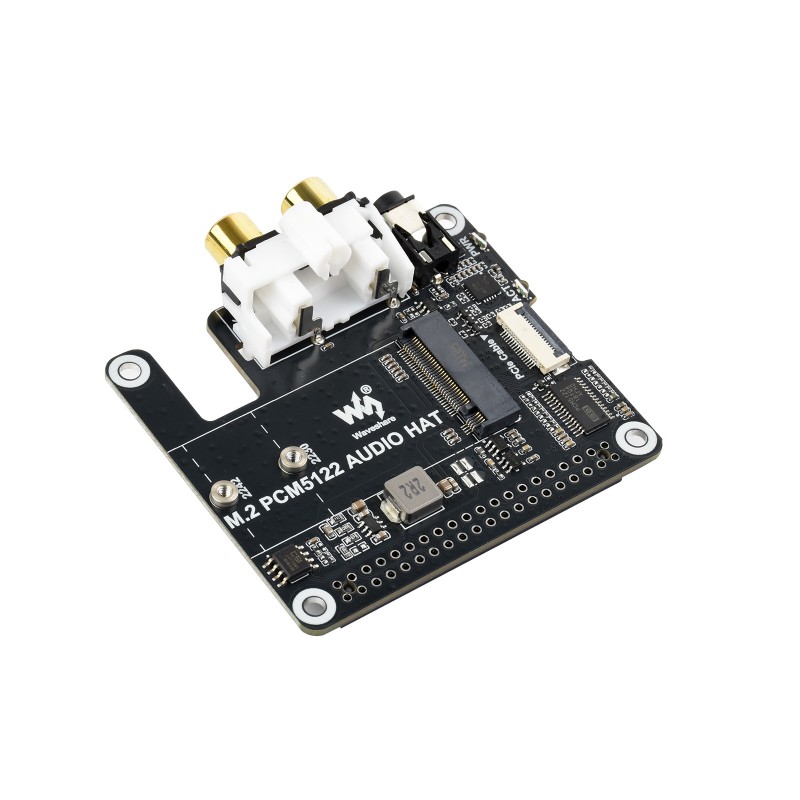

Hochwertiger PCM5122-Audio-Chip
Der Stereo-Chip PCM5122 ist für die Dekodierung und die Qualität des Audiosignals verantwortlich. Das Ganze wird über den I2C-Bus gesteuert, während das digitale Audiosignal über die I2S-Schnittstelle gestreamt wird.

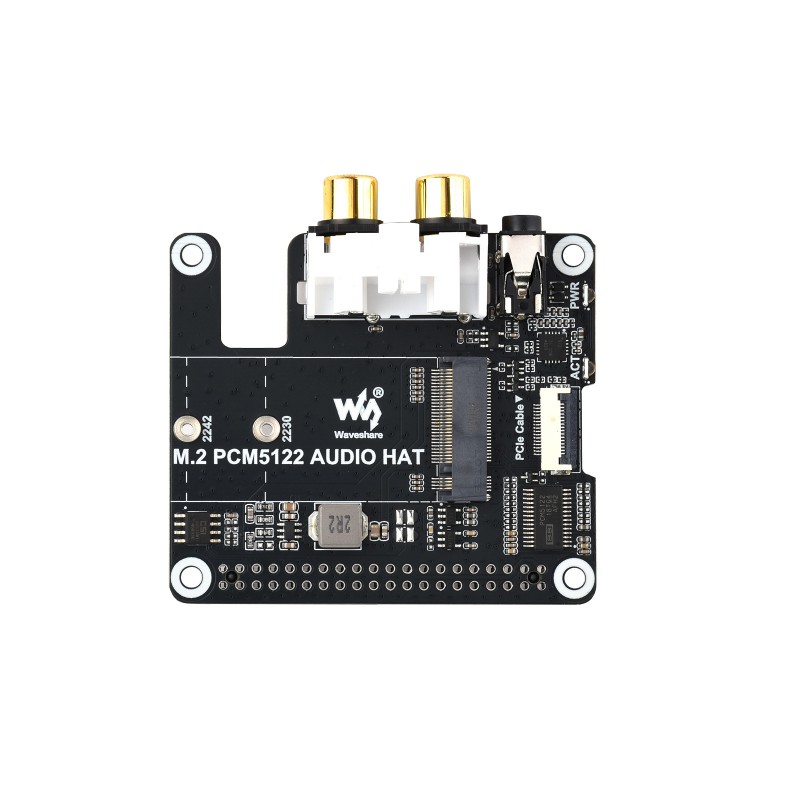

Anschluss für M.2-NVMe-SSDs
Der auf der Unterseite integrierte M.2-Anschluss unterstützt ausschließlich Laufwerke, die den NVMe-Standard und das NVMe-Protokoll verwenden. SATA-basierte Karten werden nicht unterstützt.
LED-Statusanzeigen
Um die Überwachung des Gerätebetriebs zu erleichtern, ist die Platine mit doppelten LED-Anzeigen ausgestattet, die den aktuellen Status und die Aktivität des Moduls in Echtzeit anzeigen.

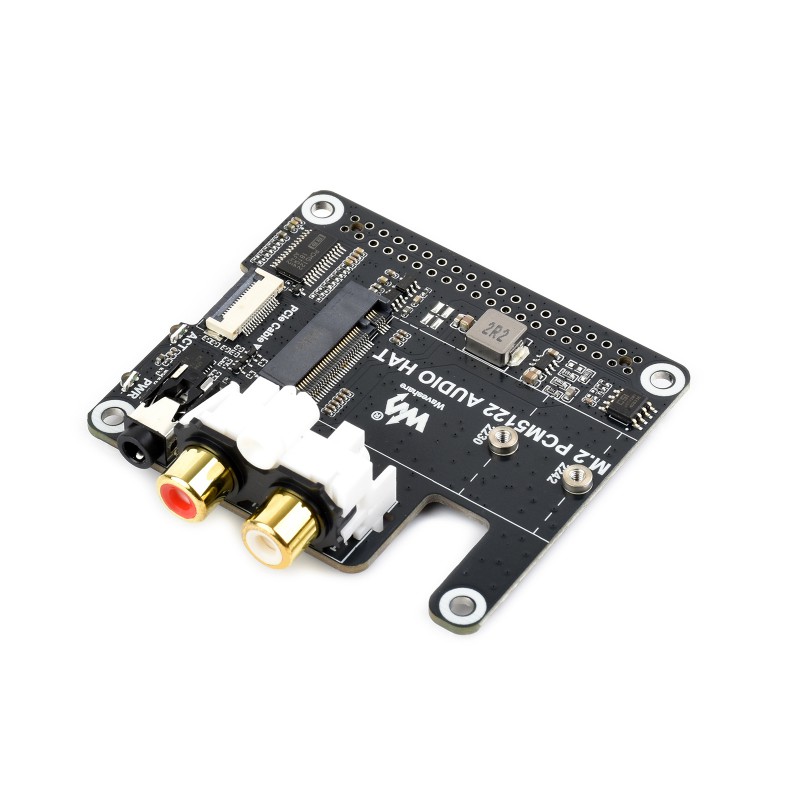

Jack-3.5 mm- und RCA-Ausgänge
Audioanschlüsse: Standard-Buchse 3.5 mm für die Audiowiedergabe über klassische Kopfhörer sowie ein RCA-Anschluss (Cinch) für den bequemen Anschluss externer Audiosysteme.
Eingebauter EEPROM-Speicher
Das Vorhandensein eines eingebauten EEPROM-Chips in der HAT-Architektur ermöglicht das automatische Laden der Struktur im Raspberry Pi OS, was den Benutzer von der manuellen Treiberkonfiguration befreit.
Pinbelegung (Pinout)
Modulabmessungen
Lieferumfang
- M.2 PCM5122 AUDIO HAT-Platine
- Buchsenleiste 2x20 Pin (Rastermaß 2.54 mm)
- PCIe-Flachbandkabel 16-polig (Länge 40 mm)
- Set aus Schrauben und Montageabstandshaltern
