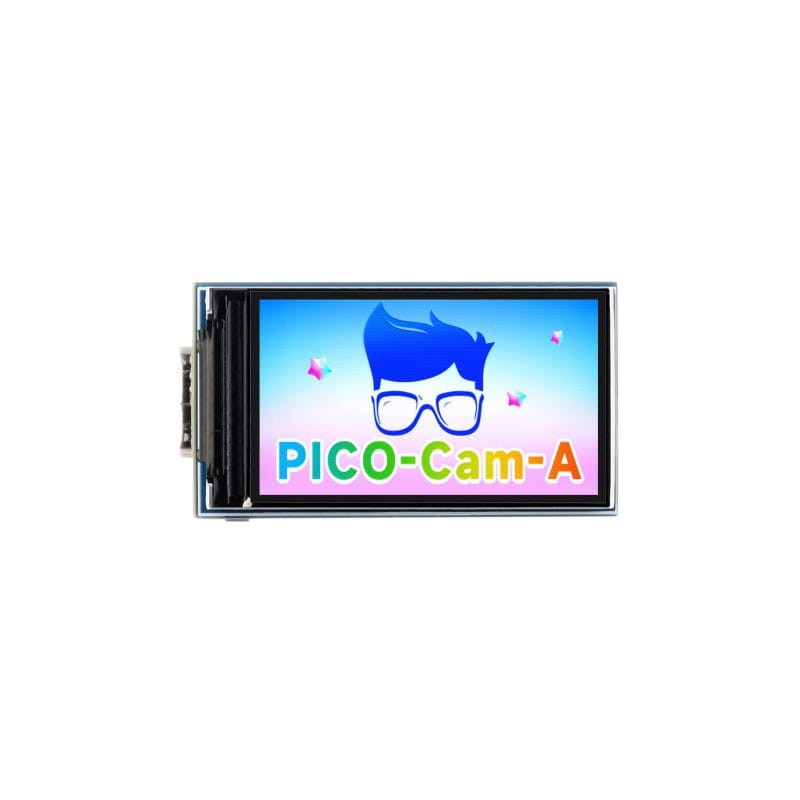

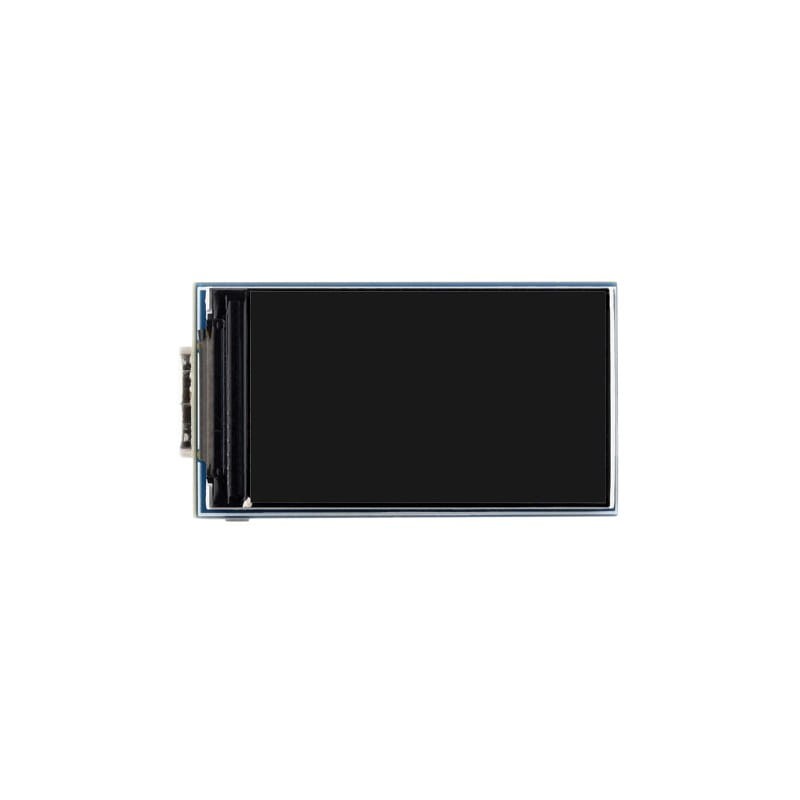

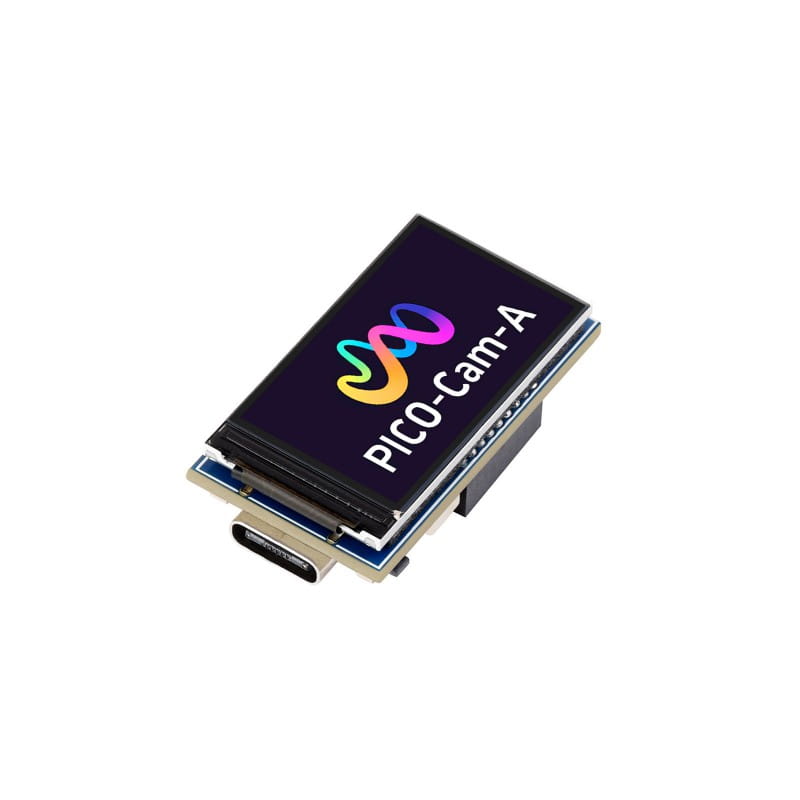

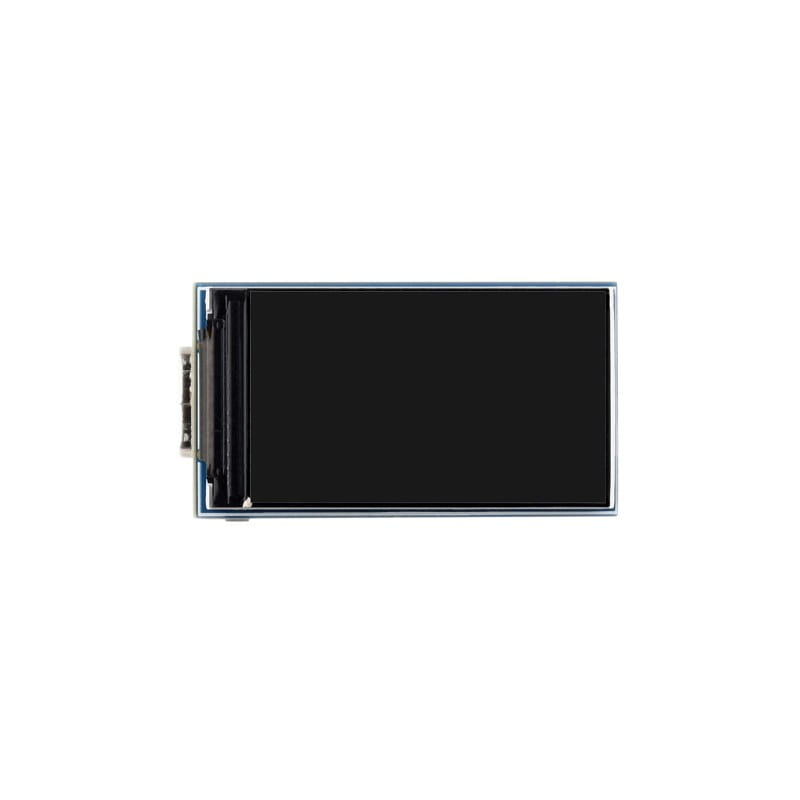

PICO-CAM-A RP2040 Entwicklungsplatine mit Corex M0+ Prozessor, integrierter Kamera und 1,14" 240x135 LCD-Display

PICO-CAM-A RP2040 Entwicklungsplatine mit Corex M0+ Prozessor, integrierter Kamera und 1,14" 240x135 LCD-Display

Die PICO-CAM-A Entwicklungsplatine repräsentiert eine neue Generation von Entwicklungsplatinen, die den fortschrittlichen RP2040 Mikrocontroller von Raspberry Pi integriert, ausgestattet mit der Rechenleistung, die für die Echtzeit-Bildverarbeitung und -analyse erforderlich ist. Dieses Gerät ist für eine Vielzahl von Anwendungen konzipiert, von einfachen Hobbyprojekten bis hin zu fortgeschrittenen eingebetteten Systemen. Im Mittelpunkt des Boards steht die HM01B0 Kamera, die in der Lage ist, Bilder in Graustufen zu erfassen, was sie ideal für Anwendungen macht, bei denen die Bewegungserkennung, die Mustererkennung oder die Aufgaben der Computer Vision entscheidend sind. Darüber hinaus bietet das 1,14-Zoll-IPS-LCD-Display mit einer Auflösung von 240×135 Pixeln ein klares und farbenfrohes Bild, das es den Benutzern ermöglicht, aufgenommene Bilder sofort zu überprüfen und mit dem Gerät zu interagieren. PICO-CAM-A bietet auch vielseitige Konnektivitätsoptionen mit einem USB-C-Anschluss und Unterstützung für USB 1.1 sowohl als Gerät als auch als Host, was eine einfache Kommunikation mit Computern und anderen Geräten ermöglicht. Hohe Leistung, Flexibilität und Benutzerfreundlichkeit machen dieses Board zu einer ausgezeichneten Wahl für Elektronikprofis und -enthusiasten.





Spezifikation:



• Mikrocontroller: RP2040, entwickelt von Raspberry Pi, UK.
• Prozessor: Dual-Core Arm Cortex M0+ 133MHz.
• RAM: 264KB.
• Flash-Speicher: 16MB.
• Anschluss: USB-C.
• Kamera: HM01B0, Graustufen.
• Display: IPS-LCD, 1,14 Zoll, 240×135, 65K Farben.
• USB: Version 1.1, Geräte- und Hostunterstützung.
• Energiesparmodi: Schlaf und Ruhezustand.
• Programmierung: Drag & Drop über USB.
• GPIO: 13 multifunktionale Pins.
• Zeit und Temperatur: Uhr, Timer, Temperatursensor.
• PIO: 8 programmierbare I/O-Zustandsmaschinen zur Unterstützung benutzerdefinierter Peripheriegeräte.
• Unterstützte Programmiersprachen: C/C++.
• Zusätzliche Ressourcen: Umfangreiches SDK, Entwicklerressourcen und Tutorials.



Produktmerkmale:



• Echtzeit-Bildaufnahme und -analyse.
• Mustererkennung und Bewegungserkennung mit Graustufenkamera.
• Anzeigen von Daten und Bildern auf einem hochwertigen IPS-Bildschirm.
• IoT-Anwendungsentwicklung mit erweiterten USB-Kommunikationsfunktionen.
• Erstellen benutzerdefinierter Schnittstellen und Peripheriegeräte mit programmierbaren I/O-Zustandsmaschinen und vielseitigen GPIO-Pins.













Eingebaute Kamera:

Anwendungsbeispiel:

Pin-Definition:

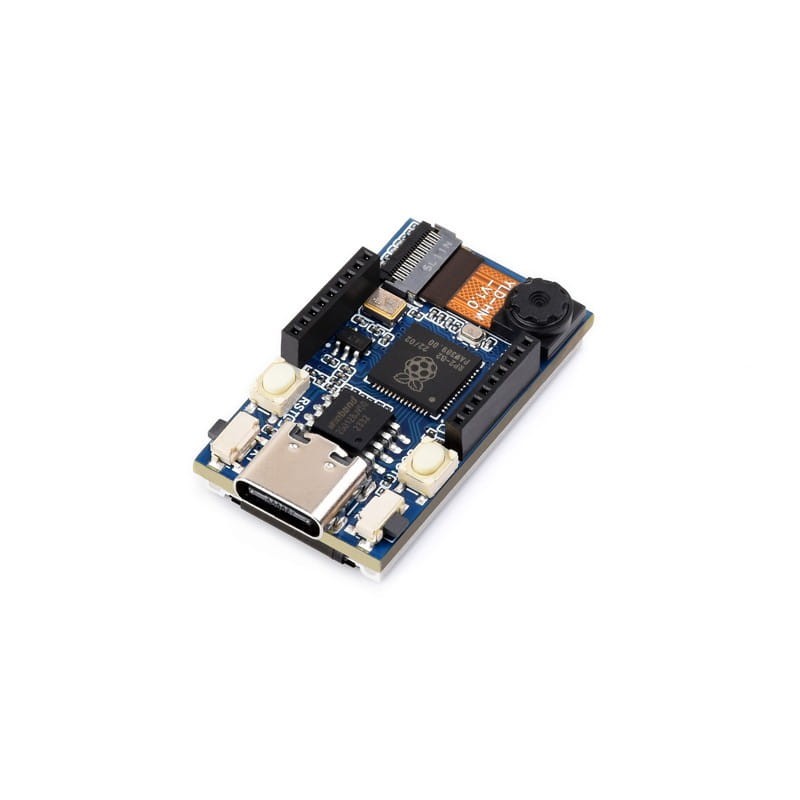

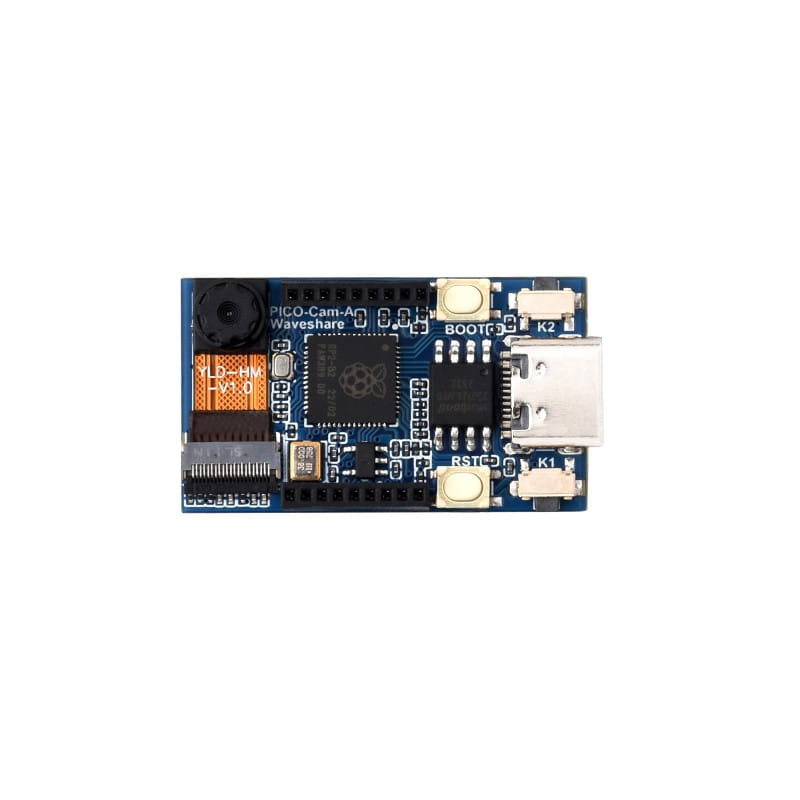

Modulaufbau:

1. USB-C-Anschluss
2. Benutzerknopf
3. BOOT-Taste
4. Reset-Taste
5. GPIO-Pins
6. RP2040
7. HM01B0 Graustufenkamera
8. W25Q128
9. 1,14-Zoll-LCD-Display

Abmessungen:
