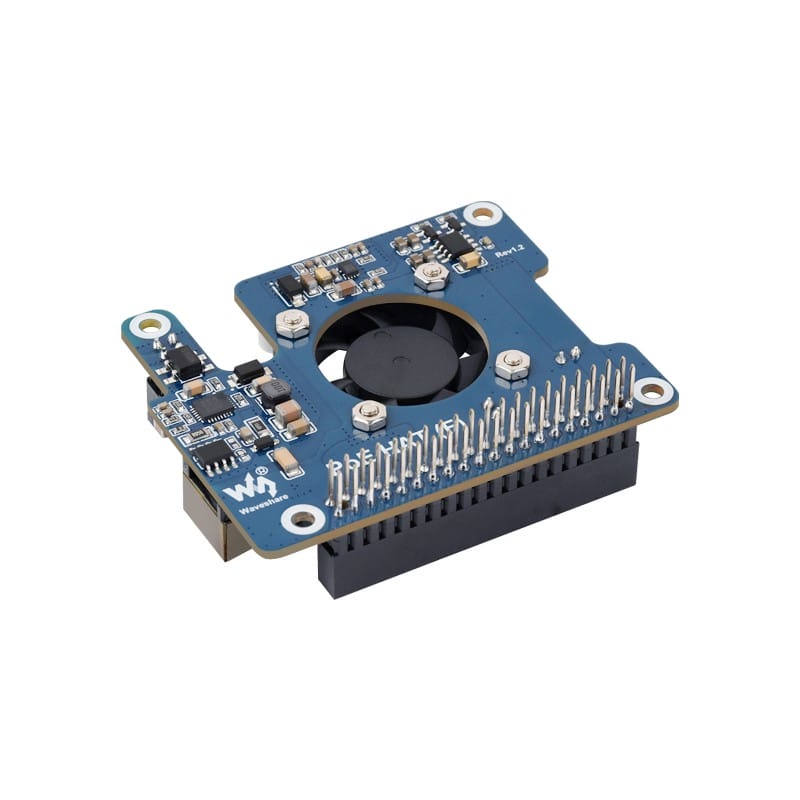

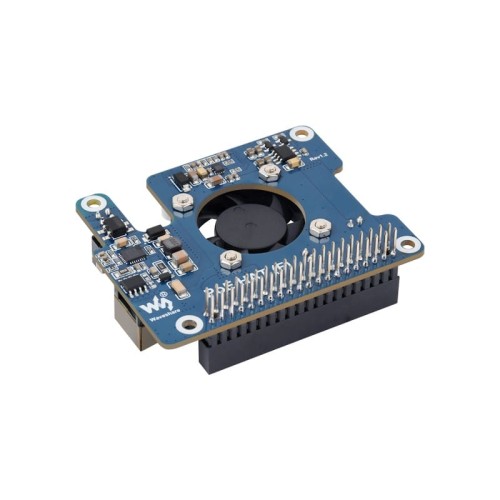

PoE HAT (F) für Raspberry Pi 5 CM5 – Power Over Ethernet 802.3af/at Aktive Kühlung

PoE HAT (F) für Raspberry Pi 5 / CM5 – Power Over Ethernet 802.3af/at Aktive Kühlung

Das PoE HAT (F) ist ein Stromversorgungsmodul, das dem 802.3af/at (PoE+)-Standard entspricht und für das Raspberry Pi 5 und Compute Module 5 entwickelt wurde. Es ermöglicht die gleichzeitige Übertragung von Netzwerkdaten und Strom über ein einziges Ethernet-Kabel. Mit seinem integrierten Lüfter, dem Metallkühlkörper und zusätzlichen 12V- und 5V-Stromausgängen gewährleistet es einen stabilen Betrieb des Minicomputers und der angeschlossenen Peripheriegeräte auch unter hoher Last.

Hauptmerkmale:

• Kompatibilität mit Raspberry Pi 5 und CM5 (standardmäßiger 40PIN GPIO-Anschluss)
• Unterstützt die Standards PoE / PoE+ (IEEE 802.3af/at)
• Vollständig isoliertes Schaltnetzteil (SMPS)
• Integrierter aktiver Hochgeschwindigkeits-Lüfter und Metall-Kühlkörper für effektive Wärmeableitung
• Zusätzliche Stromausgänge: 12V (2A) und 5V (4,5A) zur Versorgung von Peripheriegeräten
• Hohe Stromeffizienz und Betriebsstabilität

Entwickelt für Raspberry Pi 5 / CM5

Die standardmäßige 40PIN GPIO-Leiste ermöglicht die Montage des HATs und den Anschluss weiterer Module auf der Oberseite.

Unterstützung für PoE / PoE+

Bietet sowohl Netzwerkverbindung als auch Stromversorgung für Ihren Raspberry Pi über nur ein Ethernet-Kabel.

5V und 12V Stromausgänge

Das Modul bietet Stromanschlüsse für zusätzliche Geräte. Der 5V-Ausgang bietet bis zu 4,5A und der 12V-Ausgang bis zu 2A (maximale Gesamtausgangsleistung für 12V+5V beträgt 25W). Dies ermöglicht die Stromversorgung von zusätzlichem Zubehör bei gleichzeitiger stabiler Versorgung des Raspberry Pi.

Aktives Kühlsystem

Die Verwendung eines Lüfters und eines Metallkühlkörpers beschleunigt die Wärmeableitung erheblich und garantiert eine stabilere Systemleistung.

Effizienter Spannungswandler

Das Modul verwendet einen originalen Buck-Konverter-Chip, der unter ausreichenden Kühlungsbedingungen bis zu 5A liefert.

Installation

Bringen Sie zuerst die Wärmeleitpads an, installieren Sie dann den Metallkühlkörper und befestigen Sie schließlich das PoE HAT.

Abmessungen

Technische Spezifikation:

• PoE-Stromeingang: 38V ~ 57V DC
• Stromausgang (GPIO): 5V 4,5A (MAX)
• Stromausgang (2P-Anschluss): 12V 2A (MAX)
• Netzwerkstandard: IEEE 802.3af/at PoE / PoE+
• Abmessungen: 56,5 × 70,0 mm

Packungsinhalt
