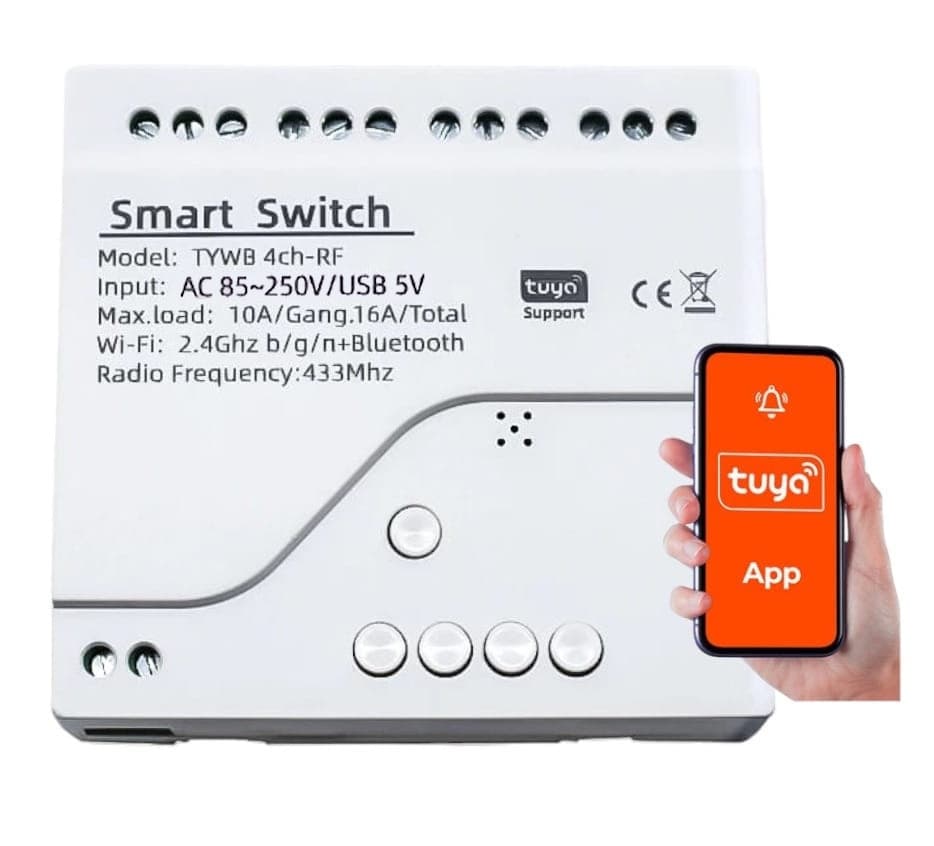

Potenzialfreies Relais 4-Kanal WiFi + RF433 Tuya 230V oder 5V microUSB Stromversorgung

Ein vielseitiger 4-Kanal-WLAN- + RF 433 MHz-Controller mit potenzialfreien Ausgängen, der vollständig mit den Ökosystemen Tuya und Smart Life kompatibel ist. Er ist ideal, um bestehende Geräte „smart“ zu machen. Dank seiner kompakten Abmessungen und der flexiblen 230V AC-Stromversorgung lässt sich das Modul einfach in Steuerungen für Tore, Garagentore, Heizkessel, Rollläden, Bewässerungssysteme und viele andere Anlagen integrieren.

Hauptmerkmale:

• 4 unabhängige Kanäle mit Relaiskontakten: NC / NO / COM (potenzialfreie Ausgänge)
• 2,4 GHz WLAN- und RF 433 MHz-Konnektivität (Festcode-Fernbedienungen)
• Vollständige Integration mit den Apps Tuya und Smart Life
• 3 Betriebsmodi: Normal, Verriegelung (Interlock), Impuls
• Stromversorgung: 5V DC (micro-USB) oder 230V AC
• Option zur DIN-Schienenmontage
• Verpolungsschutz für die Stromversorgung
• Funktioniert mit Google Assistant und Amazon Alexa

Flexible Betriebsmodi (in der App einstellbar)

• Normalmodus – Jedes der vier Relais wird unabhängig gesteuert (EIN/AUS).
• Verriegelungsmodus (Interlock) – Nur ein Kanal ist gleichzeitig aktiv; das Einschalten eines Kanals schaltet die anderen aus. Ideal zur Steuerung von Motoren und Rollläden.
• Impulsmodus – Das Relais schaltet sich nach einer definierten Zeit automatisch aus (Zeit in Tuya-Szenen einstellbar). Gut geeignet für Tore und Türen.

Möglichkeiten der Tuya-App

Mit der Tuya-Plattform erhalten Sie eine Fülle von Funktionen, die über das Smartphone konfiguriert werden können:

Technische Spezifikationen:

Abmessungen des Moduls

Anschlussweise

1. Gemeinsame Stromquelle für Controller und Last

Das einfachste Schema, bei dem das Modul und die Last von der gleichen Wechselspannung versorgt werden.

2. Controller-Versorgung über USB, Last von einer separaten Quelle

Verwenden Sie dies, wenn die Last mit einer anderen Spannung (z. B. 24V AC) arbeitet. Der Controller wird mit stabilen 5V DC (micro-USB) versorgt, und die potenzialfreien Ausgänge schalten den externen Stromkreis sicher.

Kopplung und Bedienung

Hinzufügen zur Tuya / Smart Life App:
Nach dem Anschließen der Stromversorgung blinkt die rote LED – das Gerät befindet sich im Kopplungsmodus. Öffnen Sie die App, drücken Sie das „+“ in der oberen rechten Ecke und folgen Sie den Anweisungen. Wenn der Controller bereits gekoppelt war, halten Sie die Reset-Taste ca. 10 Sekunden lang gedrückt, bis die LED erneut zu blinken beginnt.

Hinzufügen und Löschen von RF 433 MHz-Fernbedienungen:
Alles wird in den Geräteeinstellungen in der Tuya-App konfiguriert – wählen Sie die entsprechende Funktion aus und folgen Sie den Anweisungen auf dem Bildschirm.

Lieferumfang
