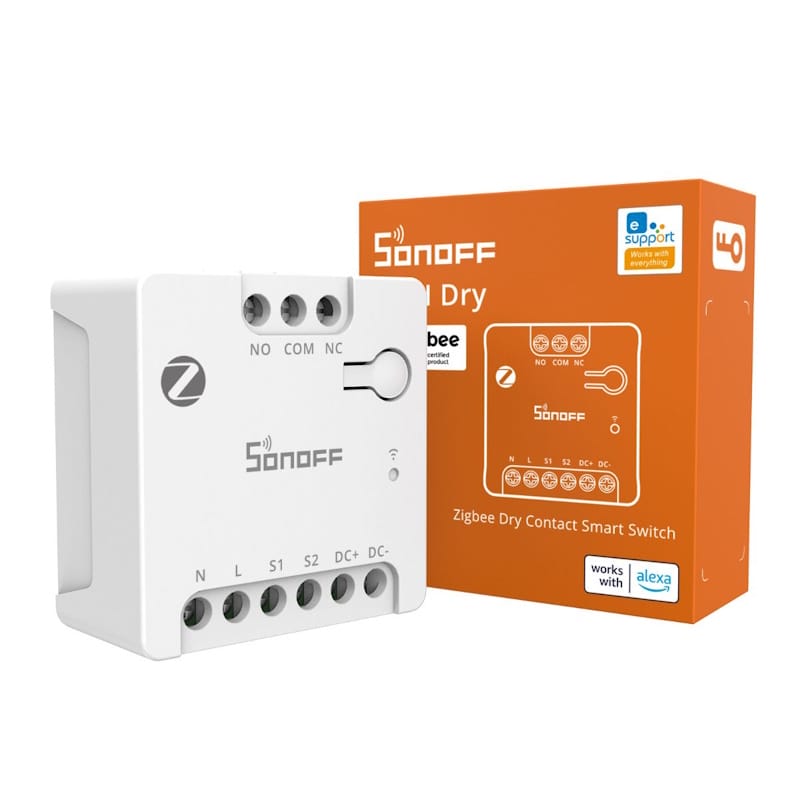

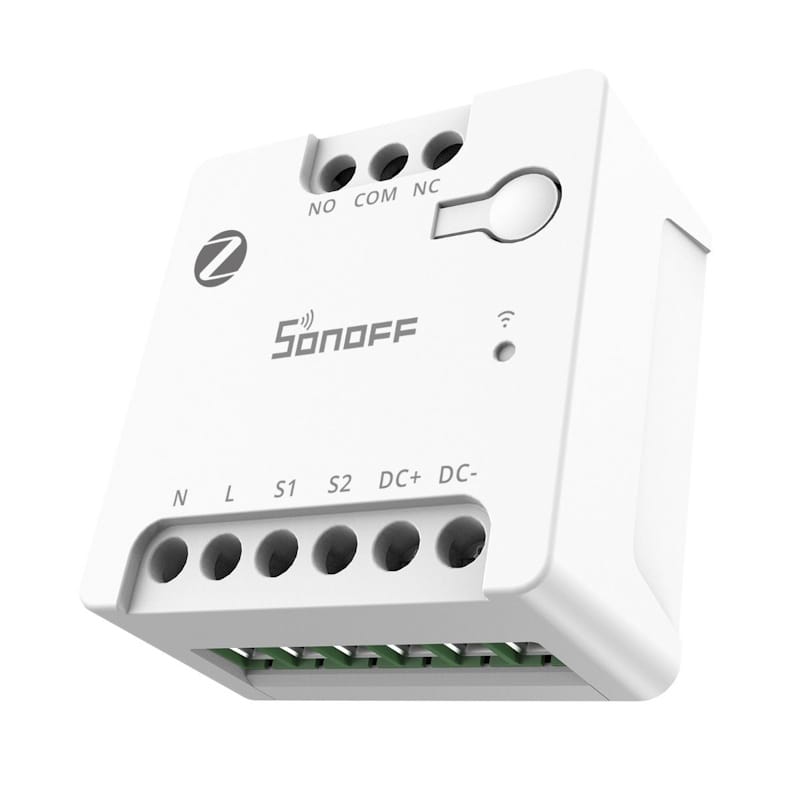

Potenzialfreies Zigbee-Relais 3.0 Sonoff MINI-ZBD

Sonoff MINI-ZBD - Potenzialfreies Zigbee-Relais 3.0

Das Sonoff MINI-ZBD ist ein vielseitiger, intelligenter potenzialfreier Schalter auf Zigbee-Basis 3.0, der für eine fortschrittliche Automatisierung entwickelt wurde. Das Gerät kann sowohl mit Netzspannung 110–240V AC als auch mit sicherem 12–48V DC betrieben werden, was eine einfache Installation in klassischen Schaltschränken, Solaranlagen oder bei Torantrieben ermöglicht. Dank des potenzialfreien Relais (Unterstützung für NO/NC) eignet sich das Modul ideal für die nicht-invasive Fernsteuerung von Garagentoren, Heizkesseln oder Alarmanlagen, während die integrierte Router-Funktion die Reichweite des Mesh-Netzwerks verbessert.

Hauptmerkmale

Systemanforderungen

Für den ordnungsgemäßen Betrieb des Moduls ist ein Gateway (Hub) erforderlich, das den Zigbee-Standard 3.0 unterstützt. Das Relais ist vollständig kompatibel mit dem Sonoff-Ökosystem und der eWeLink-App. Ein empfohlenes Gateway ist z. B. Sonoff ZB Bridge-P.

Besseres Signal, größere Reichweite

Das MINI-ZBD mit Turbo-Modus verstärkt effektiv die Zigbee-Signalstärke. Dies erweitert die Reichweite des gesamten Heimnetzwerks und sorgt für eine stabile, zuverlässige Verbindung für andere Geräte im Smart-Home-Ökosystem.

Fernsteuerung von Garagentoren per App

Steuern Sie Garagentore oder Einfahrtstore von überall aus mit Ihrem Smartphone. Das MINI-ZBD ermöglicht die Statusanzeige, die Aktivierung des automatischen Zugangs und die Konfiguration erweiterter Zeitpläne, was maximalen Bedienkomfort garantiert. Hinweis: Der Controller selbst verfügt über keinen Eingang für einen Toröffnungssensor.

Eigenständige Steuerung für Ventile und DC-Motoren

Das Gerät wurde speziell für die Steuerung von Niederspannungs-Magnetventilen und kleinen Gleichstrommotoren (mit einer Leistung von bis zu 8W) entwickelt. Es eignet sich ideal für eigene Bewässerungssysteme oder präzise Gebäudeautomation.

Anschlussart

Das Relais kann je nach Bedarf und verwendeter Versorgungsspannung auf verschiedene Weise angeschlossen werden. Nachfolgend finden Sie beispielhafte Anschlusspläne für Hausinstallationen.

Technische Spezifikation

• Modell: MINI-ZBD (Serie MINI Dry)
• Mikrocontroller: EFR32MG21
• Versorgungsspannung (Eingang): 100-240V AC 50/60Hz (0,1A Max) ODER 12-48V DC (1A Max)
• Ausgangslast: Maximal 24V DC / 2A (ohmsche Last) ODER 12/24V DC / 8W
• Drahtloses Protokoll: Zigbee 3.0 (IEEE 802.15.4)
• Kompatible Kabel: 18AWG bis 14AWG (0,75 mm² bis 1,5 mm²)
• Betriebstemperatur: -10°C ~ 40°C
• Luftfeuchtigkeit der Betriebsumgebung: 5% ~ 95% RH (nicht kondensierend)
• Betriebshöhe: bis zu 2000 m
• Gehäusematerial: Polycarbonat (PC) - Farbe Weiß
• Abmessungen: 41 x 43 x 21,5 mm
• Nettogewicht: 34,5 g
• Zertifikate: CE / FCC / RoHS

Lieferumfang

FAQ - Häufig gestellte Fragen

• 1. Was ist das Sonoff MINI-ZBD?
  Das MINI-ZBD ist ein intelligenter potenzialfreier Zigbee-Schalter, der u. a. zur Steuerung von Motoren, Garagentoren und anderen Geräten entwickelt wurde, die durch das Kurzschließen zweier Kontakte aktiviert werden (z. B. Torantriebe mit Step-by-Step-Eingängen). Es unterstützt Fernverwaltung, Sprachassistenten und Automatisierung über dedizierte Apps.
• 2. Benötigt der MINI-ZBD Controller ein Zigbee-Gateway für den Betrieb?
  Ja. Das Modul verbindet sich nicht direkt mit Wi-Fi. Für den Betrieb und die korrekte Konfiguration ist ein Gateway (Hub) erforderlich, das im Zigbee-Standard 3.0 kommuniziert, zum Beispiel Sonoff ZB Bridge-P.
• 3. Wie wird der MINI-ZBD Controller mit Strom versorgt?
  Das Gerät unterstützt die Stromversorgung mit Wechselstrom (AC 100-240V) oder Gleichstrom (DC 12-48V). Hinweis: Aus Sicherheitsgründen dürfen AC- und DC-Stromquellen nicht gleichzeitig angeschlossen werden.
• 4. Was kann ich an den MINI-ZBD Controller anschließen?
  Der Controller arbeitet ideal mit Geräten zusammen, die über potenzialfreie Eingänge verfügen (z. B. Torsteuerungen, Heizkessel mit TA / T-AMP-Signal, NO/NC-Kontakte). Er kann auch Niederspannungs-DC-Geräte steuern, einschließlich kleiner Gleichstrommotoren oder Magnetventile (maximale Last beträgt 8W).
