RP2350-Touch-AMOLED-1.8 - Entwicklungsboard mit AMOLED-Display 1.8" und Touch-Funktion
Basierend auf dem Raspberry Pi RP2350 Mikrocontroller, ausgestattet mit einem 1,8 Zoll AMOLED-Touch-Display mit einer Auflösung von 368 × 448 px. Das Gerät bietet eine einzigartige Dual-Core-Architektur (Cortex-M33 oder Hazard3 RISC-V) sowie umfangreiche Peripheriegeräte, darunter einen 6-Achsen-IMU-Sensor, eine RTC und einen Audio-Codec. Ideal für Projekte mit kompakten Wearables und interaktiven IoT-Systemen.
Hauptmerkmale:
- RP2350A Mikrocontroller – derselbe, der auch im Raspberry Pi Pico 2 verwendet wird.
- Einzigartige Dual-Core- und Dual-Architektur: Unterstützung für zwei ARM Cortex-M33 oder Hazard3 RISC-V Kerne.
- Hohe Taktrate von bis zu 150 MHz sowie 520 KB SRAM und 16 MB integriertem Flash-Speicher.
- 1,8 Zoll AMOLED-Display mit einer Auflösung von 368 × 448 Pixeln und 16,7 Mio. Farben.
- Kapazitives Touchpanel, gesteuert durch den FT3168-Chip (I2C-Schnittstelle).
- Eingebauter 6-Achsen-IMU-Sensor (3-Achsen-Beschleunigungsmesser und 3-Achsen-Gyroskop QMI8658).
- Integriertes AXP2101 Power-Management-System und Ladegerät für Lithium-Akkus.
- RTC-Unterstützung durch den PCF85063-Chip.
- USB 1.1-Schnittstelle mit Unterstützung für Device- und Host-Modus.
- Drag-and-Drop-Programmierung über USB (Massenspeicher).
- Spezielles schwarzes Gehäuse mit abnehmbarer Rückabdeckung für eine einfache Integration.
- Low-Profile MX1.25-Anschluss für den Akku 3.7V.
Fortschrittliches AMOLED-Display
Das verwendete AMOLED-Panel ist eine Technologie der nächsten Generation, die im Gegensatz zu herkömmlichen LCD-Bildschirmen eine präzise Lichtsteuerung auf Pixelebene bietet. Dies führt zu einer exzellenten Farbwiedergabe, tiefem Schwarz (Kontrast 100000:1) und weiten Betrachtungswinkeln von bis zu 178°.
Parameter des AMOLED-Bildschirms
| Panel-Typ | AMOLED | Größe | 1.8 Zoll |
|---|---|---|---|
| Auflösung | 368 × 448 px | Farben | 16.7M |
| Helligkeit | 350 cd/㎡ | Kontrast | 100000:1 |
| Kommunikationsschnittstelle | QSPI (Bildschirm) / I2C (Touch) | Steuerchip | SH8601 / FT3168 |

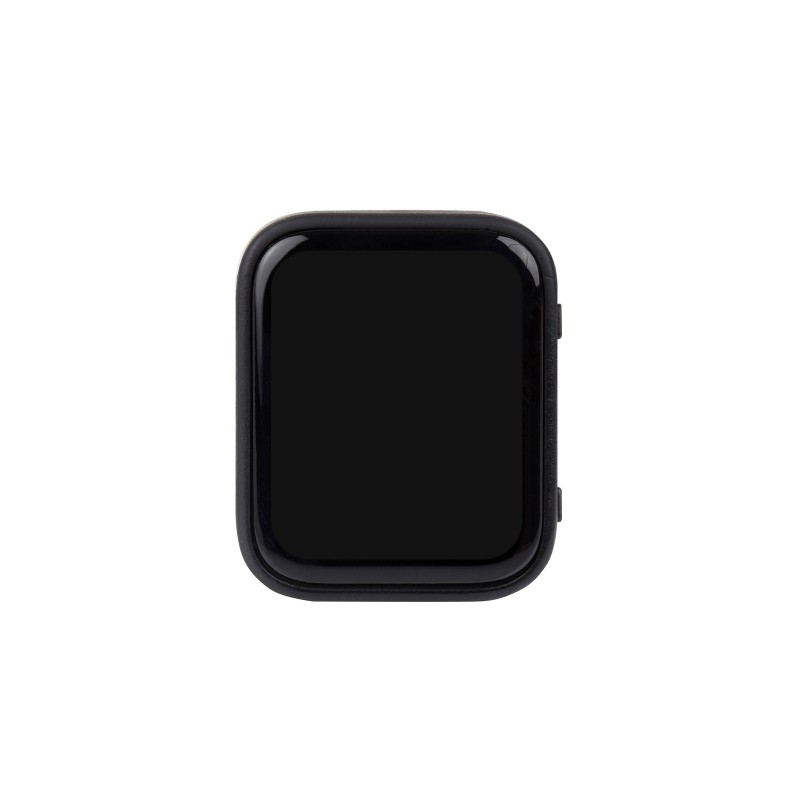

Spezielles Gehäuse und einzigartiges Design
Das Set enthält ein spezielles schwarzes Gehäuse mit durchdachtem Design. Die abnehmbare Rückabdeckung ermöglicht einen schnellen Zugriff auf das Innere, was die Montage des Moduls in eigenen DIY-Projekten und die Integration in andere Systeme erheblich erleichtert.

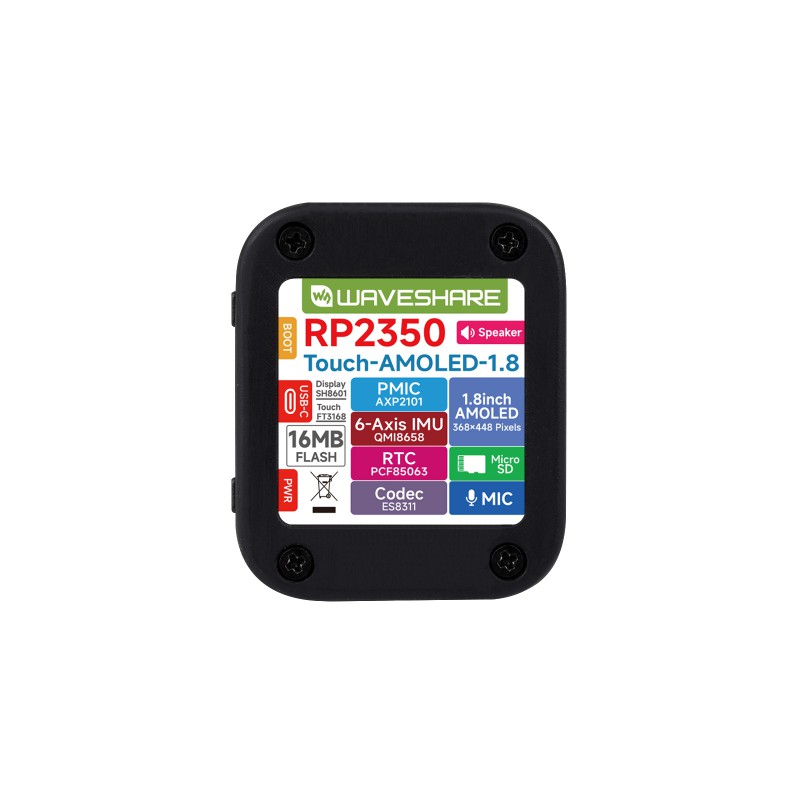

Geräteaufbau und Komponenten
Das Modul wurde für maximale Funktionalität bei kompakter Bauweise entwickelt. Es enthält ein spezielles Gehäuse mit Platz für einen Akku, was den Aufbau eines vollständig autonomen Geräts ermöglicht.
- RP2350A – Dual-Core-Mikrocontroller, bis zu 150 MHz.
- QMI8658 – 6-Achsen-IMU-Sensor (Beschleunigungsmesser + Gyroskop).
- PCF85063 – RTC-Chip.
- ES8311 – Low-Power Mono-Audio-Codec.
- AXP2101 – Integriertes Power-Management-System (PMIC).
- PWR-Taste – Systemstromversorgung und Benutzerfunktionen.
- Type-C-Anschluss – Programmierung und USB 1.1-Kommunikation.
- BOOT-Taste – Software-Upload-Modus und Debugging.
- Lautsprecher – Audioausgang.
- Pufferbatterie-Pads – Pufferung der RTC-Funktion.
- MX1.25-Anschluss – Anschluss für den Akku 3.7V (Laden/Entladen).
- Mikrofon – Audioeingang.
- TF-Kartenslot – Micro-SD-Kartenleser.
- W25Q128JVSIQ – 16 MB NOR-Flash-Speicher.
- NS4150B – Audio-Leistungsverstärker.
Abmessungen und Pin-Definition
Lieferumfang
- RP2350-Touch-AMOLED-1.8 x1
- Lithium-Akku 3.7V MX1.25 x1
