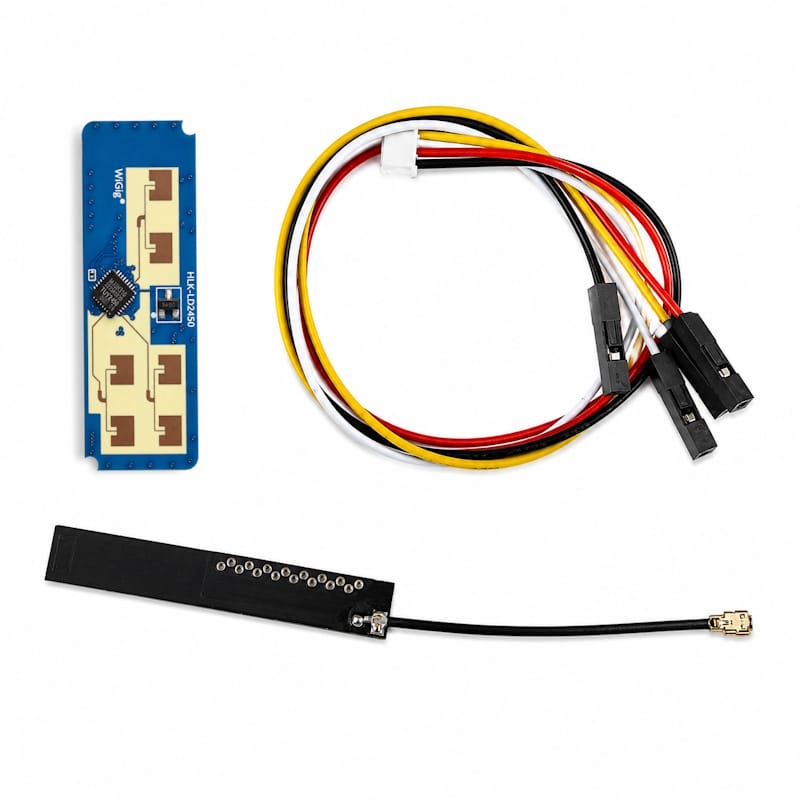

Radarmodul 24GHz HLK-LD2450 Bewegungserkennung und -verfolgung FMCW HiLink

Radarmodul HLK-LD2450 - Bewegungsverfolgung und -erkennung 24GHz

HLK-LD2450 ist ein fortschrittliches Millimeterwellen-Radarmodul 24GHz, das für die präzise Erkennung und Verfolgung von sich bewegenden Objekten in Echtzeit entwickelt wurde. Der Sensor nutzt die FMCW-Technologie und intelligente Algorithmen zur Messung von Entfernung, Winkel und Geschwindigkeit, was ihn zu einer hervorragenden Lösung für Smart-Home-Systeme, Büroautomation und intelligente Beleuchtung macht.

Hauptmerkmale:

Kompakte Bauweise und flexibler Anschluss

Das Modul bietet extrem kleine Abmessungen, was den Bau eigener IoT-Geräte erheblich erleichtert. Es ist mit zwei Arten von externen Anschlussschnittstellen ausgestattet: einer Standard-Rasterbuchse und Pin-Anschlüssen. Beide Anschlüsse liefern die Stromversorgung und das Signal der seriellen Schnittstelle.

Schnittstelle und Funktionsprinzip

Das Radar überträgt die gesammelten Positions- und Geschwindigkeitsdaten der verfolgten Objekte direkt über die serielle UART-Schnittstelle mit einer Standardgeschwindigkeit von 256000 bps (Logikpegel 3.3V). Das System benötigt eine Versorgungsspannung von 5V aus einer Quelle, die mehr als 200 mA Strom liefern kann. Der Hersteller stellt außerdem eine Visualisierungssoftware für den PC zur Verfügung, mit der sich die Genauigkeit des Radars leicht testen lässt.

Montageempfehlungen und Erfassungsbereich

Die besten Ergebnisse des Moduls werden bei einer Wandmontage in einer Höhe von 1,5 bis 2 Metern erzielt, was den Einfluss möglicher Störungen von oben verhindert. Das Gerät ist auch in der Lage, Mikrobewegungen des menschlichen Körpers zu erkennen, und verfolgt bei entsprechender Einstellung zuverlässig die Position von Zielen bis zu 6 Metern.

Technische Spezifikation

Lieferumfang
