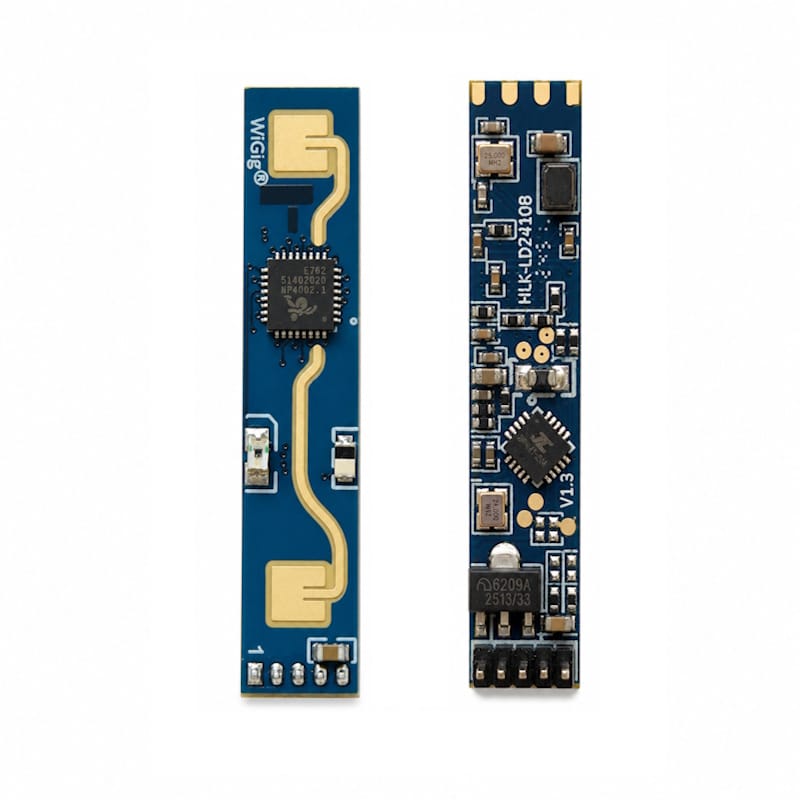

Radarmodul 24GHz LD2410B mit Bluetooth (Hilink)
LD2410B ist ein hochempfindliches 24GHz-Millimeterwellen-Radarmodul (FMCW) von Hilink, das für die präzise Erkennung menschlicher Anwesenheit entwickelt wurde. Dank fortschrittlicher Algorithmen kann es sowohl bewegte als auch ruhende Objekte (z. B. Mikrobewegungen beim Atmen) identifizieren und bietet eine maximale Reichweite von bis zu 6 Metern. Das Gerät unterstützt UART-Kommunikation sowie einen schnellen digitalen GPIO-Ausgang und ermöglicht eine bequeme Konfiguration von Zonen und Empfindlichkeit über eine PC-Anwendung oder drahtlos per Bluetooth.
Hauptmerkmale:
- Funktionsprinzip basierend auf frequenzmodulierter Dauerstrichradar-Technologie (FMCW) 24 GHz.
- Erkennung von Bewegungen, Mikrobewegungen und statischer Anwesenheit (z. B. Sitzen, Liegen).
- Erkennungsbereich bis zu 6 Metern mit der Möglichkeit der Zoneneinteilung (Auflösung 0,75 m).
- Großer Erfassungswinkel mit einer Abdeckung von bis zu ±60 Grad.
- Unterstützung der Parameterkonfiguration über Bluetooth und serielle UART-Schnittstelle.
- Fähigkeit, dünne Materialien zu durchdringen (kann in einem Gehäuse verborgen werden).
- Resistent gegen Temperatur-, Feuchtigkeits- und Beleuchtungsschwankungen.

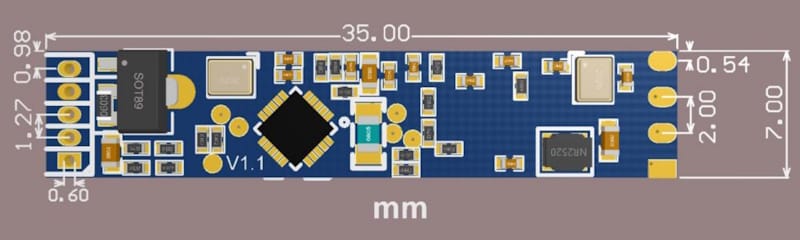

- Kompakte Modulabmessungen: 7 x 35 mm.
Anwendungsbeispiele
- Intelligente Beleuchtung: Automatische Lichtsteuerung an öffentlichen Orten, in Büros oder zu Hause basierend auf der kontinuierlichen Anwesenheit von Personen.
- Schutz und Sicherheit: Schutz vor dem Betrieb von UV-Lampen bei Anwesenheit von Personen, Alarmsysteme in gefährlichen Industriezonen.
- Smart Home: Intelligente Steuerung von Klimaanlagen, Fernsehern oder Heizungen zur Energieeinsparung, wenn sich niemand im Raum befindet.
- Werbebildschirme und HMI-Panels: Automatisches Aufwecken von Schnittstellen bei Erkennung eines sich nähernden Benutzers.
Hardware-Beschreibung und Anschlüsse
Das Modul verfügt über nur 5 Anschlüsse im Rastermaß 1,27 mm. Zur Stromversorgung des Systems ist eine Spannung von 5 V mit einer Strombelastbarkeit von mindestens 200 mA erforderlich. Die Logik-Pins (IO) arbeiten im 3,3 V-Standard, was eine einfache Verbindung mit den meisten gängigen Mikrocontrollern ermöglicht.
- OUT: Erkennungsstatus-Ausgang (High-Pegel = Anwesenheit erkannt, Low-Pegel = keine Person).
- UART_Tx: Sende-Pin der seriellen Schnittstelle (TX).
- UART_Rx: Empfangs-Pin der seriellen Schnittstelle (RX).
- GND: Masse der Stromversorgung.
- VCC: Eingangsspannung 5 V.
Konfiguration und Kalibrierung
Der Hersteller stellt eine dedizierte PC-Software (Visual Configuration Tool) sowie eine praktische mobile App zur Verfügung, die sich über das integrierte Bluetooth-Modul verbindet. Diese ermöglichen die Visualisierung von Daten in Echtzeit, eine einfache Feinabstimmung der Radarempfindlichkeit für einzelne Entfernungsbereiche sowie die präzise Einstellung der Haltezeit nach dem Verschwinden einer Bewegung. Für die Kommunikation mit dem PC sollte ein USB-UART-Konverter verwendet werden (Standard-Baudrate beträgt 256000 bps).
Technische Spezifikation
- Versorgungsspannung: 5 V DC (Netzteil >200 mA erforderlich)
- Durchschnittliche Stromaufnahme: 79 mA
- Logikpegel der Schnittstellen (IO): 3,3 V
- Betriebsfrequenz: 24 GHz ~ 24,25 GHz (ISM-Band)
- Modulationstyp: FMCW
- Hardwareschnittstellen: 1x GPIO (OUT), 1x UART
- Erkennungsbereich: von 0,75 m bis 6 m (konfigurierbar)
- Erkennungswinkel: ±60°
- Messauflösung: 0,75 m
- Sweep-Bandbreite: 250 MHz
- Betriebstemperatur: -40°C ~ 85°C
- Abmessungen: 7 x 35 mm
Lieferumfang
- Radarmodul 24GHz HLK-2410B - 1 Stk.
