HLK-LD2420 - Radarmodul 24GHz zur Erkennung von Bewegungen und Mikrobewegungen
Kompaktes Radarmodul HLK-LD2420, das im 24 GHz-Band arbeitet und für die präzise Erkennung von Bewegungen, Mikrobewegungen sowie der dauerhaften Anwesenheit von Personen konzipiert ist. Es nutzt die Millimeterwellen-Technologie (FMCW) und fortschrittliche Signalverarbeitungsalgorithmen, bietet eine Erfassungsreichweite von bis zu 8 Metern sowie Kommunikation über UART-Schnittstellen und digitale Ein-/Ausgänge (GPIO). Dank des Plug-and-Play-Designs eignet sich das Modul hervorragend für Smart-Home-Systeme, intelligente Beleuchtung und fortschrittliche AIoT-Anwendungen.
Hauptmerkmale:
- Integriertes SoC mit intelligentem Erkennungsalgorithmus im Band 24 GHz ISM (FCC- und CE-konform).

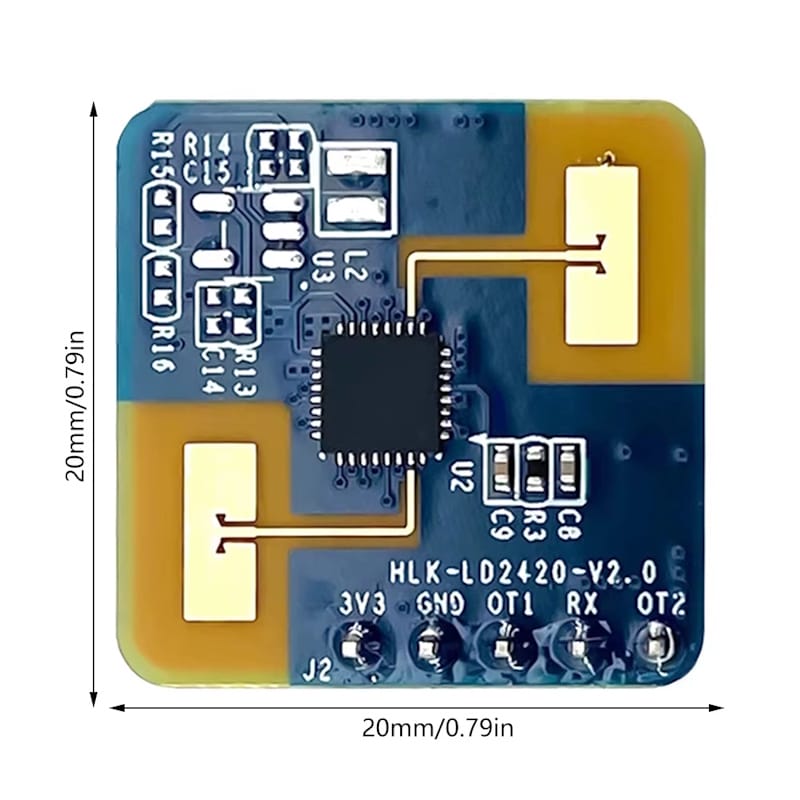

- Kompakte Modulgröße: 20 × 20 mm.
- Zuverlässige Erkennung von Bewegungen und feinen Mikrobewegungen (z. B. Atmung, leichte Körperbewegungen).
- Großer Versorgungsspannungsbereich: 3,0 V - 3,6 V (typischerweise 3,3 V) bei einer durchschnittlichen Stromaufnahme von 50 mA.
- Keine Totzone: Erkennung aus nächster Nähe ab 0,2 m bis maximal 8 m für Bewegungen.
- Großer Erfassungswinkel: Abdeckung eines Bereichs mit einem Winkel von ±60°.
- Einfache Integration: UART- und GPIO-Schnittstellen.
- Umfangreiche Konfiguration von Zonen, Empfindlichkeit und Verzögerungen (Haltezeit) zur Reduzierung von Umgebungsstörungen.
Anwendung und Möglichkeiten
Dank seiner hohen Präzision eignet sich der Anwesenheitssensor HLK-LD2420 ideal für viele Szenarien im Bereich des Internets der Dinge (IoT):
- Smart Home: Intelligente Steuerung von Haushaltsgeräten und Klimaanlagen basierend auf der tatsächlichen Anwesenheit von Bewohnern.
- Smart Business: Automatisches Aufwecken von Werbebildschirmen oder Kiosken bei Annäherung eines Benutzers.
- Intelligente Sicherheit: Gegensprechanlagen, elektronische Türspione, Zugangskontrollsysteme.
- Intelligente Beleuchtung: Präzise Steuerung von Lampen in öffentlichen Bereichen, Treppenhäusern und Wohnungen, ohne dass das Licht bei Bewegungslosigkeit ausgeht.
Reichweite und Montageoptionen
Das Modul unterstützt Decken- und Wandmontage, wobei die vom Hersteller empfohlene Methode die Deckeninstallation ist (in einer Höhe von 2,7 - 3 m). In der Standardkonfiguration bietet es eine dreidimensionale Erfassungszone in Form eines Kegels mit einem Basisradius von bis zu 5 m.
Bei Wandmontage (Höhe 1,5 - 2 m) beträgt die maximale Reichweite des Sensors 8 m und deckt einen Bereich von ±45° in der horizontalen und vertikalen Ebene ab.
Anschlüsse und Schnittstelle

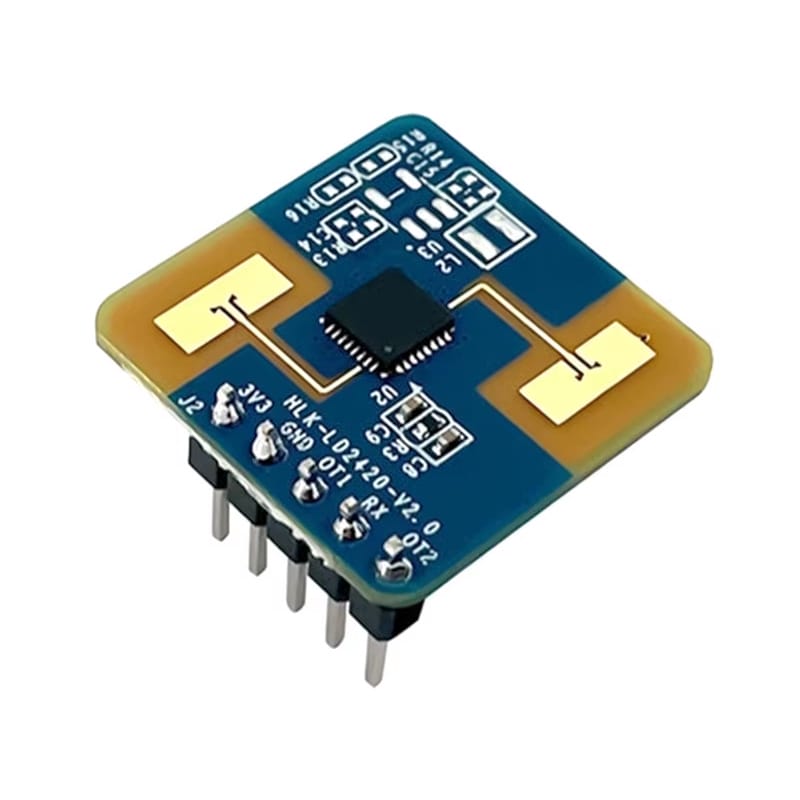

Das Modul HLK-LD2420 verfügt über einen J2-Anschluss für Kommunikation und Stromversorgung. Die Platine besitzt zudem eine herausgeführte SWD-Schnittstelle (J1), die für die Programmierung und das Debugging des MCU bestimmt ist.
- 3V3: Stromversorgung 3,0 V - 3,6 V (typischerweise 3,3 V)
- GND: Masse der Systemstromversorgung
- OT1 (UART_TX): Datenübertragung der UART-Schnittstelle (Logikspannung 0 - 3,3 V)
- RX (UART_RX): Datenempfang der UART-Schnittstelle (Logikspannung 0 - 3,3 V)
- OT2: Erfassungssignalausgang (High-Pegel - Person erkannt; Low-Pegel - keine Anwesenheit)
Technische Spezifikation
- Betriebsband: 24 GHz - 24,25 GHz
- Versorgungsspannung: 3,0 V - 3,6 V DC
- Durchschnittliche Stromaufnahme: 50 mA
- Maximale Strahlungsleistung: 11 dBm
- Genauigkeit der Entfernungsmessung: ±0,35 m
- Aktualisierungsrate: 10 Hz
- Reichweite (Wandmontage): Bewegung bis 8 m, Mikrobewegungen bis 6 m
- Reichweite (Deckenmontage): Bewegung bis 5 m, Mikrobewegungen bis 4 m
- Gesamtabmessungen: 20 × 20 mm
- Betriebstemperatur: von -40°C bis +85°C
- Zertifizierungen und Standards: Konformität mit FCC- und CE-Anforderungen
Lieferumfang
- Radarmodul Anwesenheitssensor HLK-LD2420 - 1 Stk.
