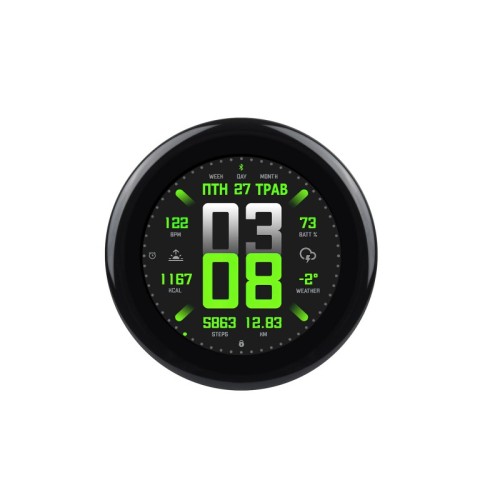

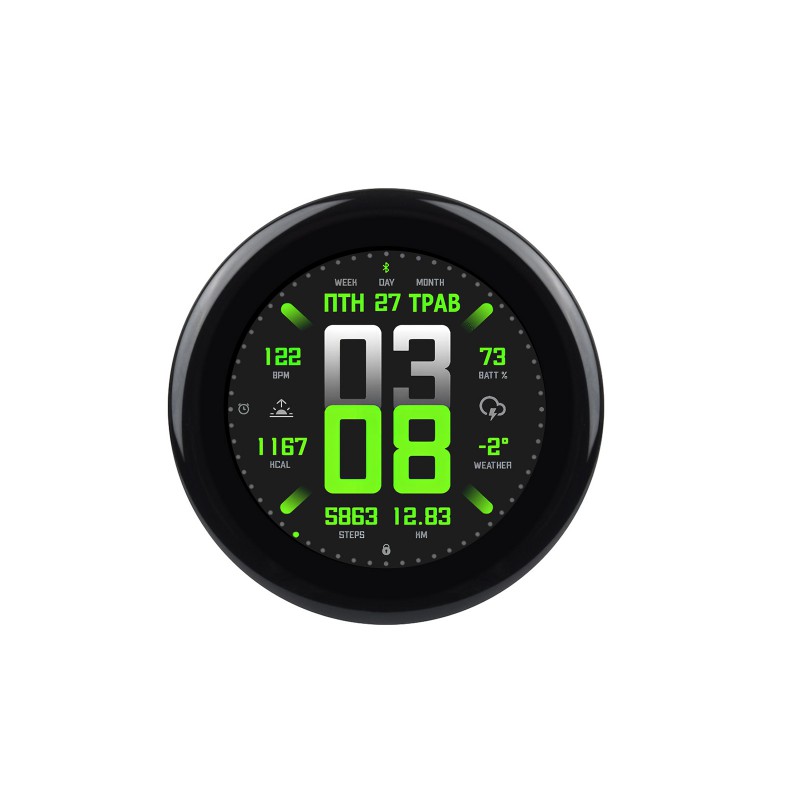

ESP32-S3 Entwicklungsboard mit rundem Touch-Display 2.1" IPS
Fortschrittliches Entwicklungsboard auf Basis des leistungsstarken ESP32-S3-Chips, ausgestattet mit einem runden, kapazitiven IPS-Touchscreen mit einer Diagonale von 2.1 Zoll und einer hohen Auflösung von 480 × 480 Pixeln. Das Modul verfügt über integrierte Wi-Fi 2.4GHz und Bluetooth 5 (LE) Konnektivität und ermöglicht dank des großzügigen Speichers von 16 MB Flash und 8 MB PSRAM eine extrem flüssige Bedienung komplexer grafischer Benutzeroberflächen (z. B. LVGL-Bibliothek). Dies ist eine hervorragende Lösung für das schnelle Prototyping von intelligenten HMI-Panels (Human-Machine Interface), Smart-Home-Systemen und IoT-Geräten mit fortschrittlicher Touch-Interaktion.
Hauptmerkmale:
- Leistungsstarker Dual-Core-Prozessor ESP32-S3 (Xtensa 32-Bit LX7) mit einer Taktfrequenz von bis zu 240 MHz.
- Runder Bildschirm IPS 2.1" (480 × 480 Pixel, 262 Tsd. Farben) mit ST7701-Treiber (RGB-Schnittstelle).
- Kapazitives Single-Point-Touchpanel (CST820-Treiber), gesteuert über I2C-Schnittstelle, mit Interrupt-Unterstützung.
- Drahtlose Konnektivität Wi-Fi 2.4GHz (802.11 b/g/n) sowie Bluetooth 5 (LE) mit eingebauter Keramikantenne (mit der Möglichkeit, auf einen IPEX1-Anschluss umzusteigen).
- Umfangreicher Speicher: 512 KB SRAM, 384 KB ROM sowie externe Chips 16 MB Flash und 8 MB PSRAM.
- Eingebauter 6-Achsen Trägheitssensor IMU (QMI8658) zur Bewegungs- und Positionsverfolgung.
- Integrierte Echtzeituhr (RTC PCF85063) sowie Steckplatz für microSD (TF) Karten.
- Energiemanagement- und Lademodul für Lithium-Akkus 3.7V (MX1.25 Anschluss).
- Optimiert für niedrigen Energieverbrauch – flexible Taktsteuerung und mehrere Energiesparmodi.
Display-Parameter
- Matrix-Typ: IPS LCD
- Bildschirmdiagonale: 2.1 Zoll
- Auflösung: 480 × 480 Pixel
- Anzahl der darstellbaren Farben: 262 Tsd. (262K)
- Display-Schnittstelle: RGB
- LCD-Treiber: ST7701
- Touch-Schnittstelle: I2C
- Touch-Treiber: CST820 (kapazitiv, 1-Punkt)
Umfangreiche Erweiterungsmöglichkeiten
Das Modul ermöglicht eine einfache Verbindung mit zusätzlichen Peripheriegeräten dank herausgeführter Schnittstellen wie GPIO, UART und I2C. Es handelt sich um eine integrierte Plattform, die den Aufbau professioneller Lösungen auf Basis von Benutzeroberflächen erleichtert.

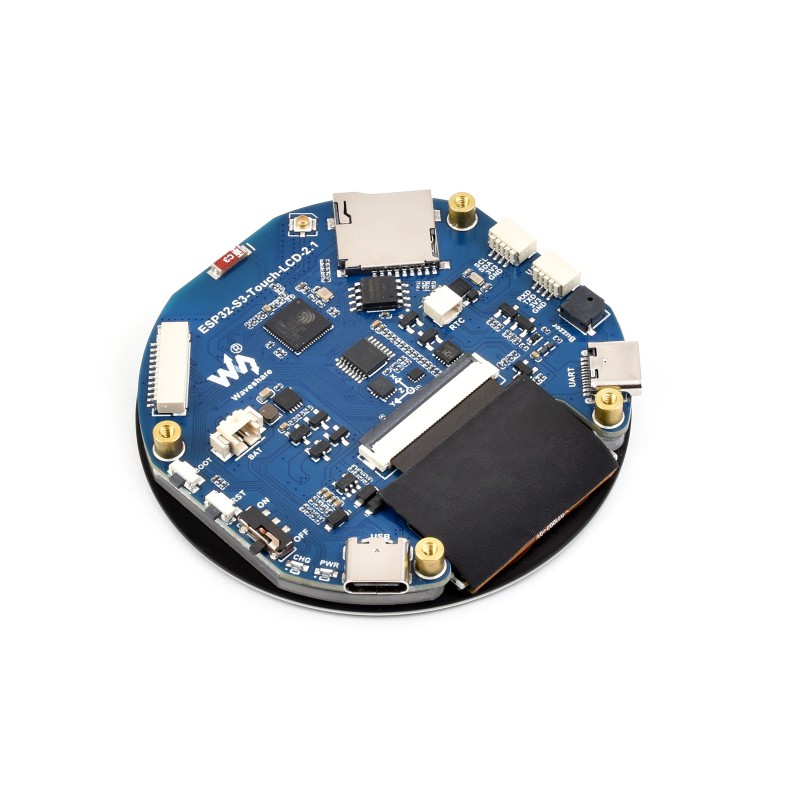

Anordnung der Elemente auf der Platine
- ESP32-S3R8 Chip: Dual-Core-Prozessor (bis zu 240 MHz).
- IMU QMI8658 Sensor: 6-Achsen (3-Achsen Gyroskop und 3-Achsen Beschleunigungsmesser).
- TCA9554PWR Chip: GPIO-Port-Expander.
- FSUSB42UMX Chip: UART-Auswahlschalter (trennt den 4-Pin-Anschluss, wenn ein Kabel an den dedizierten USB-C-Port angeschlossen wird).
- CH343P Chip: USB-UART-Konverter mit automatischer Download-Funktion, erfordert kein manuelles Drücken von Tasten beim Hochladen des Codes.
- Flash-Speicher: 16 MB.
- RTC PCF85063 Chip: präzise Echtzeituhr.
- Batterielademanager: für Lithium-Zellen.
- Spannungsregler ME6217C33M5G: LDO mit einer Strombelastbarkeit von bis zu 800 mA.
- USB-C-Port: Hauptanschluss (Stromversorgung / ESP32-Programmierung).
- Anschluss MX1.25 (2-Pin): Unterstützung für Lithium-Akkus 3.7V (Laden/Entladen).
- Anschluss 12-Pin: multifunktionaler Ausgang für Schnittstellen und Stromversorgung.
- IPEX1-Anschluss: optionaler Anschluss für eine externe Antenne (erfordert das Umlöten einer Widerstandsbrücke).
- microSD (TF) Kartensteckplatz: Massenspeicher und Grafikunterstützung.
- RTC-Batterieanschluss: Notstromversorgung für die Uhr.
- I2C-Anschlüsse: den internen Schaltkreisen der Platine zugewiesen.
- UART-Anschlüsse: aktiv, wenn der USB-C UART-Port nicht verwendet wird.
- USB-C-Port (USB TO UART): integrierte serielle Kommunikation.
- Summer (Buzzer): akustische Signalisierung.
- Betriebs-LED: Betriebsanzeige des Moduls.
- Lade-LED: signalisiert den Ladevorgang des angeschlossenen Akkus.
- Batterie-Ein-/Ausschalter.
- RESET-Taste.
- BOOT-Taste.
Abmessungen der Platine
Lieferumfang
- Entwicklungsboard ESP32-S3-Touch-LCD-2.1B – 1 Stk.
- Kabel 12-Pin SH1.0 (Länge ca. 100 mm) – 1 Stk.
- Kabel 4-Pin SH1.0 (Länge ca. 100 mm) – 2 Stk.
