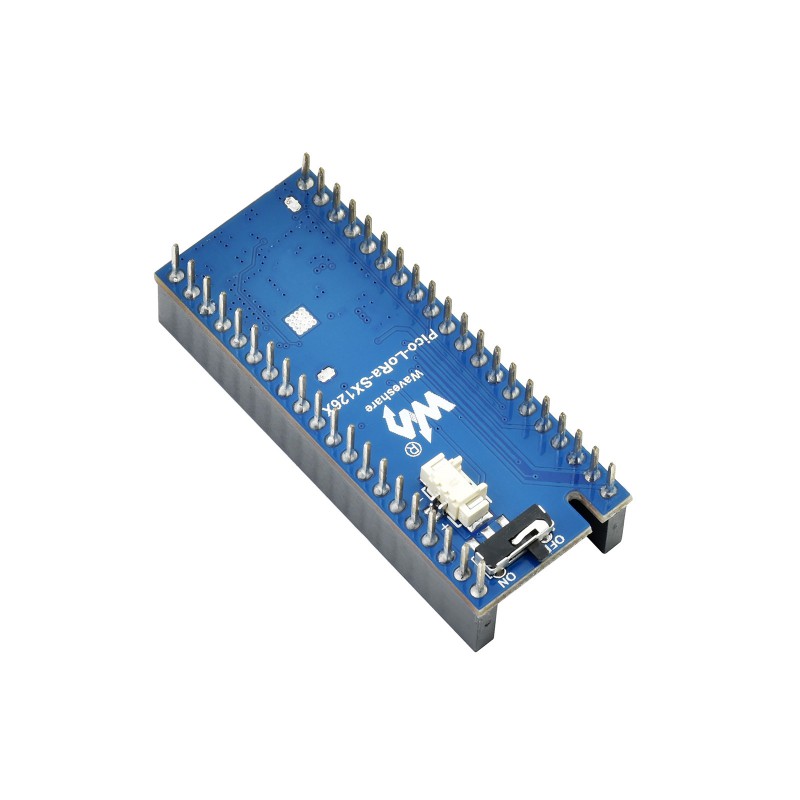

LoRa SX1262 868M Modul für Raspberry Pi Pico – LoRaWAN, 868MHz, Batterieunterstützung
Das LoRa-Erweiterungsmodul (Node) für den Raspberry Pi Pico basiert auf dem SX1262-Chip und bietet eine bessere Leistung als die ältere SX127X-Serie. Die LoRa-Modulationstechnologie löst den Kompromiss zwischen Übertragungsreichweite, Störfestigkeit und Stromverbrauch. Das Modul unterstützt das LoRaWAN-Protokoll und ermöglicht eine schnelle und einfache Verbindung zu TTN- oder ChirpStack-Servern über ein LoRa-Gateway sowie die Nutzung von LoRa Cloud-Diensten.
Hauptmerkmale:
- Standard Raspberry Pi Pico Header – kompatibel mit der gesamten Pico-Serie
- Unterstützung des LoRaWAN-Protokolls, Frequenzband 868MHz (EU)
- Aktiver temperaturkompensierter Kristalloszillator (TCXO) – stabiler Betrieb bei extremen Temperaturen
- Unterstützt FSK-, GFSK-, LoRa-Modulation – exzellente Störfestigkeit und extrem lange Kommunikationsreichweite
- Integrierter PH1.25 Batterieanschluss und Ladeschaltung – ermöglicht den Anschluss und das Laden eines Li-Po-Akkus
- Hohe Empfangsempfindlichkeit (bis zu -148dBm) und programmierbare Sendeleistung (bis zu 22dBm)
- Unterstützung der Präambelerkennung, Datenpaket-Engine bis zu 256 Bytes mit CRC
- Software-Beispiele in C verfügbar
Kompatibilität mit Raspberry Pi Pico
Integrierte Buchsenleisten zur direkten Montage des Raspberry Pi Pico Boards.

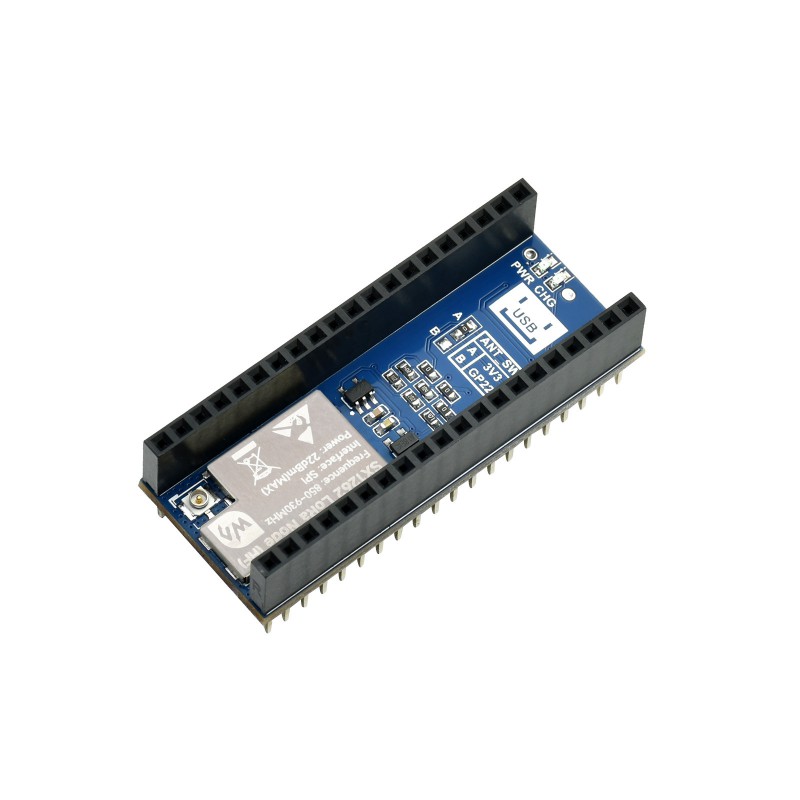

Beschreibung der Onboard-Komponenten
- Raspberry Pi Pico Header
- Statusanzeigen
PWR: Betriebsanzeige
CHG: Ladeanzeige - HF-Schaltersteuerung
A: gesteuert durch High-Pegel
B: gesteuert über GPIO22
- Lade-IC MCP73831
- SX1262 Modul
- IPEX 1 Antennenanschluss
- Netzschalter
- PH1.25 Batterieanschluss
Pinbelegung
Abmessungen
Technische Spezifikation:
- Frequenzband: 868M (863~870MHz)
- HF-Chip: SX1262
- Sendeleistung: 22dBm
- Sendestrom: 118mA @ 22dBm
- Empfangsstrom: 5.3mA @ 125KHz
- Modulation: LoRa / (G)FSK
- Betriebsspannung: 3.3V
- Kommunikationsbus: SPI
- Betriebstemperatur: -40 ~ 85℃
- Abmessungen: 21.00 × 52.00 mm
Lieferumfang
- Pico-LoRa-SX1262-868M Modul x1
- 3.7V 600mAh Li-po Akku x1
- 2DB Antenne x1
- IPEX1 auf SMA Kabel x1
