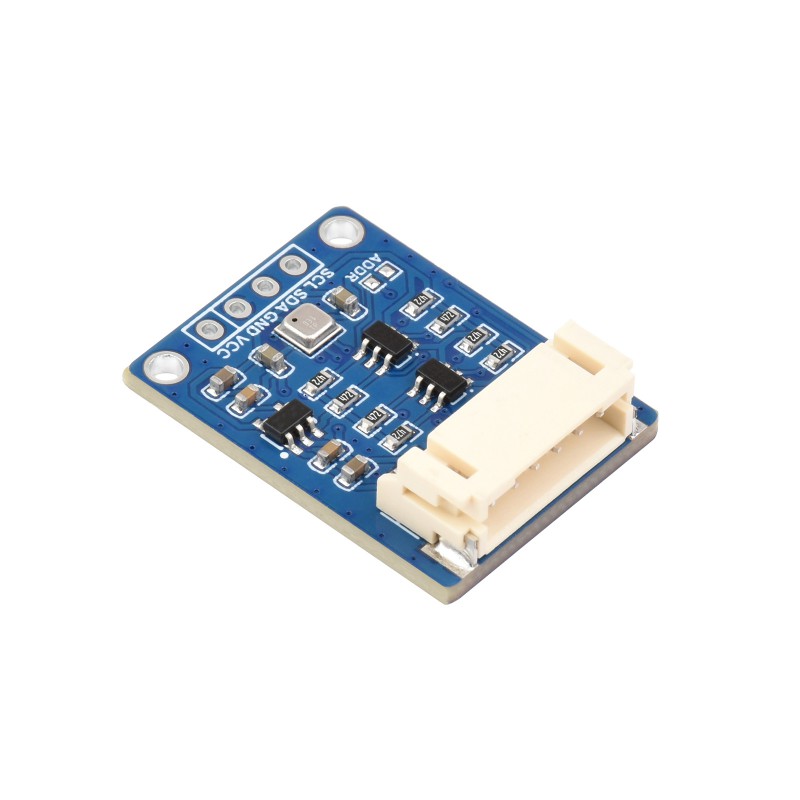

BME680 Umweltsensor
Multifunktionaler Umweltsensor auf Basis des präzisen BME680-Chips, der die gleichzeitige Messung von Temperatur, Luftfeuchtigkeit, barometrischem Druck sowie der Konzentration flüchtiger organischer Verbindungen (VOC) ermöglicht. Dank des integrierten Spannungswandlers ist das Modul direkt kompatibel mit Mikrocontrollern, die mit einer Logik von 3.3V und 5V arbeiten, wie z. B. Raspberry Pi, Arduino oder ESP32.
Hauptmerkmale:
- Integrierter BME680-Chip zur Messung von Umgebungsparametern und zur Erkennung von VOC-Gasänderungen.
- Standardmäßige Kommunikation über den I2C-Bus mit der Möglichkeit, die Adresse zu konfigurieren (0x77 / 0x76).
- Unterstützung für optionale Kommunikation über die SPI-Schnittstelle (aktiviert durch den CS-Pin).
- Eingebauter Logikpegelwandler, kompatibel mit einer Spannungsversorgung von 3.3V und 5V.
- Umfangreiche Online-Dokumentation und Anwendungsbeispiele für gängige Programmierplattformen.

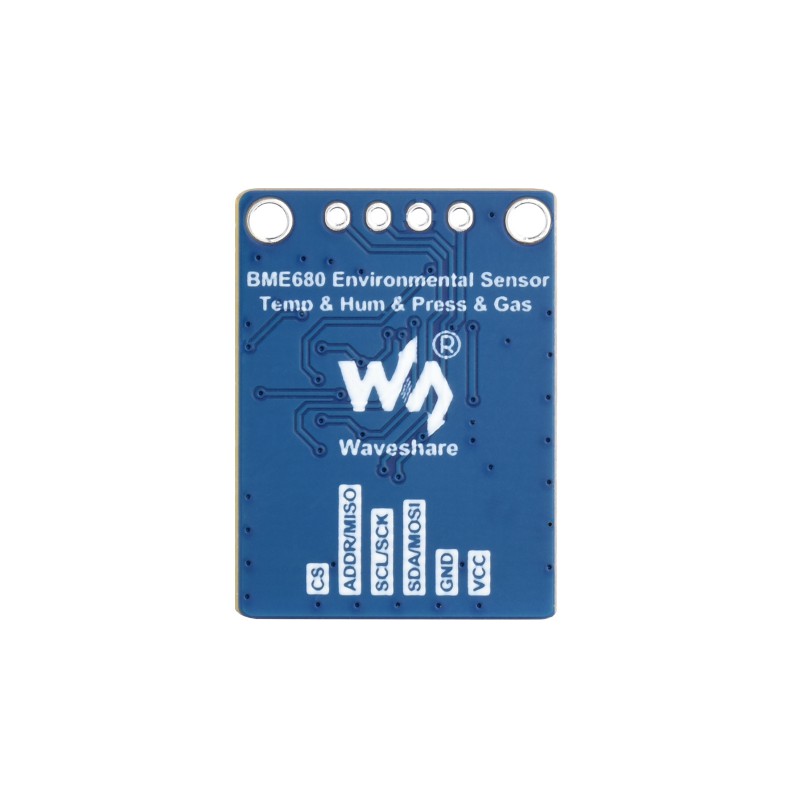

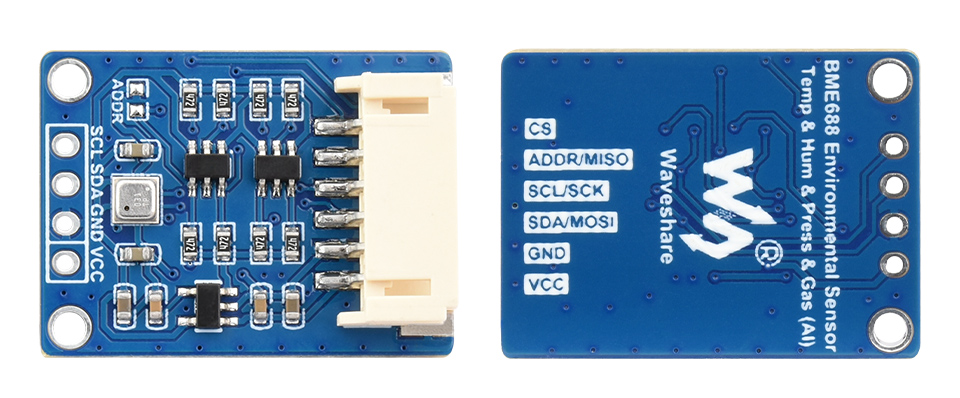

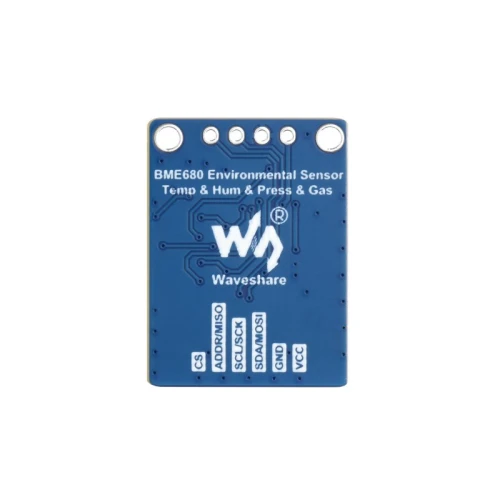

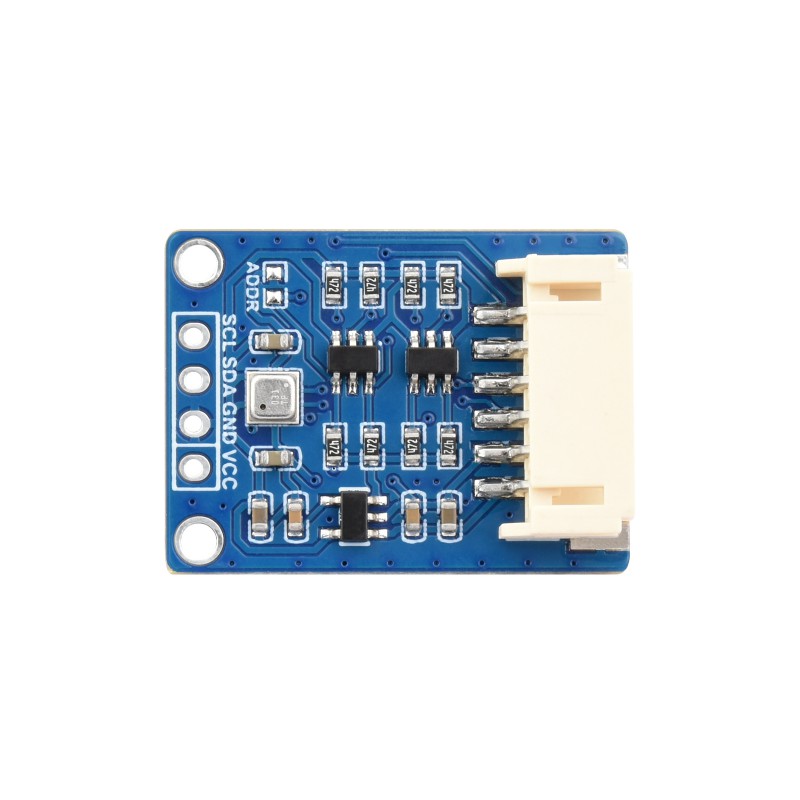

Unterstützung der Schnittstellen I2C und SPI
Das Modul kann über die I2C- oder SPI-Schnittstelle mit einem Hauptcontroller kommunizieren. Der Standard-Betriebsmodus ist I2C, bei dem der Benutzer die Adresse des Chips anpassen kann, was den kaskadierten Anschluss mehrerer Geräte an denselben Bus erleichtert.
- VCC: Spannungsversorgung 3.3V oder 5V.
- GND: Masse des Systems.
- SDA / MOSI: I2C-Datenleitung / Master-Datenausgang, Slave-Eingang (SPI).
- SCL / SCK: I2C-Taktleitung / Takteingang (SPI).
- ADDR / MISO: I2C-Adressauswahl / Master-Dateneingang, Slave-Ausgang (SPI).
- CS: Chip-Select-Pin für die SPI-Schnittstelle (Low-Pegel aktiviert den Chip).

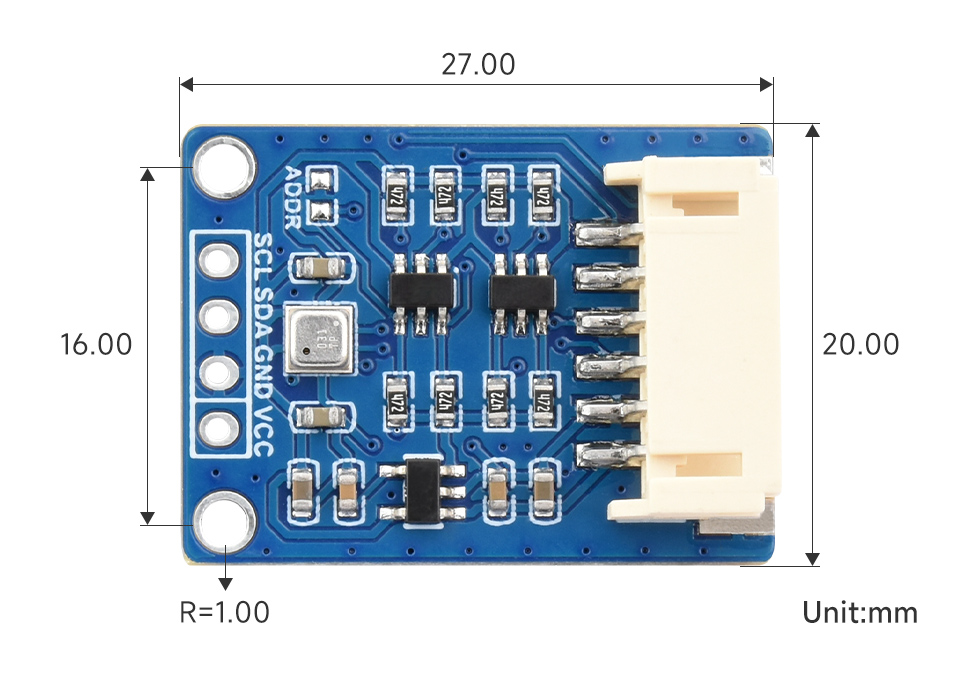

Modulabmessungen
Technische Spezifikation
- Chiptyp: BME680
- Gemessene Parameter: Barometrischer Druck, Temperatur, Luftfeuchtigkeit, VOC-Gase
- Kommunikationsschnittstellen: I2C und SPI
- Betriebsspannung: 3.3V / 5V
- Temperaturmessbereich: -40°C bis 85°C
- Genauigkeit der Temperaturmessung: ±1.0°C (für den Bereich 0~65°C)
- Feuchtigkeitsmessbereich: 0~100% RH
- Genauigkeit der Feuchtigkeitsmessung: ±3% RH
- Druckmessbereich: 300~1100 hPa
- Genauigkeit der Druckmessung: ±0.6 hPa (für den Bereich 0~65°C)
- Gaserkennung: Erkennung von VOC-Konzentrationsänderungen (erfordert eine dedizierte Bibliothek für IAQ)
- Gesamtabmessungen: 27 mm x 20 mm

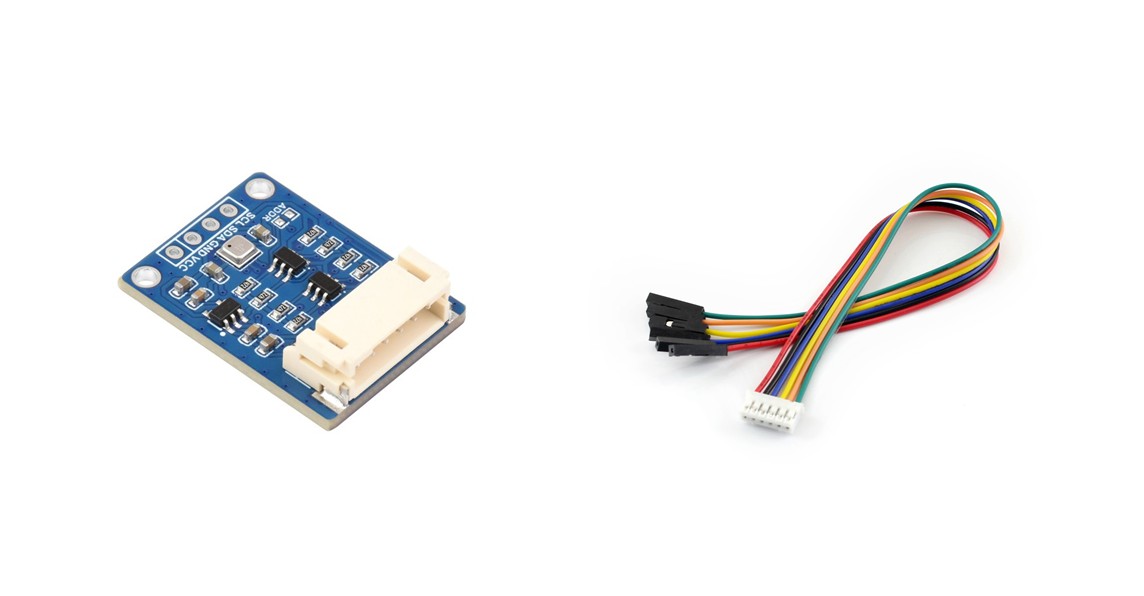

Lieferumfang
- BME680 Umweltsensor - 1 Stk.
- Verbindungskabel PH2.0 6PIN mit einer Länge von ca. 20 cm - 1 Stk.
