Zigbee-Wanddimmer SONOFF Orb-ZBDIM MINI-ZBDIM-E 400W 230V Energiemessung

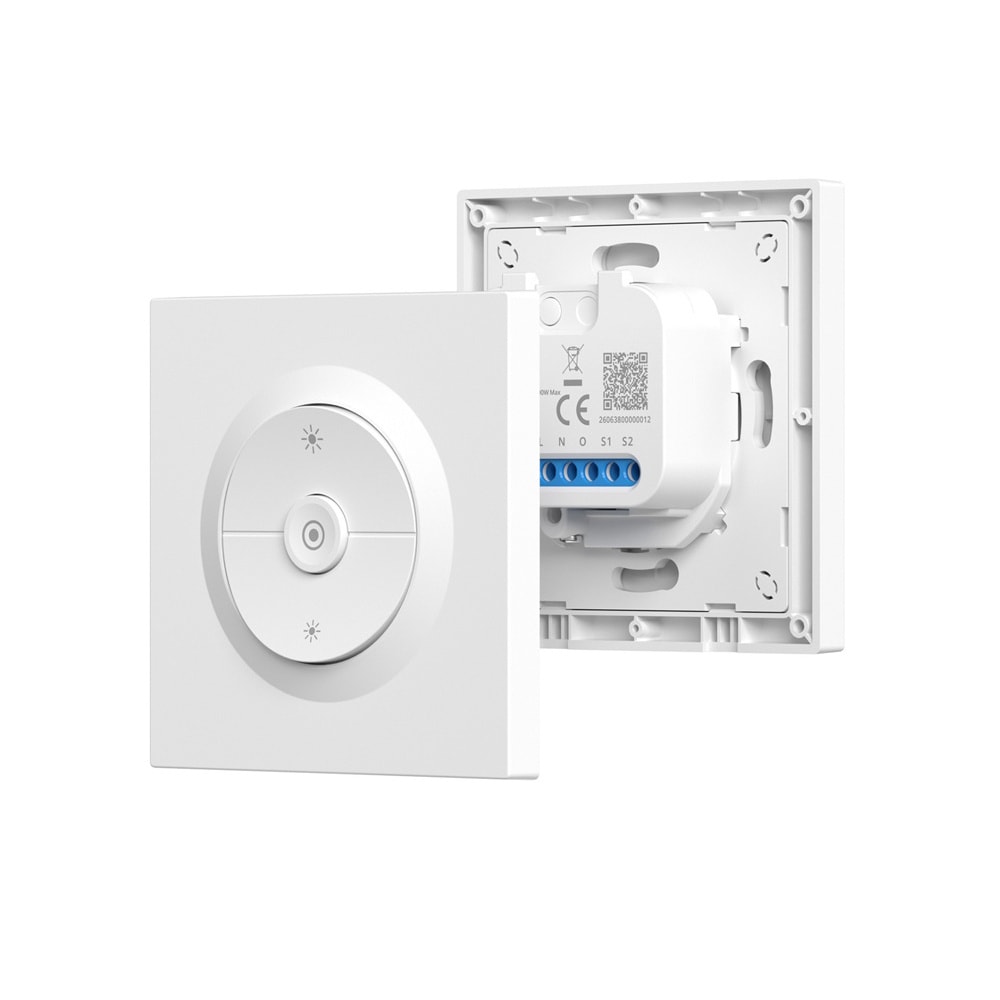

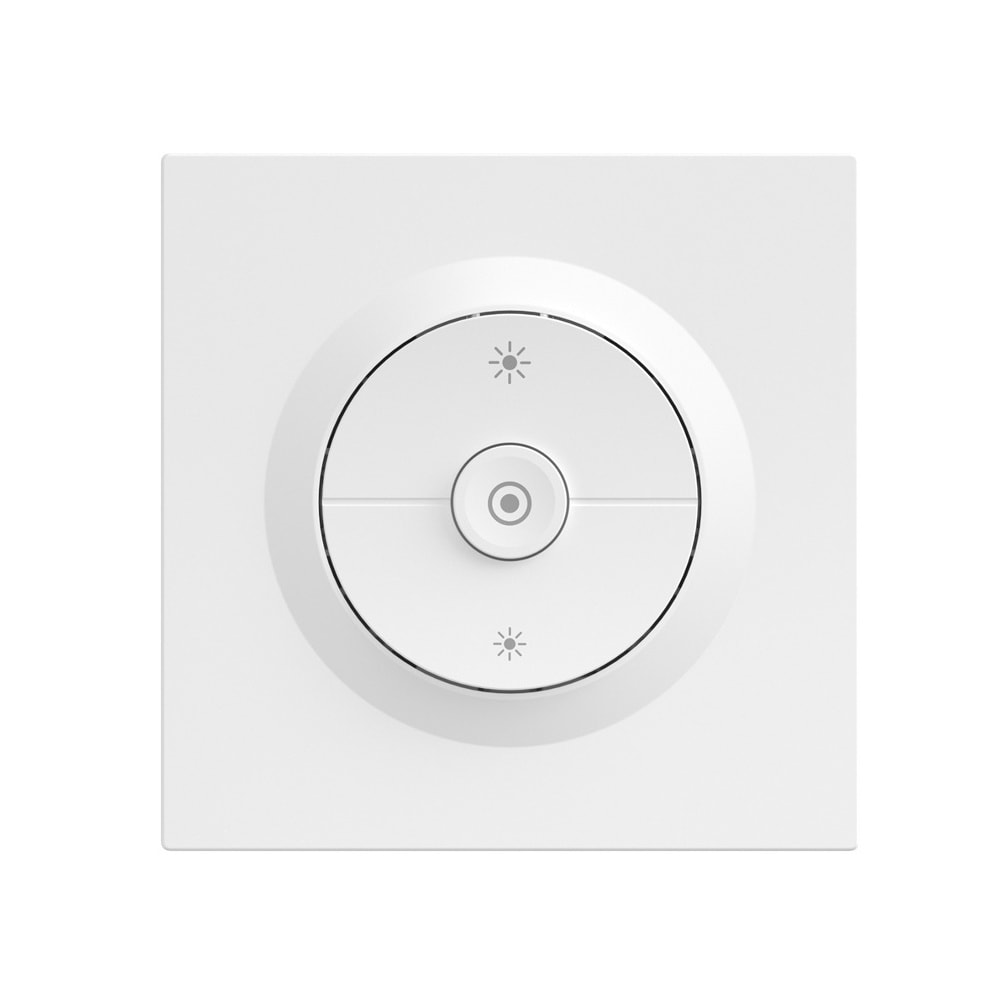

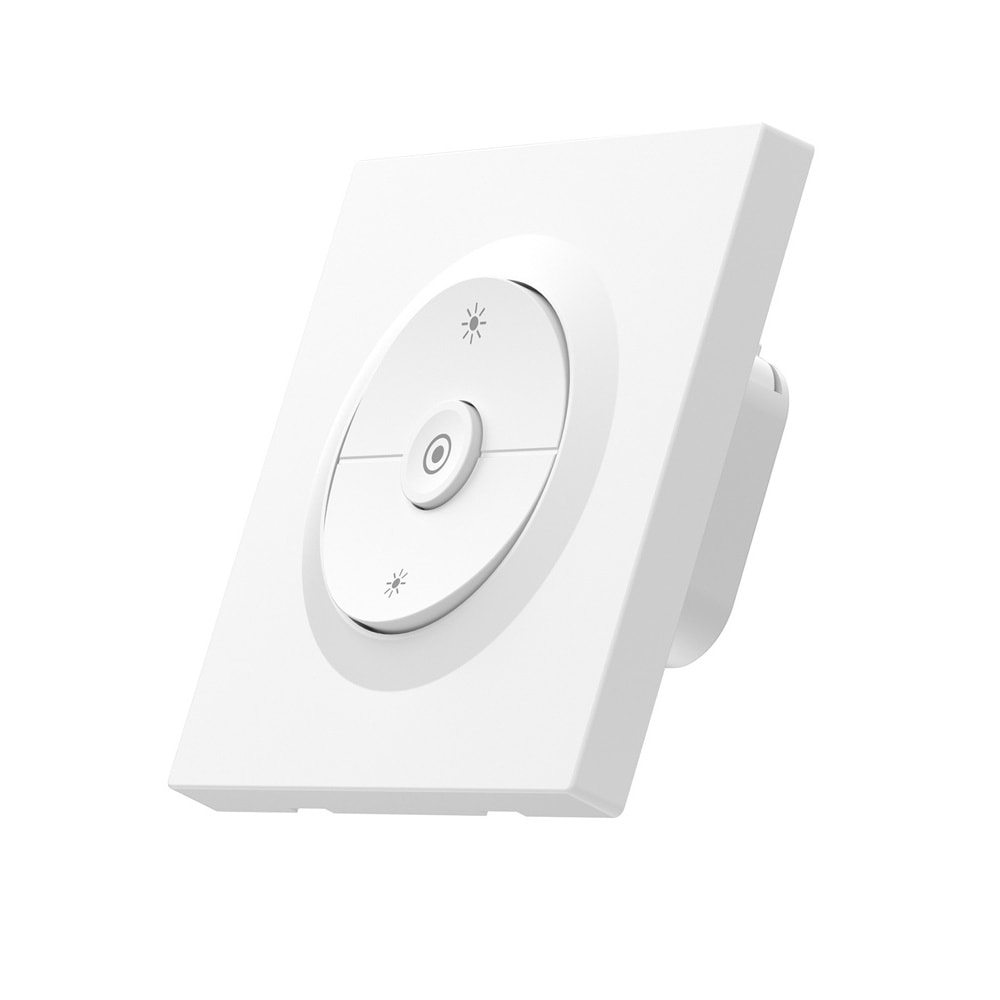

SONOFF Orb-ZBDIM (MINI-ZBDIM-E) ist ein Zigbee-Lichtdimmer aus der Fusion-Serie, der für die Wandmontage in 220–240 V AC-Installationen konzipiert ist. Das Modul ermöglicht eine stufenlose Helligkeitsregelung von 0% bis 100%, die Überwachung des Stromverbrauchs in Echtzeit und fungiert als Zigbee-Router zur Verstärkung des Netzwerks. Für den ordnungsgemäßen Betrieb erfordert der Dimmer den Anschluss eines Neutralleiters sowie die Kopplung mit einem kompatiblen Zigbee-Gateway.
Hauptmerkmale:
- Stufenlose Helligkeitsregelung im Bereich von 0% bis 100% mit automatischem und manuellem Kalibrierungsmodus.
- Aktuelle Messung von Leistungsparametern sowie Überwachung des Stromverbrauchs.
- Betrieb als Zigbee-Router (Repeater) zur Erhöhung der Stabilität und Reichweite des Mesh-Netzwerks.
- Kompatibilität mit Home Assistant, Amazon Alexa und Zigbee-basierten Systemen.
- Integrierte elektrische Schutzvorrichtungen gegen Überlastung, Überstrom und Überhitzung.
- Unterstützung von ohmschen Lasten bis 400 W und dimmbaren LED-Quellen bis 200 VA.
- Erfordert eine vollständige Elektroinstallation mit Neutralleiter (N).
Stufenloses Dimmen im vollen Bereich von 0% bis 100%
Der Orb-ZBDIM-Dimmer ermöglicht die Anpassung der Lichtintensität im Bereich von 0% bis 100% je nach Tageszeit und Bedürfnissen der Bewohner. Die integrierte automatische und manuelle Kalibrierungsfunktion reduziert Flackern und plötzliche Helligkeitssprünge bei minimalen Leuchtschwellen.
Auswahl der Lichtquellen und Kompatibilität
Das Gerät arbeitet mit dimmbaren LED-Quellen (bis 200 VA), herkömmlichen Glühlampen, Halogenlampen und dimmbaren elektronischen Transformatoren zusammen. Bitte beachten Sie, dass nicht jede Glühbirne dimmbar ist – die installierte Lichtquelle muss ausdrücklich als dimmbar gekennzeichnet sein (z. B. „dimmable“). Der Dimmer ist nicht kompatibel mit CFL-Leuchtstofflampen, Leuchtstoffröhren, LED-Streifen ohne dediziertes dimmbares Netzteil oder induktiven Lasten wie Motoren oder Ventilatoren.
Überwachung des Energieverbrauchs in Echtzeit
Das integrierte Messmodul erfasst den aktuellen Stromverbrauch der angeschlossenen Leuchten. Die an das System übertragenen Daten ermöglichen eine kontinuierliche Kontrolle des Stromverbrauchs und die Überprüfung der Einsparungen durch die Reduzierung der Lichthelligkeit.
Zigbee-Konnektivität, Router-Funktion und erforderliche Gateways
Dank des Zigbee-Funkchips (MCU EFR32MG21) arbeitet der Dimmer mit gängigen Smart-Home-Ökosystemen zusammen. Das Gerät wird kontinuierlich über das 230 V-Netz versorgt, wodurch es als Zigbee-Netzwerk-Router fungiert, Datenpakete an andere Installationselemente weiterleitet und Funklöcher eliminiert.
Für den Betrieb des Dimmers ist ein externes Zigbee-Gateway 3.0 erforderlich, zum Beispiel SONOFF ZBBridge-P oder ein Multiprotokoll-Gateway SONOFF Bridge-M (Bridge Max Matter Zigbee).
Installationshinweise und Sicherheit
Das Gerät ist für den Betrieb in Netzen mit einer Nennspannung von 220–240 V AC 50 Hz ausgelegt. Die Betriebsspannung darf diesen Bereich weder überschreiten noch unterschreiten. Für eine korrekte Montage ist die Zuleitung eines Phasenleiters (L) und eines Neutralleiters (N) erforderlich. Die Betriebssicherheit wird durch ein System unterstützt, das den elektrischen Zustand überwacht und bei Überlastung, Kurzschluss oder übermäßiger Temperatur die Stromzufuhr unterbricht.
Einbaumaße
Technische Spezifikation

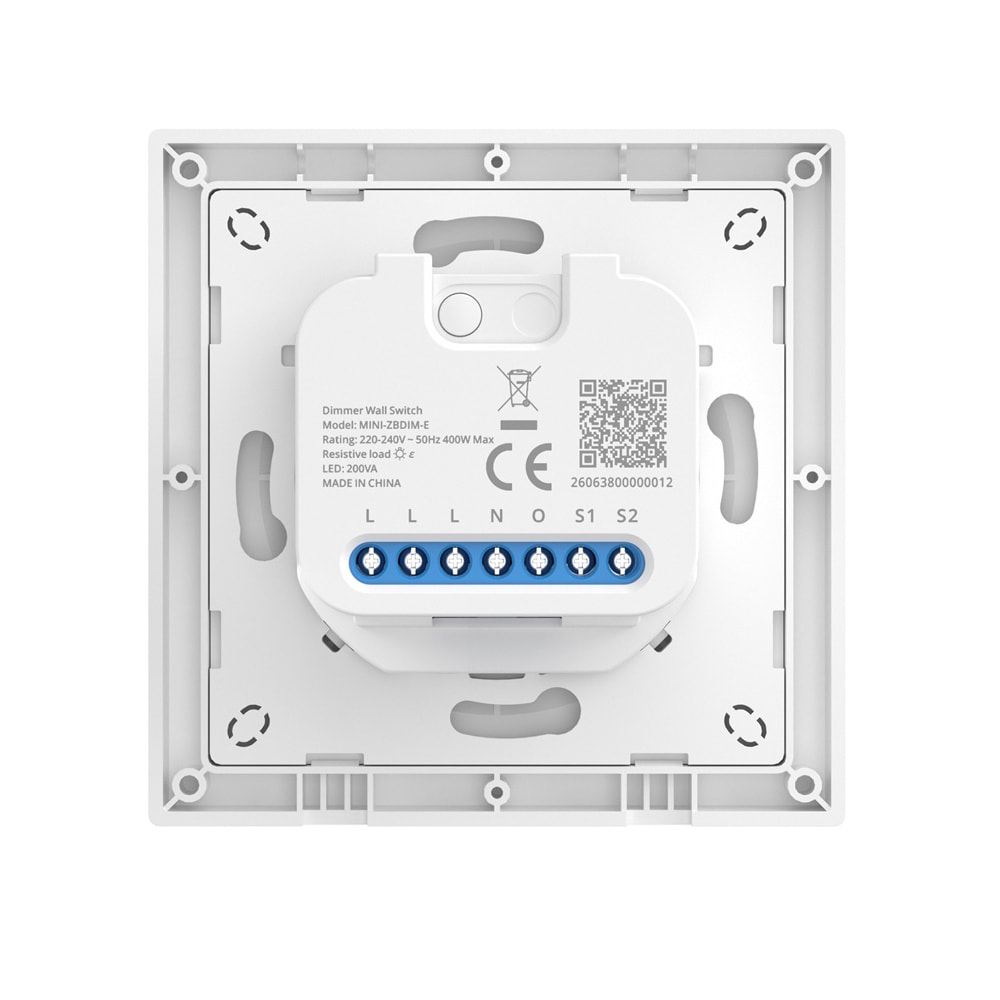

- Modell: MINI-ZBDIM-E
- Produktname: Orb-ZBDIM (Fusion-Serie)
- Mikrocontroller (MCU): EFR32MG21
- Verbindungsprotokoll: Zigbee (Router-Funktion)
- Versorgungsspannung: 220–240 V AC ~ 50 Hz
- Max. ohmsche Last: 400 W
- Max. LED-Last: 200 VA
- Installationsanforderung: Neutralleiter (N)
- Abmessungen: 86 × 86 × 34 mm
- Nettogewicht: 83 g
- Gehäusematerial: PC
- Betriebstemperatur: -10°C bis 40°C
- Betriebsfeuchtigkeit: 5%–95% RH (nicht kondensierend)
- Zertifikate: CE, RoHS
Lieferumfang
- Dimmermodul SONOFF Orb-ZBDIM (MINI-ZBDIM-E) – 1 Stk.
- Bedienungsanleitung – 1 Stk.
Häufig gestellte Fragen (FAQ)
- Welche Arten von Lasten und Glühbirnen können mit dem Dimmer verwendet werden?
Kompatibel sind dimmbare LED-Lampen (als dimmbar gekennzeichnet), herkömmliche Glüh- und Halogenlampen sowie dimmbare elektronische Transformatoren für Niederspannungsinstallationen. Das Gerät ist nicht kompatibel mit CFL-Leuchtstofflampen, Leuchtstoffröhren, LED-Streifen ohne dediziertes Netzteil oder induktiven Lasten. - Warum schaltet sich die LED-Lampe bei der minimalen Helligkeitseinstellung nicht ein?
Einige LED-Lampen benötigen eine höhere Startspannung. Verwenden Sie in der eWeLink-App die manuelle Kalibrierungsoption und erhöhen Sie die minimale Helligkeitsstufe auf einen Wert, bei dem die Lichtquelle zuverlässig startet. - Erfordert der Orb-ZBDIM einen Neutralleiter?
Ja, das Gerät benötigt einen Neutralleiter (N) in der Unterputzdose für die korrekte Stromversorgung und den stabilen Betrieb des Moduls. - Kann eine automatische Kalibrierung der Glühbirne ohne die eWeLink-App durchgeführt werden?
Ja, der automatische Kalibrierungsvorgang kann manuell gestartet werden, indem die Taste am Gerätegehäuse für 10 Sekunden gedrückt gehalten wird.
