Dwukanałowy generator PWM 1Hz-150kHz 5-30V
product unavailable
Description

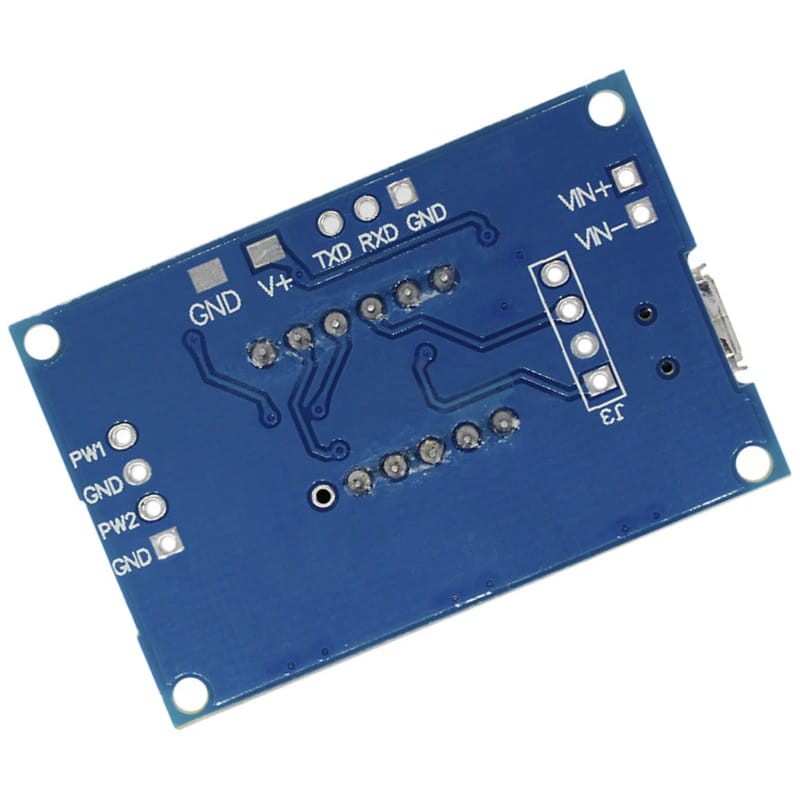

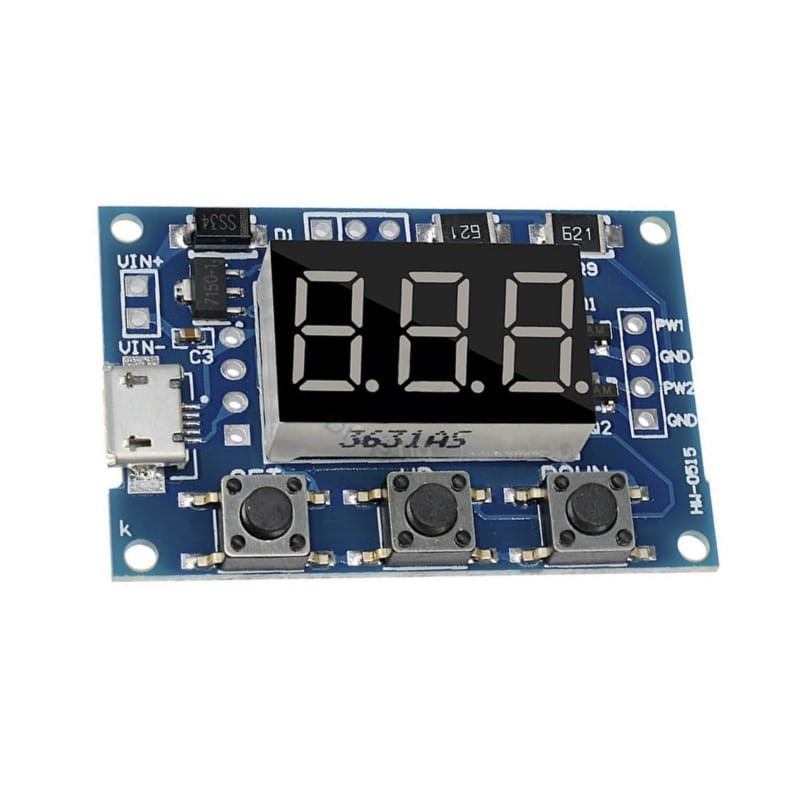

Dwukanałowy generator PWM, umożliwiający generowanie dwóch niezależnych sygnałów prostokątnych o częstotliwości 1Hz-150kHz oraz wypełnieniu 0-100%. Amplituda sygnału wyjściowego jest taka sama jak napięcia zasilania, moduł możemy zasilić napięciem 5V za pomocą wejścia microUSB lub poprzez dodatkowe złącze, napięciem od 5 do 30V DC. Parametry przebiegu PWM wyświetlane są na wyświetlaczu LED, ustawiamy je za pomocą 3 przycisków. Po odłączeniu zasilania moduł zapamiętuje ostatnie ustawienia. Dopuszczalne obciążenie wyjść 30mA. Wymiary: 30x45mm.
Moduł znajdzie zastosowanie jako generator sygnału dla sterowników silników, tester, generator PWM dla ściemniaczy oraz regulatorów.
Sposób działania:
Przyciskiem SET wybieramy parametr, który chcemy zmienić, oznaczenia parametrów:
- FA1 - częstotliwość sygnału na wyjściu PW1
- dU1 - wypełnienie sygnału na wyjściu PW1
- FA2 - częstotliwość sygnału na wyjściu PW2
- dU2 - wypełnienie sygnału na wyjściu PW2
zmniejszenie oraz zwiększenie parametrów dokonujemy przytrzymując przyciski UP, DOWN.
Wybór częstotliwości sygnału został podzielony na 3 zakresy, zmiany dokonujemy po wejściu w parametr FA1 lub FA2 przytrzymujemy na kilka sekund przycisk SET po puszczeniu, kropka na wyświetlaczu zmieni miejsce potwierdzając zmianę zakresu.
Oznaczenie zakresów częstotliwości:
- xxx - bez kropki na wyświetlaczu zakres 0-999Hz
- xx.x zakres 0.1kHz do 99.9kHz
- x.x.x zakres 1kHz do 150kHz
Moduł umożliwia również sterowanie za pomocą portu szeregowego. Ustawienie portu: 9600,8,1 bez kontroli.
Parametry, które przyjmuje moduł:
S1FXXXT : ustawia częstotliwość wyjścia PWM1 XXX HZ (001 ~ 999)
S1FXX.XT : ustawia częstotliwość wyjścia PWM1 XX.X kHZ (00.1 ~ 99.9)
S1F:X.X.X.T : ustawia częstotliwość wyjścia PWM1 XXX kHZ (0.0.1 ~ 1.5.0..)
S1DXXXT: ustawia wypełnienie wyjścia PWM1 XXX; (001 ~ 100)
S2DXXXT: ustawia wypełnienie wyjścia PWM2 XXX; (001 ~ 100)
Poprawne przyjęcie parametrów moduł potwierdza odpowiedzią: DOWN, w przeciwnym wypadku zwraca FALL.
