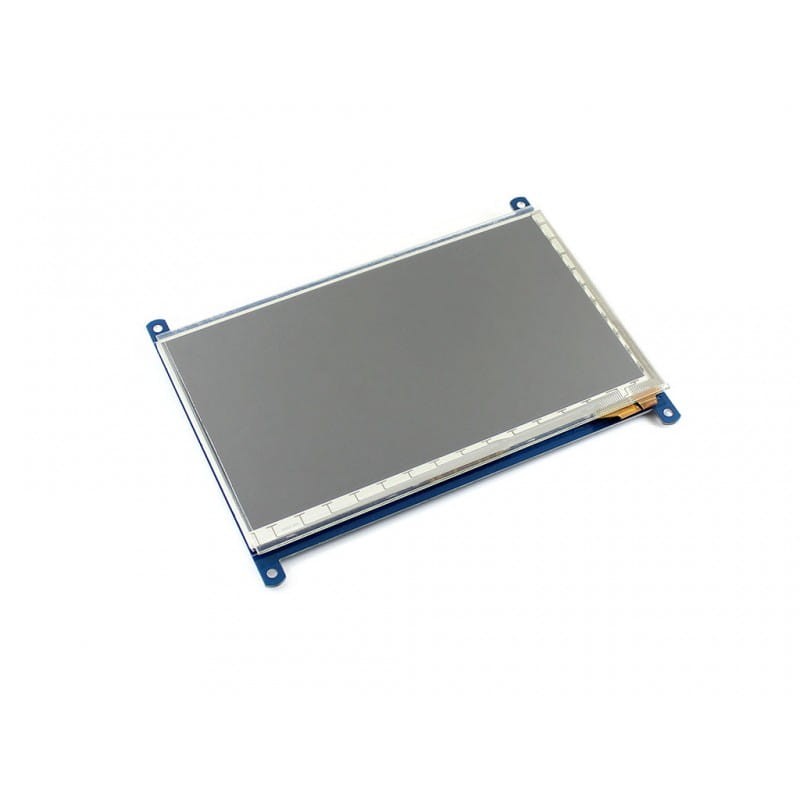

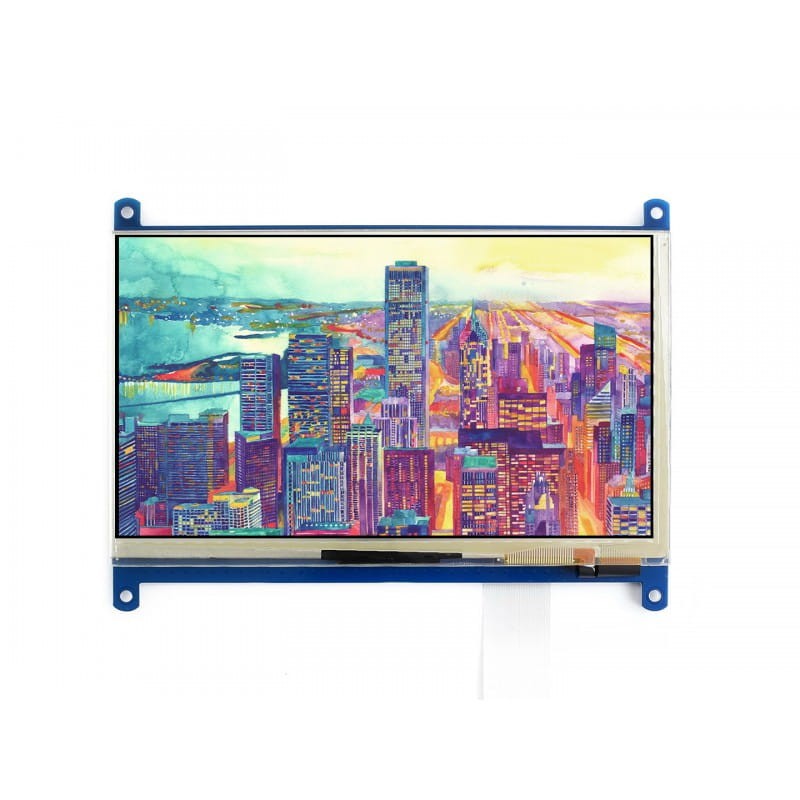

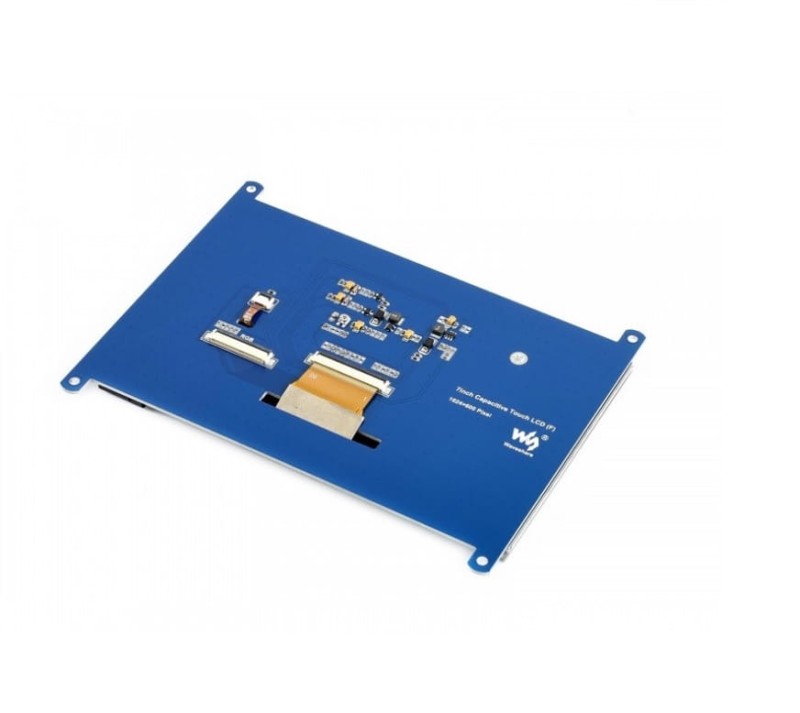

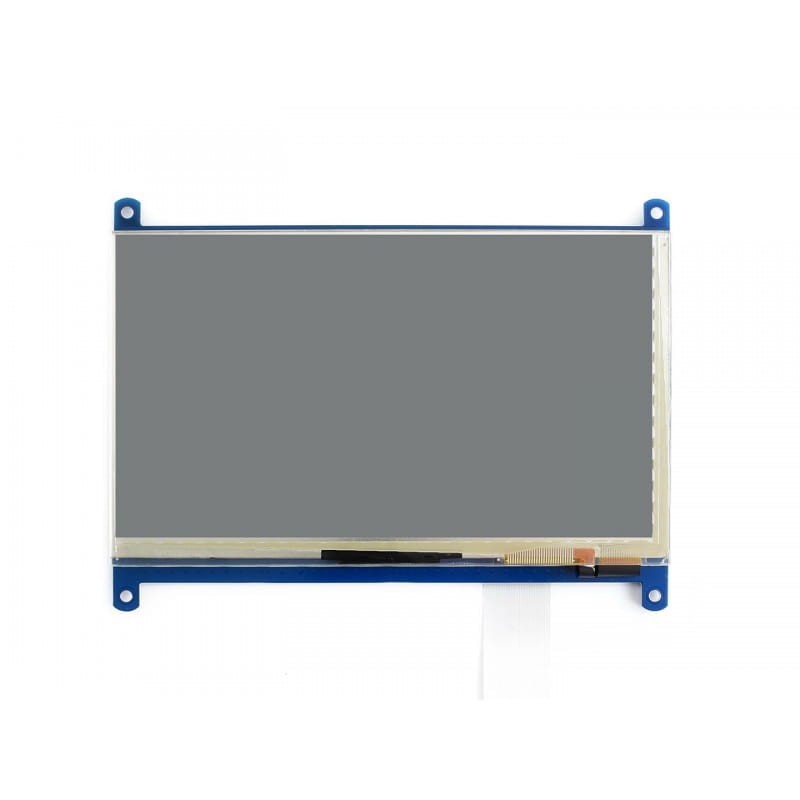

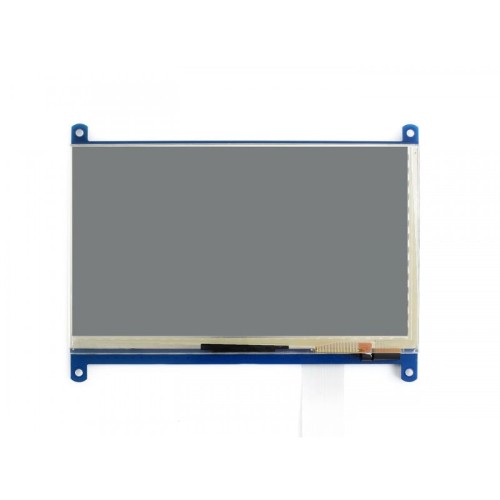

Wyświetlacz LCD 7" 1024x600 pojemnościowy panel dotykowy

Price: €41.62
incl. 23% TAX, excl. shipping costs
41.62
quantity szt.

product unavailable

Vendor: WaveShare
Product code: 7inch Capacitive Touch LCD (F) Waveshare 11468

Description

Wyświetlacz LCD 7" o rozdzielczości 1024*600 z pojemnościowym panelem dotykowym.

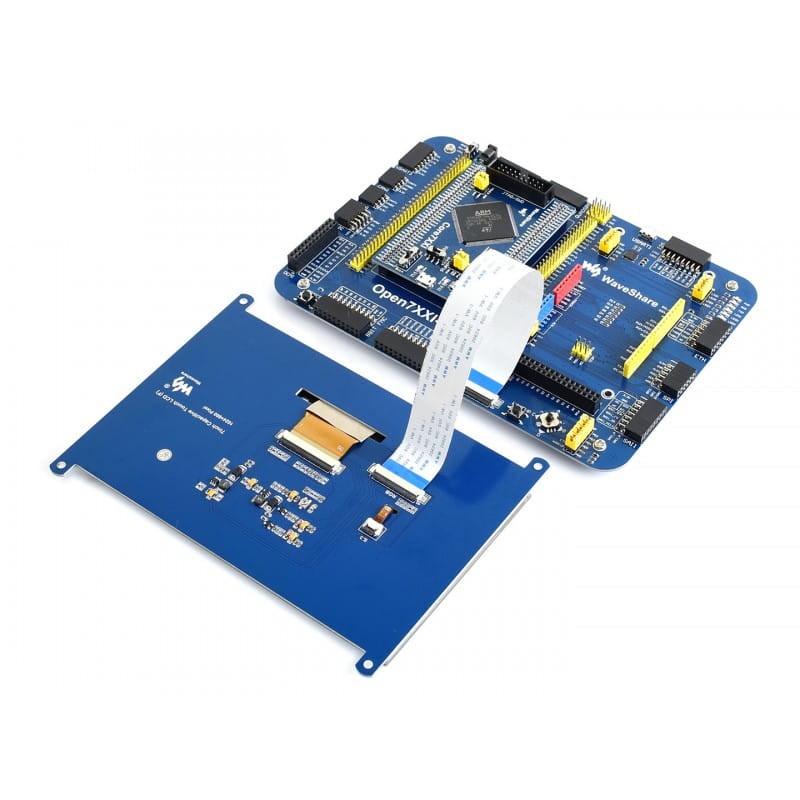

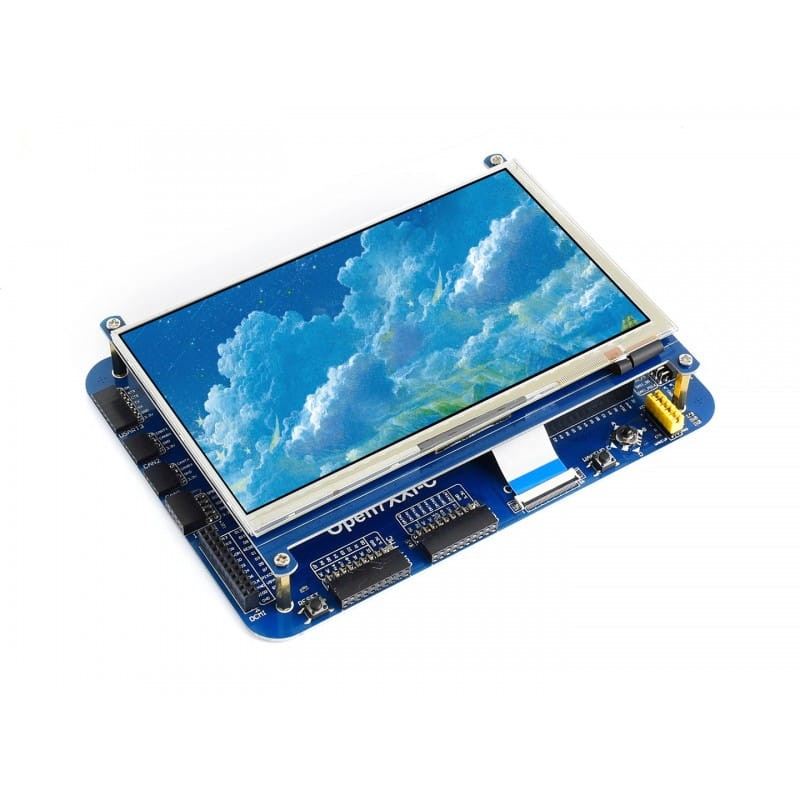

Wyświetlacz współpracuje z zestawem rozwojowym OPEN746I dla  mikrokontrolera STM32F746IGT6.



Specyfikacja:

Wyp LCD TFT
Interfejs RGB
 Kontroler panela dotykowego    GT811
Typ panela dotykowego  Pojemnościowy (5 punktów)
Podświetlanie LED
Wymiary wyświetlacza (mm) 154.21 (W) × 85.92 (H)
Dot Pitch (mm) 0.0502 (W) × 0.1432 (H)
Rozdzielczość 1024 x 600 (Pixel)
Napięcie pracy 3.0V~3.6V





Opis wyprowadzeń:



PIN NO.SYMBOLDESCRIPTIONTypeFUNCTION
1 BL_VDD Power positive Power Backlight power, connects to 5V power supply
2 BL_VDD
3 GND Ground GND
4 VDD Power positive Connects to 3.3V power supply
5 R0 Data pin Input Red data
6 R1
7 R2
8 R3
9 R4
10 R5
11 R6
12 R7
13 G0 Data pin Input Green data
14 G1
15 G2
16 G3
17 G4
18 G5
19 G6
20 G7
21 B0 Data pin Input Blue data
22 B1
23 B2
24 B3
25 B4
26 B5
27 B6
28 B7
29 GND Ground Power GND
30 DCLK LCD clock Input LCD clock signal
31 DISP Backlight control enable Input Enabled/Disable backlight control
32 HSYNC Horizontal Synchronization Input Horizontal Synchronization signal input
33 VSYNC Vertical Synchronization Input Vertical Synchronization signal input
34 DE Control mode selection Input DE = 0 : SYNC mode
DE = 1 : DE mode
35 PWM Backlight brightness adjustment Input PWM signal for adjusting backlight
36 GND Ground Power GND
37 I2C_SDA I2C data Input/Output I2C data pin, read/write data
38 I2C_SCL I2C clock Input I2C clock pin
39 CAP_RST Reset Input Reset the TP controller
40 CAP_INT Interrupt Output External touch interrupt

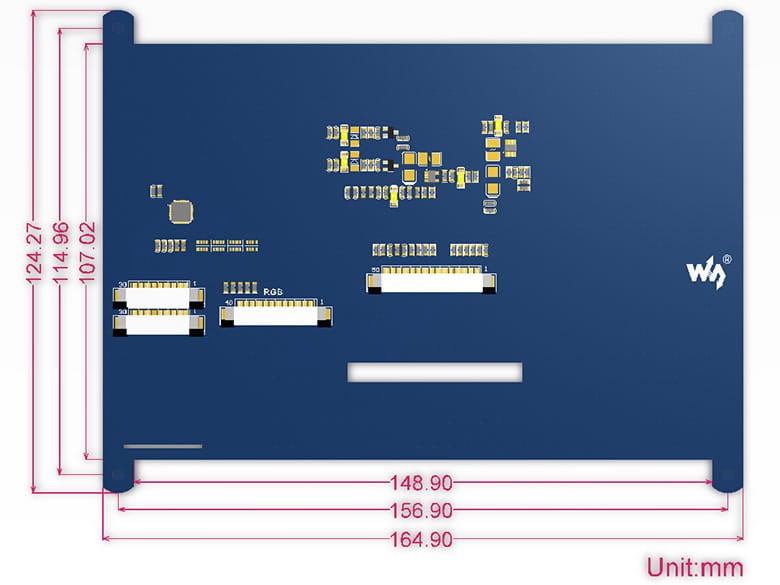

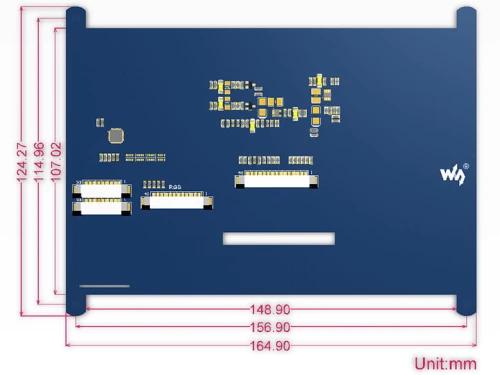

Wymiary:



Więcej informacji:

Wiki : www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_(F)

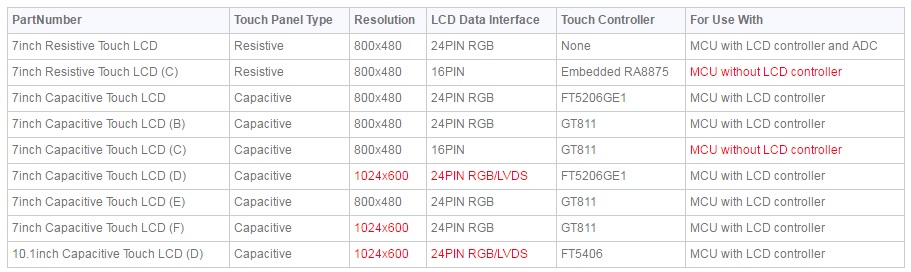

Inne dostępne wyświetlacze:
