Zasilacz z woltomierzem oraz amperomierzem MP2307
product unavailable
Description

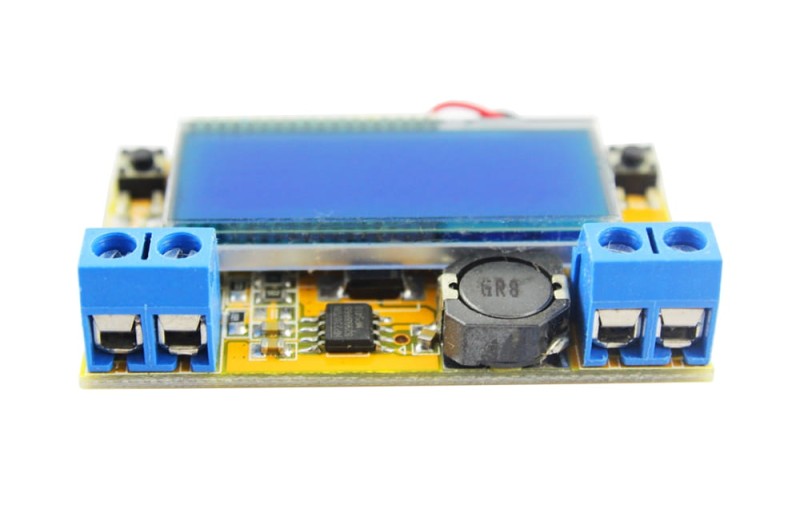

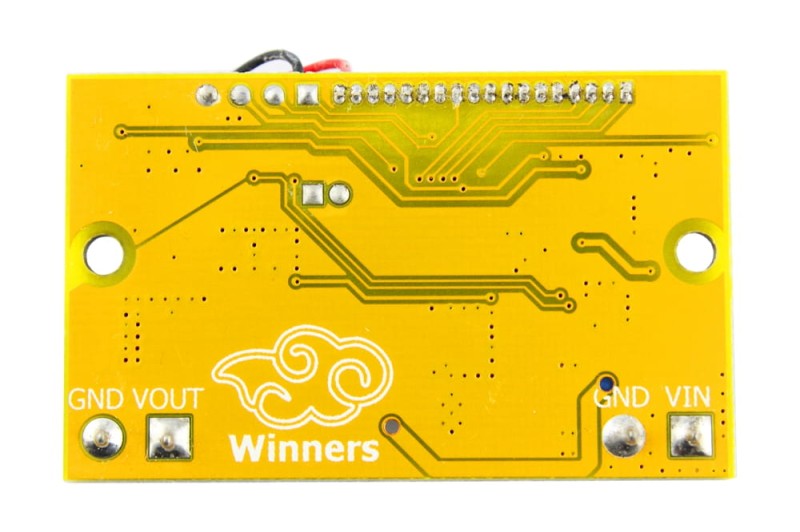

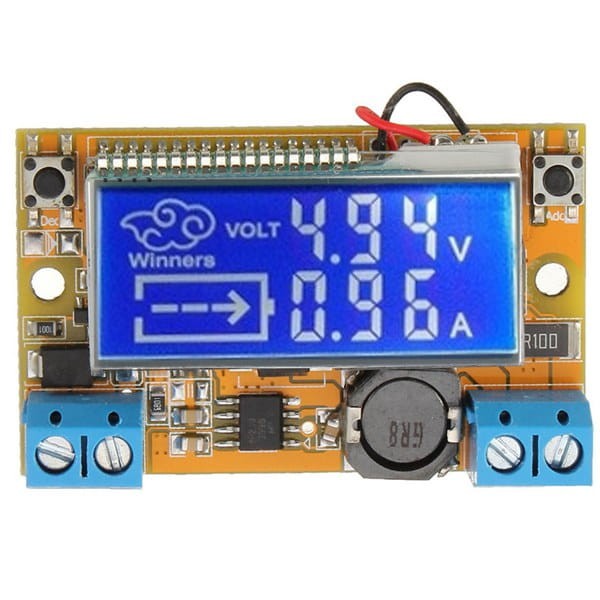

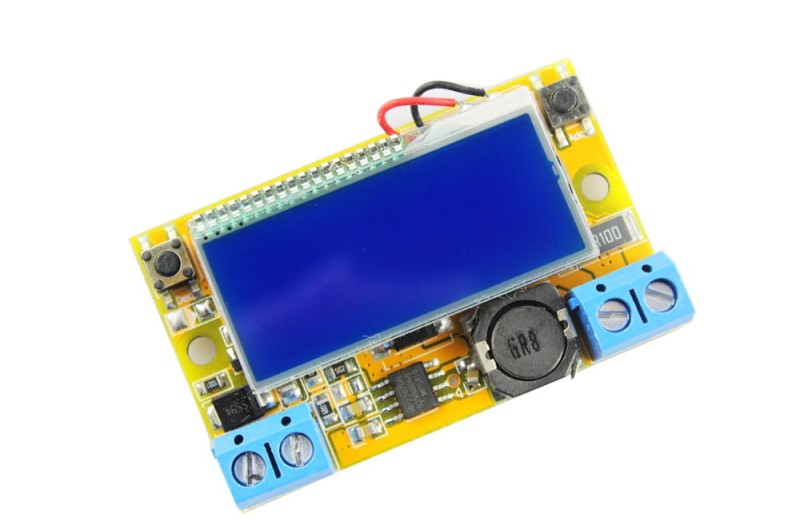

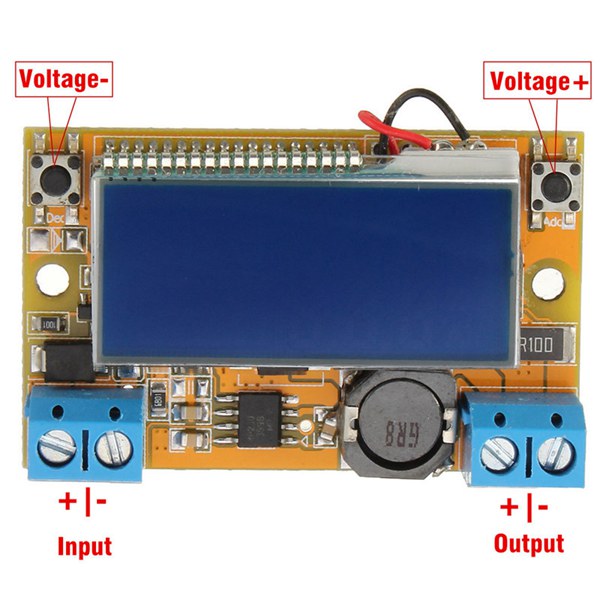

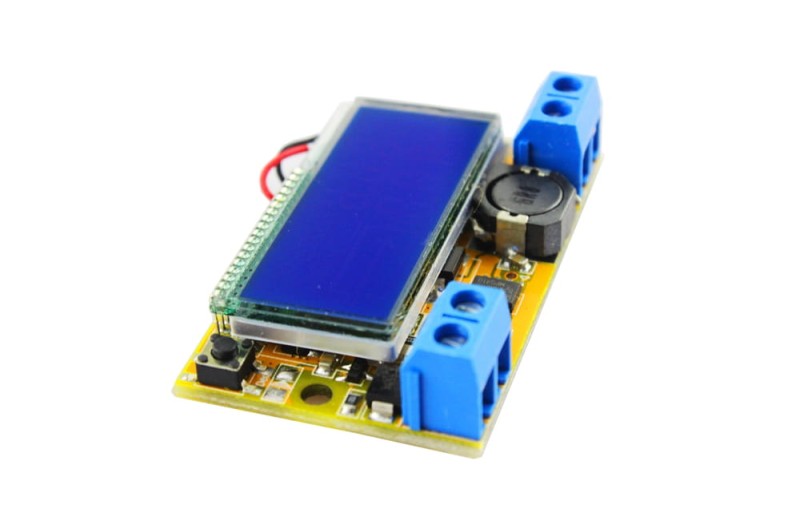

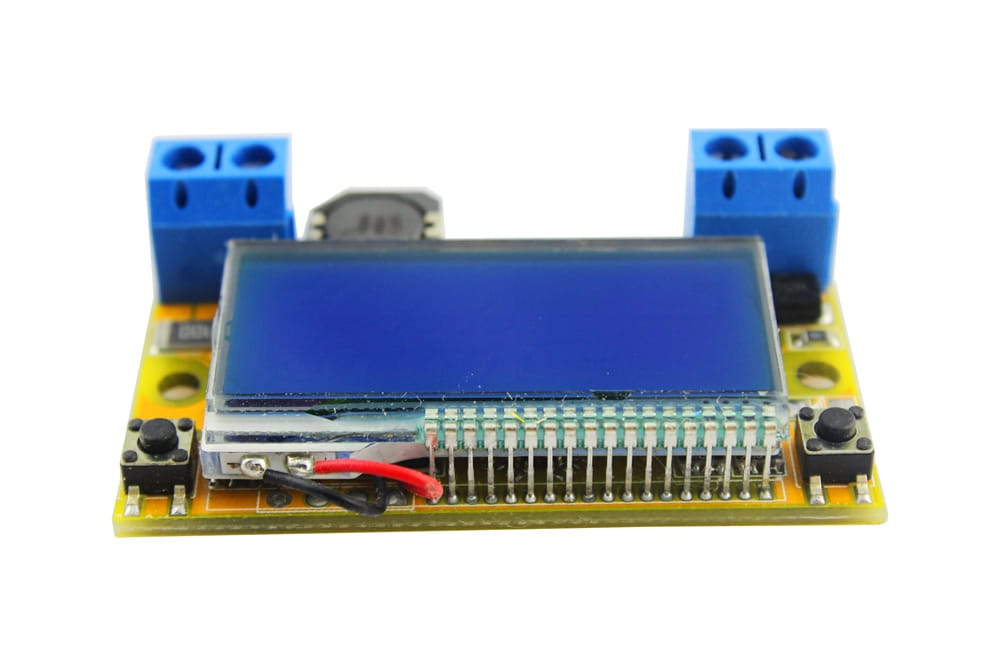

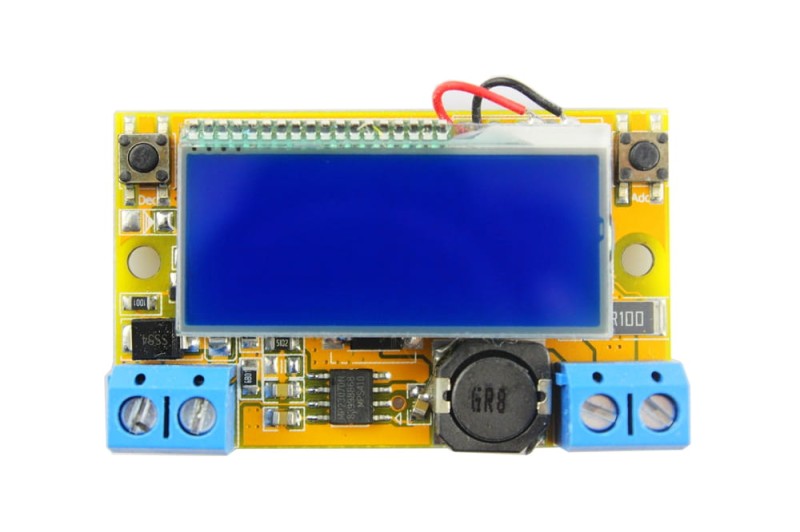

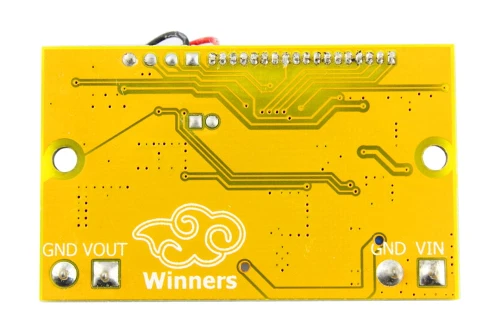

Moduł przetwornicy DC-DC obniżającej napięcie, z wyświetlaczem LCD pokazującym napięcie wyjściowe oraz prąd pobierany przez obciążenie. Napięcie wyjściowe regulujemy za pomocą dwóch przycisków: lewym zmniejszamy napięcie, prawy zwiększa.
Specyfikacja:
- Przetwornica DC-DC obniżająca napięcie
- Układ na którym jest zrealizowana przetwornica: MP2307
- Napięcie wejściowe: 5~23V (zalecane nie większe niż 20V)
- Napiecie wyjściowe: 0V~16.5V
- Maksymalny prąd : 3A
- Wymiary PCB: 50mm x 30mm x 12mm(LxWxH)
- Rodzaj wyświetlacza: STN LCD niebieskie tło, białe znaki
- Wymiary wyświetlacza: 37.5mm x 17.0mm(LxW)
- Sprawność przetwornicy do: 95%
Dokładność pomiarów napięcia i prądu około 0,1. Moduł umożliwia kalibrację wskazań napięcia w tym celu należy: wyłączyć zasilanie, wcisnąć lewy przycisk gdy wyświetlacz zacznie migać, zwolnić przycisk. Za pomocą przycisków prawego i lewego na wyświetlaczu ustawić napięcie najbardziej zbliżone do wyjściowego przetwornicy - wymagany jest dodatkowy miernik. Po wyłączeniu zasilania ustawienia zostaną automatycznie zapisane.
Kupując otrzymujesz:
- moduł przetwornicy z wyświetlaczem LCD x 1
