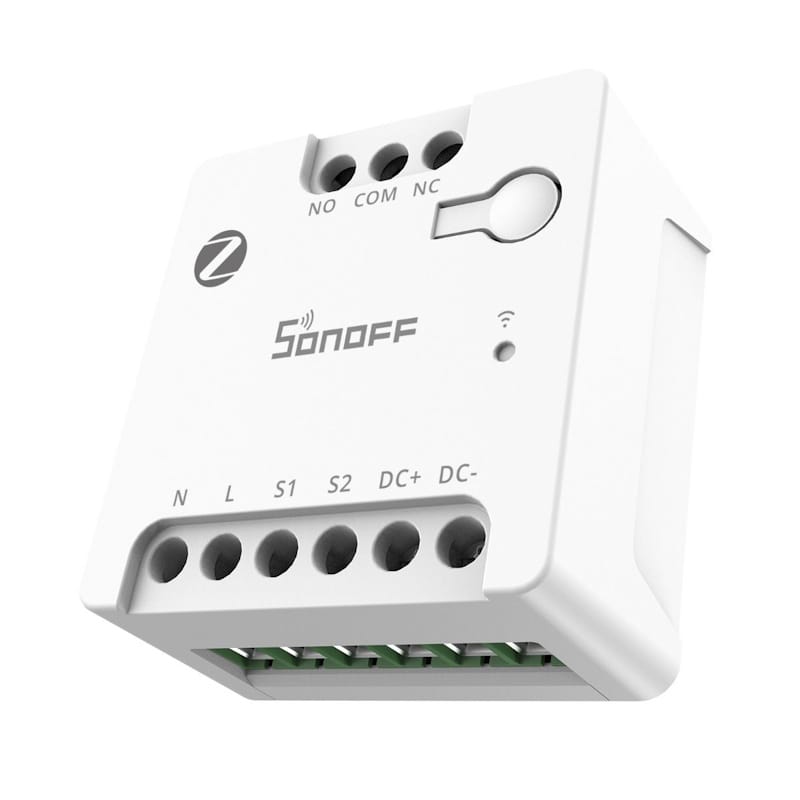

Beznapěťové relé Zigbee 3.0 Sonoff MINI-ZBD

Sonoff MINI-ZBD - Beznapěťové relé Zigbee 3.0

Sonoff MINI-ZBD je všestranný, inteligentní beznapěťový spínač fungující ve standardu Zigbee 3.0, navržený pro pokročilou automatizaci. Zařízení může být napájeno jak síťovým napětím 110–240V AC, tak bezpečným 12–48V DC, což umožňuje snadnou instalaci v klasických rozvaděčích, solárních systémech nebo u pohonů bran. Díky použití beznapěťového relé (podpora NO/NC) je modul ideální pro neinvazivní, dálkové ovládání garážových vrat, kotlů nebo zabezpečovacích systémů a vestavěná funkce routeru zlepšuje dosah sítě mesh.

Hlavní vlastnosti

Systémové požadavky

Pro správné fungování modulu je vyžadována brána (hub) fungující ve standardu Zigbee 3.0. Relé je plně kompatibilní s ekosystémem Sonoff a aplikací eWeLink. Doporučená brána je např. Sonoff ZB Bridge-P.

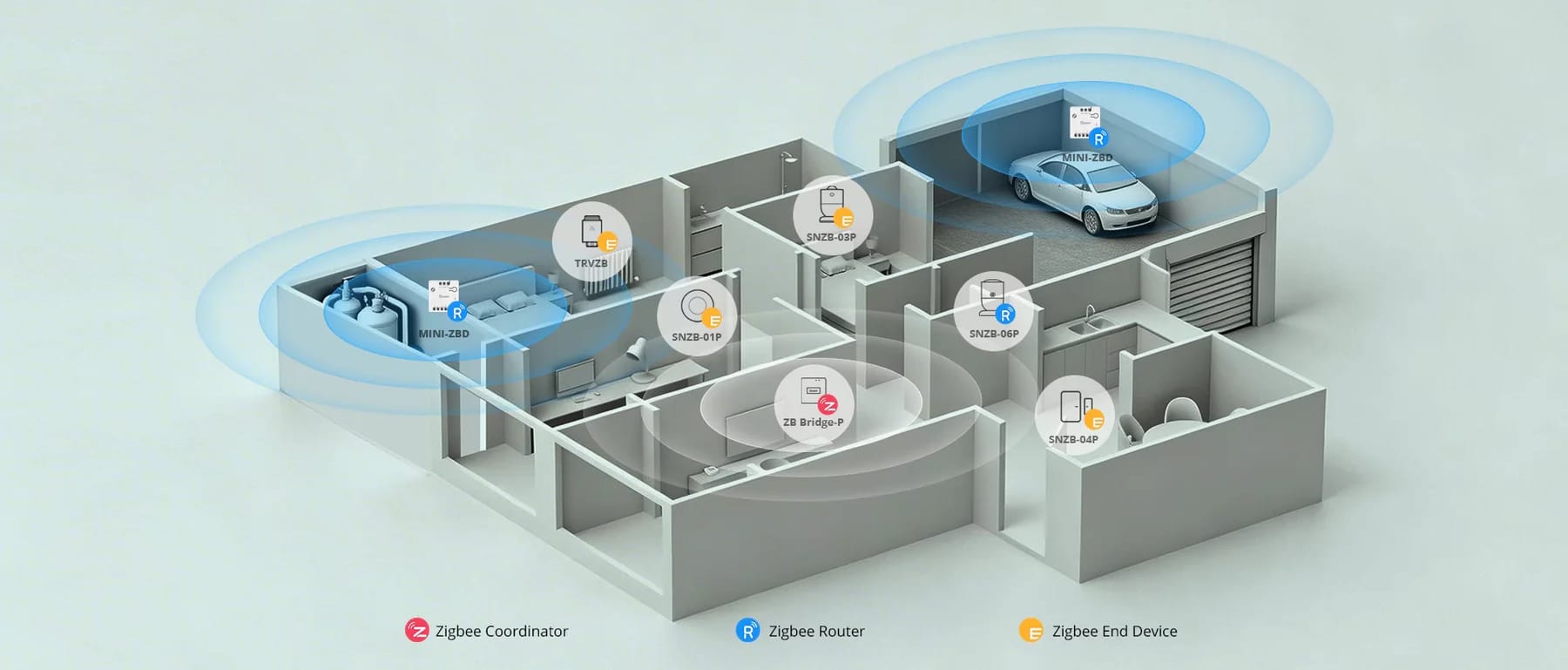

Lepší signál, širší dosah

MINI-ZBD s režimem Turbo efektivně zesiluje sílu signálu Zigbee. To rozšiřuje dosah celé domácí sítě a zajišťuje stabilní, spolehlivé připojení pro ostatní zařízení v ekosystému inteligentní domácnosti.

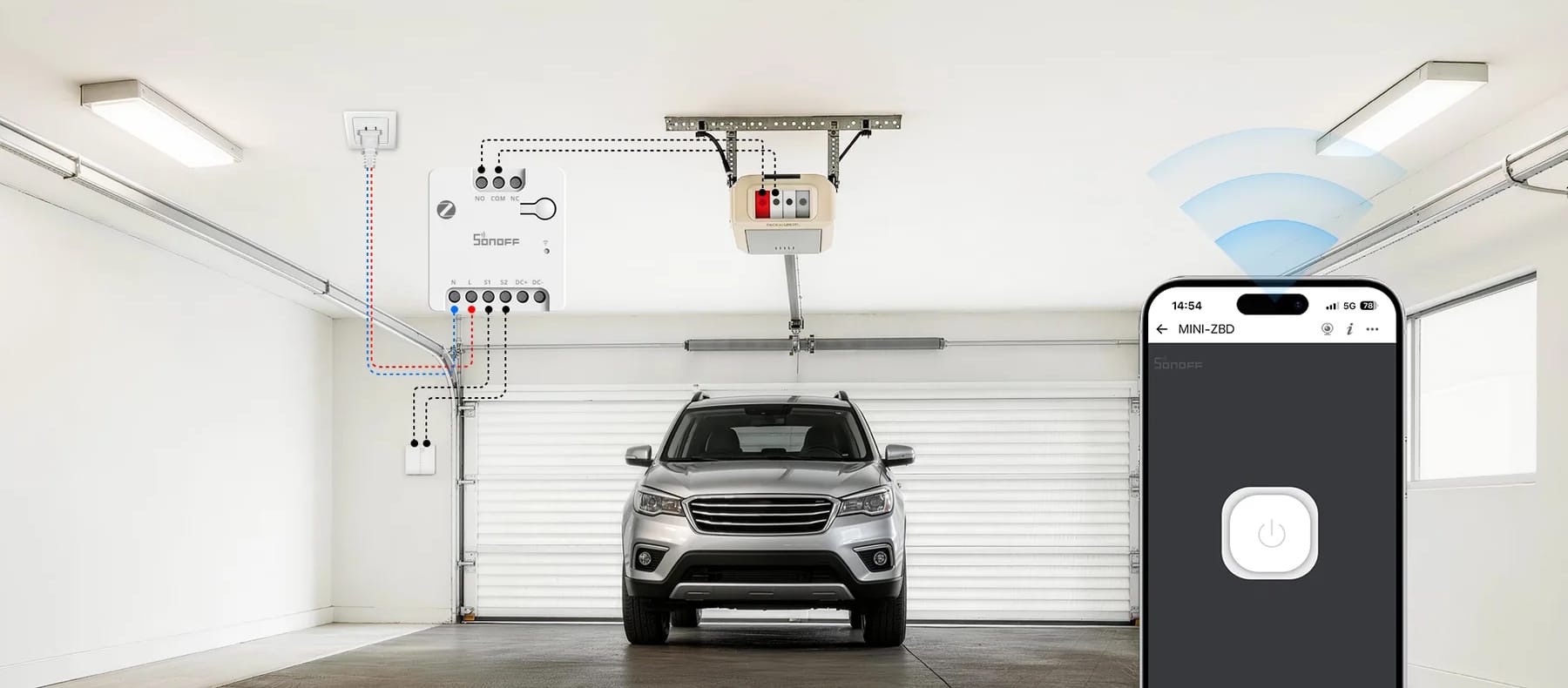

Dálkové ovládání garážových vrat přes aplikaci

Ovládejte garážová vrata nebo vjezdovou bránu odkudkoli pomocí smartphonu. MINI-ZBD umožňuje náhled stavu, zapnutí automatického přístupu a konfiguraci pokročilých harmonogramů, což zaručuje maximální pohodlí při používání. Pozor, samotný ovladač nemá vstup pro senzor otevření brány.

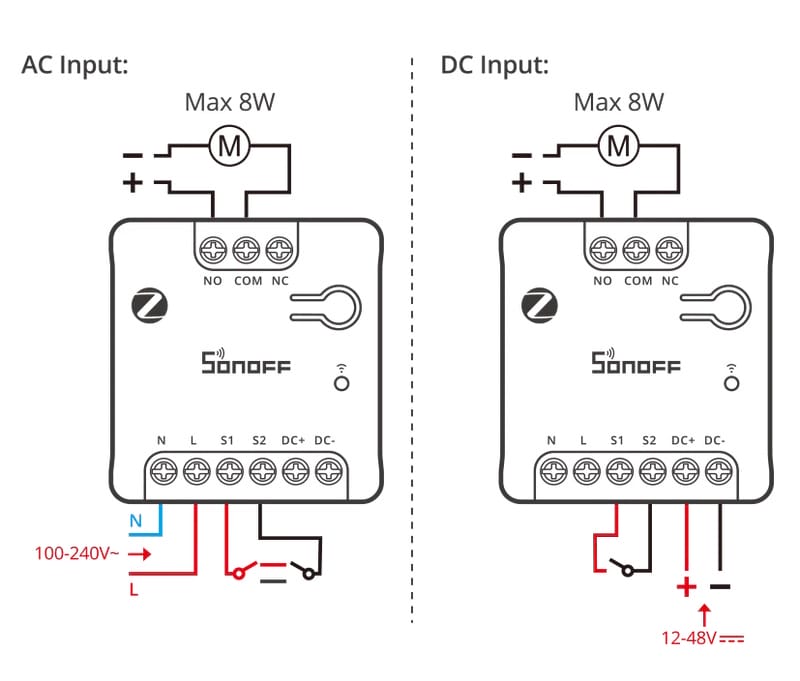

Samostatná kontrola pro ventily a DC motory

Zařízení bylo speciálně navrženo pro kontrolu nad nízko-proudovými elektroventily a malými motory na stejnosměrný proud (s výkonem do 8W). Ideálně se hodí pro autorské zavlažovací systémy nebo přesnou automatizaci budov.

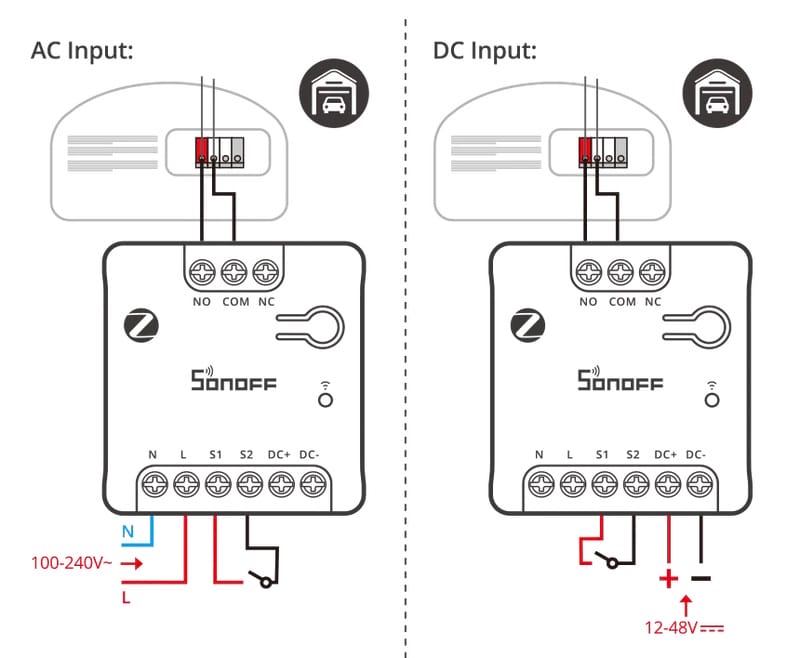

Způsob připojení

Relé lze připojit mnoha způsoby, v závislosti na potřebách a používaném napájecím napětí. Níže jsou uvedena příkladová schémata zapojení v domácích instalacích.

Technická specifikace

• Model: MINI-ZBD (Série MINI Dry)
• Mikrokontrolér: EFR32MG21
• Napájecí napětí (vstup): 100-240V AC 50/60Hz (0,1A Max) NEBO 12-48V DC (1A Max)
• Zátěž na výstupu: Maximálně 24V DC / 2A (odporová zátěž) NEBO 12/24V DC / 8W
• Bezdrátový protokol: Zigbee 3.0 (IEEE 802.15.4)
• Kompatibilní vodiče: 18AWG do 14AWG (0,75 mm² do 1,5 mm²)
• Provozní teplota: -10°C ~ 40°C
• Vlhkost pracovního prostředí: 5% ~ 95% RH (bez kondenzace)
• Pracovní výška: do 2000 m
• Materiál pouzdra: Polykarbonát (PC) - bílá barva

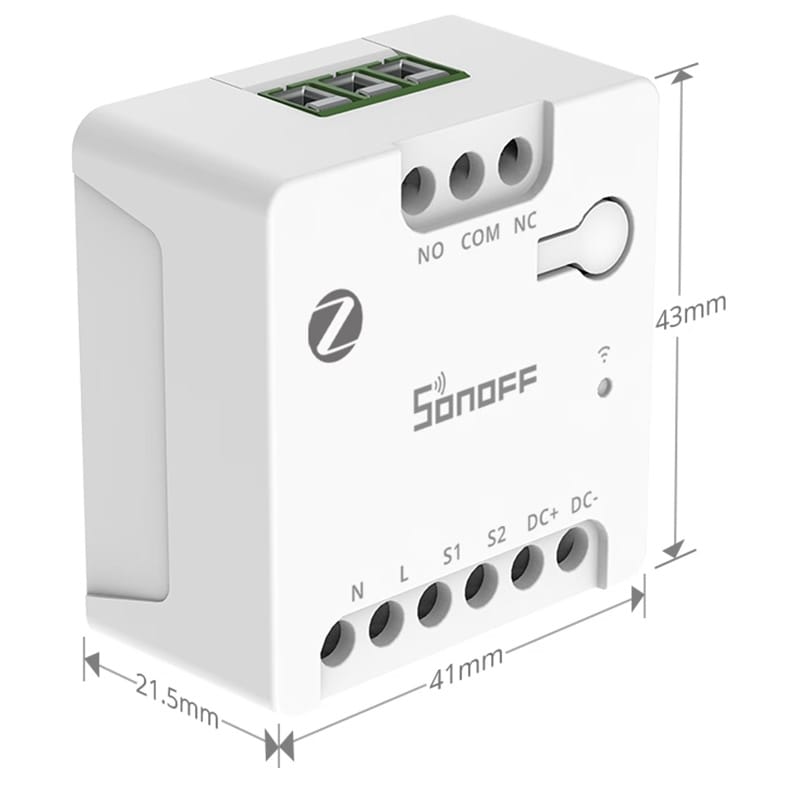

• Rozměry: 41 x 43 x 21,5 mm
• Čistá hmotnost: 34,5 g
• Certifikáty: CE / FCC / RoHS

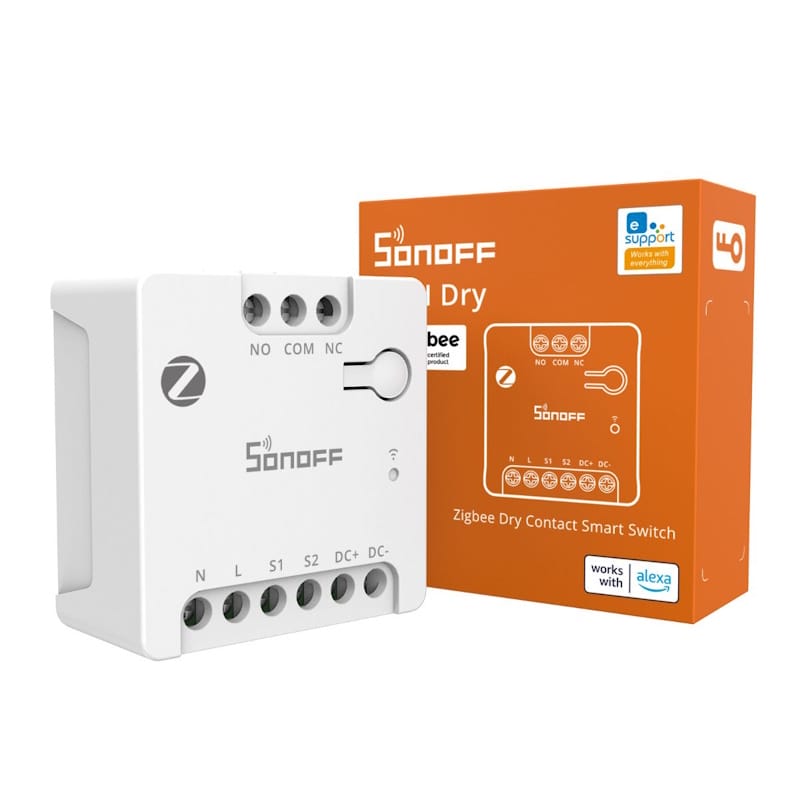

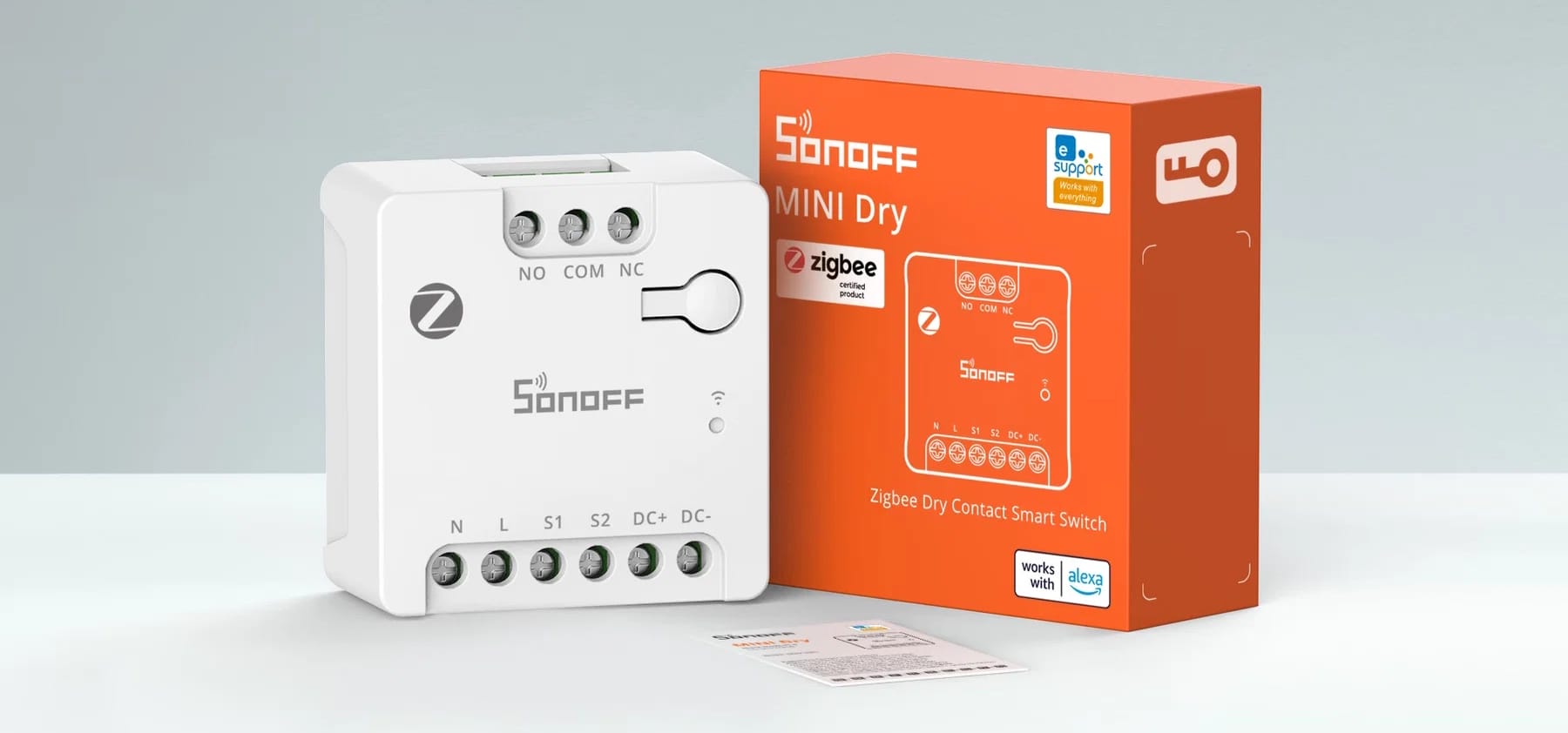

Obsah balení

FAQ - Často kladené otázky

• 1. Co je to Sonoff MINI-ZBD?
  MINI-ZBD je inteligentní beznapěťový spínač Zigbee, navržený mj. pro ovládání motorů, garážových vrat a dalších zařízení spouštěných pomocí zkratování dvou kontaktů (např. pohony bran se vstupy step-by-step). Podporuje vzdálenou správu, hlasové asistenty a automatizaci prostřednictvím dedikovaných aplikací.
• 2. Vyžaduje ovladač MINI-ZBD pro fungování bránu Zigbee?
  Ano. Modul se nepřipojuje přímo k Wi-Fi. Pro práci a správnou konfiguraci je nezbytná brána (hub) komunikující ve standardu Zigbee 3.0, například Sonoff ZB Bridge-P.
• 3. Jak je ovladač MINI-ZBD napájen?
  Zařízení podporuje napájení střídavým proudem (AC 100-240V) nebo stejnosměrným proudem (DC 12-48V). Pozor: Z bezpečnostních důvodů nesmíte připojovat zdroje napájení AC a DC současně.
• 4. Co mohu připojit k ovladači MINI-ZBD?
  Ovladač ideálně spolupracuje se zařízeními vybavenými beznapěťovými vstupy (např. ovladače bran, kotle spouštěné signálem TA / T-AMP, kontakty NO/NC). Může také ovládat nízko-proudová DC zařízení, včetně malých motorů na stejnosměrný proud nebo elektroventilů (max. zátěž je 8W).
