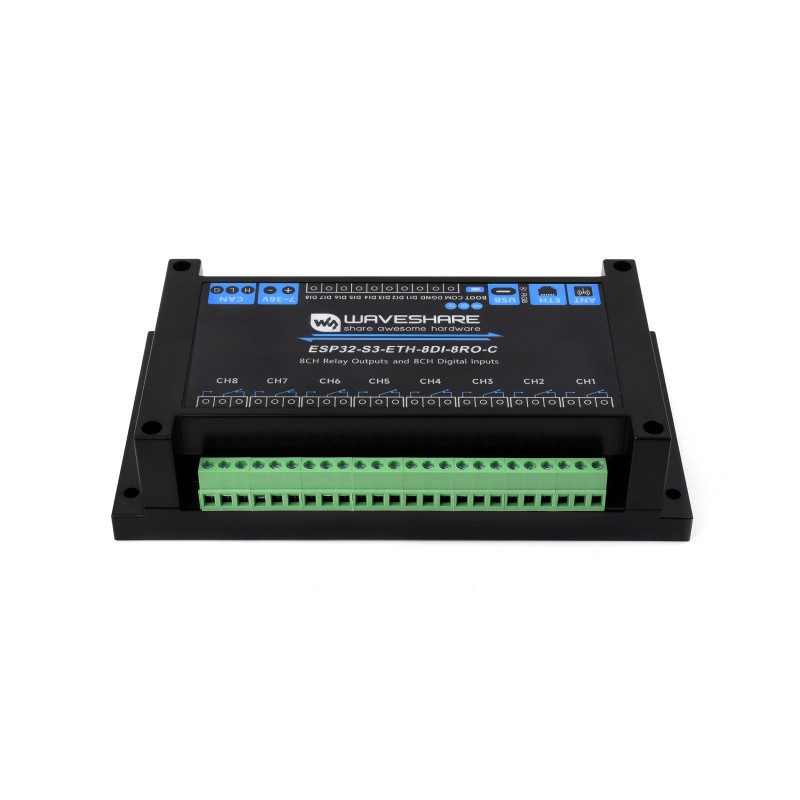

8-kanálový reléový modul s ESP32-S3 WiFi Ethernet W5500 a CAN
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
8-kanálový modul relé a digitálních vstupů WiFi ESP32-S3 s CAN a Ethernetem
Pokročilý průmyslový modul založený na čipu ESP32-S3, nabízející 8 reléových výstupů a 8 izolovaných digitálních vstupů. Je vybaven rozhraním CAN a portem Ethernet 10/100 Mb/s a představuje spolehlivé řešení pro systémy automatizace budov, průmyslovou automatizaci a projekty AIoT.
Hlavní vlastnosti:
- Založeno na mikrokontroléru ESP32-S3 s dvoujádrovým procesorem Xtensa 32-bit LX7 @ 240 MHz
- Integrované bezdrátové připojení Wi-Fi 2.4GHz a Bluetooth LE
- 8 vysoce kvalitních relé, zatížitelnost kontaktů: ≤10A 250V AC / 30V DC
- 8 izolovaných digitálních vstupů, podpora pasivních a aktivních vstupů (NPN/PNP)
- Vestavěné izolované rozhraní CAN pro průmyslovou komunikaci
- Vestavěný čip W5500 rozšiřující o port Ethernet 10/100 Mb/s
- Vestavěné zabezpečení: izolace napájení, digitální izolace, optoizolace relé
- Napájení přes USB-C nebo šroubovací svorkovnici 7V~36V
- Vestavěný obvod RTC a slot pro TF kartu
- LED indikátory, bzučák, tlačítka RESET a BOOT
- ABS pouzdro přizpůsobené pro montáž na DIN lištu
Vestavěné víceúrovňové ochranné obvody
Víceúrovňové zabezpečení, včetně izolace napájení a optoelektronické izolace, zaručuje bezpečný a spolehlivý provoz modulu v náročných podmínkách.
Vzdálené ovládání přes CAN, Bluetooth a WiFi
Integrovaná relé se zatížitelností do 10A umožňují ovládat domácí spotřebiče 220 VAC nebo přijímače napájené stejnosměrným napětím pod 30 VDC.
Digitální vstupy
Podpora pasivních a aktivních digitálních vstupů s obousměrnou optoelektronickou izolací umožňuje flexibilní integraci s různými senzory a systémy.
Popis desky
- ESP32-S3-WROOM-1U-N16R8: 16 MB Flash a 8 MB PSRAM
- 8-kanálová relé: ≤ 10A 250V AC / 30V DC
- Optoelektronická izolace: ochrana proti rušení
- Tlačítko RESET
- PoE konektor: volitelné (verze PoE)
- Tlačítko BOOT
- Napájecí obvod
- Digitální izolace
- Izolace napájení
- Obousměrná optoizolace
- Držák baterie RTC
- Bzučák
- Svorkovnice digitálních vstupů
- Pinový konektor: rozšíření GPIO
- LED indikátory: PWR, RXD, TXD
- Konektor USB Type-C: programování a napájení
- RGB dioda WS2812: GPIO38
- Port Ethernet
- Konektor externí antény: SMA samice
- Napájecí šroubovací svorkovnice: DC 7~36V
- Komunikační rozhraní CAN
- Propojka terminátoru CAN: 120R
- Reléové svorky
- Vestavěný TVS: přepěťová ochrana
- Čip převodníku CAN
- MP1605GTF-Z: DC-DC napájecí modul
- PCF85063ATL: obvod RTC
- TCA9554PWR: GPIO expandér
- W5500 Ethernet: SPI řadič
- Slot pro TF kartu
Rozměry
Technická specifikace
- Mikrokontrolér: ESP32-S3 (WROOM-1U-N16R8)
- Konektivita: WiFi 2.4GHz, Bluetooth 5, BLE
- Ethernet: W5500 (10/100 Mb/s)
- Rozhraní: CAN, USB-C, TF slot
- Výstupy: 8x relé (1 NO 1 NC)
- Zatížení: ≤10A 250V AC / 30V DC
- Vstupy: 8x DI (5V~36V, izolované)
- Napájení: 7V ~ 36V DC
- RTC: PCF85063ATL
- Funkce: Bzučák, RGB LED
- Pouzdro: ABS, montáž na DIN lištu
- Rozměry: 175 × 90 × 40 mm
Obsah balení
- ESP32-S3-ETH-8DI-8RO-C × 1
- Anténa 2.4G 4DB SMA × 1
- Šroubovák × 1
Průvodce výběrem relé
| Model | DI | Relé | RS485 | CAN | Ethernet | PoE | RTC | Bzučák | TF | Anténa | PIN header |
|---|---|---|---|---|---|---|---|---|---|---|---|
 ESP32-S3-Relay-6CH |
- | 6 | √ | - | - | - | - | √ | - | √ | 40PIN (kompatibilní s Pico) |
 ESP32-S3-ETH-8DI-8RO |
8 | 8 | √ | - | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO |
8 | 8 | √ | - | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | - | √ | √ | √ | √ | 28PIN (2.54mm) |
 ESP32-S3-POE-ETH-8DI-8RO-C |
8 | 8 | - | √ | √ | √ | √ | √ | √ | √ | 28PIN (2.54mm) |
