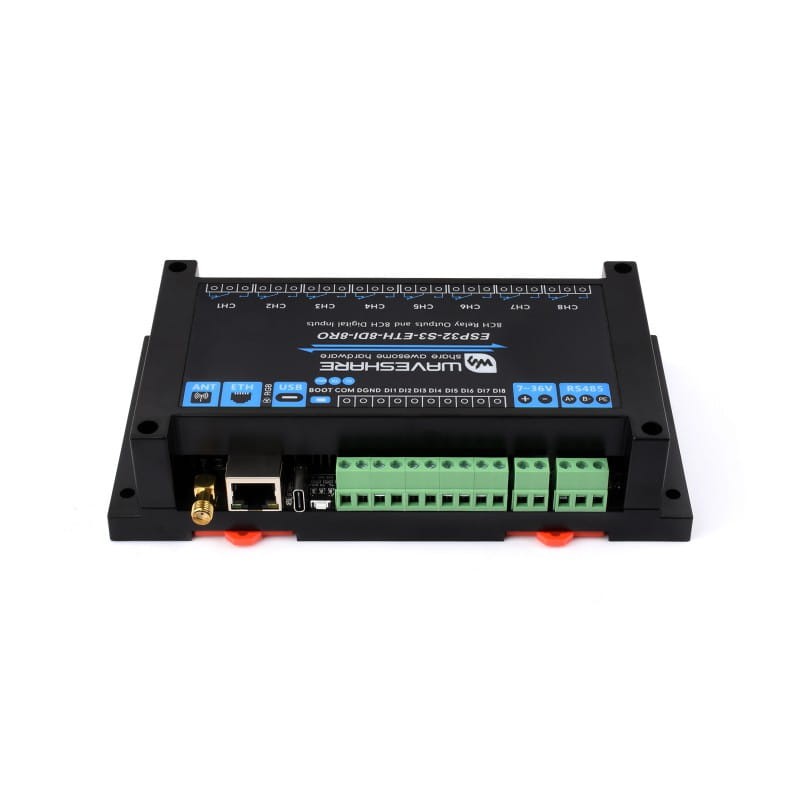

8kanálový reléový modul s ESP32-S3 WiFi Ethernetem W5500 a RS485
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
8kanálový modul relé a digitálních vstupů ESP32-S3 s WiFi, RS485 a Ethernetem
Pokročilý reléový modul založený na výkonném čipu ESP32-S3. Vybaven 8 reléovými výstupy, 8 digitálními vstupy, izolovaným rozhraním RS485 a ethernetovým portem. Díky vestavěným ochranám, jako je izolace napájení a optoizolace, je modul bezpečný, stabilní a spolehlivý. Ideální řešení pro průmyslové aplikace, domácí automatizaci a projekty AIoT.
Klíčové vlastnosti:
- Založeno na mikrokontroléru ESP32-S3 s dvoujádrovým procesorem Xtensa 32-bit LX7 @ 240 MHz
- Integrovaná bezdrátová konektivita Wi-Fi 2.4GHz a Bluetooth LE
- 8 vysoce kvalitních relé, zatížitelnost kontaktů: ≤10A 250V AC / 30V DC
- 8 izolovaných digitálních vstupů, podpora pasivních a aktivních vstupů
- Vestavěné izolované rozhraní RS485 pro komunikaci s průmyslovými zařízeními
- Vestavěný čip W5500 pro rozšíření o port Ethernet 10/100Mbps
- Volitelná verze s portem PoE (kompatibilní s IEEE 802.3af)
- Vestavěné ochrany: izolace napájení, digitální izolace, optoizolace relé
- Napájení přes USB-C nebo šroubovou svorku 7V~36V
- Integrovaný čip RTC a slot pro kartu TF
- LED indikátory, bzučák, tlačítka RESET a BOOT

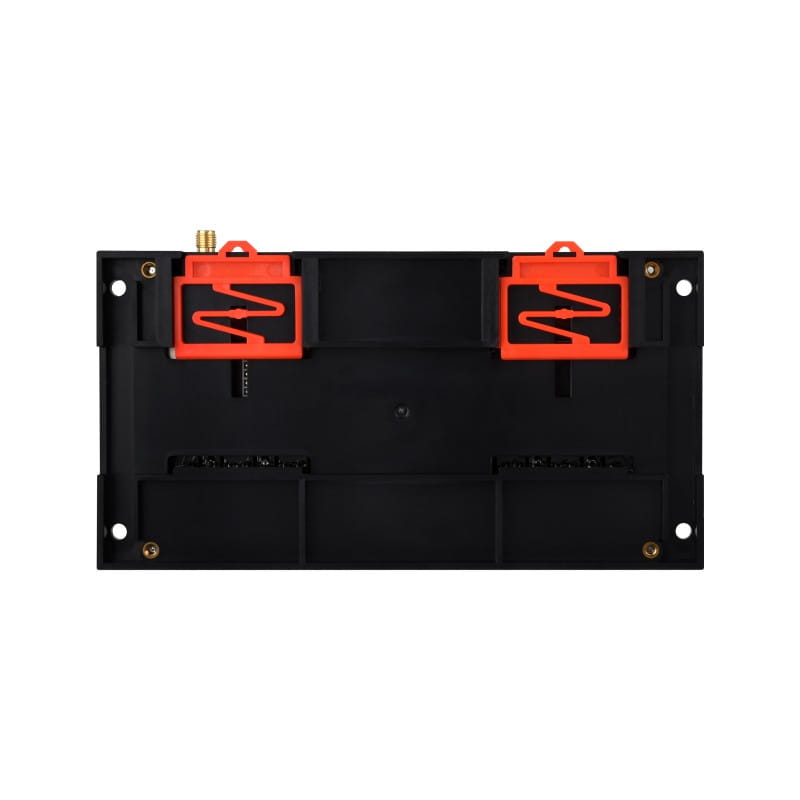

- Kryt z ABS přizpůsobený pro montáž na DIN lištu
Vestavěné víceúrovňové ochranné obvody
Víceúrovňové ochrany zaručují bezpečný a spolehlivý provoz modulu v náročných podmínkách.
Dálkové ovládání přes RS485, Bluetooth a WiFi
Vestavěná 8kanálová relé a 8 digitálních vstupů. Zatížitelnost kontaktů relé až 10A 250VAC / 30VDC umožňuje přímé ovládání domácích spotřebičů na 220VAC nebo zařízení napájených napětím pod 30VDC.
Digitální vstupy
Podporuje pasivní (suchý kontakt) a aktivní digitální vstupy s obousměrnou optoizolací.
Popis desky
- ESP32-S3-WROOM-1U-N16R8
Čip řady ESP32-S3, dvoujádrový procesor Xtensa 32-bit LX7, vestavěná 16MB Flash a 8MB PSRAM - 8kanálová relé
Zatížitelnost na kanál: ≤ 10A 250V AC nebo ≤ 10A 30V DC - Optoizolace
Zabraňuje rušení z externího vysokonapěťového obvodu - Tlačítko RESET
- Konektor PoE
Pro připojení modulu PoE (pouze verze PoE) - Tlačítko BOOT
- Napájecí obvod
- Digitální izolace
- Izolace napájení
- Obousměrná optoizolace
- Držák baterie RTC
- Bzučák
- Šroubová svorka digitálních vstupů
- Pinový konektor
Pro připojení dalších zařízení - LED indikátory
PWR: indikátor napájení
RXD: indikátor RX RS485
TXD: indikátor TX RS485 - Konektor USB Type-C
Pro napájení, programování a komunikaci - Dioda RGB WS2812
Ovládaná přes GPIO38 - Ethernetový port
- Konektor externí antény
SMA samice konektor pro WiFi a Bluetooth - Šroubová svorka napájení
Podporuje široký rozsah vstupního napětí DC 7~36V - Komunikační rozhraní RS485
- Propojka zakončovacího odporu RS485
Odpor 120R, aktivován propojkou - Šroubové svorky relé
- Vestavěný TVS Potlačuje přepětí a přechodové špičky v obvodu
- Čip převodníku RS485
- MP1605GTF-Z Napájecí modul DC-DC
- PCF85063ATL Čip RTC
- TCA9554PWR Rozšiřovač GPIO
- W5500 Ethernet 10/100Mbps přes rozhraní SPI
- Slot pro kartu TF
Rozměry
Technická specifikace:
- Mikrokontrolér: ESP32-S3 (ESP32-S3-WROOM-1U-N16R8)
- Bezdrátová komunikace: 2.4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE
- USB rozhraní: Typ-C (napájení, programování, komunikace)
- Sériové rozhraní: RS485 (izolované, ochrana TVS)
- Síťové rozhraní: Ethernet Port
- Digitální vstupy: 8 kanálů, 5V~36V, pasivní/aktivní (NPN/PNP), optoizolace
- Relé: 8 kanálů, 1NO 1NC
- Zatížitelnost kontaktů: ≤10A 250V AC / 30V DC
- LED indikátory: RGB, PWR (napájení), TXD, RXD (RS485)
- Napájení (šroubová svorka): 7V ~ 36V DC
- Čip RTC: PCF85063ATL
- Ethernetový řadič: W5500
- Slot pro paměťovou kartu: Ano, TF Card
- Kryt: ABS, montáž na DIN lištu
- Rozměry: 175 × 90 × 40 mm
Obsah balení
- ESP32-S3-ETH-8DI-8RO × 1
- Anténa 2.4G 4DB SMA × 1
- Šroubovák × 1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-ETH-8DI-8RO
