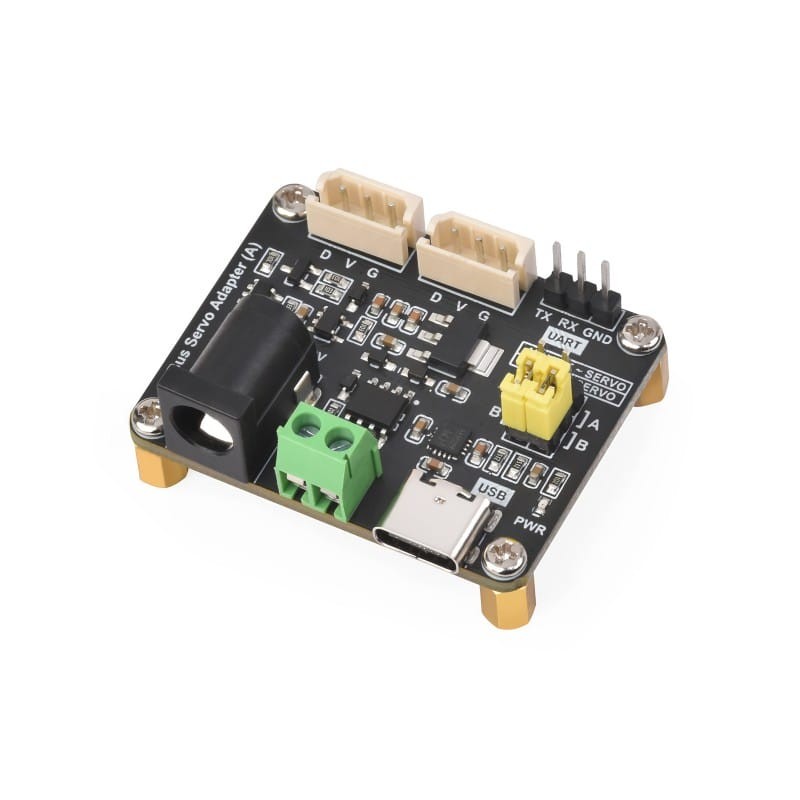

Deska ovladače sériového sběrnicového serva (A) pro řadu ST/SC - USB/UART
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Serial Bus Servo Driver Board (A) - Ovladač pro sériová sběrnicová serva ST SC
Klíčové vlastnosti:
- Umožňuje ovládat až 253 serv řady ST/SC současně (vyžaduje odpovídající napájení)
- Široký rozsah vstupního napětí: 9V ~ 12.6V (musí odpovídat napětí serva)
- Podpora komunikace přes UART a port USB typu C

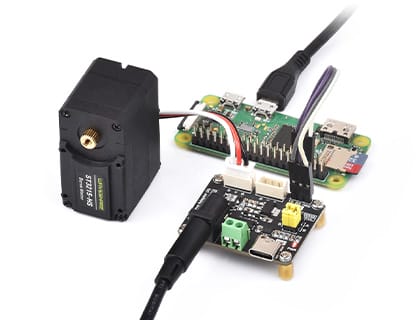

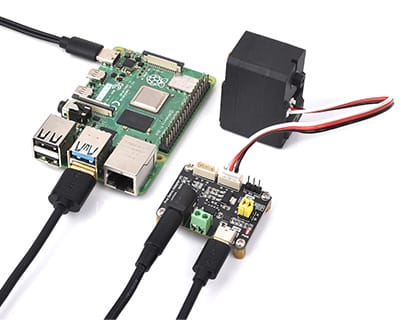

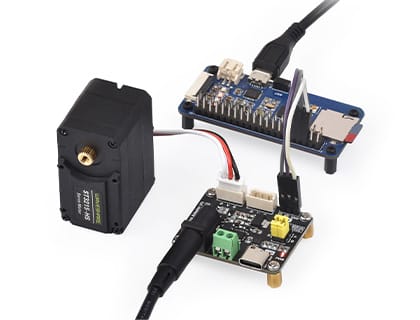

- Možnost připojení k PC hostiteli nebo mikrokontrolérům (Arduino, STM32, ESP32, Raspberry Pi)
- Integrovaný řídicí obvod zajišťující stabilní provoz sériových sběrnicových serv
- Kompaktní rozměry a úspora místa – ideální pro projekty s omezeným prostorem
- Dvě metody napájení: 5.5×2.1mm DC jack a šroubová svorka

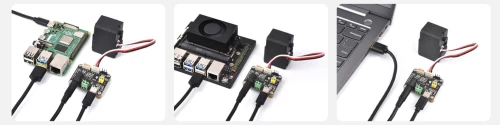

Ovládání UART a USB

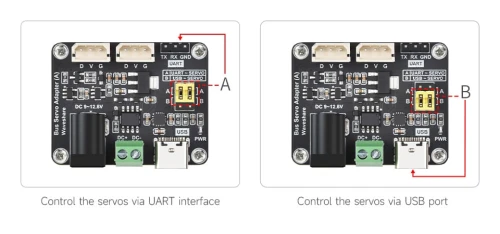

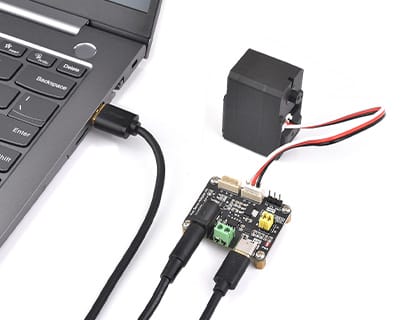

Modul umožňuje snadné přepínání režimu ovládání (A nebo B) pomocí propojky (jumperu). To umožňuje rychlé prototypování pomocí počítače přes USB nebo integraci s vestavěnými systémy přes UART.

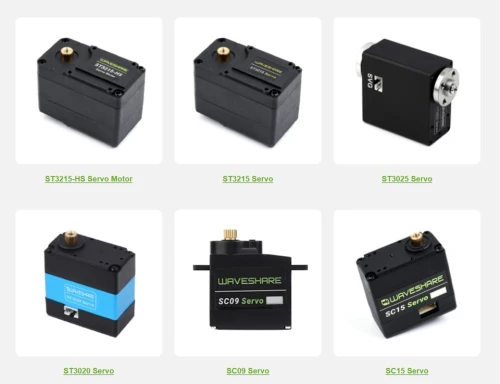

Kompatibilita se servy řady ST a SC
Deska podporuje serva řady ST a SC. Umožňuje čtení zpětné vazby ze serv, jako je poloha, rychlost, krouticí moment nebo provozní režim.
Poznámka: Nedoporučuje se míchat serva řady ST a SC v jednom řetězci.
Široké možnosti použití
Ideální volba pro stavbu čtyřnohých robotů, šestinohých kráčejících strojů, robotických ramen a dalších projektů vyžadujících více motorů v uzavřeném regulačním systému.

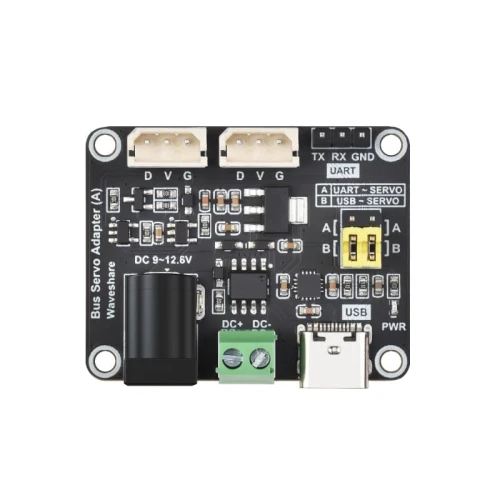

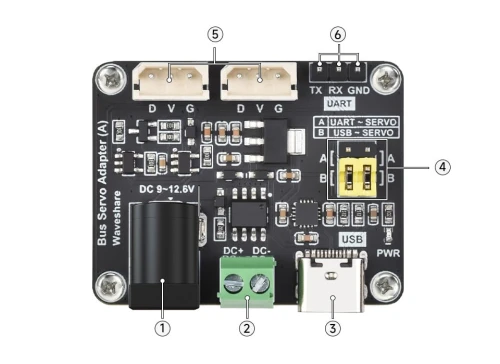

Popis prvků desky

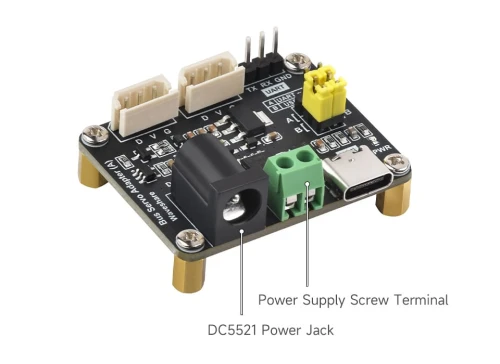

- Napájecí konektor DC 5.5×2.1mm
- Šroubová svorka napájení
- Konektor USB typu C
- Propojka pro výběr režimu ovládání
- Rozhraní pro ovládání sériových sběrnicových serv
- Komunikační rozhraní UART
Technická specifikace:
- Napájení: DC 9V ~ 12.6V (pro serva řady ST)
- Napájecí konektor: 5.5 × 2.1mm DC nebo šroubová svorka
- Komunikační rozhraní: UART / USB

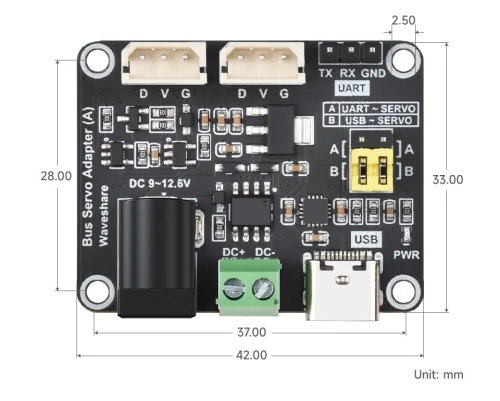

- Rozměry: 42.00 × 33.00 mm
- Rozteč montážních otvorů: 37.00 × 28.00 mm
- Průměr otvorů: 2.50 mm

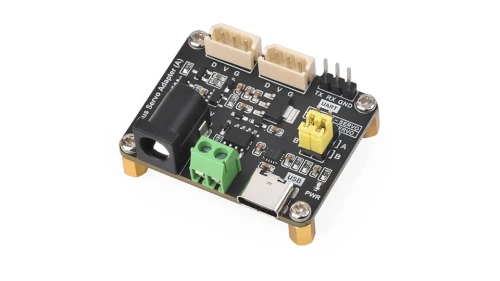

Obsah balení
- Bus Servo Adapter (A) ×1
Poznámka: Sada neobsahuje napájecí zdroj, servomechanismy ani řídicí desky (Arduino/Raspberry Pi) zobrazené na ilustračních fotografiích.
