Displej E-Ink 1,02" 128x80 SPI
Cena:
362,86 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
1.02inch e-Paper Module Waveshare 17575
Kategorie:
e-paper e-ink displeje

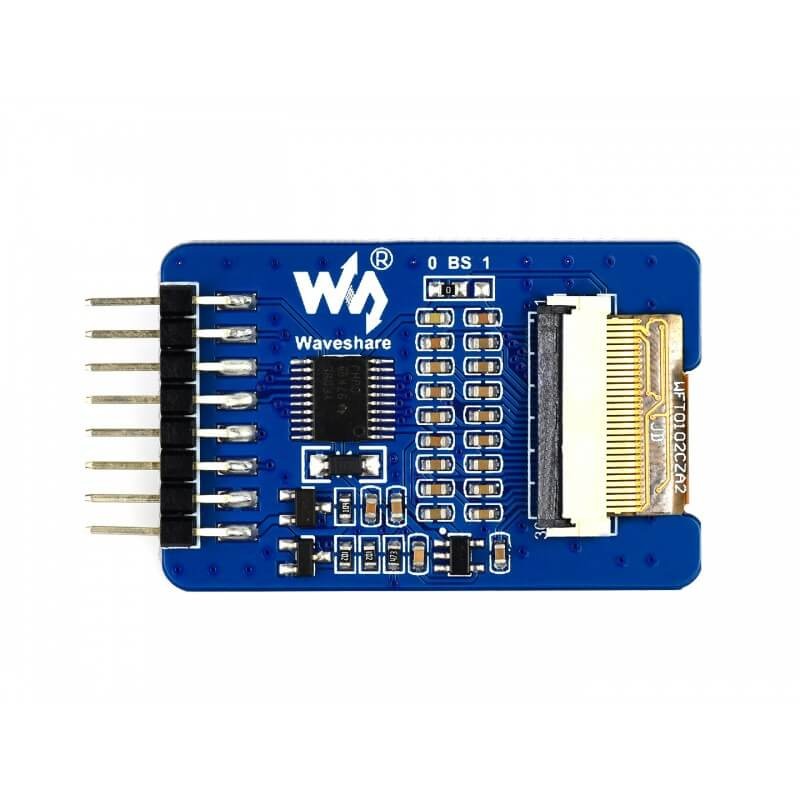

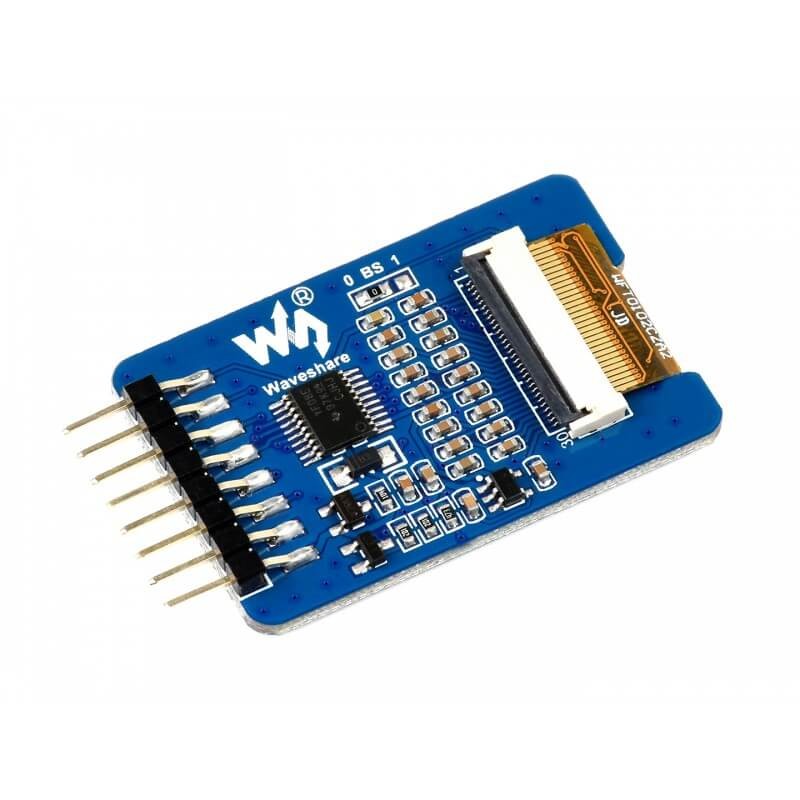

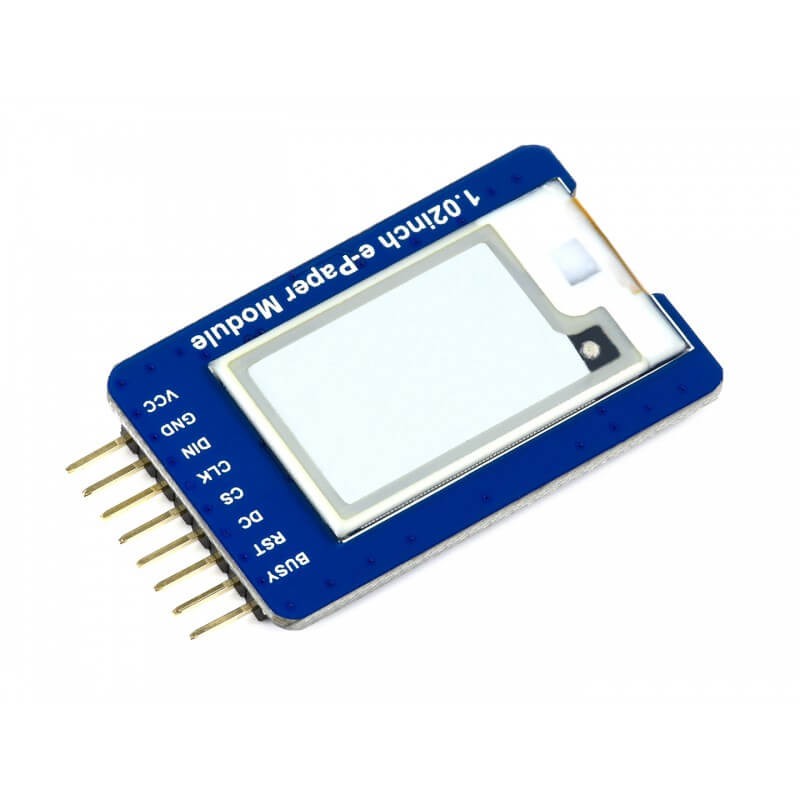

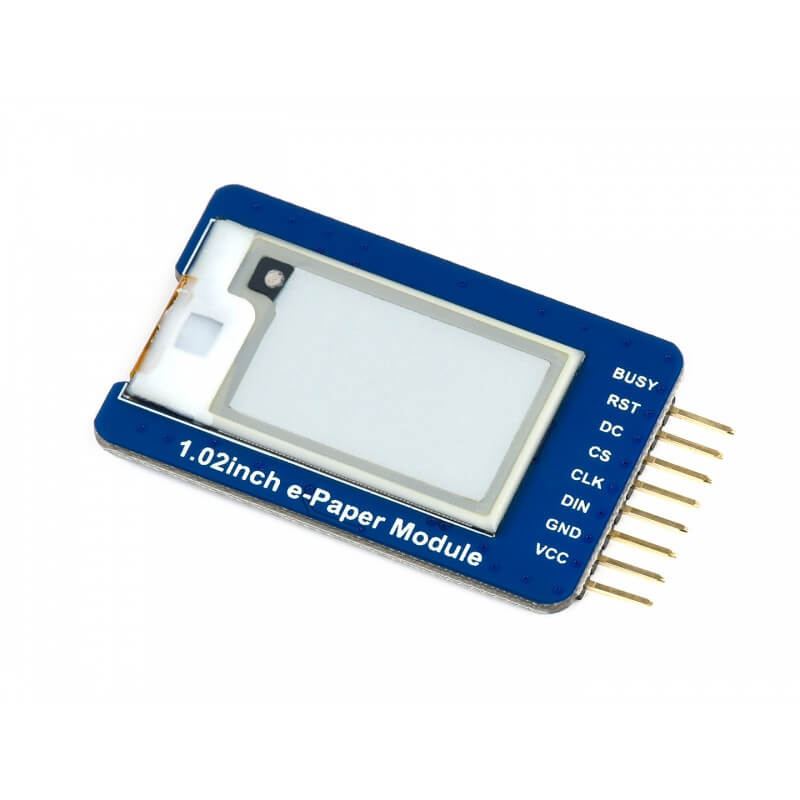

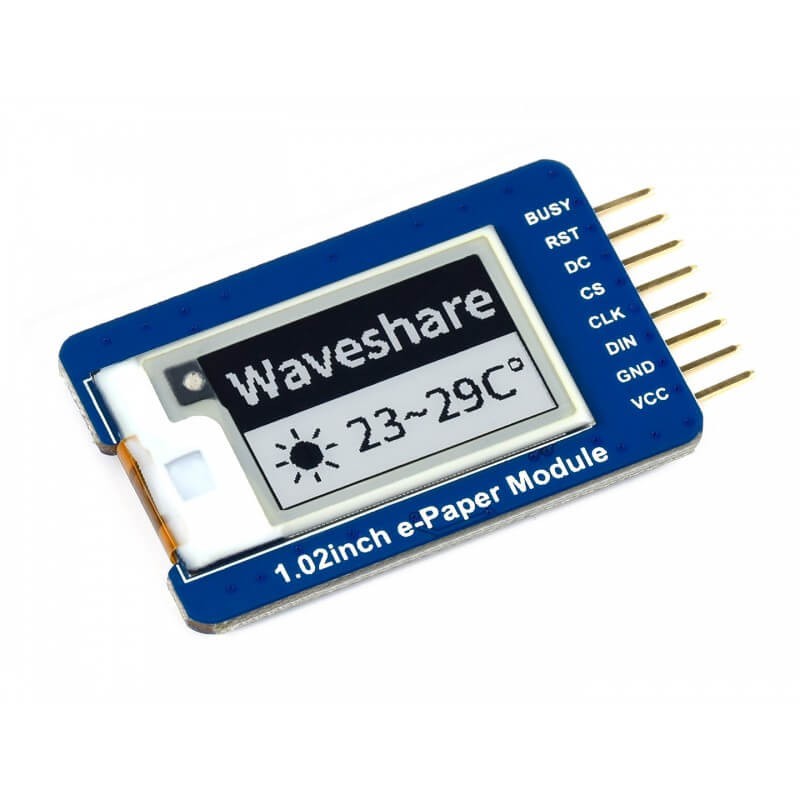

Modul s 1,02" e-ink displejem s rozlišením 128x80 pixelů, který má vestavěný řadič ovládaný prostřednictvím sběrnice SPI. Ovladač podporuje částečné obnovení obrazovky.
.
Možnosti obrazovky:
.- Není podsvícení, poslední zobrazený obrázek zůstane zachován, i když displej není napájen .
- Velmi nízká spotřeba proudu, napájecí napětí je potřeba pouze při obnovování obrazovky .
- Řízení přes sběrnici SPI, např. pomocí Raspberry Pi/Jetson Nano/Arduino/Nucleo .
- Vestavěné měniče napěťové úrovně zajišťují kompatibilitu s napětím 3,3 V/5 V .
- Dostupné příklady podpory pro Raspberry Pi/Jetson Nano/Arduino/STM32 .
Specifikace modulu:
.- Napájecí napětí: 3,3 V / 5 V
- Rozhraní: 3-wire SPI, 4-wire SPI
- Rozhraní.
- Vnější rozměry: 42 mm × 27 mm .
- Rozměry displeje: 21,76 mm × 14 mm
- Velikost místa: 0,175 × 0,17
- Rozlišení: 128 × 80 .
- Barva místa: černá .
- Barva pozadí: bílá .
- Šedá stupnice: 2
- Čas potřebný k obnovení celého displeje: 2s .
- Spotřeba energie při obnovování: 26,4 mW (typicky)
- Spotřeba energie.
- Spotřeba energie v režimu spánku: <0,017mW
- Úhel pohledu: >170°

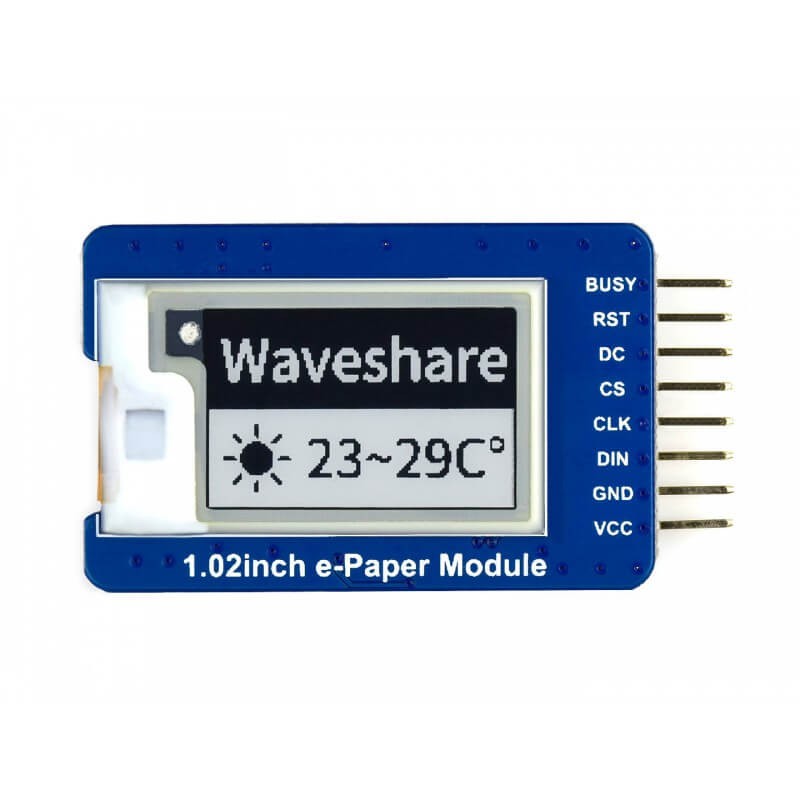

Popis vedení:
.- VCC - vstupní napájecí napětí 3,3/5V .
- GND - zem .
- DIN - pin MOSI sběrnice SPI .
- CLK - pin SCK sběrnice SPI .
- CS - pin pro výběr čipu, aktivní v nízkém stavu .
- DC - volba data/příkaz (vysoký stav pro data, nízký stav pro příkazy) .
- RST - vstup pro externí resetovací signál, aktivní v nízkém stavu .
- BUSY - výstup stavu obsazenosti, nízký stav aktivní .

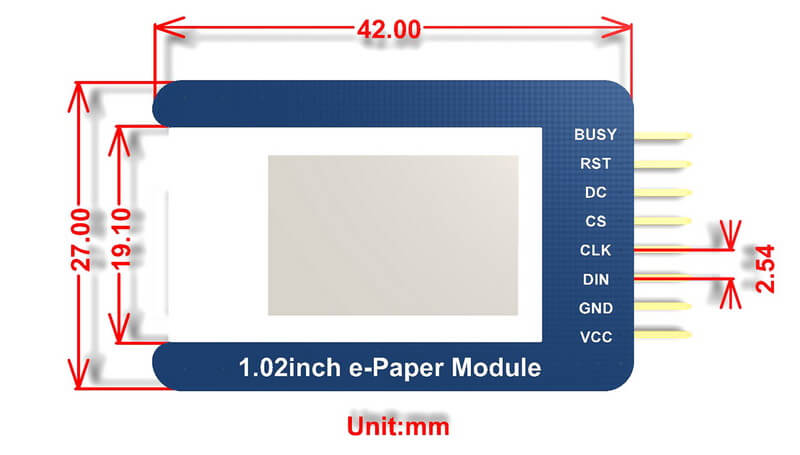

Zobrazovací rozměry:
.
Sada obsahuje:
.- Modul s e-ink displejem 1,02" .
- Připojovací kabely .
.
Wiki: 1.02inch_e-Paper_Module
