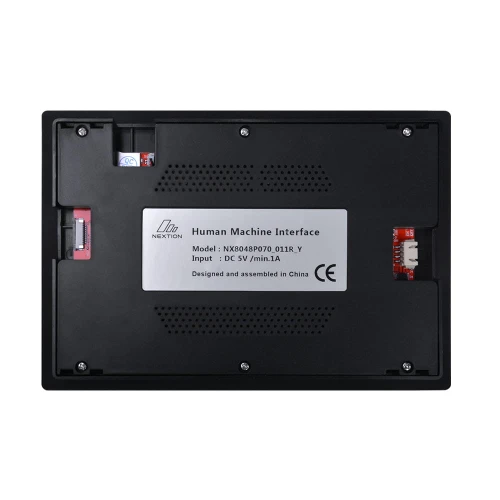

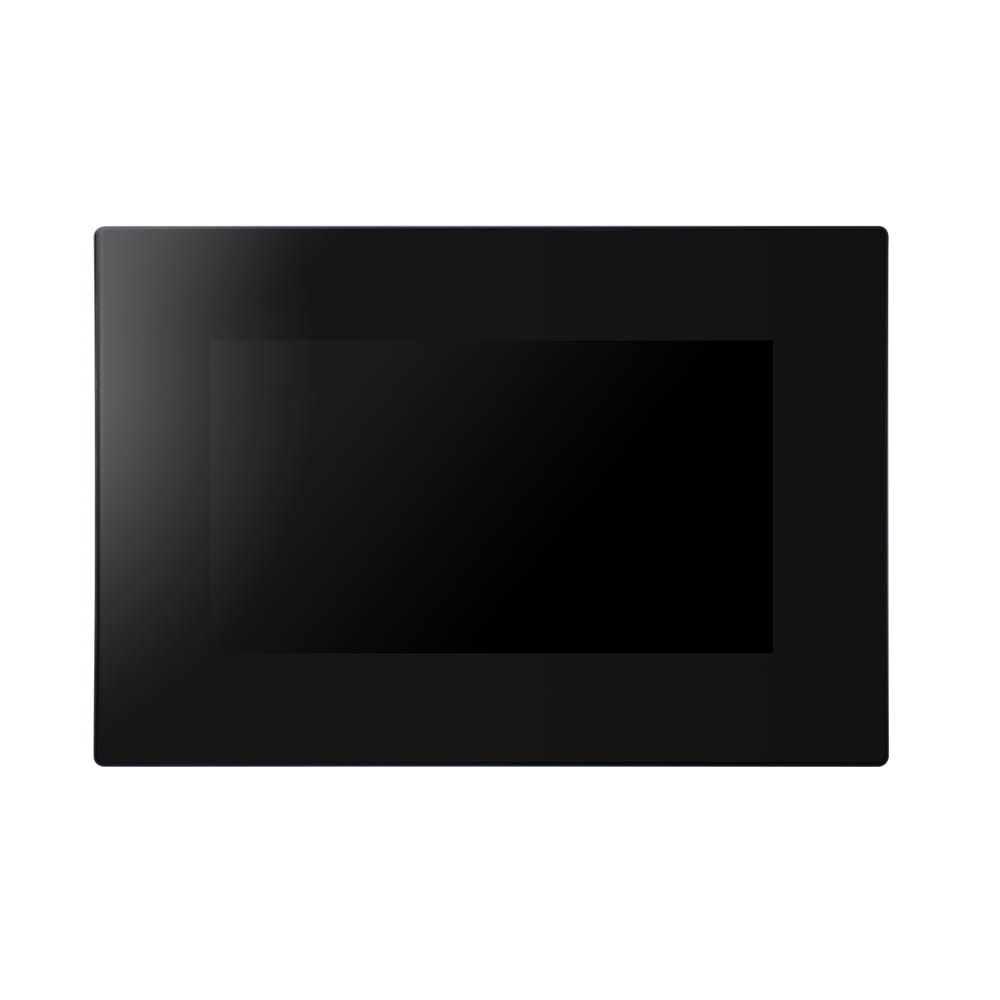

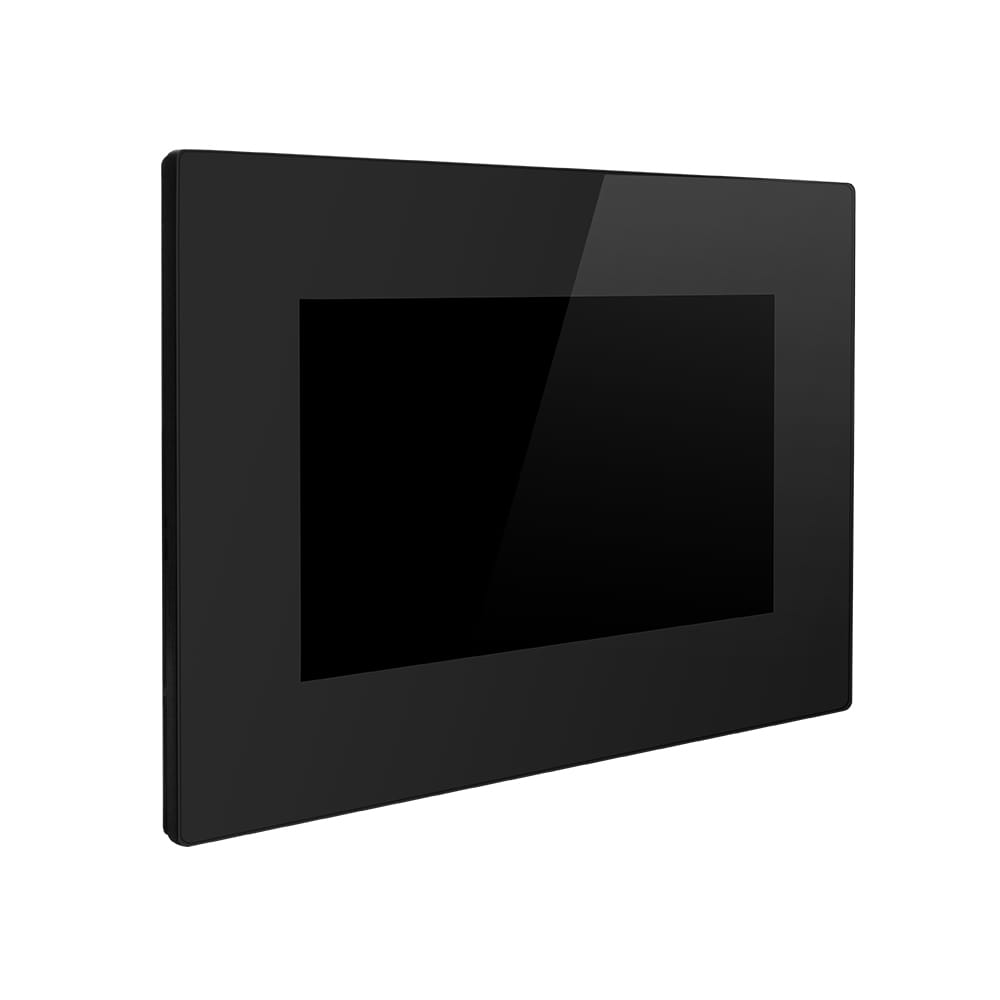

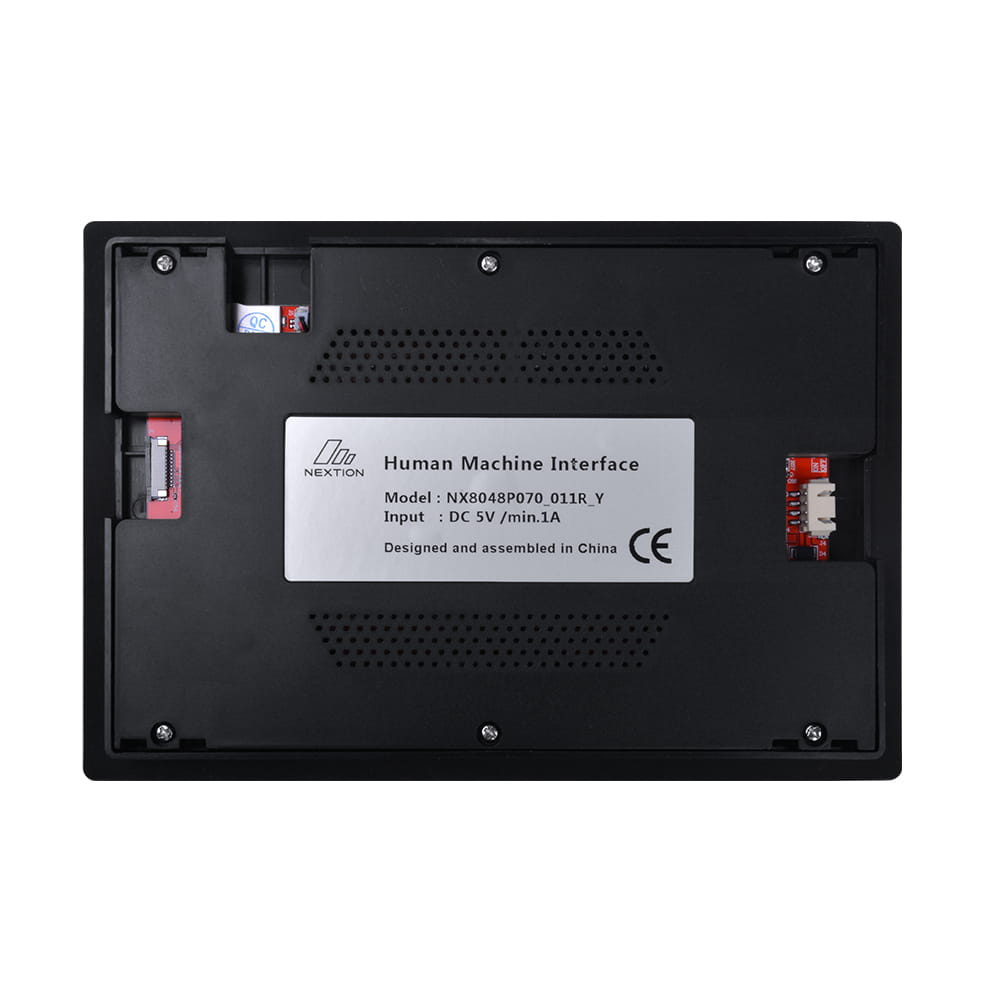

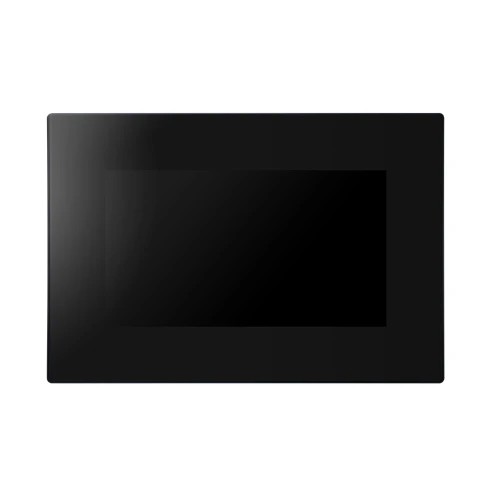

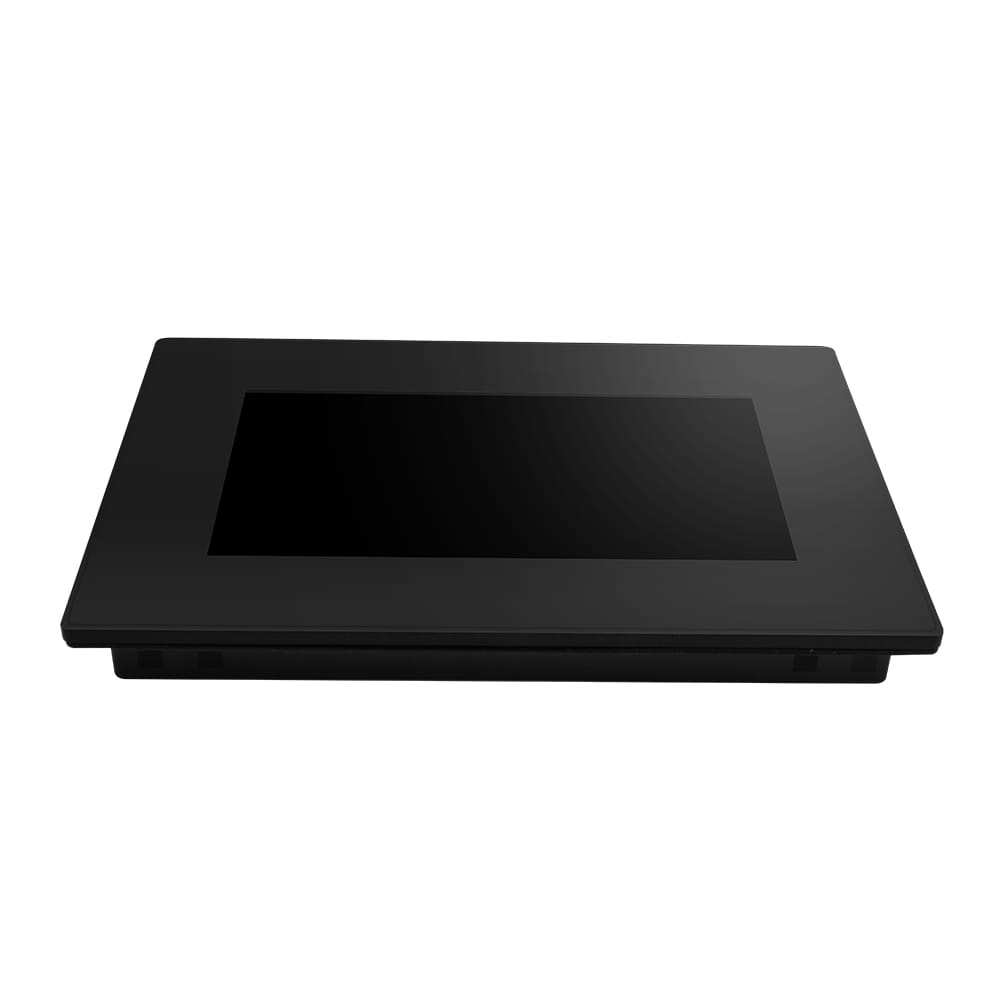

Displej Nextion Intelligent 7.0" 800x480 NX8048P070-011R-Y rezistivní dotykový panel a kryt
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Displej Nextion Intelligent 7.0" 800x480 NX8048P070-011R-Y s krytem a rezistivním dotykovým panelem
Nextion NX8048P070-011R-Y je 7palcový inteligentní HMI displej s rezistivním dotykovým panelem, krytem, rozlišením 800x480 px a komunikací UART TTL. Modul je určen pro tvorbu grafických uživatelských rozhraní pro Arduino, Raspberry Pi, STM32, ESP8266, ESP32 a další platformy vybavené sériovým portem.
Hlavní vlastnosti:
- Série: Nextion Intelligent.
- Úhlopříčka: 7.0".
- Rozlišení: 800x480 px, podpora orientace 480x800 px.
- Dotykový panel: rezistivní.
- Kryt: ano.
- Barvy: 65K / 65536 barev, formát 16-bit 565.
- Rozhraní: UART TTL přes konektor 4-pin 2.54 mm.
- Paměť: Flash 120 MB, RAM 512 KB, EEPROM 1024 B.
- GPIO: 8 digitálních linek IO0-IO7, PWM na IO6-IO7.
- RTC: vestavěné hodiny reálného času s baterií CR1220.
- microSD: podpora karet FAT32 do 32 GB.
- Audio: reproduktor 16Ω 0.5 W.
- Kompatibilita: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 a další platformy s UART.
Návrh rozhraní v Nextion Editor
Uživatelské rozhraní se připravuje v prostředí Nextion Editor. Program umožňuje vytvářet HMI obrazovky s tlačítky, textovými poli, grafikou, posuvníky, ukazateli průběhu, indikátory a grafy, přičemž hotový projekt lze nahrát do paměti displeje přes UART nebo microSD kartu.
Funkce a použití
Displej Nextion Intelligent NX8048P070-011R-Y funguje jako samostatný HMI panel s vestavěnou pamětí pro grafický projekt, fonty a obrázky. Díky tomu mikrokontrolér pouze odesílá příkazy a přijímá události přes UART, bez nutnosti generovat celé grafické rozhraní.
- Ovládací panely pro automatizaci, robotiku a IoT systémy.
- Uživatelská rozhraní pro měřicí a řídicí zařízení.
- Operátorské panely, menu nastavení a informační obrazovky.
- Obsluha dotykových událostí odesílaných do mikrokontroléru přes UART.
- Možnost využití GPIO, RTC a audio funkcí v rozsáhlých projektech.
Komunikace a napájení
Modul komunikuje s řídicím systémem přes sériový port UART TTL. Pro základní připojení jsou vyžadovány čtyři vodiče: +5 V, GND, TX displeje do RX mikrokontroléru a RX displeje do TX mikrokontroléru.
- +5V: napájení displeje.
- GND: zem systému.
- TX: data vycházející z displeje.
- RX: vstupní data do displeje.
Informace o napájení: nedoporučujeme napájet displej přímo z USB portu počítače. Pro stabilní provoz používejte externí napájecí zdroj 5 V s odpovídající proudovou zatížitelností, přiložený USB adaptér a kvalitní USB kabel.
Technická specifikace:
- Displej: 7.0", 800x480 px
- Počet barev: 65K / 65536 barev, formát 16-bit 565, 5R-6G-5B
- Jas: 300 nit, regulace 0–100% po 1%
- Dotykový panel: rezistivní
- Aktivní plocha (A.A.): 154.08 x 85.92 mm
- Rozměry modulu: 218.1 x 150 x 22.5 mm
- Paměť: Flash 120 MB, EEPROM 1024 B, RAM 512 KB
- Napájení: 4.75–6.5 V DC, doporučeno 5 V / 1 A
- Spotřeba proudu: typ. 530 mA při 5 V a 100% jasu
- Rozhraní: UART TTL, RX 3.3 V / TX 5.0 V, konektor 4-pin 2.54 mm
- Baudrate: 2400 – 921600 bps
- GPIO: 8 linek IO0–IO7, PWM na IO6–IO7
- RTC: vestavěné, baterie CR1220
- Audio: reproduktor 16Ω 0.5 W
- Provozní podmínky: -20°C ~ 70°C, 10–90% RH
Obsah balení
- Displej Nextion Intelligent NX8048P070-011R-Y s krytem.
- Adaptér pro USB napájecí zdroj.
- Propojovací vodiče zakončené konektorem.
