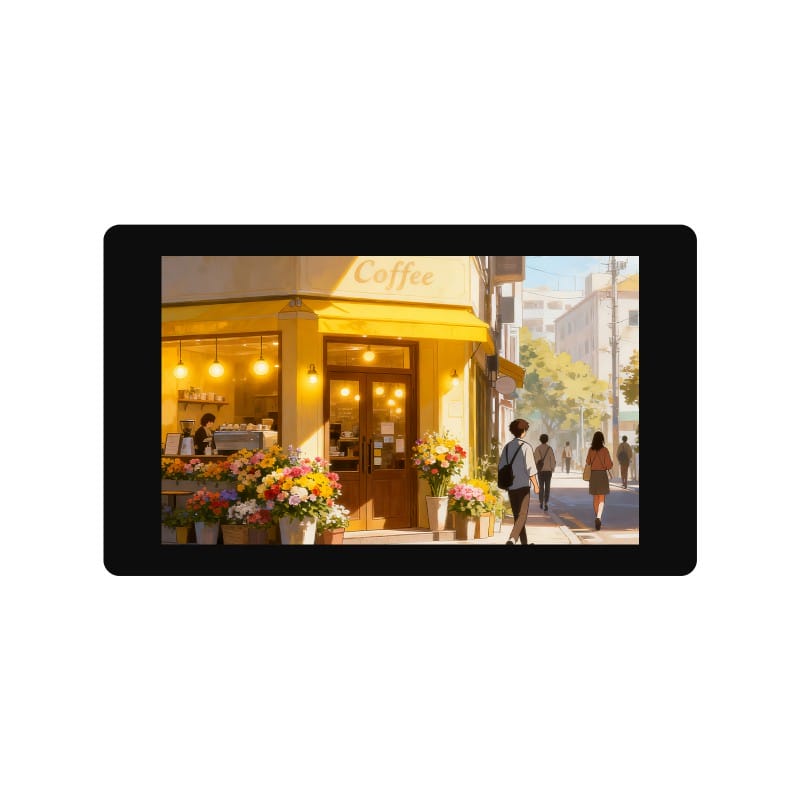

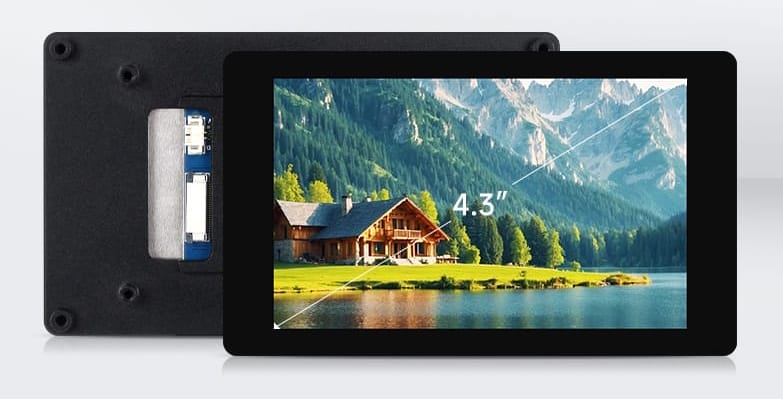

Dotykový displej 4.3" IPS DSI 480x800 pro Raspberry Pi a ESP32
Kompaktní kapacitní dotykový displej s úhlopříčkou 4.3 palce, nabízející jasný a ostrý obraz na IPS matici s rozlišením 480×800 pixelů. Modul využívá rychlé rozhraní MIPI DSI, které zajišťuje plynulé obnovování obrazovky (až 60 Hz) a přesné ovládání 5-bodového dotyku. Díky hliníkovému krytu a plně laminovanému panelu z tvrzeného skla představuje produkt spolehlivé řešení pro návrh HMI panelů založených na zařízeních Raspberry Pi, ESP32-P4 nebo čipech řady RK.
Hlavní vlastnosti:
- IPS matice 4.3" s rozlišením 480×800 pixelů se širokým pozorovacím úhlem 170°.
- 5-bodový kapacitní dotyk s tvrzeným sklem o tvrdosti 6H.
- Plná laminace (Optical Bonding) zlepšující čistotu obrazu.
- Rychlé rozhraní MIPI DSI s obnovovací frekvencí na úrovni 60 Hz.
- Možnost programové regulace jasu podsvícení.
- Robustní hliníkový kryt, který plní funkci pasivního chlazení.
Kompatibilita a podpora systémů
- Raspberry Pi: Nativní podpora systému Raspberry Pi OS s 5-bodovým dotykem (výchozí orientace na výšku s možností programové změny na šířku).
- ESP32-P4: Plná podpora pro programy s grafickým rozhraním (GUI) realizované pomocí knihovny LVGL.
- Řada RK (RK3506 / RK3576): Kompatibilita se systémy jako Buildroot, Debian, Ubuntu a Android.

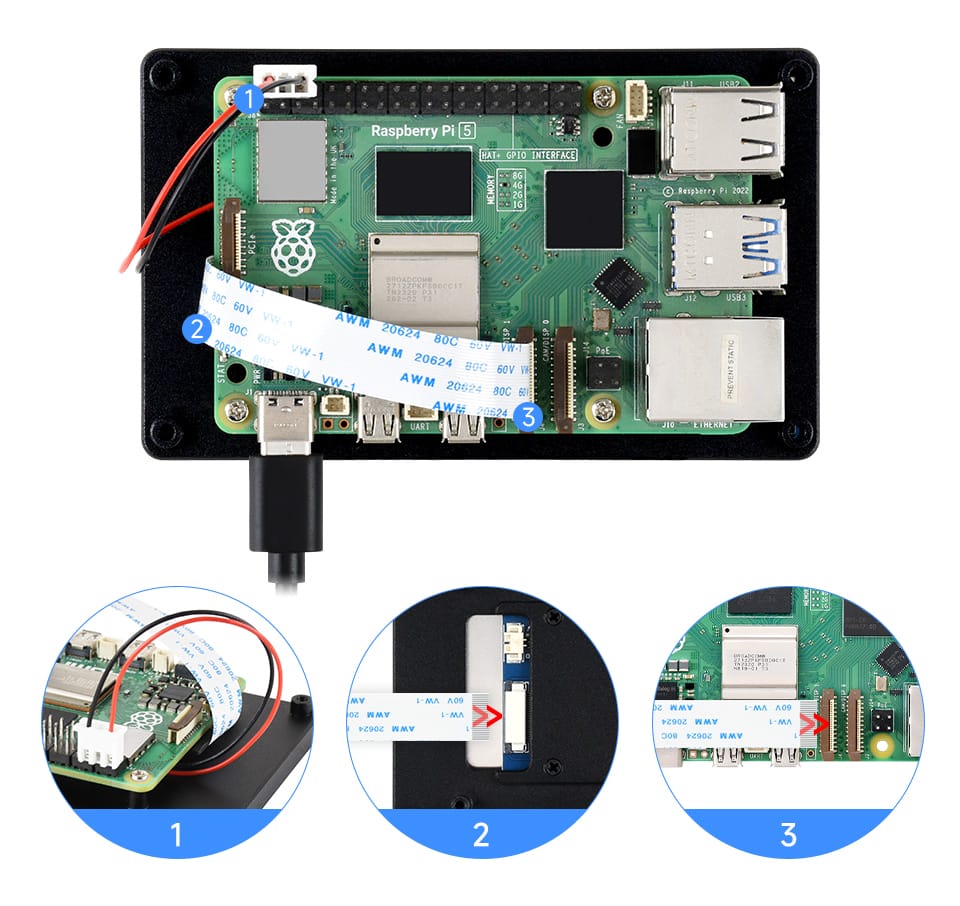

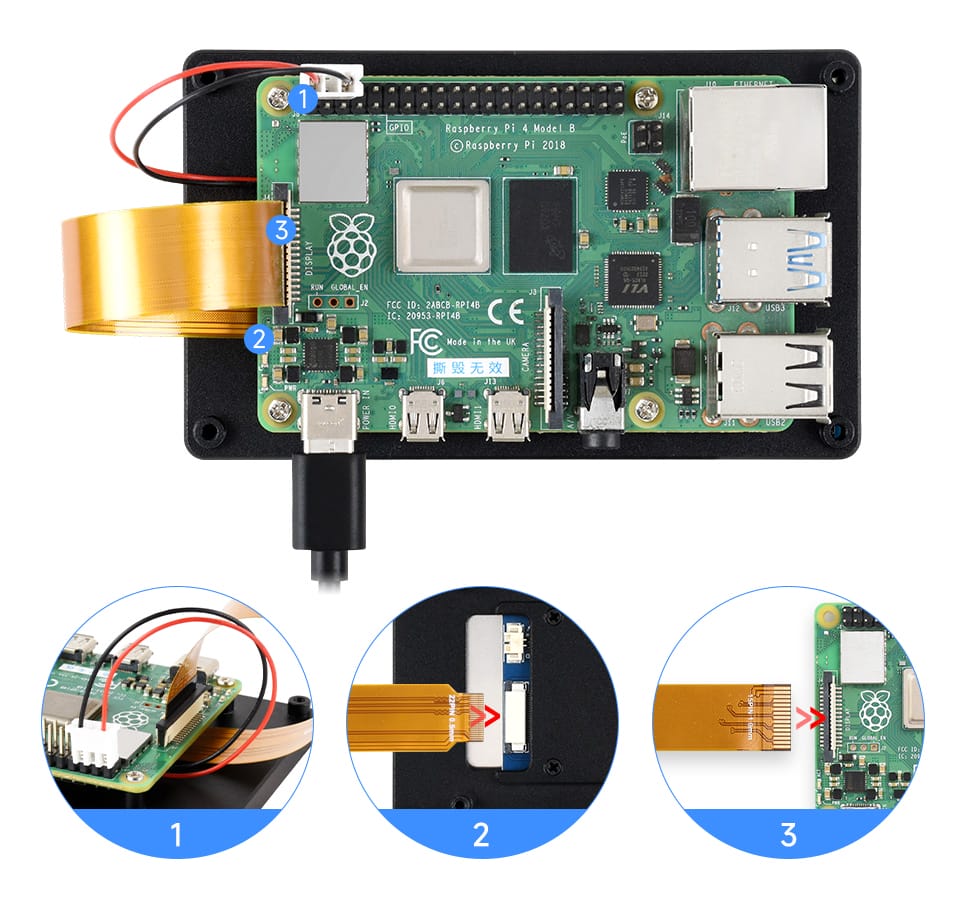

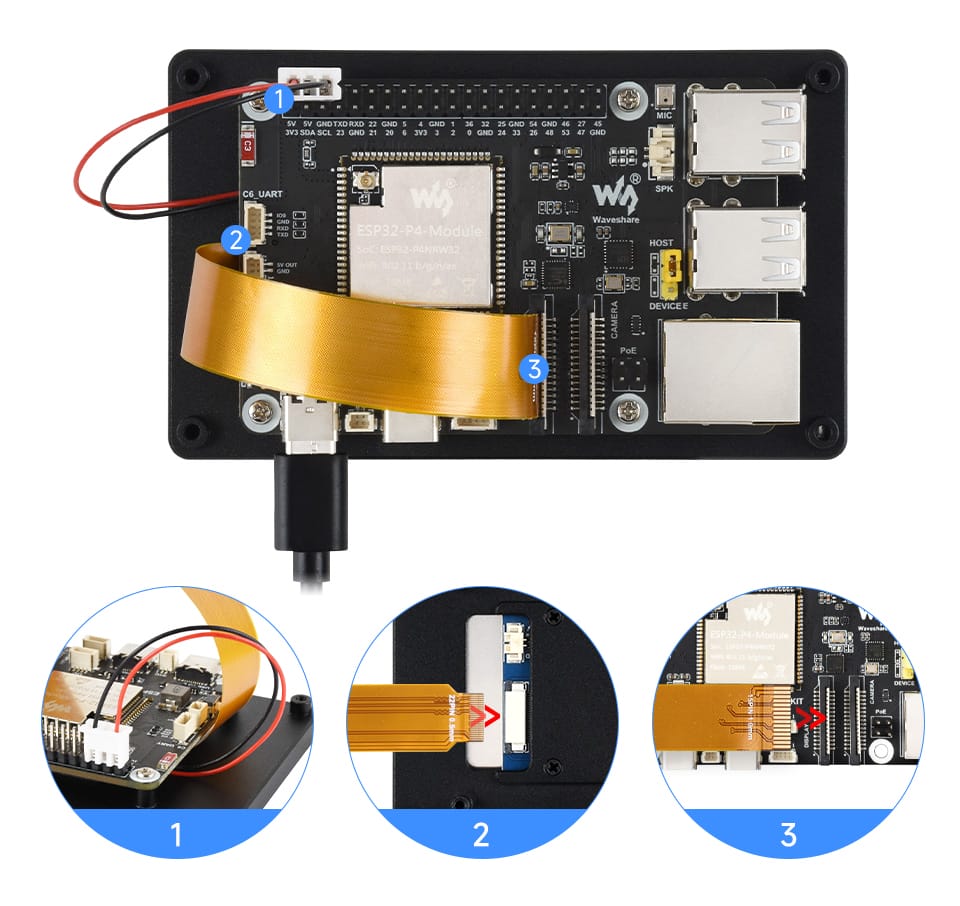

Příklady zapojení
Vizuální a dotyková komunikace je realizována pomocí FFC nebo DSI pásků (v závislosti na hardwarové platformě). Napájení 5V je nejvhodnější přivést přes GPIO piny mikrokontroléru nebo jednodeskového počítače.

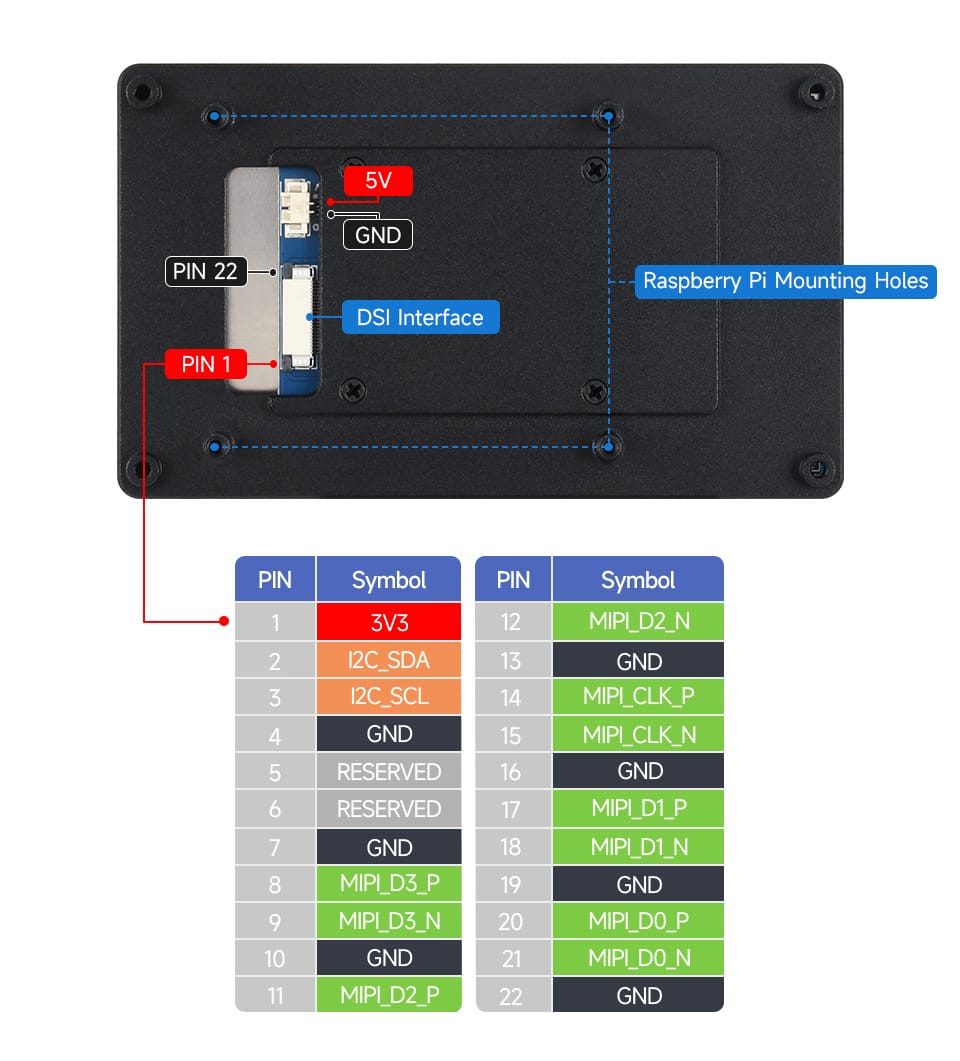

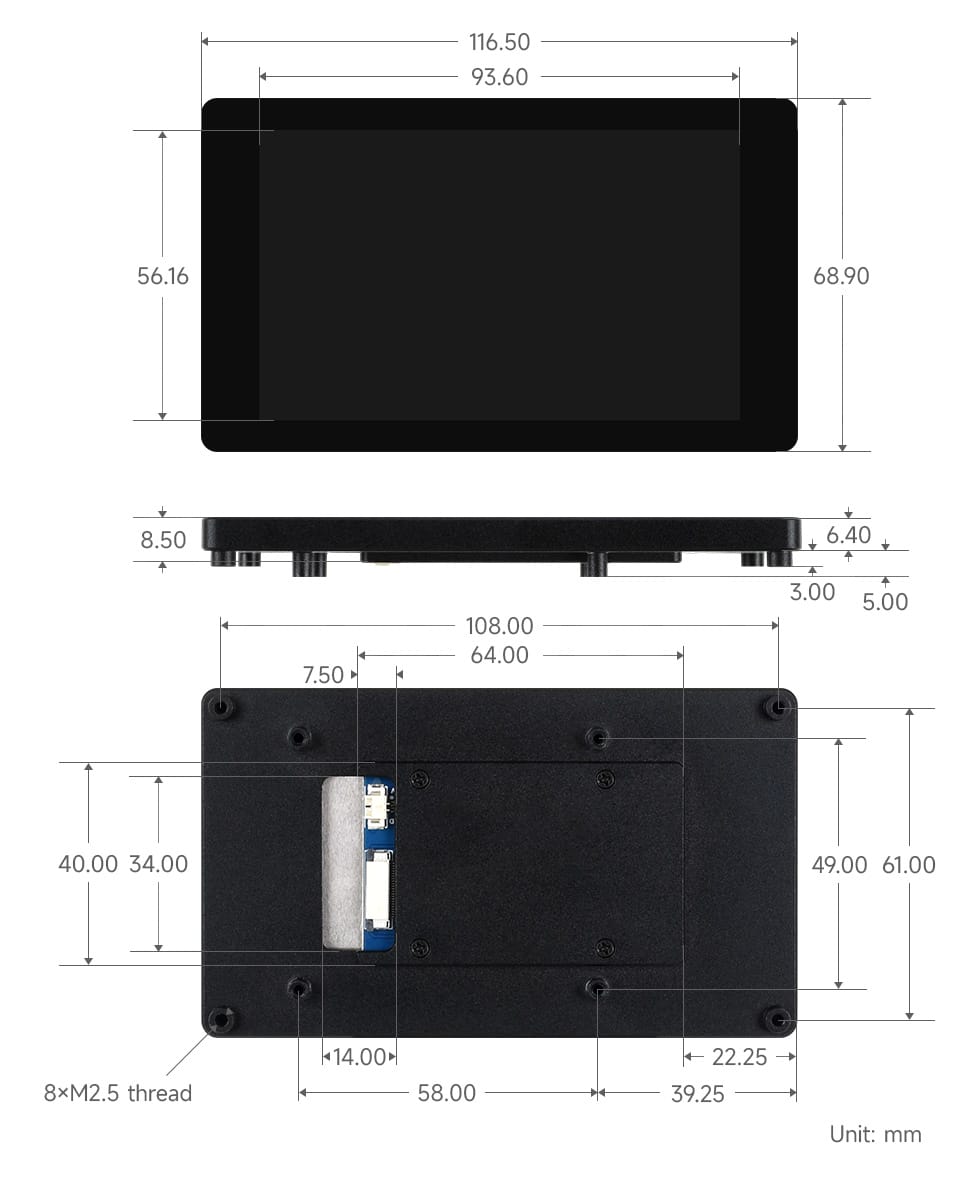

Rozměry a rozhraní
Technická specifikace
- Rozlišení: 480 × 800 pixelů
- Kontrast: 1000:1
- Jas: 500 cd/m²
- Video rozhraní: MIPI 2-lane
- Řadič displeje (IC): ST7701S
- Dotykový čip (IC): GT911
- Napájecí napětí: 5.0 V (typické)
- Odběr proudu: cca 200 mA
- Provozní teplota: od 0°C do 60°C
- Vnější rozměry: 116.50 × 68.90 mm
- Pracovní plocha obrazovky: 93.60 × 56.16 mm

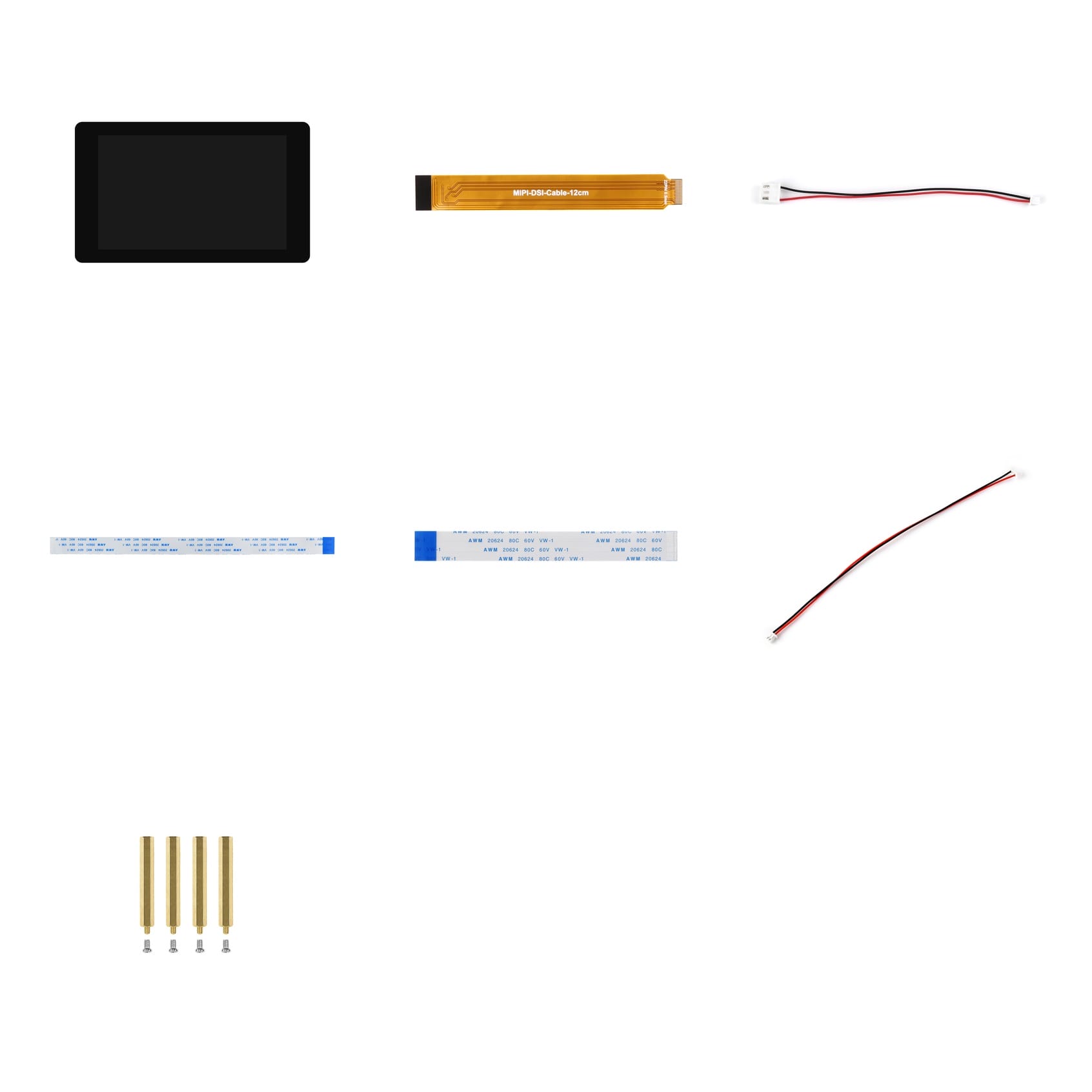

Obsah balení
- Modul displeje 4.3-DSI-TOUCH-A
- Komunikační pásek MIPI DSI (12 cm)
- Kabel MX 1.25 2PIN na 2.54 3PIN (110 mm)
- FFC pásek 22PIN (~200 mm, protilehlé kontakty)
- FFC pásek 22PIN (~100 mm, protilehlé kontakty)
- Kabel MX 1.25 2PIN na MX 1.25 4PIN (~150 mm)
- Sada montážních prvků (distanční sloupky / šrouby)
