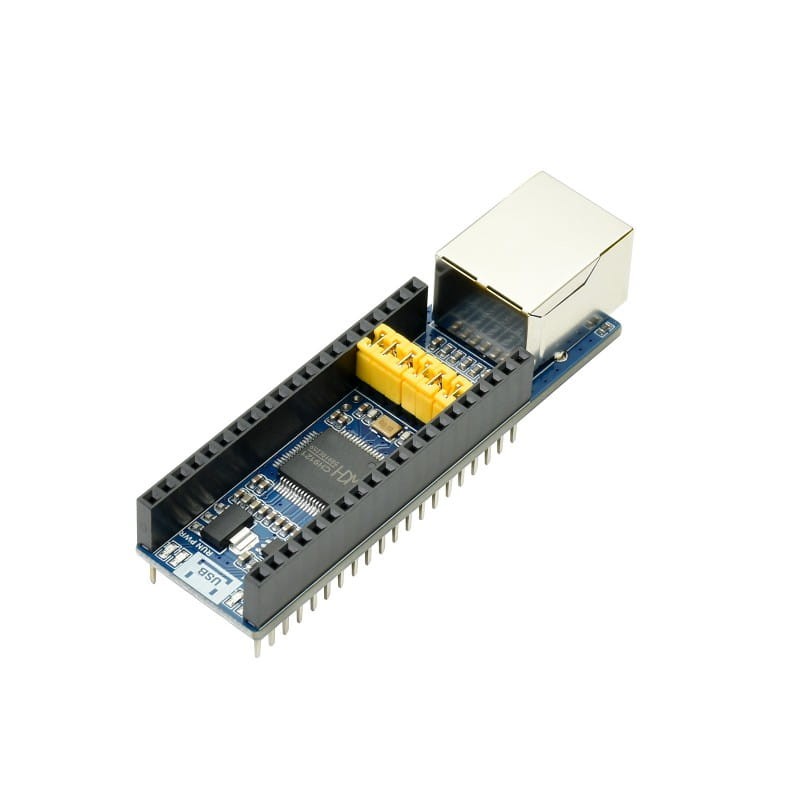

Dvoukanálový převodník Ethernet na UART pro Raspberry Pi Pico
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
Převodník Ethernet na UART pro Raspberry Pi Pico, 10/100M
.Podporuje transparentní přenos dat 2-CH Ethernetu na UART
.
Specifikace modulu:
- Provozní napětí: 3,3 V/5 V .
- Provozní proud: 140mA
- Přenosová rychlost UART TCP/UDP: 300bps ~ 921,6kbps
- Úroveň TTL UART: 3,3 V/5 V .
- Skladovací teplota: -55 ℃ ~ 125 ℃
- Provozní teplota: -40 ℃ ~ 85 ℃
- Rozměry 74,50 × 21,00 mm .
- Vestavěné vrstvy Ethernet MAC a PHY .
- Obousměrný transparentní přenos dat mezi UART a Ethernetem .
- 10/100M, plně duplexní/poloduplexní rozhraní Ethernet s automatickým vyjednáváním, kompatibilní se standardem 802.3
- Auto-MDI/MDIX, automatická detekce a přepínání typu kabelu .
- Podporuje automaticky získanou IP adresu a přístup k doméně DNS prostřednictvím DHCP .
- Konfigurace síťových parametrů, jako je režim čipu, port, IP, prostřednictvím softwaru hostitelského počítače nebo příkazu UART
- Čtyři provozní režimy: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER .
- Současný provoz 2CH UART, nezávislý transparentní přenos pro každý kanál .
- Komunikace UART v plně duplexním nebo poloduplexním režimu, podpora automatického přepínání RS485 RX/TX
- Podporuje software pro virtuální sériový port (je součástí dodávky) .
- Podporuje mechanismus KEEPALIVE .
- Obsahuje programovací zdroje a instrukce (příklady pro Pico/Raspberry Pi/Arduino/STM32) .

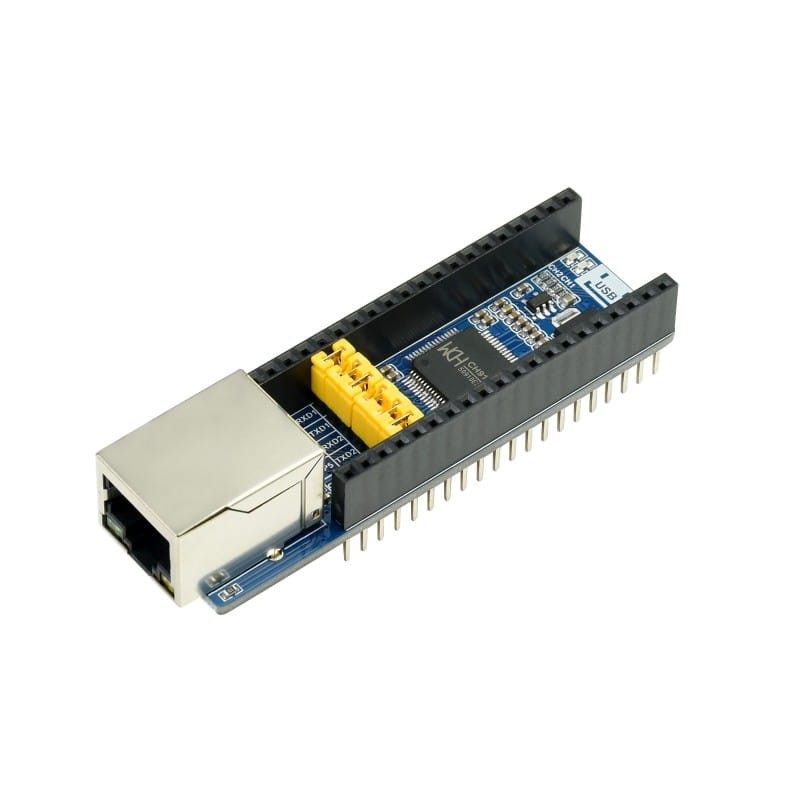

Kompatibilní s Raspberry Pi Pico:

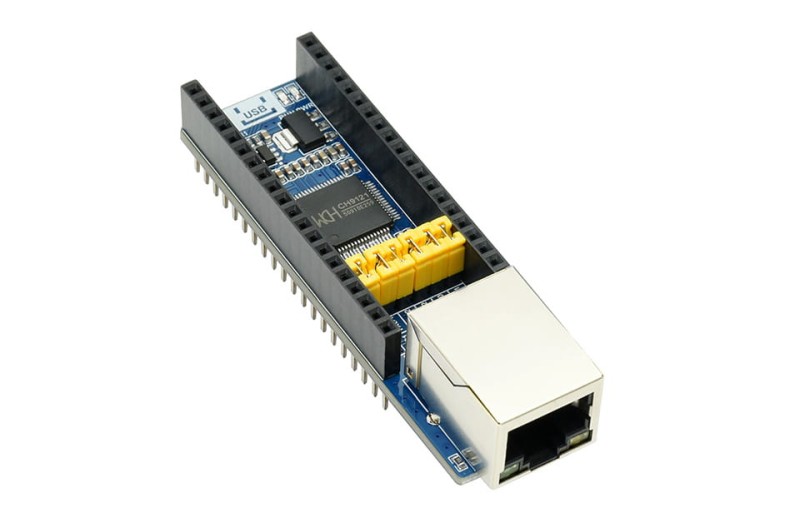

Příklad aplikace:

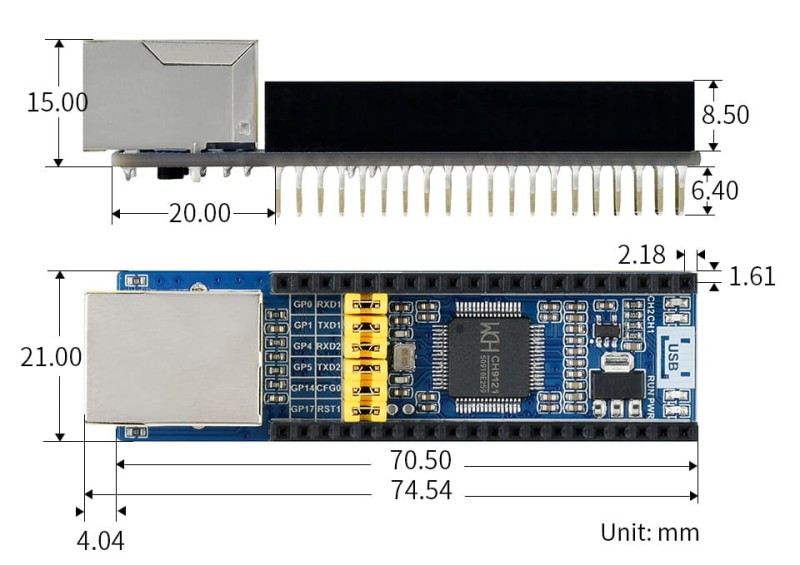

Rozměry:
.

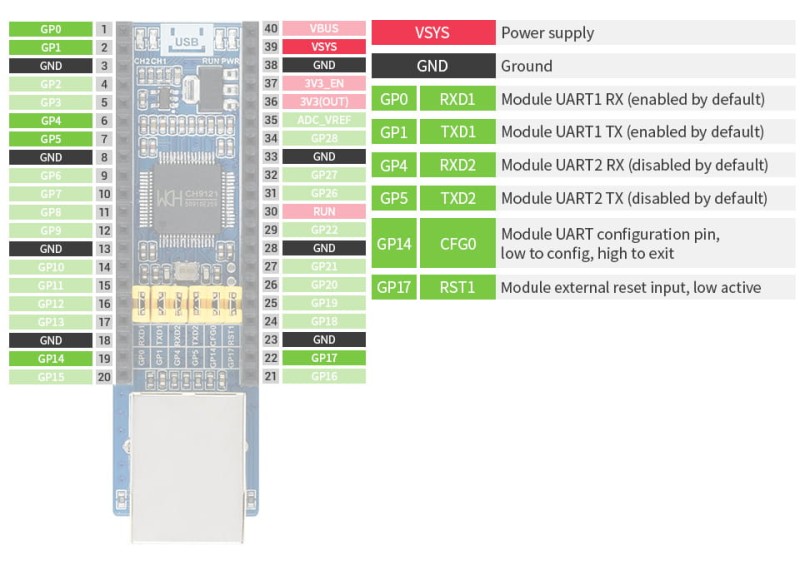

Popis kolíku:
.

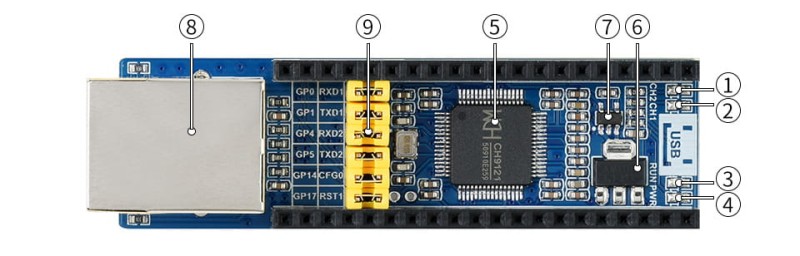

Konstrukce modulu:
- Indikátor připojení UART 2 .
- Indikátor připojení UART 1 .
- Ukazatel provozního stavu CH9121
- Indikátor napájení .
- Řídicí obvod CH9121 .
- Napájecí zdroj IC AMS1117-3,3 V
- Napájecí integrovaný obvod RT9193-18 GB .
- Konektor Ethernetu
- Konfigurační kolíky rozhraní
Sada obsahuje:
- Pico-ETH-CH9121 x1 .
LCD displej a Raspberry Pi Pico NENÍ součástí dodávky!
.Wiki: Pico-ETH-CH9121
