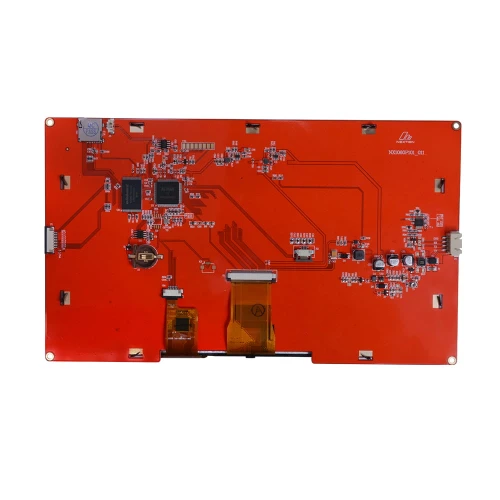

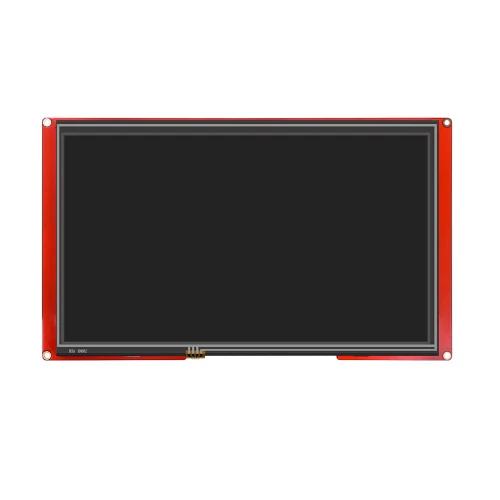

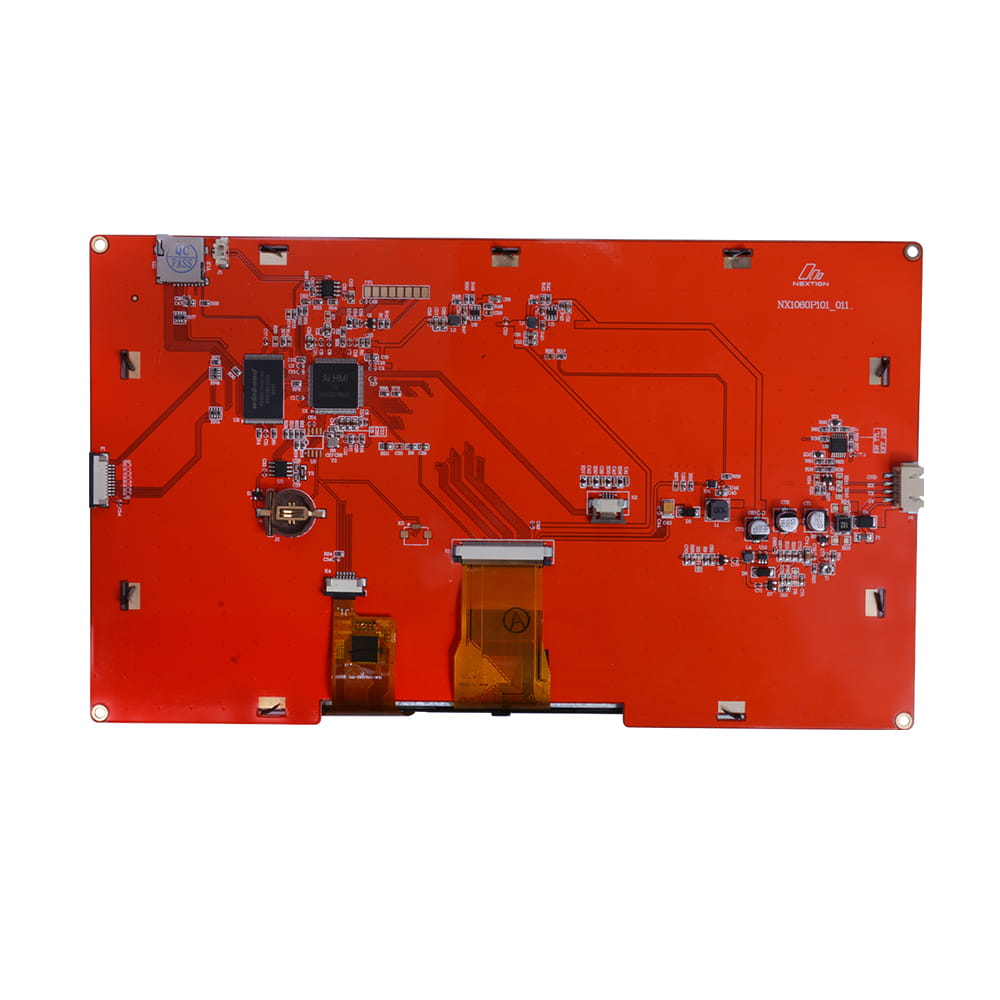

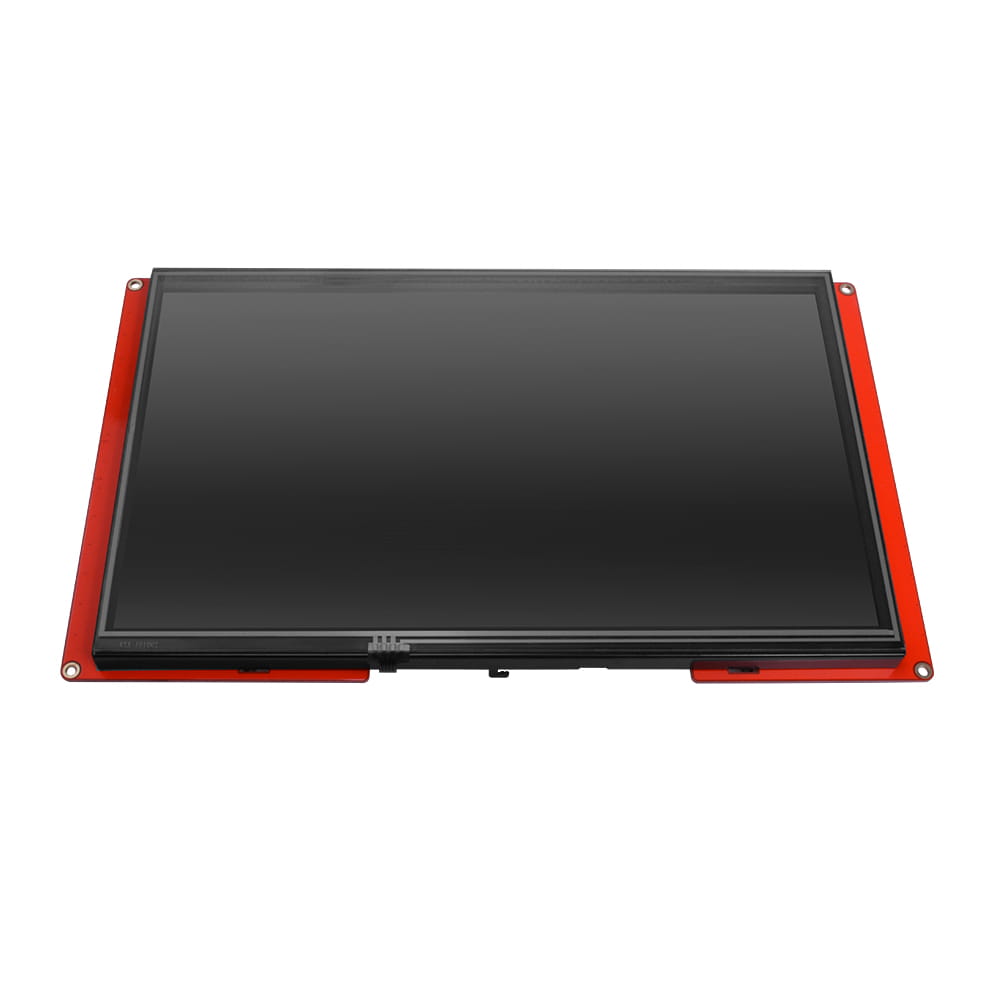

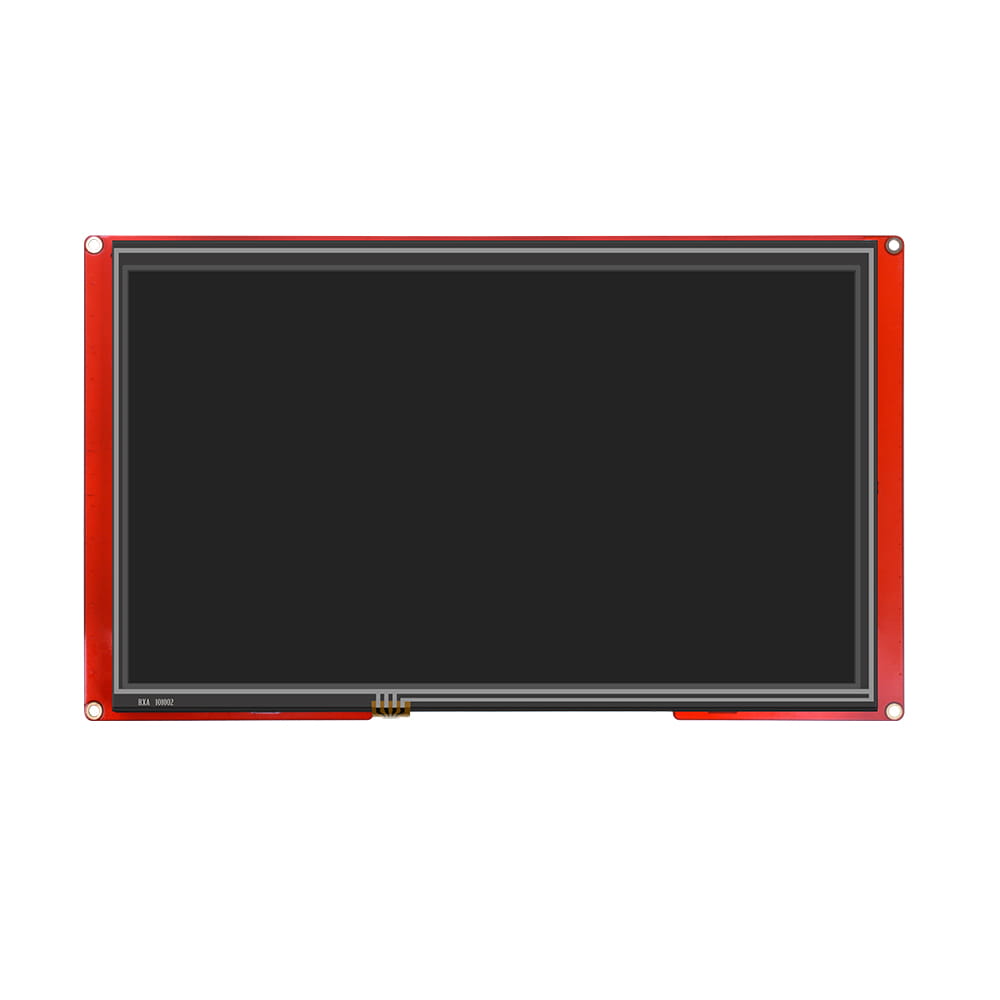

Displej Nextion Intelligent 10.1" 1024x600 NX1060P101-011R-I IPS s rezistivním dotykovým panelem
Nextion NX1060P101-011R-I je 10.1palcový inteligentní HMI displej s IPS maticí, rezistivním dotykovým panelem, rozlišením 1024x600 px a komunikací UART TTL. Modul je určen pro tvorbu grafických uživatelských rozhraní pro Arduino, Raspberry Pi, STM32, ESP8266, ESP32 a další platformy vybavené sériovým portem.
Hlavní vlastnosti:
- Série: Nextion Intelligent.
- Úhlopříčka: 10.1".
- Rozlišení: 1024x600 px, podpora orientace 600x1024 px.
- Matice: IPS.
- Dotykový panel: rezistivní.
- Barvy: 65K / 65536 barev, formát 16-bit 565.
- Rozhraní: UART TTL přes konektor 4-pin 2.54 mm.
- Paměť: Flash 120 MB, RAM 512 KB, EEPROM 1024 B.
- GPIO: 8 digitálních linek IO0-IO7, PWM na IO6-IO7.
- RTC: vestavěné hodiny reálného času s baterií CR1220.
- microSD: podpora karet FAT32 do 32 GB.
- Audio: konektor reproduktoru 1.25 mm, výkon 0.5-1.5 W.
- Napájení: doporučeno 5 V / 2 A DC.
- Kompatibilita: Arduino, Raspberry Pi, STM32, ESP8266, ESP32 a další platformy s UART.
Návrh rozhraní v Nextion Editor
Uživatelské rozhraní se připravuje v prostředí Nextion Editor. Program umožňuje vytvářet HMI obrazovky s tlačítky, textovými poli, grafikou, posuvníky, ukazateli průběhu, indikátory a grafy, přičemž hotový projekt lze nahrát do paměti displeje přes UART nebo kartu microSD.
Funkce a použití
Displej Nextion Intelligent NX1060P101-011R-I funguje jako samostatný HMI panel s vestavěnou pamětí pro grafický projekt, fonty a obrázky. Díky tomu mikrokontrolér pouze odesílá příkazy a přijímá události přes UART, bez nutnosti generovat celé grafické rozhraní.
- Ovládací panely pro automatizaci, robotiku a systémy IoT.
- Uživatelská rozhraní pro měřicí a řídicí zařízení.
- Operátorské panely, menu nastavení a informační obrazovky.
- Obsluha dotykových událostí odesílaných do mikrokontroléru přes UART.
- Možnost využití GPIO, RTC a audio funkcí v rozsáhlých projektech.
Komunikace a napájení
Modul komunikuje s řídicím systémem přes sériový port UART TTL. Pro základní připojení jsou vyžadovány čtyři vodiče: +5 V, GND, TX displeje k RX mikrokontroléru a RX displeje k TX mikrokontroléru.
- +5V: napájení displeje.
- GND: zem systému.
- TX: data vycházející z displeje.
- RX: data vstupující do displeje.
Informace o napájení: nedoporučujeme napájet displej přímo z USB portu počítače. Pro stabilní provoz používejte externí napájecí zdroj 5 V s výkonem minimálně 2 A, přiložený USB adaptér a kvalitní USB kabel.
Technická specifikace:
- Displej: 10.1" IPS, 1024x600 px
- Počet barev: 65K / 65536 barev, formát 16-bit 565, 5R-6G-5B
- Jas: 300 nit, regulace 0–100% po 1%
- Dotykový panel: rezistivní
- Aktivní plocha (A.A.): 222.72 x 125.28 mm
- Rozměry modulu: 258 x 152 x 11.5 mm
- Paměť: Flash 120 MB, EEPROM 1024 B, RAM 512 KB
- Napájení: 4.75–6.5 V DC, doporučeno 5 V / 2 A
- Spotřeba proudu: typ. 800 mA při 5 V a 100% jasu
- Rozhraní: UART TTL, RX 3.3 V / TX 5.0 V, konektor 4-pin 2.54 mm
- Baudrate: 2400 – 921600 bps
- GPIO: 8 linek IO0–IO7, PWM na IO6–IO7
- RTC: vestavěné, baterie CR1220
- Audio: 0.5–1.5 W, konektor 1.25T-2-2A 1.25 mm
- Provozní podmínky: -20°C ~ 70°C, 10–90% RH
Obsah sady
- Displej Nextion Intelligent NX1060P101-011R-I.
- Adaptér pro USB napájecí zdroj.
- Propojovací vodiče zakončené konektorem.
