LCD 5,0" 480x854 kapacitní dotykový panel DWIN HMI
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

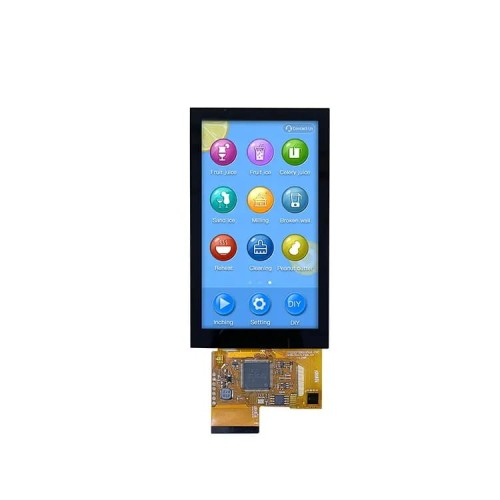

Univerzální modul HMI s 5,0" displejem a kapacitním dotykovým panelem.
Vlastnosti DMG85480F050-01WTC:

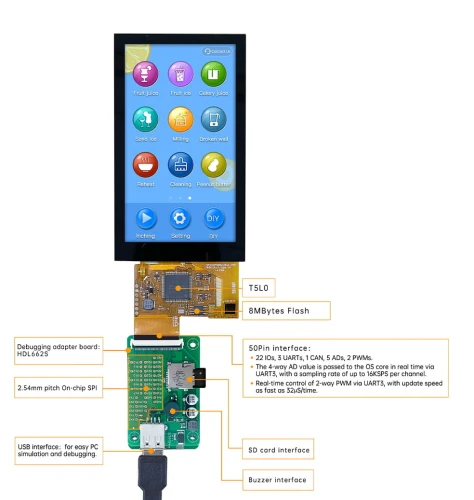

- COF struktura, řídicí elektronika displeje zabudovaná na LCD pásku
- Založeno na T5L0, se systémem DGUS II .
- 5,0" rozlišení 480*854 pixelů, 262k barev, IPS
- Pozitivní dotyk
- 50 pinů se všemi dostupnými vodiči mikrokontroléru .
- S grafickým GUI, dvoujádrovým procesorem
Princip fungování displejů DWIN HMI
Navržení vzhledu uživatelského rozhraní a pravidel jeho ovládání se provádí pomocí specializované aplikace DGUS TOOL. Máme možnost nahrát hotovou grafiku, vytvořit tlačítka, grafy, vstupní pole atd. a poté zkompilované soubory přenést na paměťovou kartu SD, ze které se zkopírují do paměti displeje.
Obsluha ze strany mikrokontroléru spočívá v odesílání a přijímání předem stanovených datových rámců prostřednictvím rozhraní UART.
Specifikace DMG85480F050-01WTC
Rozhraní:
- Baudrate: 3150~3225600bps, Type. 115200bps
- Provozní režim:
UART2: N81 UART TTL
UART4: N81/E81/O81/N82 4 (softwarově konfigurovatelný) UART TTL
UART5: N81/E81/O81/N82 4 (softwarově konfigurovatelný) UART TTL . - Uživatelské konektory:
- 50 pinů 50Pin_0,5mm FPC páska . - Paměť Flash: 8 MB NOR Flash, pro grafiku, písma a zvukové soubory. Počet záznamů nad: 100 000
- Rozhraní karty SDSD: FAT32, rychlost stahování: 4Mbps
Zobrazení:
- Počet barev: 262 tisíc barev
- LCD typ IPS
- Úhly pohledu: 85°/85°/85°/85°（L/R/U/D）
- Zobrazovací plocha: 61,23 mm (š)×109,25 mm (v)
- Rozlišení 480×854
- LED podsvícení
- Světlost: 350nit .
Dotykový panel:
- Typ: CTP (pozitivní dotykový panel) .
- Struktura: G+G struktura .
- Dotykový režim: podporuje dotyk a přejetí prstem .
- Tvrdost povrchu: 6H .
- Propustnost světla: Více než 90 % .
Napájení:
.- Napájecí napětí: 4,5~5,5 V .
- Spotřeba proudu při zapnutém podsvícení: VCC = +5V, 300mA
- Spotřeba proudu při vypnutém podsvícení: VCC = +5 V, 95 mA
Zobrazovací operace
Sada obsahuje:
- DMG85480F050-01WTC LCD 5,0" 480x854 kapacitní dotykový panel DWIN HMI
Doporučené příslušenství:
HDL662S FPC Adapter
.
