LCD displej 5" 1024×600 dotykový panel ESP32-S3 WiFi a BT CAN RS485
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

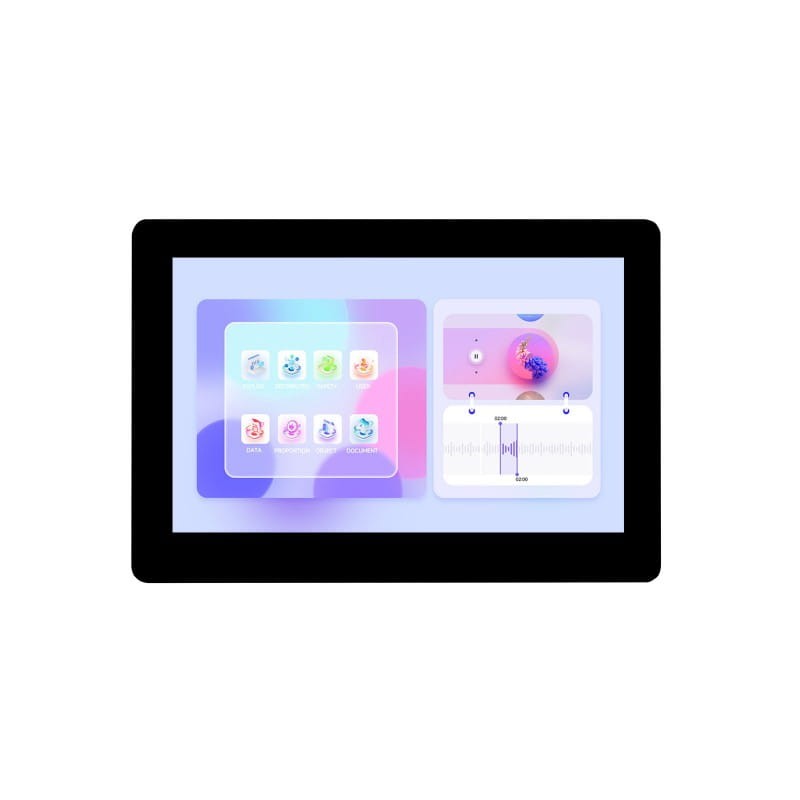

5" LCD displej 1024×600 s dotykovým panelem ESP32-S3 WiFi a BT
Vývojový modul s 5" LCD displejem s rozlišením 1024×600 px, založený na výkonném mikrokontroléru ESP32-S3 s dvoujádrovým procesorem LX7. Je vybaven WiFi 2,4 GHz, Bluetooth 5 (LE), 16 MB paměti Flash a 8 MB PSRAM a je ideální pro vytváření moderních uživatelských rozhraní (HMI), ovládacích panelů, automatizačních systémů a inteligentního osvětlení.
Díky podpoře bezplatné grafické knihovny LVGL modul umožňuje bezproblémové spouštění grafických dotykových rozhraní, a to i s podporou vícebodového dotyku.

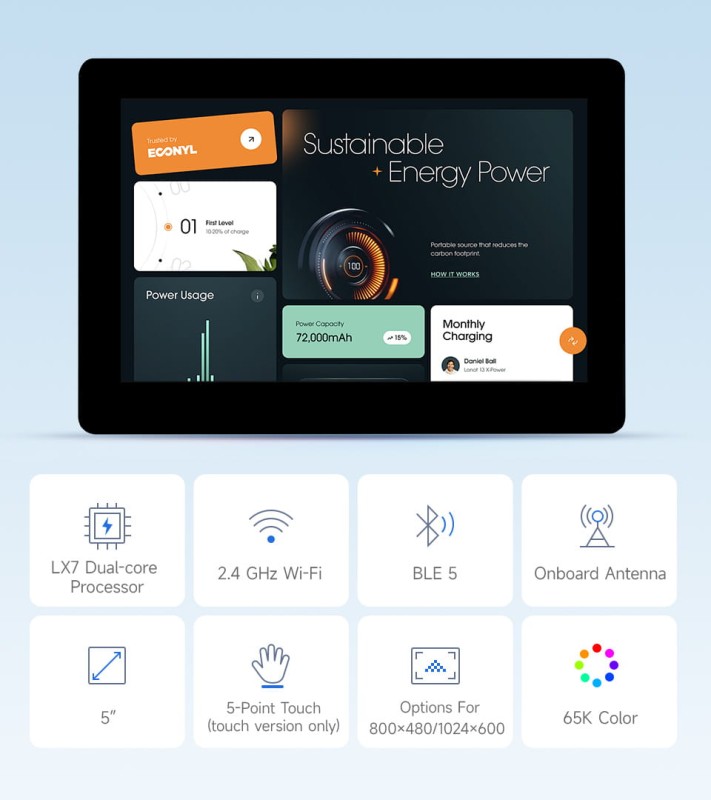

Klíčové vlastnosti:
-

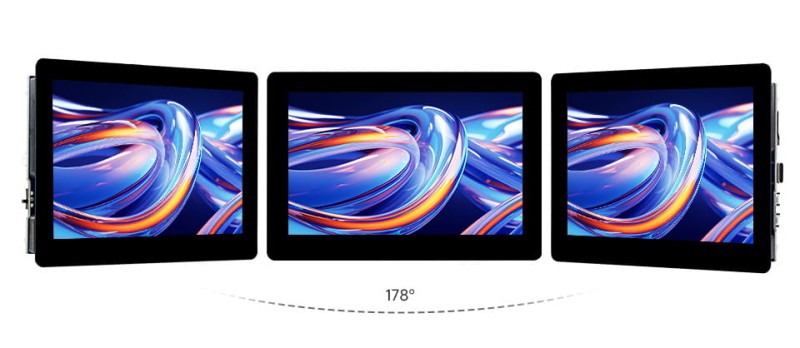

5" displej IPS LCD s rozlišením 1024 × 600, 65 000 barev.
-
Vestavěný systém ESP32-S3
-
Bezdrátové připojení: WiFi 2,4 GHz (802.11 b/g/n), Bluetooth 5 (LE)
-
Podpora 5bodového kapacitního dotyku (I2C ) - verze s podporou dotyku
-
Podpora nízké spotřeby - flexibilní správa napájení a hodin
-
Kompatibilita s knihovnou LVGL - pro vytváření moderních grafických uživatelských rozhraní
Interoperabilita s mnoha periferiemi

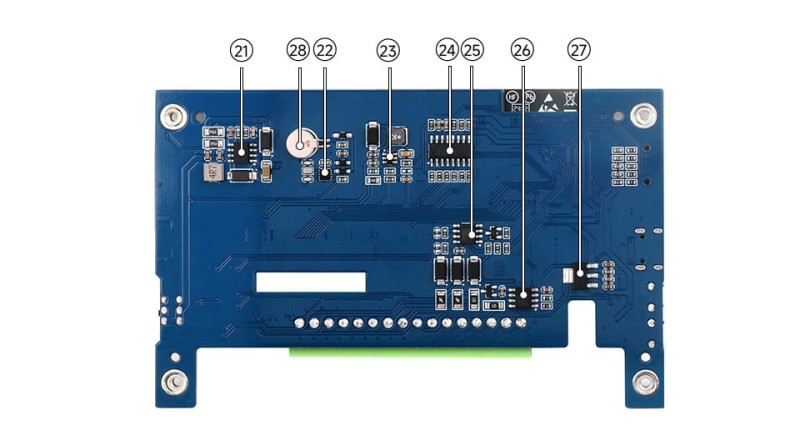

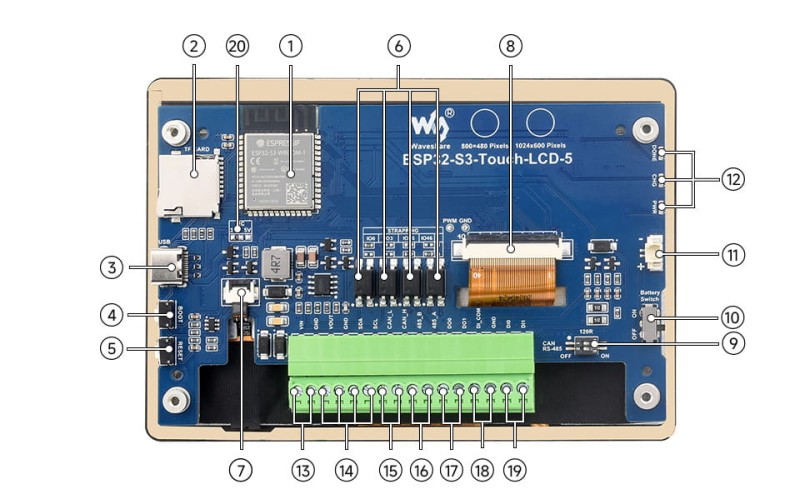

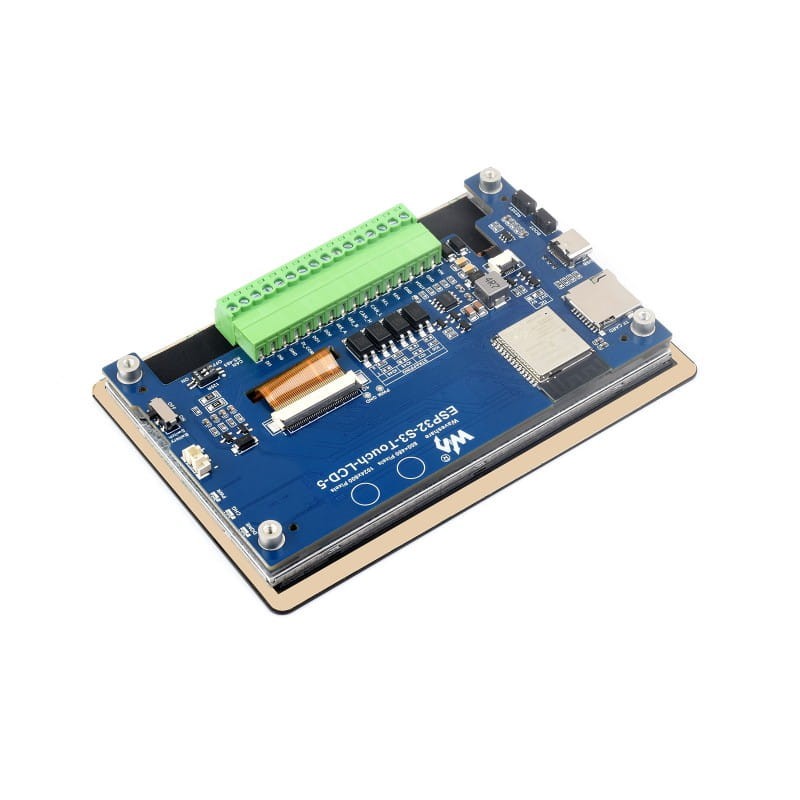

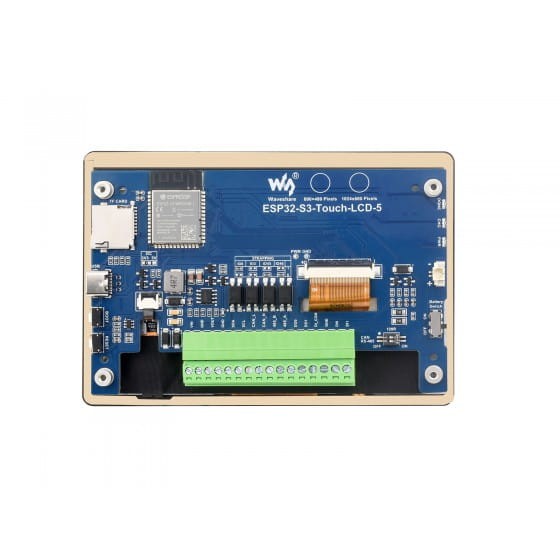

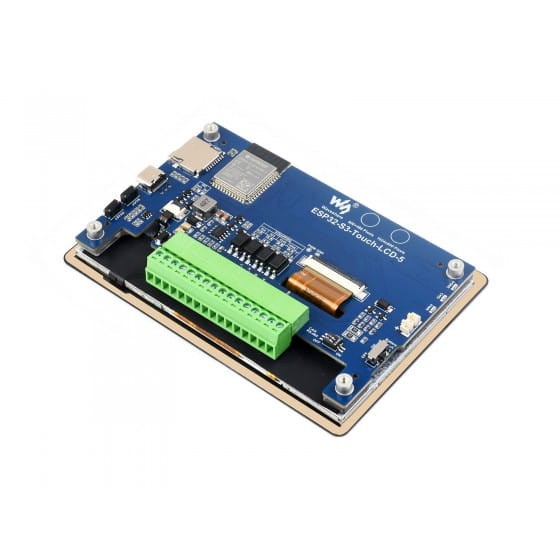

Konstrukce modulu
- ESP32-S3-WROOM-1-N16R8
SoC s WiFi a Bluetooth, taktovací frekvence až 240 MHz, integrovaná paměť 8 MB PSRAM a 16 MB Flash. - Slot pro kartu TF
- Port USB typu C
- Tlačítko BOOT
Podržením při zapnutí naprogramujete zařízení - Tlačítko RESET
- Optická izolace (optoizolátor)
- Konektor dotykového panelu
- Konektor panelu displeje 5"
- Volba odporu svorek RS485 a CAN
Ve výchozím nastavení zkratováno - Vypínač napájení z baterie
- Konektor GH1,25 pro jednu 3,7V lithiovou baterii
- Indikátory stavu
DONE: indikátor dokončení nabíjení lithiové baterie
CHG: indikátor dokončení nabíjení lithiové baterie
PWR: indikátor napájení
(CHG bliká a DONE svítí, když je připojeno stejnosměrné napájení, ale lithiová baterie není připojena nebo je vypnutá)

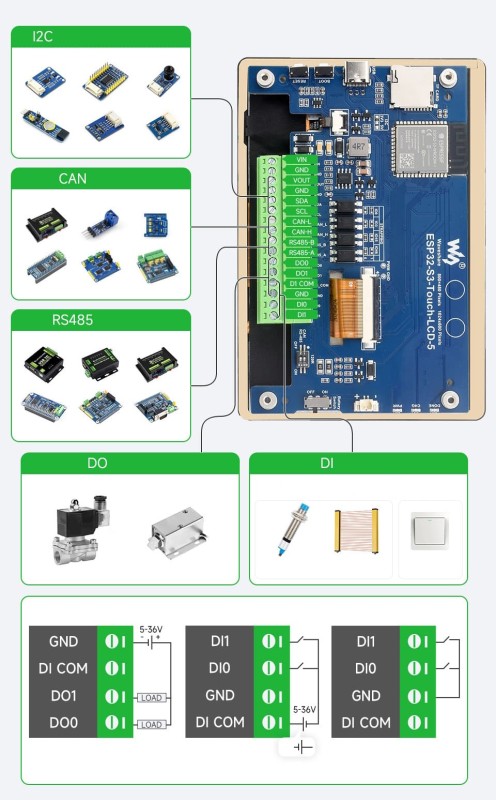

- Svorka stejnosměrného napájení 7-36 V
- Svorka rozhraní I2C
Výstupní pin VOUT 5V/3,3V (spíná se rezistorem na desce) - Svorka rozhraní CAN
- Svorka rozhraní RS485
- Digitální výstup
5-36V, výstup typu open drain, zatížení výstupu: max. 450mA na kanál - Svorka společného vstupního signálu
NC: pasivní vstup (suchý kontakt)
Připojení k napájení plus: digitální vstup aktivní low, pro aktivní vstup typu NPN, 5-36V DC
Připojení k napájecímu zdroji minus: digitální vstup v aktivním stavu high, pro aktivní vstup typu PNP, 5-36V DC - Digitální vstup
5-36V, podporuje pasivní/aktivní vstup (NPN nebo PNP) - Volba výstupního napětí I2C VOUT
Pro přepínání výstupního napětí a logické úrovně I2C VOUT, výchozí 3,3V
- CS8501
Obvod řízení nabíjení lithiové baterie - PCF85063
Čip RTC pro přesné časování - AP3032KTR-G1
Měnič napětí pro zvýšení podsvícení displeje - CH422G
Obvod pro rozšíření IO linky
- SP3485
Vysílač RS485 - TJA1051T/3/1J
CAN transceiver - SGM2212-3.3
Nízkošumový regulátor LDO 800 mA - Lithiová baterie (dobíjecí)

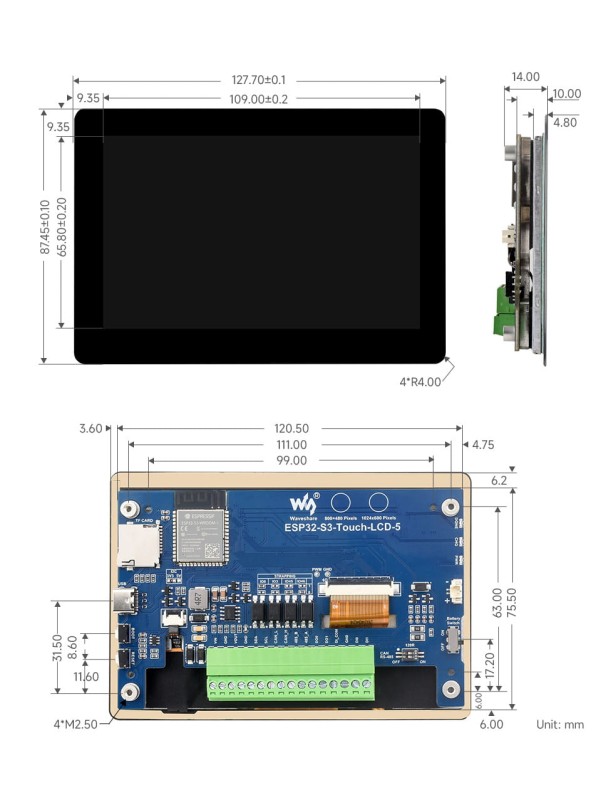

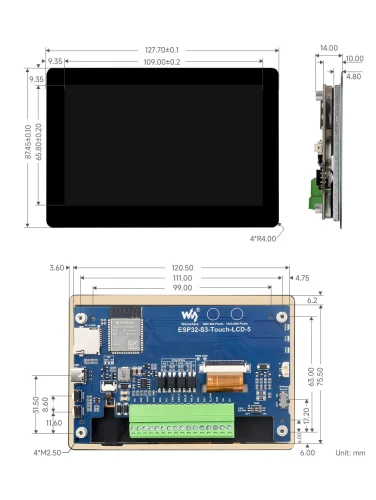

Rozměry

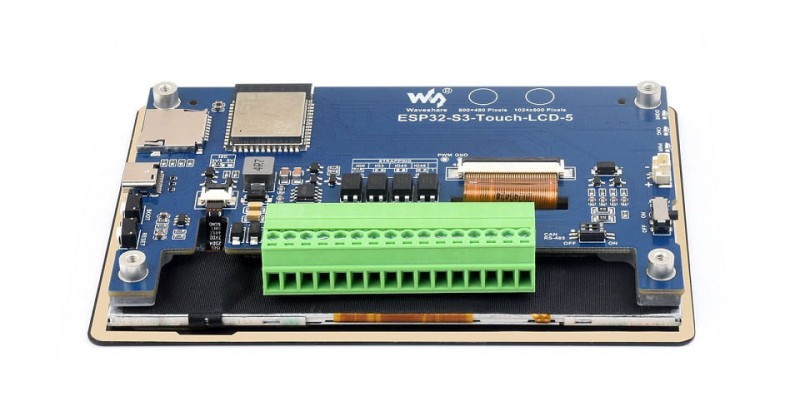

Obsah sady
- ESP32-S3-Touch-LCD-5B x1
- 10kolíkový šroubovací konektor, rozteč 3,5 mm, spodní montáž ×1
Wiki: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-5
