Modul s 1,54" displejem E-Ink 200x200 (tři barvy)
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

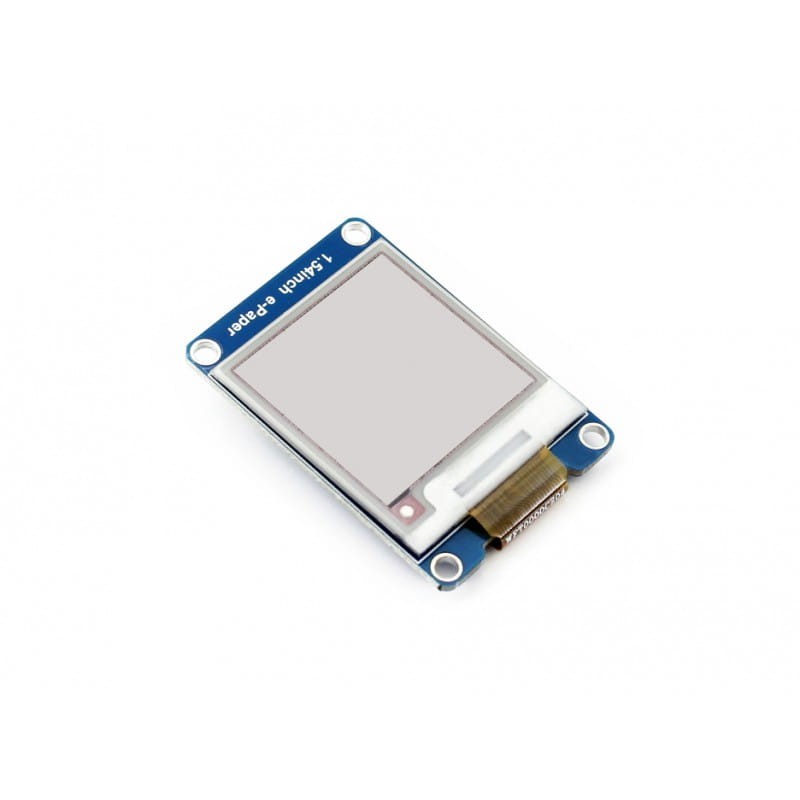

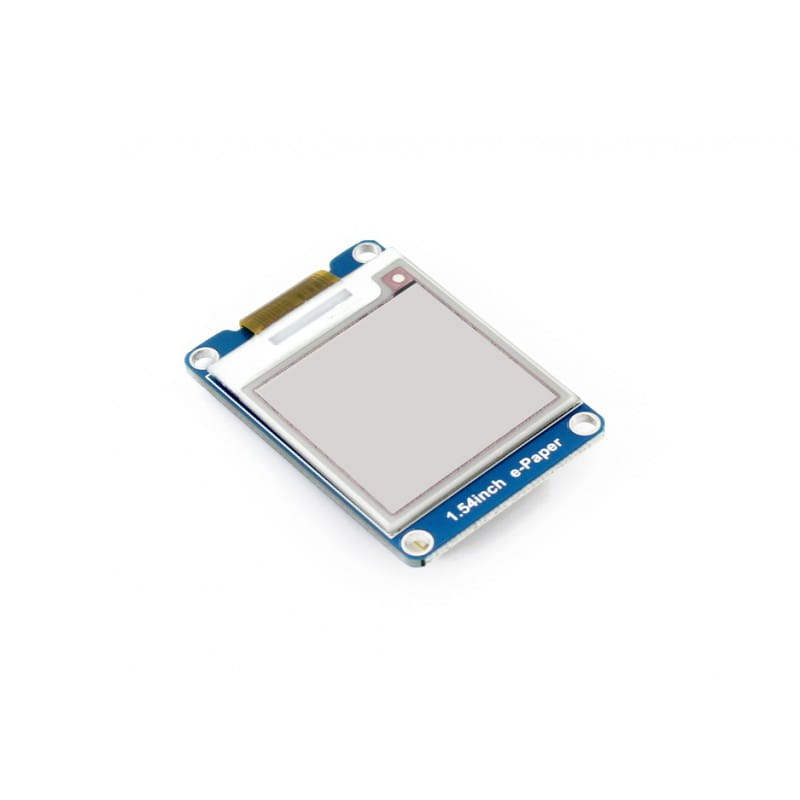

Zobrazovací modul E-Ink má úhlopříčku 1,54 palce, rozlišení 200 x 200 a je vybaven palubním řadičem ovládaným prostřednictvím sběrnice SPI.

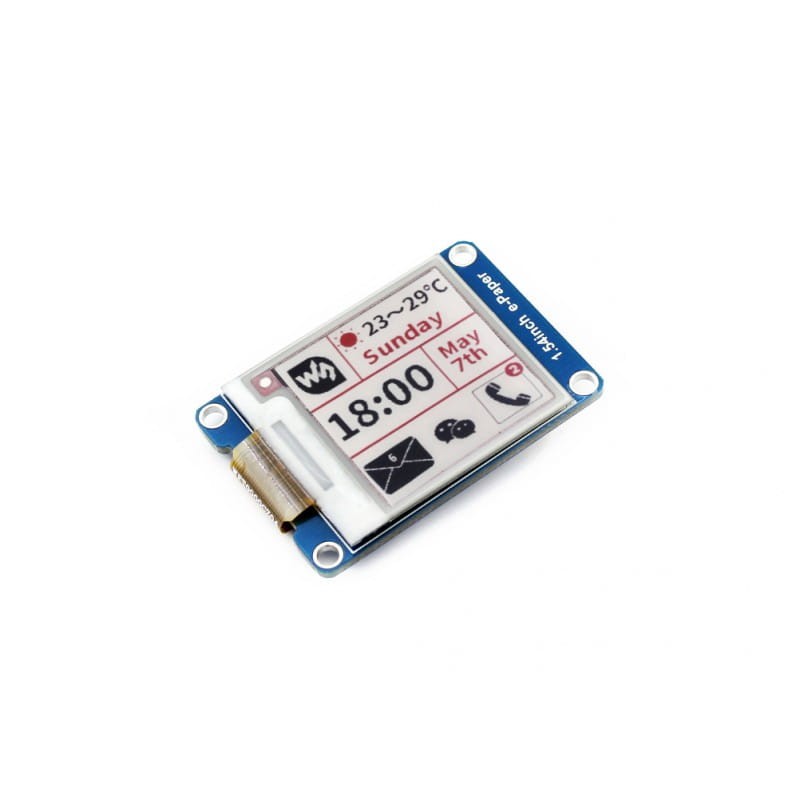

Displej má bílé pozadí, barva pixelů může být černá nebo červená. Díky svým výhodám, jako je velmi nízká spotřeba energie, široký pozorovací úhel, dobrá viditelnost na slunci, je ideální volbou pro aplikace,
jako jsou štítky, průmyslové přístroje apod.
Vlastnosti:
- Nedostatek podsvícení, zobrazuje poslední obsah po dlouhou dobu, i když je napájení vypnuté .
- Velmi nízká spotřeba energie, napájení je v podstatě nutné pouze pro obnovení .
- rozhraní SPI pro připojení k řídicím deskám, např. Raspberry Pi / Nucleo atd.
- Dodává se s programovými zdroji a příručkou (příklady programů pro Raspberry Pi / STM32)
Specifikace:
- Provozní napětí: 3,3 V
- Rozhraní: 3-wire SPI, 4-wire SPI
- Rozhraní.
- Vnější rozměry: 48 mm × 33 mm .
- Rozměry displeje: 27,6 mm × 27,6 mm
- Velikost pixelu: 0,138 × 0,138
- Rozlišení: 200x200 .
- Barva: text: červená, černá, bílé pozadí .
- Šedé úrovně: 2
- Doba obnovení displeje: 8s
- Napájení potřebné pro obnovení: 26,4 mW (typ.)
- Spotřeba energie.
- Spotřeba energie v režimu spánku <0,017mW .
- Zobrazovací úhel >170° .

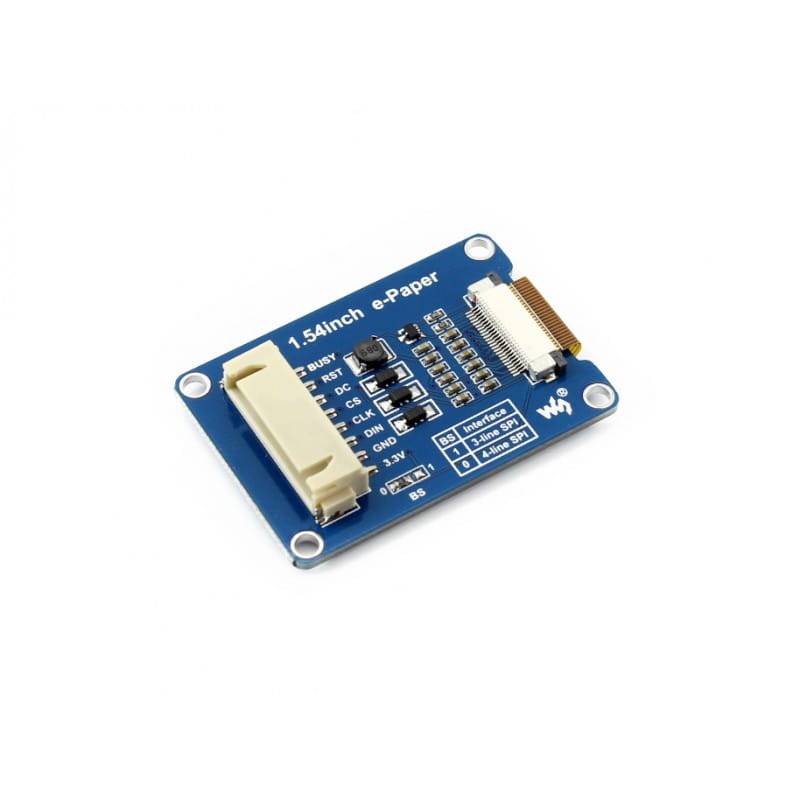

Popis vedení:
.
| SYMBOL | .DESCRIPTION | .
|---|---|
| VCC | 3,3 V | .
| GND | Země |
| DIN | SPI MOSI pin | .
| CLK | SPI SCK pin | .
| CS | Výběr čipu SPI, nízká aktivita | .
| DC | .Volba dat/příkazů (high pro data, low pro příkaz) | Volba čipu SPI, low active | .
| RST | Externí reset, nízká aktivita | .
| BUSY | Výstup stavu Busy, nízko aktivní | .
