Modul s e-ink displejem 4,2" 400x300 (tři barvy) SPI
Cena:
842,86 Kč
včetně 23% DPH, bez nákladů na dopravu
Regular price:
The lowest price during 30 days prior to the reduction:
・Kup teraz i zapłać za 30 dni
product unavailable
Dostupnost:
nedostatek zboží
Dodavatel:
![WaveShare]()
Kód produktu/SKU:
4.2inch e-Paper Module (C) Waveshare 14228
Kategorie:
e-paper e-ink displeje

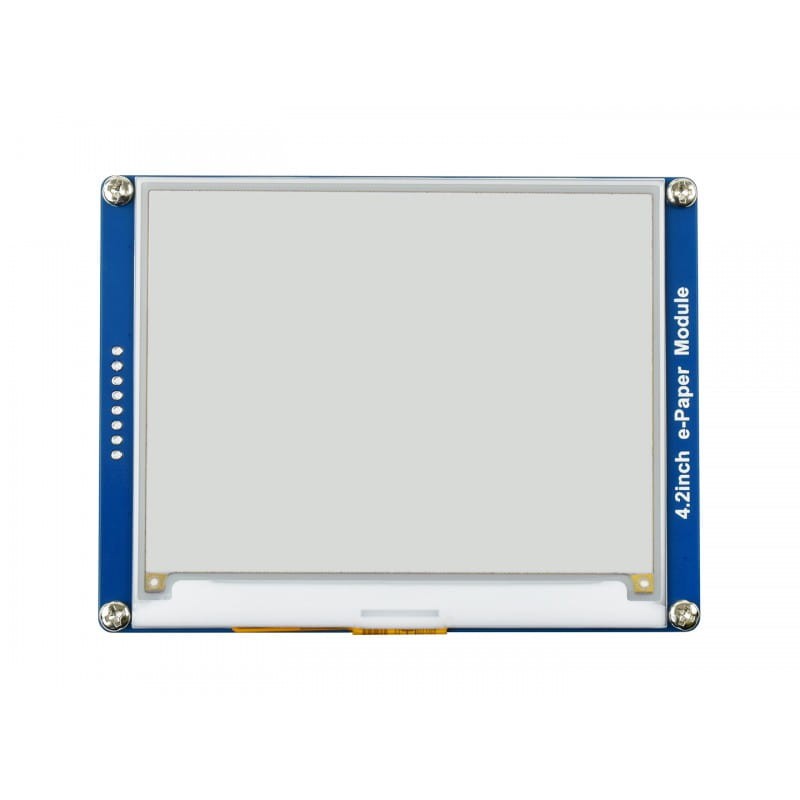

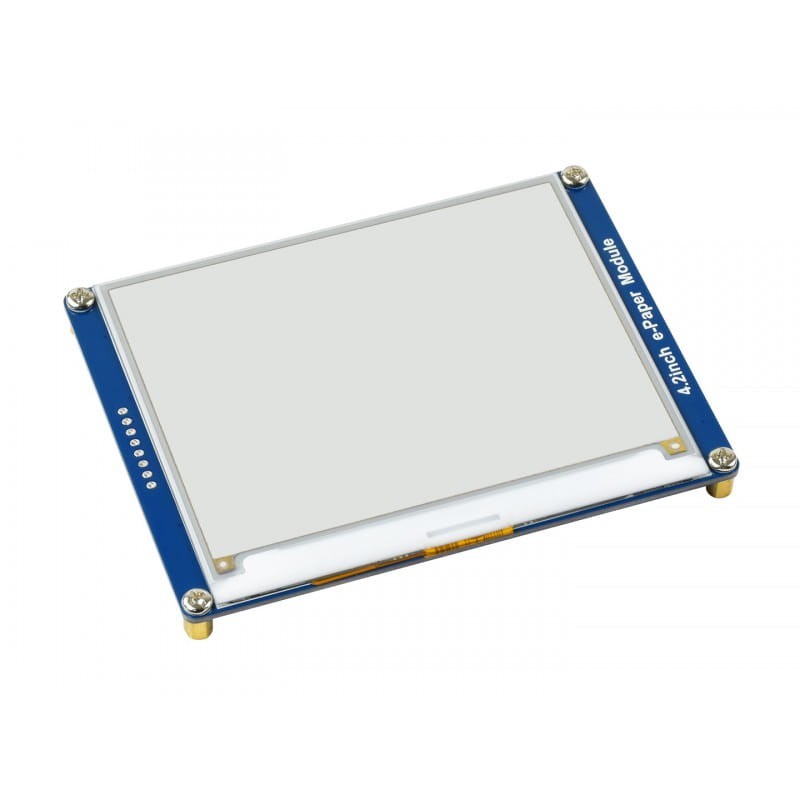

E-Ink zobrazovací modul s úhlopříčkou 4,2 palce, rozlišením 400 x 300, řadič ovládaný přes sběrnici SPI.

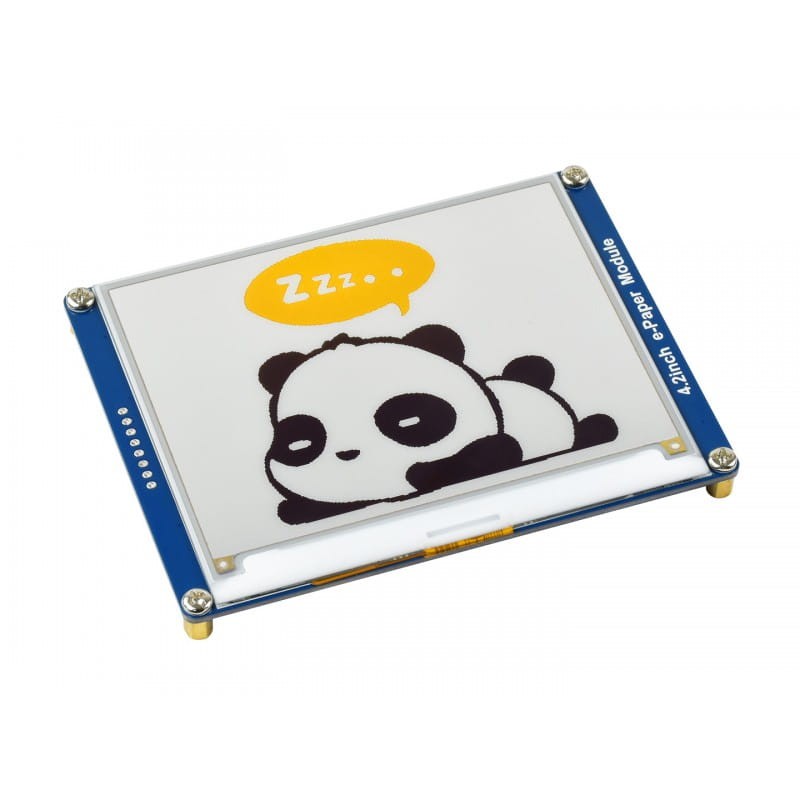

Pozadí pixelů displeje je bílé, zatímco barva pixelů může být černá nebo žlutá.
.Pro své výhody, jako je velmi nízká spotřeba energie, široký pozorovací úhel, dobrá viditelnost na slunci, je ideální volbou pro aplikace, jako jsou štítky, průmyslové přístroje atd.
Funkce:
- Nedostatek podsvícení, zobrazuje poslední obsah po dlouhou dobu, i když je napájení vypnuté .
- Velmi nízká spotřeba energie, napájení je v podstatě nutné pouze pro obnovení .
- Rozhraní SPI pro připojení k řídicím deskám, např. Raspberry Pi / Nucleo atd.
- Dodává se s programovými zdroji a příručkou (příklady programů pro Raspberry Pi / STM32)
Specifikace:
- Provozní napětí: 3,3 až 5 V DC
- Rozhraní: 3vodičové SPI, 4vodičové SPI

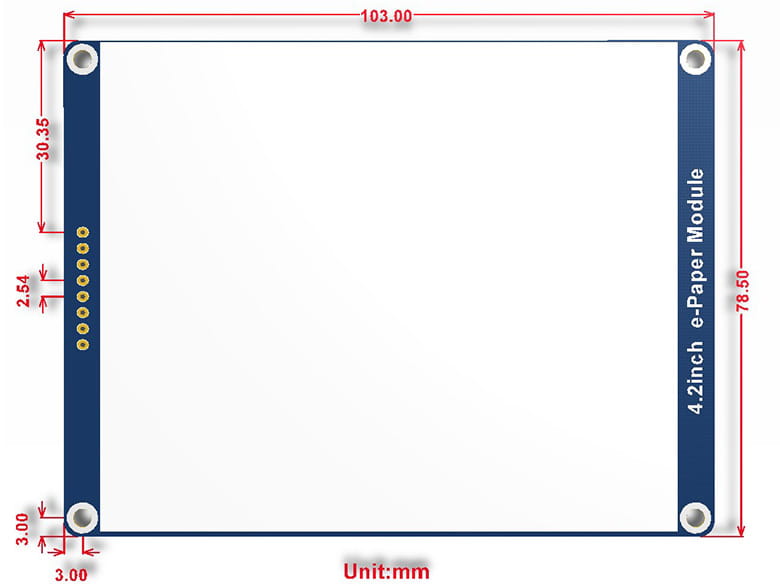

- vnější rozměry: 103 mm × 78,5 mm
- Rozměry zobrazení: 84,8 mm × 63,6 mm
- Velikost pixelu: 0,212 × 0,212

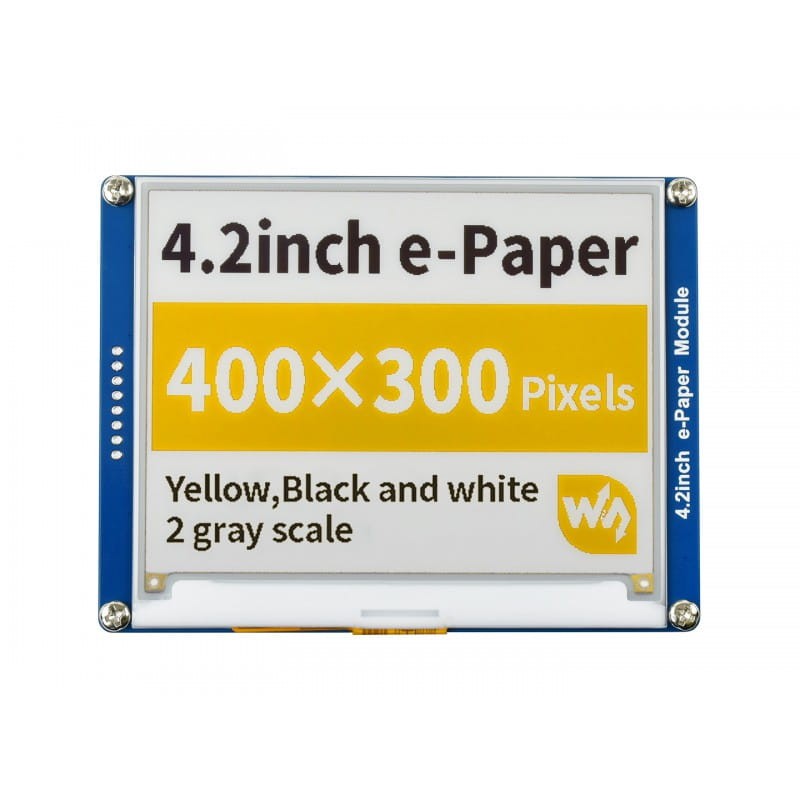

- Rozlišení:400x300
- Barva: text: žlutočerná, bílé pozadí
- Šedé úrovně: 2
- Čas obnovení zobrazení: 15s
- Napájení potřebné pro obnovení: 26,4 mW (typicky)
- Spotřeba energie v režimu spánku <0,017 mW .
- Úhel pohledu >170°

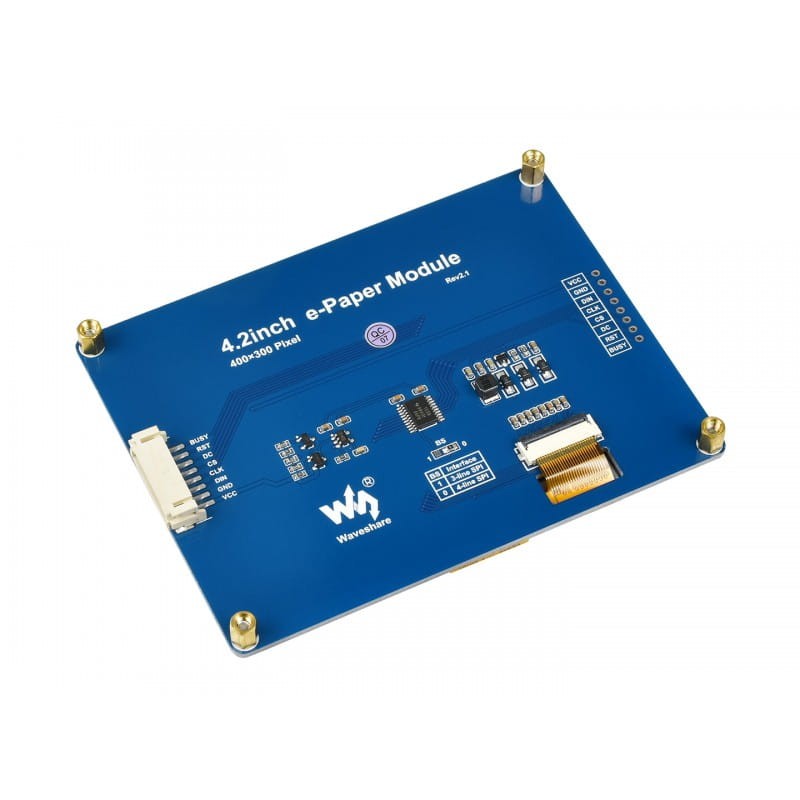

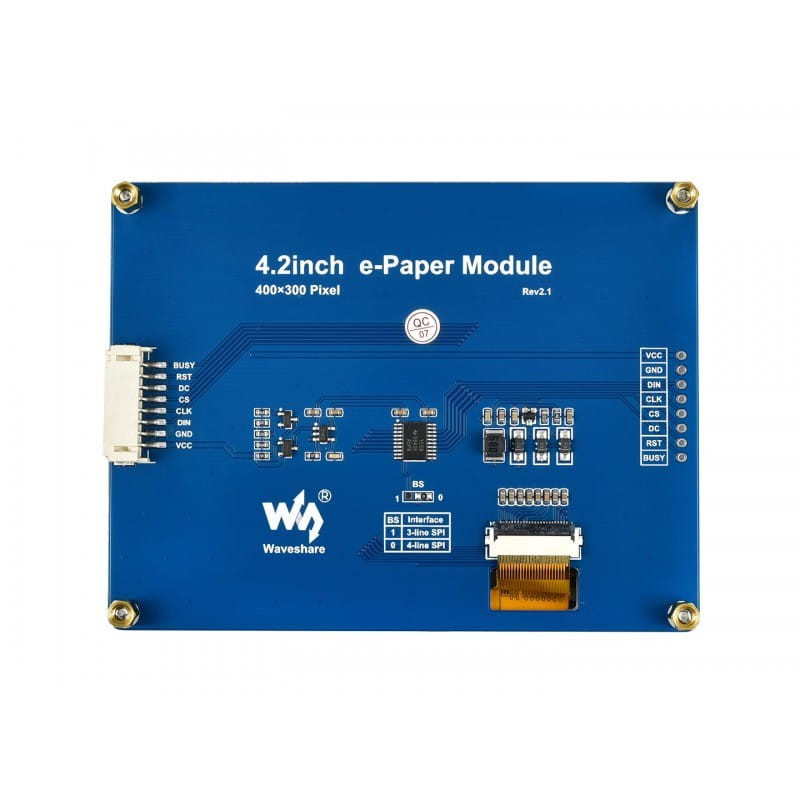

Popis vedení:
.
.
.
| SYMBOL | Popis |
|---|---|
| VCC | Napájení 3,3 V~5 V | .
| GND | Hmotnost |
| DIN | SPI MOSI | .
| CLK | SPI SCK | SPI SCK | .
| CS | Volba obvodu SPI CS, nízký stav aktivní | .
| DC | |
| RST | Externí reset, nízký aktivní stav | .
| BUSY | .Výstup stavu Busy, nízký aktivní stav | Výstup stavu Busy, nízký aktivní stav | .
