Páčkový přepínač E-TEN1122 ON-OFF-ON DPST 3 pinů 15A 250V červený panelová montáž
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

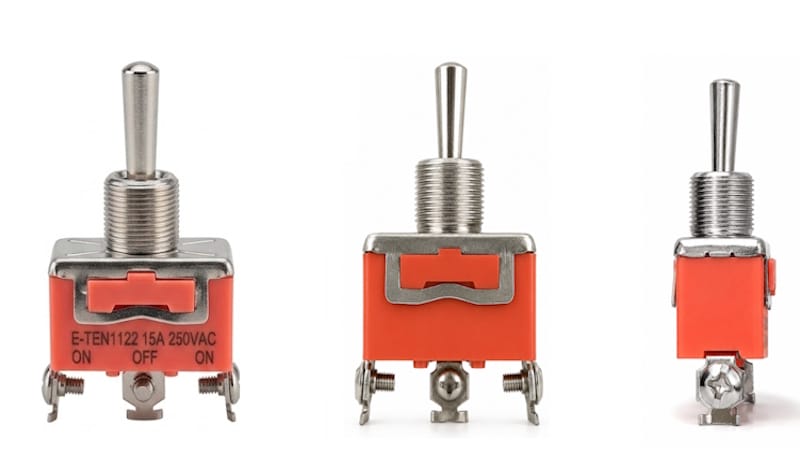

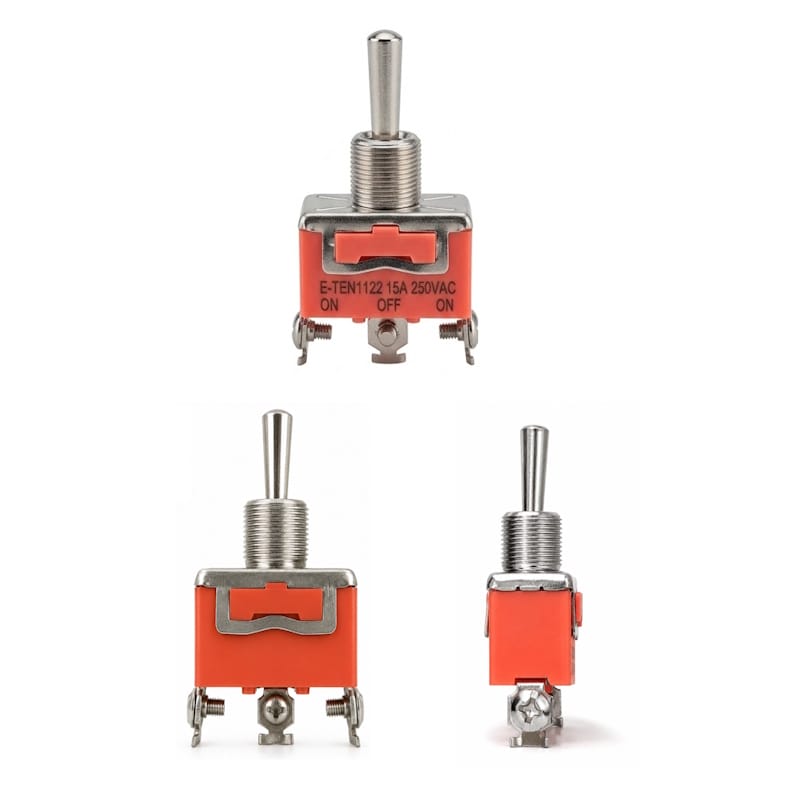

Páčkový přepínač E-TEN1122 ON-OFF-ON SPDT 3 piny 15A 250V AC
Páčkový přepínač E-TEN1122 třípolohový přepínač ON-OFF-ON určený k ovládání jednoho obvodu a přepínání mezi dvěma výstupy. Zatížitelnost kontaktů činí 15 A při 250 V AC a montáž se provádí do otvoru o průměru 12 mm.
Hlavní vlastnosti:
- Tři stabilní pracovní polohy: ON-OFF-ON.
- Konfigurace kontaktů SPDT.
- Přepínání jednoho společného kontaktu mezi dvěma výstupy.
- Zatížitelnost kontaktů do 15 A při 250 V AC.
- 3 vývody pro připojení vodičů.
- Přizpůsoben pro montáž do panelu.
- Montážní průměr: 12 mm.
Fungování
Přepínač E-TEN1122 pracuje v konfiguraci SPDT (Single Pole Double Throw). V závislosti na poloze páčky je společný kontakt spojen s jedním ze dvou zbývajících vývodů. Střední poloha OFF rozpojuje obě spojení.
Použití
- ovládací panely,
- elektrická a elektronická zařízení,
- stroje a dílenské vybavení,
- volba směru chodu zařízení,
- přepínání mezi dvěma obvody,
- elektronické projekty a DIY,
- oprava zařízení jako náhradní díl.
Montáž
Přepínač je určen pro montáž do panelu do otvoru o průměru 12 mm. Závitové tělo umožňuje upevnění prvku do krytu nebo ovládacího panelu.
Jak funguje přepínač E-TEN1122?
Přepínač má tři vývody: střední společný kontakt a dva přepínané kontakty. V závislosti na poloze páčky je společný kontakt spojen s jedním ze dvou výstupů.
- První poloha ON: společný kontakt je spojen s prvním výstupem.
- Střední poloha OFF: společný kontakt je odpojen od obou výstupů.
- Druhá poloha ON: společný kontakt je spojen s druhým výstupem.
Uspořádání ON-OFF-ON umožňuje volbu mezi dvěma obvody při zachování střední polohy, ve které jsou oba obvody rozpojeny.
Technická specifikace
- Model: E-TEN1122
- Typ: páčkový přepínač
- Způsob přepínání: ON-OFF-ON
- Počet poloh: 3
- Konfigurace kontaktů: SPDT
- Počet vývodů: 3
- Jmenovité napětí: 250 V AC
- Jmenovitý proud: 15 A

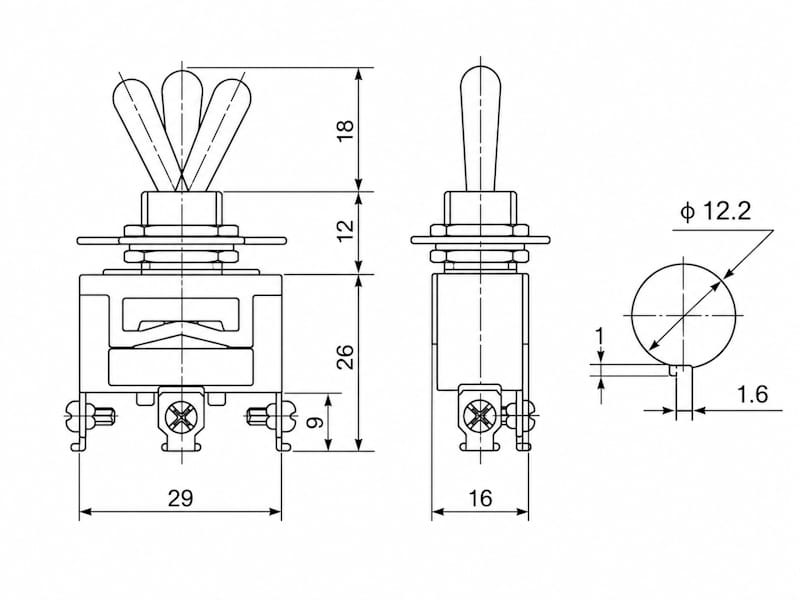

- Montážní průměr: 12 mm
- Montáž: panelová

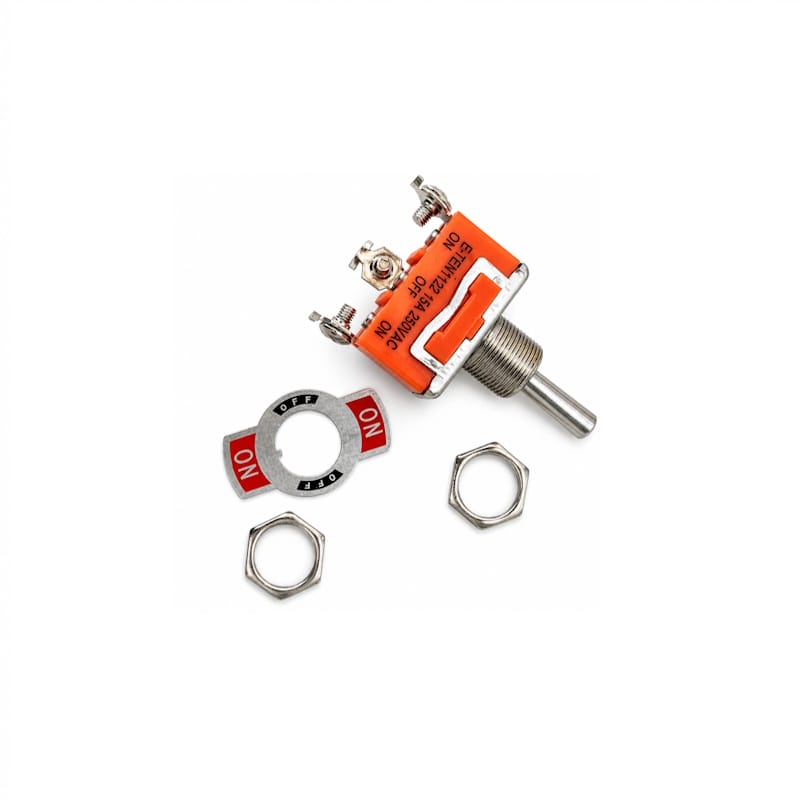

Obsah sady
- Páčkový přepínač E-TEN1122 ON-OFF-ON SPDT – 1 ks.

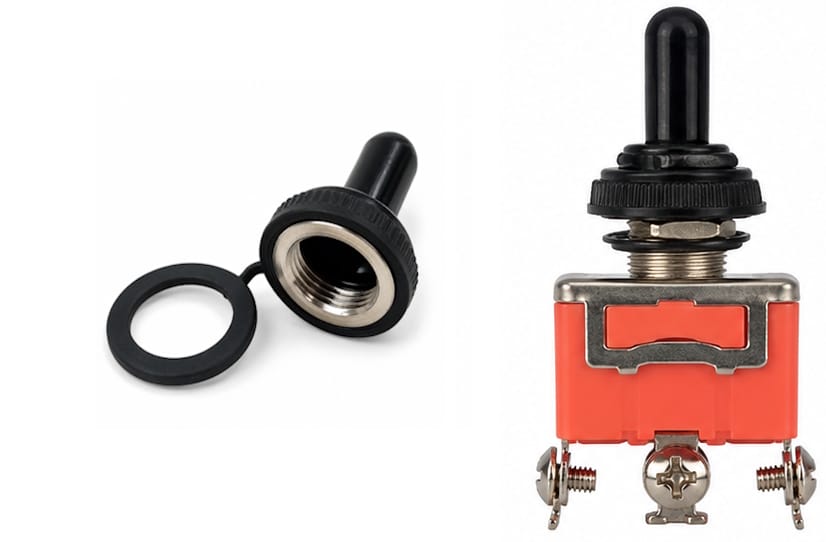

Kompatibilní gumová krytka
Pro přepínače řady E-TEN je k dispozici kompatibilní gumová vodotěsná krytka se závitem M12. Krytka chrání přepínač před vodou, vlhkostí, prachem a nečistotami a zároveň umožňuje pohodlné ovládání páčky.
