Páčkový přepínač E-TEN1221 ON-OFF DPST 4 piny 15A 250V červený montáž do panelu

Páčkový přepínač E-TEN1221 ON-OFF DPST 4 piny 15A 250V červený

Páčkový přepínač E-TEN1221 je dvoupolohový přepínač ON-OFF určený pro přepínání dvou obvodů současně. Díky zatížitelnosti 15 A při 250 V AC se skvěle hodí pro elektrická zařízení, stroje, ovládací panely a DIY projekty.

Hlavní vlastnosti:

Fungování

Přepínač E-TEN1221 pracuje v konfiguraci DPST (Double Pole Single Throw), díky čemuž jedním pohybem páčky současně zapíná nebo vypíná dva nezávislé elektrické obvody. Toto řešení se často využívá tam, kde je vyžadováno současné odpojení fázového a nulového vodiče nebo dvou samostatných napájecích linek.

Použití

• ovládací panely a rozvaděče,
• průmyslová a dílenská zařízení,
• napájecí zdroje a elektrická zařízení,
• elektronické a DIY projekty,
• modernizace a opravy zařízení jako náhradní díl.

Montáž

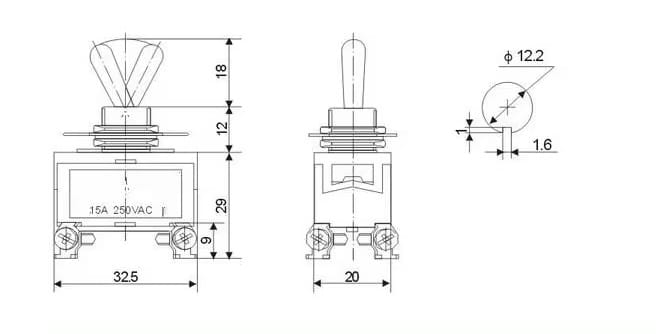

Přepínač je určen pro montáž do panelu. Montážní otvor o rozměrech 30 × 19 mm umožňuje rychlé usazení prvku do krytu. Pro zvýšení odolnosti proti prachu a vlhkosti lze použít kompatibilní ochrannou krytku.

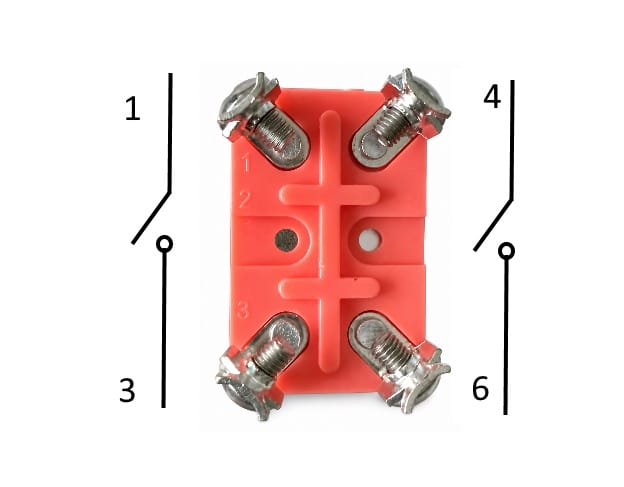

Jak připojit přepínač E-TEN1221?

Přepínač E-TEN1221 má čtyři šroubové svorky označené čísly 1, 3, 4 a 6. Uvnitř se nacházejí dva nezávislé kontakty přepínané současně (DPST).

• Poloha ON: svorka 1 je spojena s 3, a svorka 4 s 6.
• Poloha OFF: obě cesty jsou rozpojeny – mezi svorkami 1–3 a 4–6 není žádné spojení.

Přepínač umožňuje současné zapínání nebo vypínání dvou nezávislých obvodů. Často se používá k odpojení fázového a nulového vodiče, přepínání dvou napájecích linek nebo současnému ovládání dvou obvodů.

Technická specifikace

Obsah sady

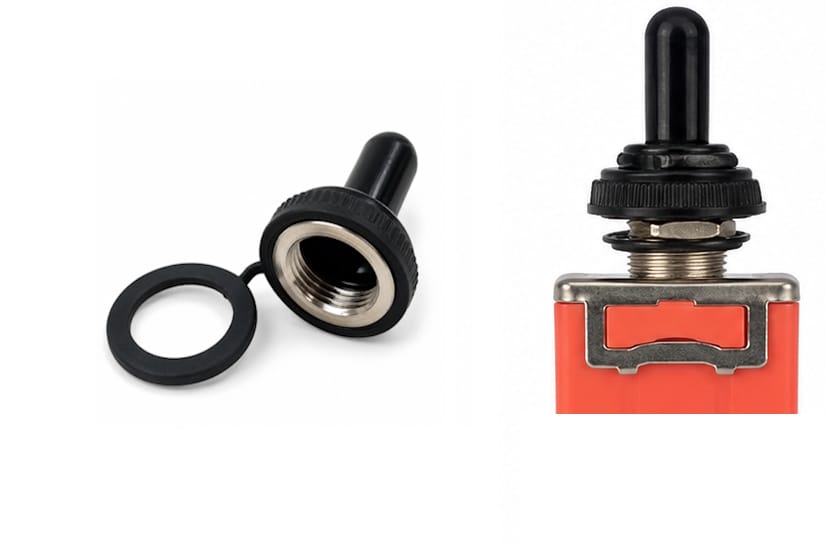

Kompatibilní gumová krytka

Pro přepínače řady E-TEN je k dispozici kompatibilní gumová vodotěsná krytka se závitem M12. Krytka chrání přepínač před vodou, vlhkostí, prachem a nečistotami a zároveň umožňuje pohodlné ovládání páčky.
