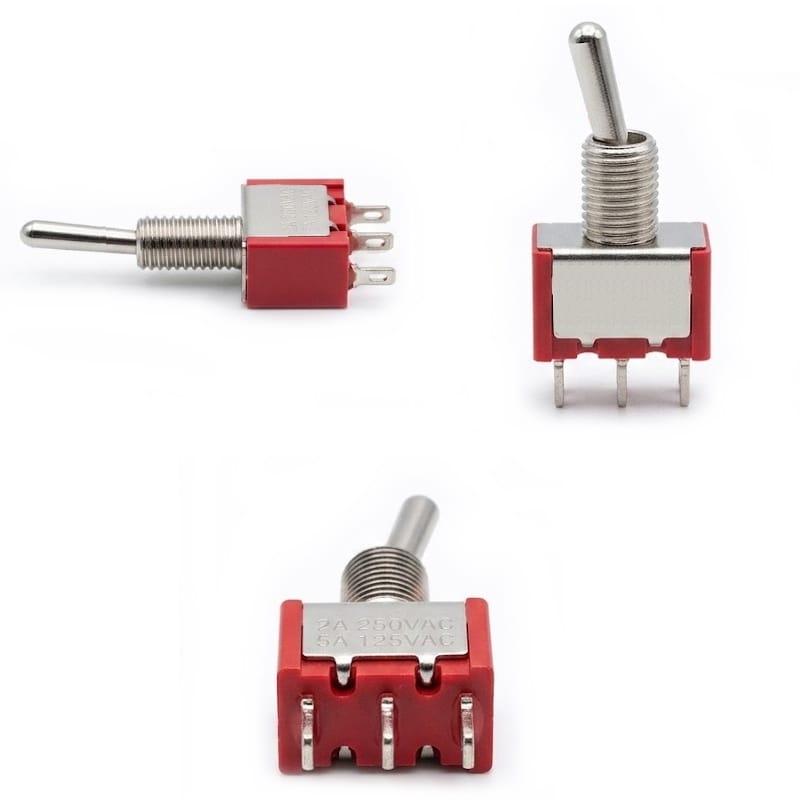

Páčkový přepínač MTS-102 ON-ON SPDT 3 pinů červený
Miniaturní páčkový přepínač MTS-102 se dvěma stabilními polohami ON-ON. Konfigurace SPDT umožňuje přepínání jednoho obvodu mezi dvěma cestami a maximální zatěžovací proud činí 2 A.
Hlavní vlastnosti:
- Dvě stabilní polohy: ON-ON.
- Konfigurace SPDT – jedna přepínací cesta.
- Tři vývody pro připájení vodičů.
- Maximální zatěžovací proud: 2 A.
- Červená krytka na páčce.
- Panelová montáž do otvoru o průměru 6 mm.
Fungování
Prostřední pin je společný kontakt (COM), který se v závislosti na poloze páčky spojuje s jedním ze dvou krajních vývodů. Přepínač nemá středovou polohu OFF.
Použití
- přepínání mezi dvěma zdroji signálu nebo napájení,
- výběr provozního režimu elektronických zařízení,
- ovládací panely v automatizaci, modelářství a DIY zařízeních,
- projekty s Arduino, Raspberry Pi a dalšími mikrokontroléry.
Montážní pokyny
Podložka se zoubkem omezuje otáčení přepínače v panelu. Vzhledem k malým rozestupům mezi piny je třeba vodiče připájet rychle, za použití tavidla a nezahřívat jednotlivý vývod déle než 2–3 sekundy.

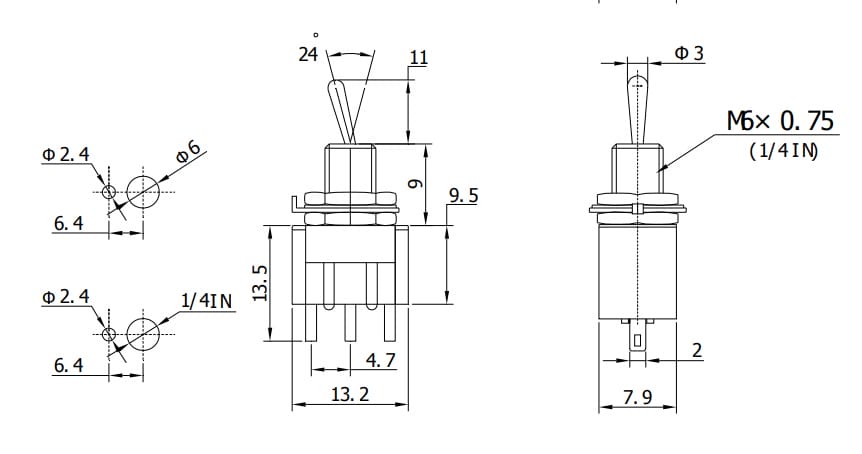

Technická specifikace
- Model: MTS-102
- Typ: páčkový přepínač
- Způsob přepínání: ON-ON
- Počet poloh: 2
- Konfigurace kontaktů: SPDT
- Počet vývodů: 3
- Maximální zatěžovací proud: 2 A
- Zatížitelnost kontaktů: 5 A při 125 V AC; 2 A při 250 V AC
- Typ vývodů: pájecí
- Způsob montáže: panelová
- Průměr montážního otvoru: 6 mm
- Barva krytky: červená

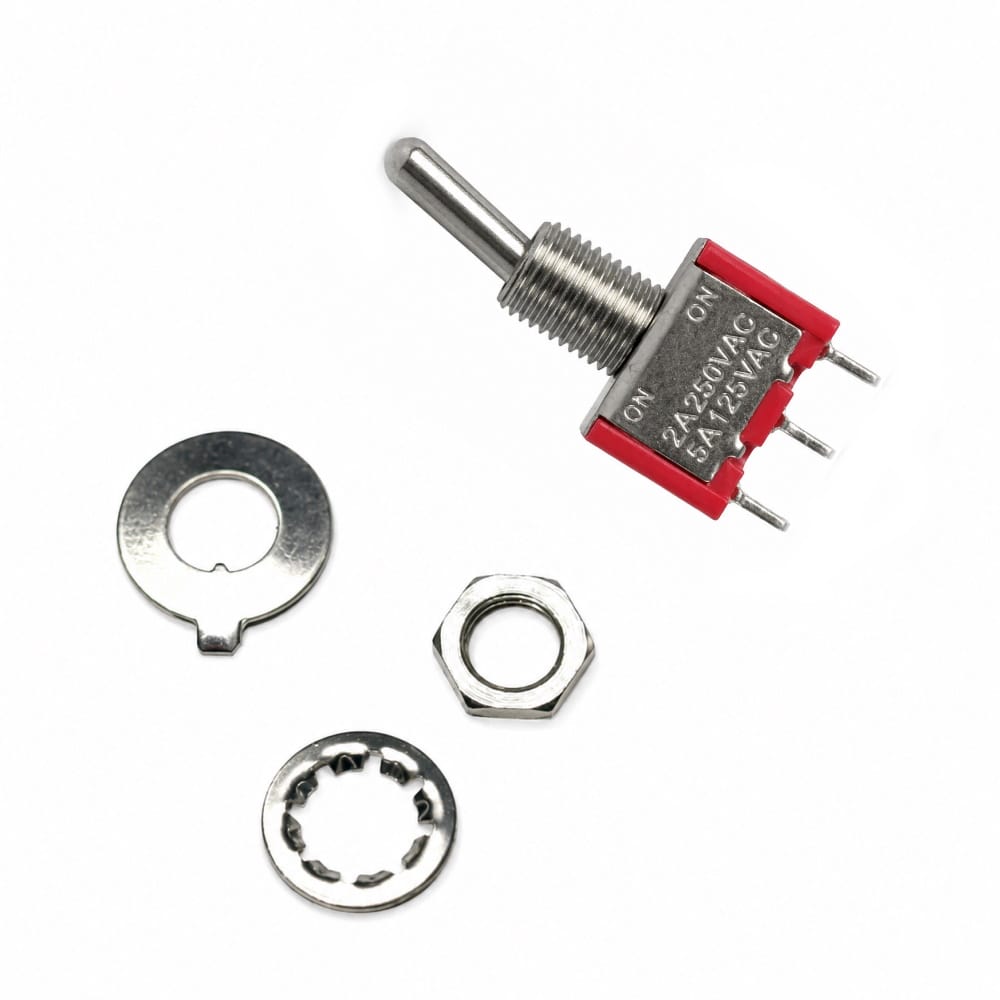

Obsah sady
- Páčkový přepínač MTS-102 ON-ON – 1 kus.
- Montážní prvky – 1 sada.
