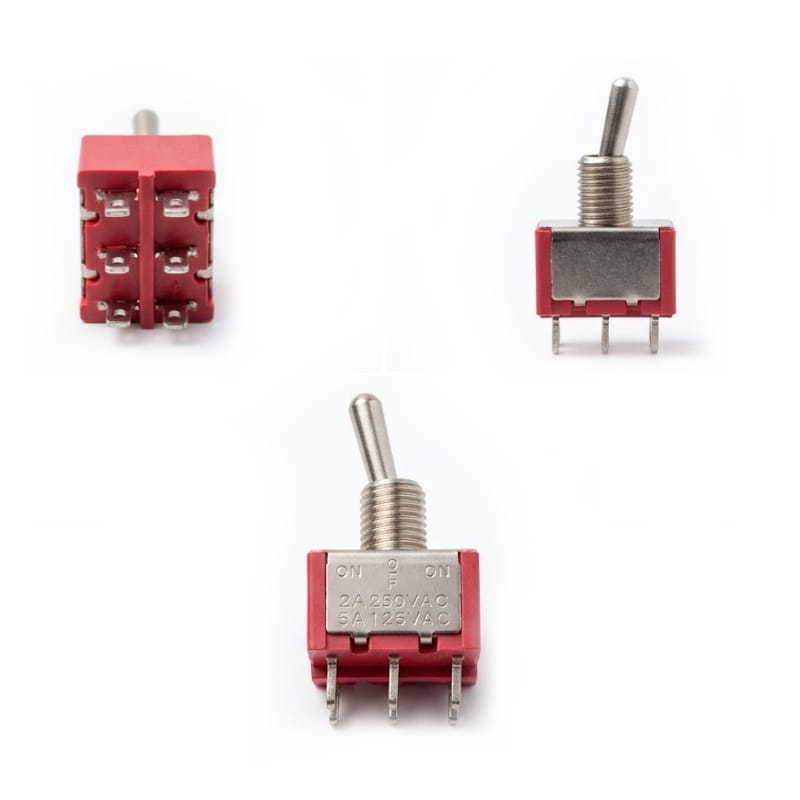

Páčkový přepínač MTS-203 ON-OFF-ON DPDT 6 pinů červený
Miniaturní páčkový přepínač MTS-203 se třemi stabilními polohami ON-OFF-ON. Konfigurace DPDT umožňuje současné přepínání dvou nezávislých obvodů a maximální zatěžovací proud činí 2 A.
Hlavní vlastnosti:
- Tři stabilní polohy: ON-OFF-ON.
- Konfigurace DPDT – dva nezávislé okruhy.
- Šest vývodů pro pájení vodičů.
- Maximální zatěžovací proud: 2 A.
- Červená krytka páčky.
- Panelová montáž do otvoru o průměru 6 mm.
Fungování
Střední piny jsou společnými kontakty COM pro oba okruhy. Krajní polohy je spojují s piny na příslušné straně a střední poloha oba obvody zcela rozpojí.
Použití
- změna směru otáčení DC motorů se zastavením ve střední poloze,
- přepínání signálů a provozních režimů v audio zařízeních,
- ovládací panely v automatizaci, modelářství a systémech inteligentní domácnosti,
- výběr zdroje napájení v projektech Arduino, Raspberry Pi a DIY.
Montážní pokyny
Podložka se zoubkem omezuje otáčení přepínače v panelu. Vzhledem k malým rozestupům mezi piny je třeba vodiče pájet rychle, za použití tavidla a nezahřívat jednotlivý vývod déle než 2–3 sekundy.

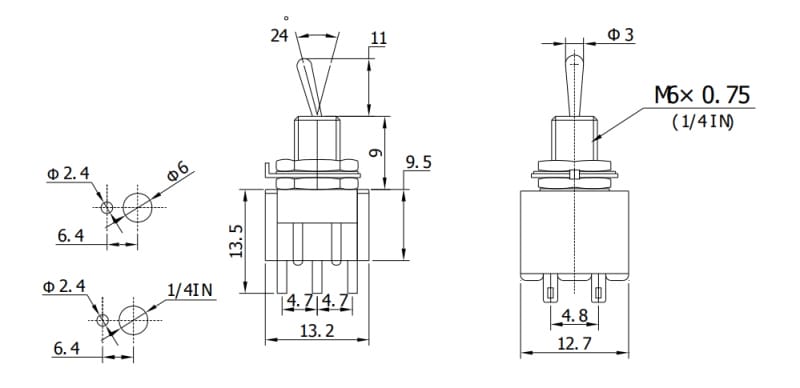

Technická specifikace
- Model: MTS-203
- Typ: páčkový přepínač
- Způsob přepínání: ON-OFF-ON
- Počet poloh: 3
- Konfigurace kontaktů: DPDT
- Počet vývodů: 6
- Maximální zatěžovací proud: 2 A
- Zatížitelnost kontaktů: 5 A při 125 V AC; 2 A při 250 V AC
- Typ vývodů: pájecí
- Způsob montáže: panelová
- Průměr montážního otvoru: 6 mm
- Barva krytky: červená

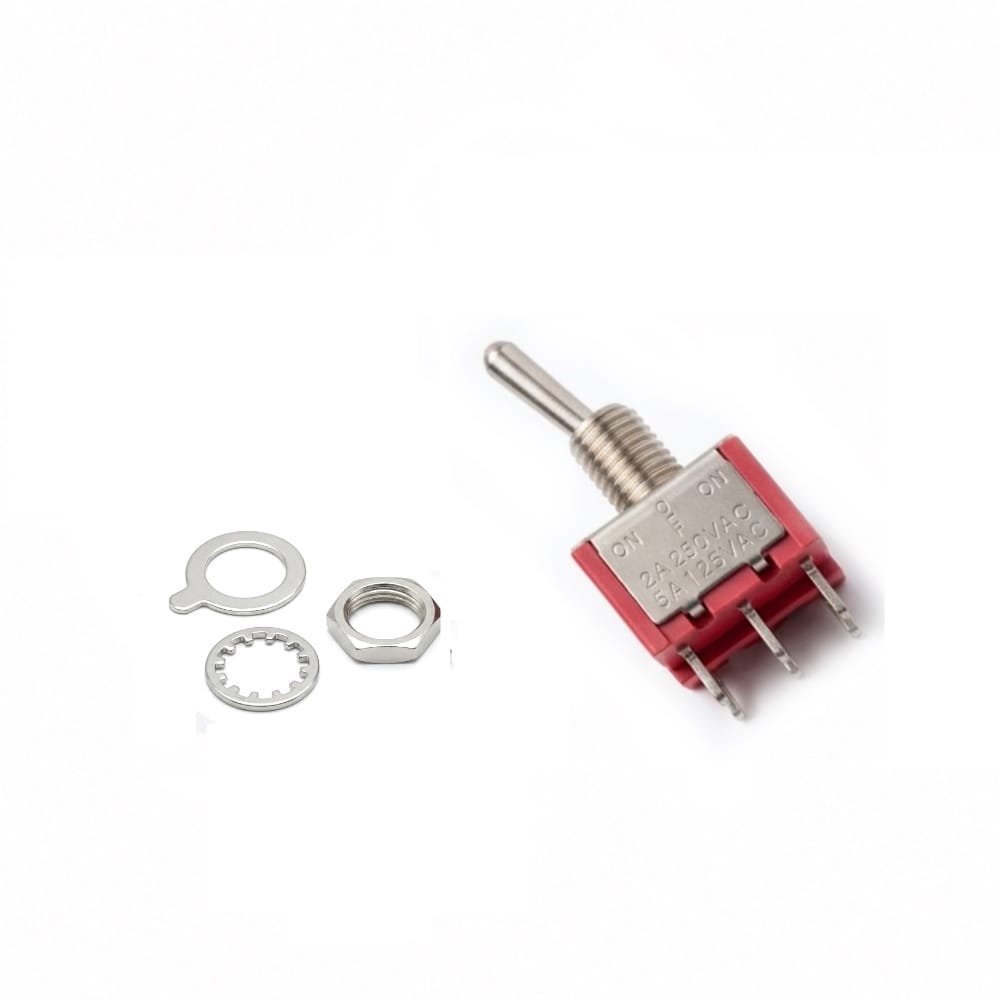

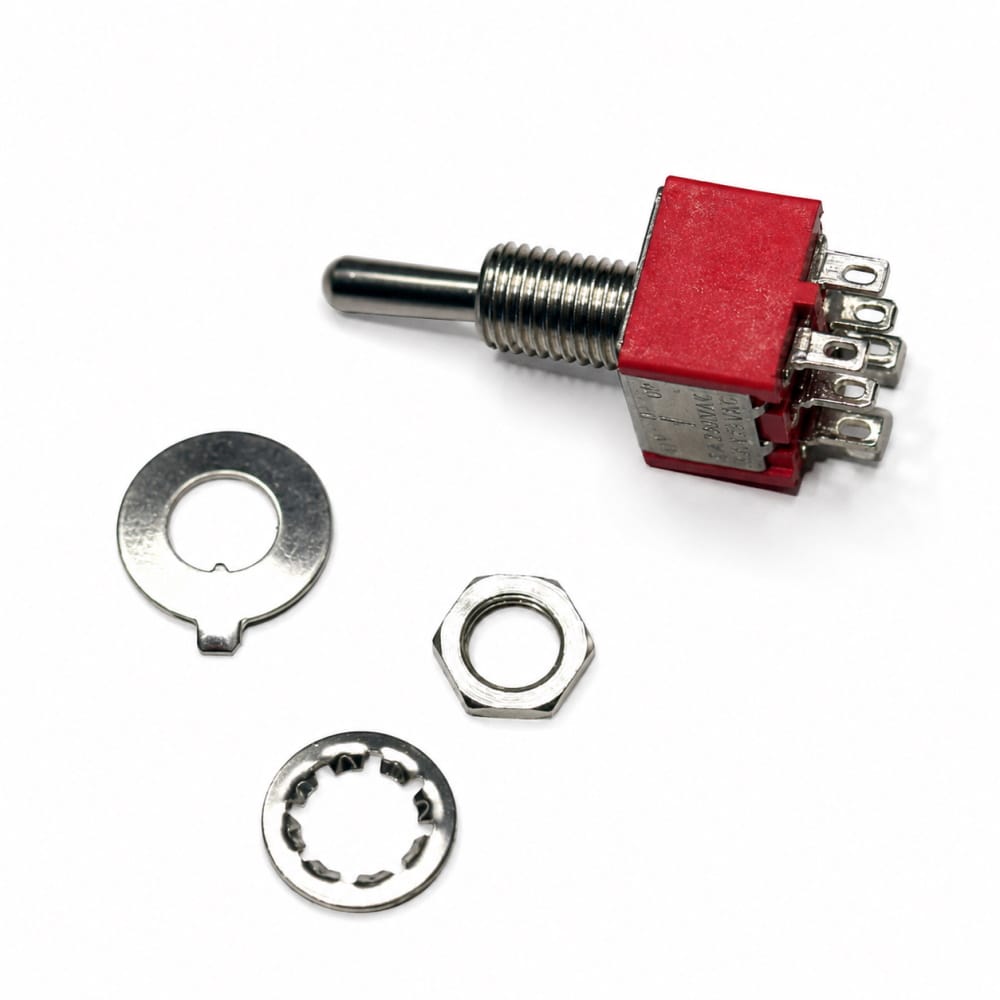

Obsah sady
- Páčkový přepínač MTS-203 ON-OFF-ON – 1 kus.
- Montážní prvky – 1 sada.
