Pohybový senzor mmWave Zigbee 3.0 se spínačem světla SVL01-Z

Pohybový senzor mmWave Zigbee 3.0 s vypínačem světla SVL01-Z

SVL01-Z je inteligentní, velmi citlivý pohybový senzor mmWave 10 GHz s funkcí nástěnného vypínače světla. Zařízení detekuje pohyb a drobné pohyby v místnosti, ovládá osvětlení pomocí vestavěného relé a komunikuje přes Zigbee 3.0 s aplikací Tuya nebo Smart Life.

V praxi se SVL01-Z nejlépe osvědčuje jako pokročilý pohybový senzor pro automatické zapínání a vypínání světla. Díky radarové technologii mmWave je citlivější než klasické PIR senzory, nicméně jej nelze považovat za přesný senzor trvalé přítomnosti osoby, která zůstává zcela bez pohybu.

Hlavní vlastnosti:

Pohybový senzor pro automatické ovládání světla

Hlavní funkcí zařízení je automatické ovládání osvětlení po detekci pohybu nebo drobných pohybů v místnosti. Senzor může zapnout světlo po vstupu do pokoje, chodby, koupelny nebo jiné místnosti a následně je po uplynutí nastaveného času vypnout.

Vestavěný vypínač umožňuje také ovládat světlo ručně, proto modul může nahradit klasický nástěnný vypínač a zároveň přidat funkci automatické detekce pohybu. Funkci tlačítka a funkci senzoru lze využít společně nebo odděleně v automatizacích.

Technologie mmWave místo klasického PIR

Radar mmWave 10 GHz detekuje pohyb jinak než typický PIR senzor. Klasické PIR reaguje hlavně na změnu tepelného záření, zatímco radarový senzor reaguje na pohyb a drobné pohyby v poli detekce. Díky tomu může SVL01-Z fungovat citlivěji a stabilněji v mnoha aplikacích osvětlení.

Je však třeba pamatovat na to, že model SVL01-Z je v praxi nejlepší považovat za velmi citlivý pohybový senzor, a ne jako profesionální senzor přítomnosti schopný spolehlivě detekovat osobu, která zůstává zcela nehybná po dlouhou dobu.

• Automatické zapnutí světla po vstupu do místnosti.
• Lepší detekce drobných pohybů než u mnoha klasických PIR senzorů.
• Možnost udržení světla po nastavenou dobu po detekci pohybu.
• Automatizace osvětlení, ventilace nebo jiných scén smart home.

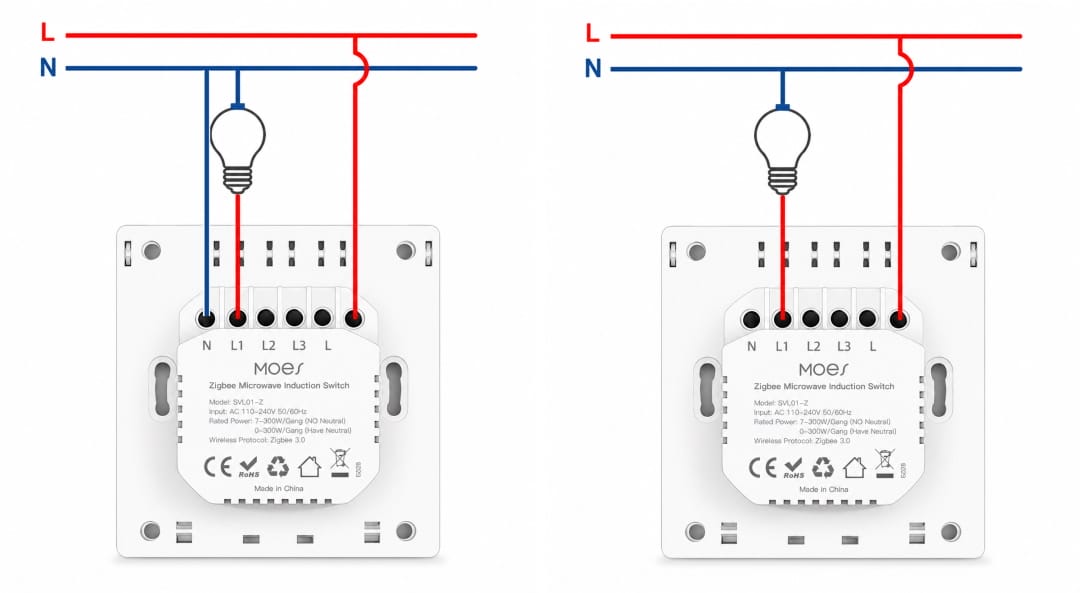

Jednoduchá montáž a dva způsoby připojení

Zařízení bylo navrženo s ohledem na flexibilní montáž do podomítkové krabice. Modul podporuje dva způsoby instalace, díky čemuž jej lze použít jak v instalacích s neutrálním vodičem N, tak v mnoha starších instalacích bez vodiče N.

• Provoz bez neutrálního vodiče N: vypínač se montuje na místo tradičního mechanického vypínače, připojením fázového vodiče L a výstupu na osvětlení L1. V této variantě je vyžadovaný minimální výkon připojené žárovky pro stabilní provoz 7 W.
• Provoz s neutrálním vodičem N: pokud se v krabici nachází volný vodič N, doporučuje se jeho připojení. To zlepšuje stabilitu a eliminuje problém případného blikání při velmi malém zatížení, např. LED žárovky pod 5 W. V tomto režimu může vypínač pracovat se zatížením od 0 W, což umožňuje využít jej také jako inteligentní senzor ovládající jiné prvky smart home.

Automatizace a charakteristika detekce

Použití integrovaného radaru umožňuje automaticky zapínat světlo nebo jiná zařízení po detekci pohybu. Detekční modul je umístěn v centrální části vypínače a deklarovaný dosah detekce přímo před senzorem dosahuje až 6 metrů.

V praxi účinnost detekce závisí na místě montáže, směru pohybu, úhlu vůči senzoru, velikosti místnosti a nastavení v aplikaci. Nejlepších výsledků se dosahuje tehdy, když se osoba pohybuje v zorném poli senzoru. Čím větší je úhel vůči ose radaru, tím kratší může být reálný dosah.

Funkce zpoždění vypnutí umožňuje nastavit čas, po který zůstane světlo zapnuté po detekci pohybu. Díky tomu lze omezit příliš časté spínání světla a přizpůsobit fungování zařízení konkrétní místnosti.

Podpora přes Tuya a Zigbee 3.0

Senzor komunikuje přes Zigbee 3.0 a vyžaduje kompatibilní bránu Tuya. Po přidání do aplikace Tuya nebo Smart Life může pracovat v automatizacích s jinými zařízeními smart home, jako jsou osvětlení, relé, ventilace, alarmy nebo hlasové scény.

• Náhled stavu detekce pohybu v aplikaci.
• Vytváření automatizací závislých na detekci pohybu.
• Nastavení času zpoždění vypnutí světla.
• Push oznámení při alarmu vysoké nebo nízké teploty.
• Spolupráce s Tuya, Smart Life, Amazon Alexa a Google Assistant.

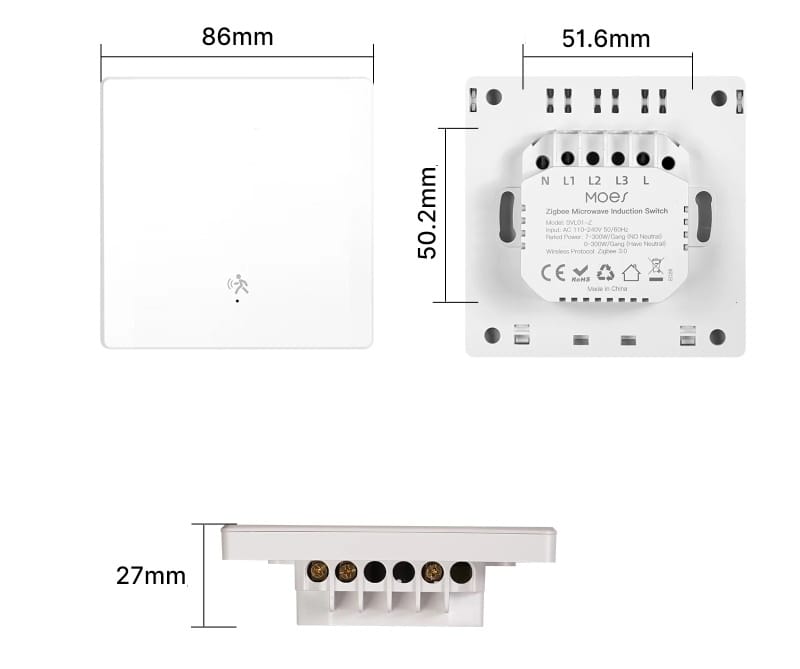

Technická specifikace

Popis nastavení senzoru v aplikaci Tuya

Po přidání zařízení do aplikace Tuya nebo Smart Life jsou dostupná nastavení, která umožňují přizpůsobit fungování pohybového senzoru a vypínače světla vlastním potřebám.

• Timer – umožňuje automatické zapínání a vypínání světla v určený čas.
• PIR Delay – určuje čas, po který zůstane světlo zapnuté po detekci pohybu. Je to také čas, po kterém senzor změní stav na Žádný pohyb.
• Trigger Sensitivity – nastavení citlivosti detekce pohybu. Hodnota 0 znamená nejnižší citlivost.
• Restart Status – umožňuje nastavit stav vypínače po obnovení napájení. Dostupné možnosti:
  • Zapnuto
  • Vypnuto
  • Poslední stav
• Back Light switch – umožňuje vypnutí podsvícení vypínače.
• Induction Lighting – po zapnutí této možnosti detekce pohybu automaticky zapne světlo.
• Induction Lights off – po zapnutí této možnosti bude světlo automaticky vypnuto po čase nastaveném v parametru PIR Delay.

Jak nastavit automatické zapínání a vypínání světla?

• Zapněte možnost Induction Lighting.
• Zapněte možnost Induction Lights off.
• Nastavte čas fungování světla v parametru PIR Delay.

Díky tomu bude zařízení automaticky zapínat světlo po detekci pohybu a vypínat je po uplynutí nastaveného času.

Možnost rozdělení funkcí

Je možné také rozdělit funkce vypínače světla a pohybového senzoru. Zařízení může fungovat jako běžný nástěnný vypínač a signál z pohybového senzoru může být využíván nezávisle pro spouštění scén smart home, např. ovládání jiného osvětlení, ventilace, alarmu nebo oznámení v aplikaci.

Obsah sady
