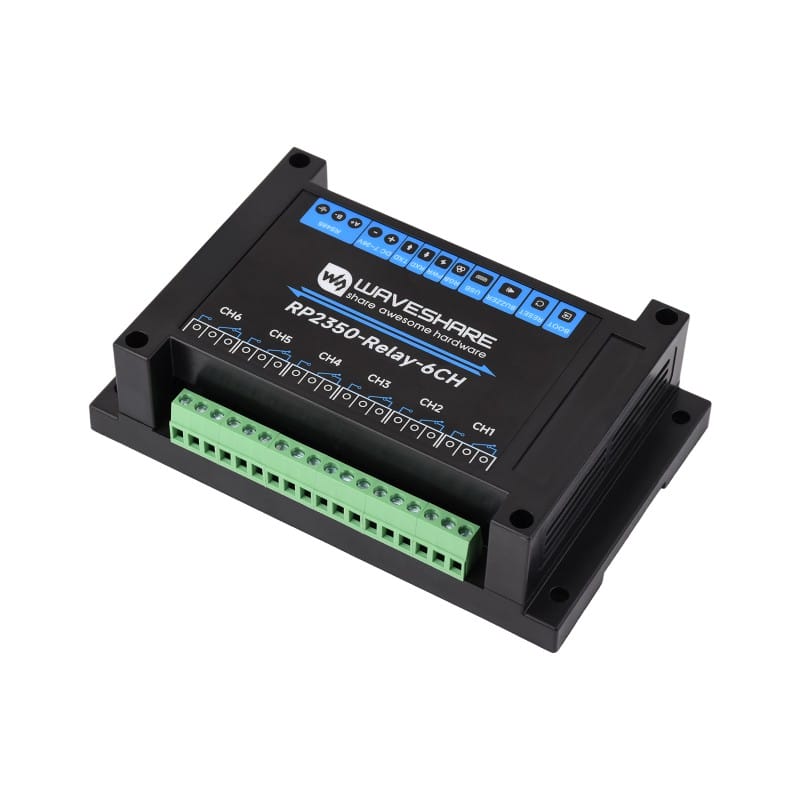

Průmyslový 6kanálový reléový modul RP2350 – rozhraní RS485, HAT, pouzdro na DIN lištu
Průmyslový reléový modul založený na mikrokontroléru RP2350 známém z Raspberry Pi Pico. Vybaven 6 kanály, izolovaným rozhraním RS485 a konektorem kompatibilním s Raspberry Pi Pico HAT. Disponuje řadou pokročilých ochran, izolací napájení i optočlenů a robustním ABS pouzdrem přizpůsobeným pro montáž na DIN lištu.
Klíčové vlastnosti:
- Mikrokontrolér RP2350B
- Dvoujádrová architektura: 2× ARM Cortex-M33 nebo 2× Hazard3 RISC-V (až 150 MHz)
- Paměť: 520KB SRAM, 16MB Flash
- 6 vysoce kvalitních relé – zatížitelnost kontaktů ≤10A 250VAC / 30VDC
- Izolované rozhraní RS485 (Modbus) pro komunikaci s průmyslovými senzory a regulátory
- 40PIN konektor kompatibilní s Raspberry Pi Pico HAT (rozšíření o RTC, CAN, LoRa atd.)
- Široký rozsah napájecího napětí: 7V ~ 36V DC (šroubové svorky)
- Plná izolace: optočlenová (separace relé), digitální (signály), napájecí (není nutný samostatný zdroj pro izolaci)
- Vestavěný Bzučák a RGB LED (WS2812)
- LED indikátory: napájení (PWR), přenos RS485 (TX, RX)
- Ochranné ABS pouzdro s možností snadné montáže na DIN lištu
- Konektor USB-C – programování (drag-and-drop), podpora USB Host/Device
- Bohaté periferie: 2× I2C, 2× UART, 8× ADC (12-bit), 24× PWM, 12× PIO
- Vyhrazené místo pro Wi-Fi/Bluetooth modul (pro verzi s bezdrátovým modulem)
Vysoce kvalitní relé a ovládání
Modul podporuje 6 kanálů s relé o zatížitelnosti až 10A (250VAC/30VDC). Umožňuje přímé ovládání domácích spotřebičů 230V nebo DC automatizace.
Víceúrovňová izolace a bezpečnost
Zařízení je vybaveno izolací napájení, digitální izolací a optočleny oddělujícími vysokonapěťové obvody. Navíc jsou použity TVS diody a plynové bleskojistky pro maximální stabilitu.
Možnosti rozšíření – Pico HAT a RS485
Vestavěný 40PIN header umožňuje použití modulů určených pro Raspberry Pi Pico. Port RS485 umožňuje integraci do průmyslových sítí Modbus.
Popis prvků desky
- RP2350B
Dvoujádrové MCU, až 150 MHz - Konektor 40PIN Raspberry Pi Pico HAT
- Šroubové svorky relé
- 6 relé (10A 250V AC / 30V DC)
- Optočleny
Izolace od vysokonapěťových obvodů - Modul izolace napájení
- Obvod digitální izolace
- TVS dioda (Ochrana proti přepětí)
- Keramická plynová bleskojistka
- Propojka zakončovacího odporu RS485 (120Ω)
- Rozhraní RS485
- Napájení 7~36V DC
- LED indikátory (PWR, TXD, RXD)
- RGB dioda WS2812
- Konektor USB Type-C (Programování)
- Bzučák
- Tlačítko RESET
- Tlačítko BOOT
- Slot pro rádiový modul
(WiFi modul není v této verzi součástí)
Technická specifikace
- Mikrokontrolér: RP2350B
- Napájení: 7V ~ 36V (Šroubové svorky) nebo 5V (USB-C)
- Počet relé: 6 kanálů (1NO 1NC)
- Zatížitelnost kontaktů: ≤10A 250VAC / 30VDC
- Rozhraní RS485: Izolované, s ochranou TVS a ESD
- Řízení směru RS485: Automatické, hardwarové
- Izolace: Napájecí, Digitální, Optočlenová
- Indikátory: RGB LED, PWR, TX, RX
- Rozšíření: 40PIN Header (Kompatibilní s Pico HAT)
- Pouzdro: ABS, montáž na DIN lištu
- Rozměry: 145 × 90 × 40 mm
Obsah sady
- RP2350-Relay-6CH ×1
- Šroubovák ×1
Relé neobsahuje WiFi modul, kód produktu verze WiFi je: RP2350-Relay-6CH-W 32576
