Radarový modul HLK-LD2450 - sledování a detekce pohybu 24GHz
HLK-LD2450 je pokročilý modul milimetrového radaru 24GHz, určený k přesné detekci a sledování pohybujících se objektů v reálném čase. Senzor využívá technologii FMCW a inteligentní algoritmy pro měření vzdálenosti, úhlu a rychlosti, což z něj činí vynikající řešení pro systémy Smart Home, kancelářskou automatizaci a chytré osvětlení.
Nejdůležitější vlastnosti:
- Frekvence 24 GHz (pásmo ISM) s technologií FMCW.
- Přesné lokalizování a sledování až 3 cílů současně.
- Maximální dosah detekce 6 metrů.
- Kompaktní rozměry usnadňující integraci: 15 x 44 mm.
- Široký úhel detekce: azimut ±60°, elevace ±35°.
- Odolnost vůči okolním podmínkám (teplota, světlo, vlhkost).
- Možnost skryté montáže do krytů díky vysoké propustnosti vln.
- Rozhraní UART s rychlou a snadnou obsluhou (plug-and-play).

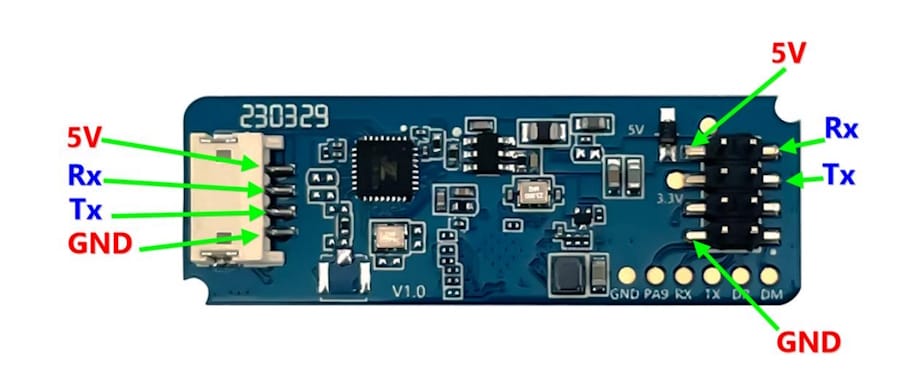

Kompaktní konstrukce a flexibilní připojení
Modul nabízí extrémně malé rozměry, což značně usnadňuje stavbu vlastních IoT zařízení. Je vybaven dvěma typy externích připojovacích rozhraní: standardním konektorem s roztečí a pinovými vývody. Oba konektory poskytují napájení a signál ze sériového portu.
Rozhraní a princip fungování

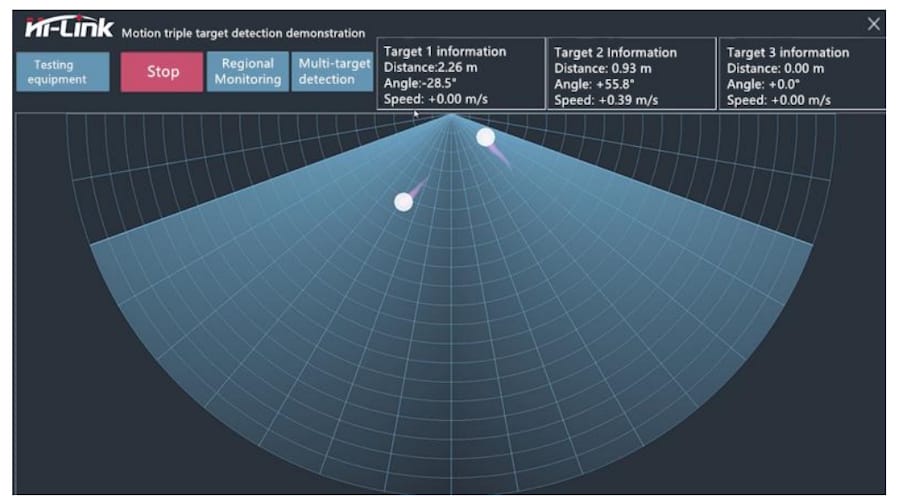

Radar přenáší shromážděná data o poloze a rychlosti sledovaných objektů přímo přes sériový port UART s výchozí rychlostí 256000 bps (logická úroveň 3.3V). Obvod vyžaduje napájení napětím 5V ze zdroje schopného dodat více než 200 mA proudu. Výrobce dodává také vizualizační software pro PC, který umožňuje snadno otestovat přesnost fungování radaru.

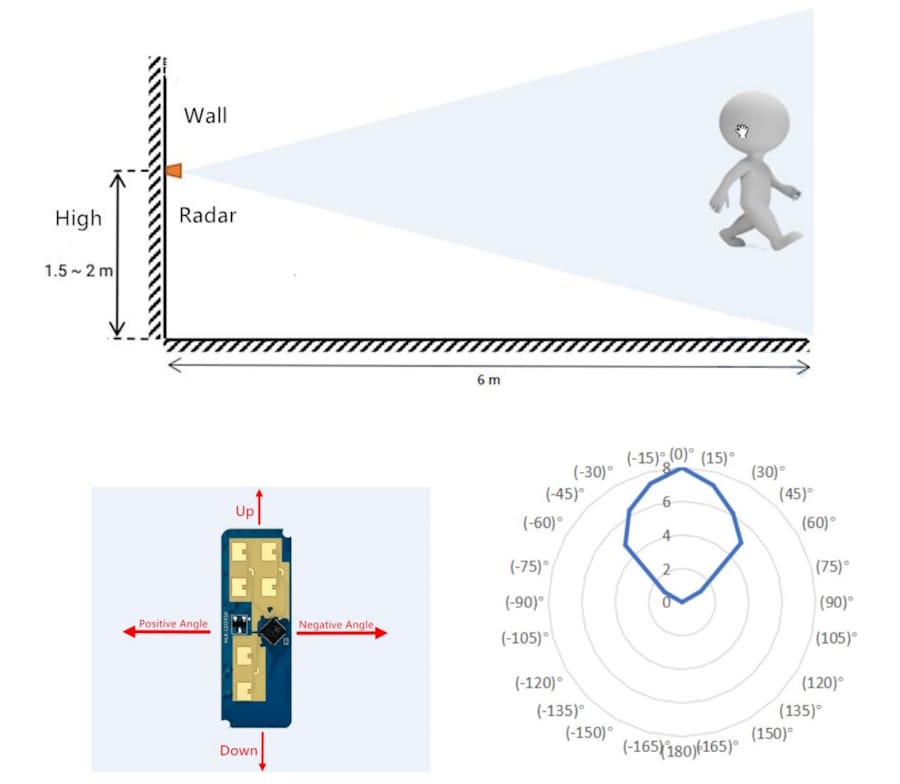

Montážní doporučení a oblast detekce
Nejlepších výsledků práce modulu se dosahuje při montáži na stěnu ve výšce od 1,5 do 2 metrů, což zabraňuje vlivům případného horního rušení. Zařízení si poradí i s detekcí mikropohybů lidského těla a při správném nastavení spolehlivě sleduje polohu cílů až do 6 metrů.
Technická specifikace
- Pracovní pásmo: 24 GHz ~ 24.25 GHz
- Modulace: FMCW
- Napájecí napětí: 5V DC (vyžadováno >200 mA)
- Průměrný odběr proudu: 120 mA
- Logické rozhraní: 1x UART (úroveň 3.3V, 256000 bps)
- Obnovovací frekvence: 10 Hz
- Sledování cílů: až 3 objektů
- Maximální dosah: až 6 m
- Úhel detekce: ±60° (azimut), ±35° (elevace)
- Šířka rozmítaného pásma: 250 MHz
- Pracovní teplota: od -40°C do 85°C

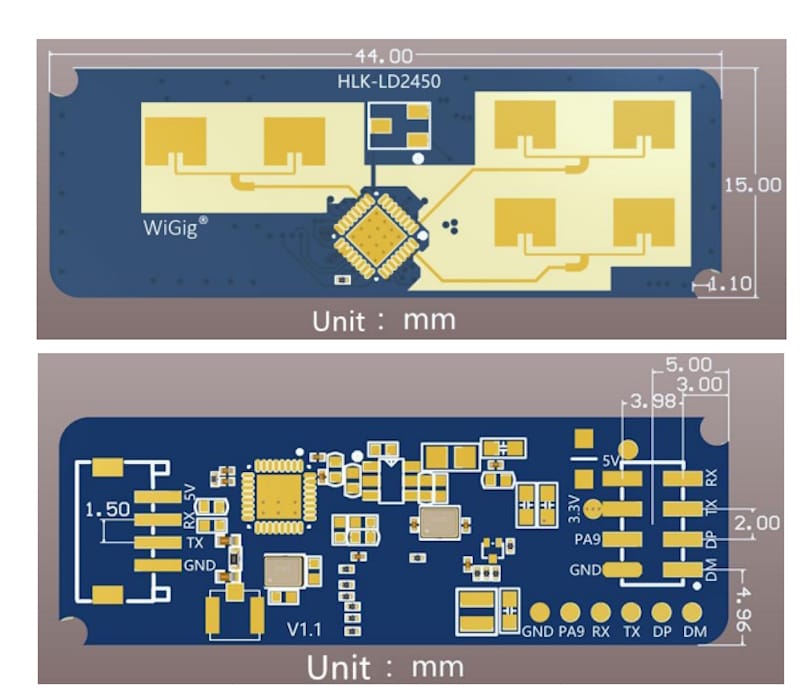

- Celkové rozměry: 15 mm x 44 mm

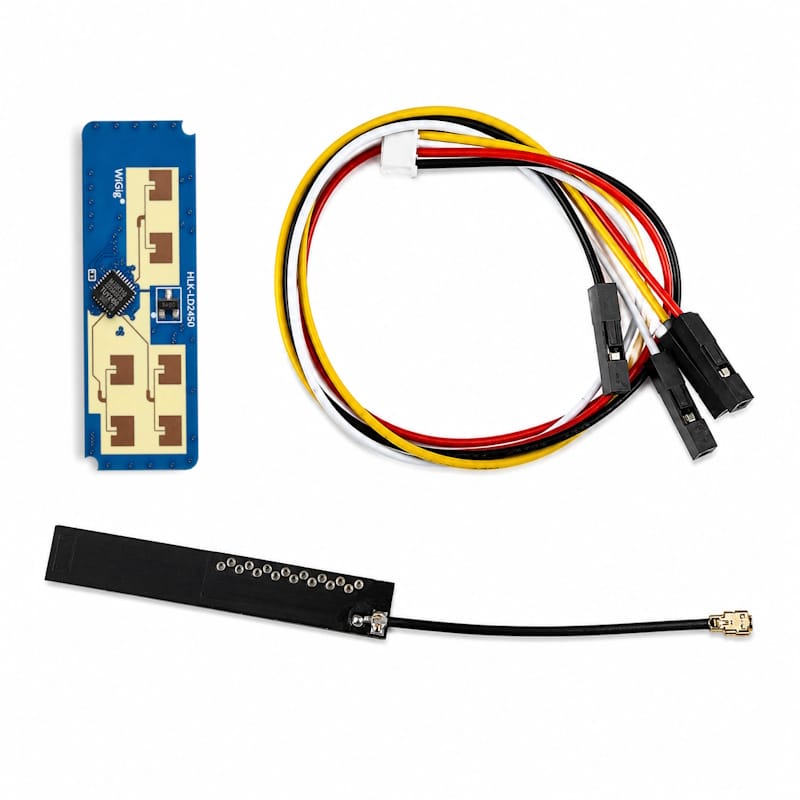

Obsah balení
- Radarový modul HLK-LD2450
- Vyhrazená anténa
- Propojovací kabel
