Radarový modul 24GHz LD2410B s Bluetooth (Hilink)
LD2410B je vysoce citlivý milimetrový radarový modul 24GHz (FMCW) od společnosti Hilink, navržený pro přesnou detekci přítomnosti osob. Díky pokročilým algoritmům dokáže identifikovat jak pohybující se objekty, tak objekty v klidu (např. mikropohyby při dýchání), přičemž nabízí maximální dosah až 6 metrů. Zařízení podporuje komunikaci UART a rychlý digitální výstup GPIO a také umožňuje pohodlnou konfiguraci zón a citlivosti pomocí aplikace pro PC nebo bezdrátově přes Bluetooth.
Hlavní vlastnosti:
- Princip činnosti založený na frekvenčně modulované spojité vlně (FMCW) 24 GHz.
- Detekce pohybu, mikropohybů a statické přítomnosti (např. sezení, ležení).

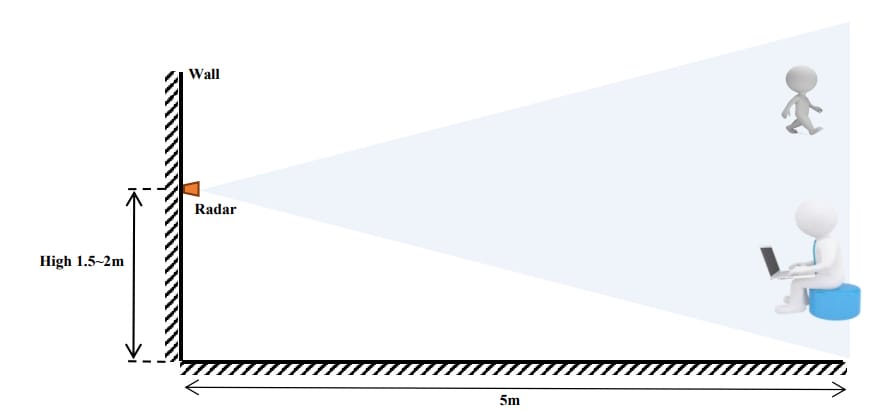

- Dosah detekce až 6 metrů s možností rozdělení na zóny (rozlišení 0,75 m).

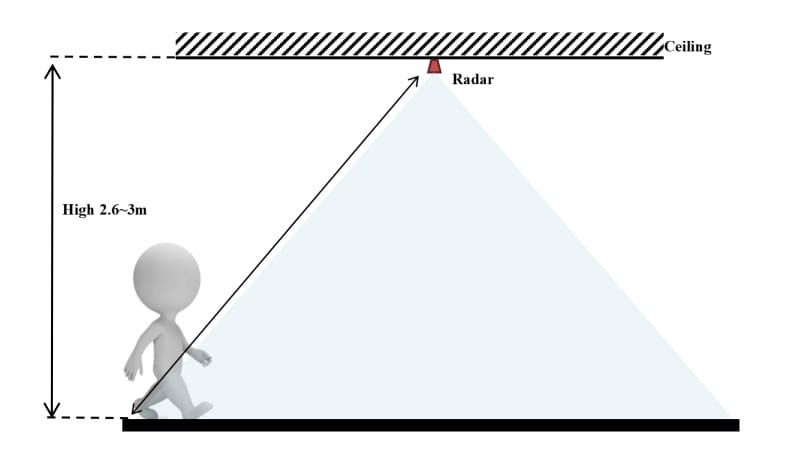

- Široký detekční úhel s pokrytím až ±60 stupňů.
- Podpora konfigurace parametrů přes Bluetooth a sériový port UART.
- Schopnost pronikat tenkými materiály (možnost skrytí v krytu).
- Odolnost vůči změnám teploty, vlhkosti a kolísání osvětlení.
- Kompaktní rozměry modulu: 7 x 35 mm.
Příklady použití
- Inteligentní osvětlení: Automatické ovládání světla na veřejných místech, v kancelářích nebo doma na základě trvalé přítomnosti osob.
- Ochrana a bezpečnost: Zabezpečení proti provozu UV lamp v přítomnosti lidí, poplašné systémy v nebezpečných průmyslových zónách.
- Smart Home: Inteligentní správa klimatizace, televize nebo vytápění za účelem úspory energie, když v místnosti nikdo není.
- Reklamní obrazovky a HMI panely: Automatické probuzení rozhraní po detekci blížícího se uživatele.

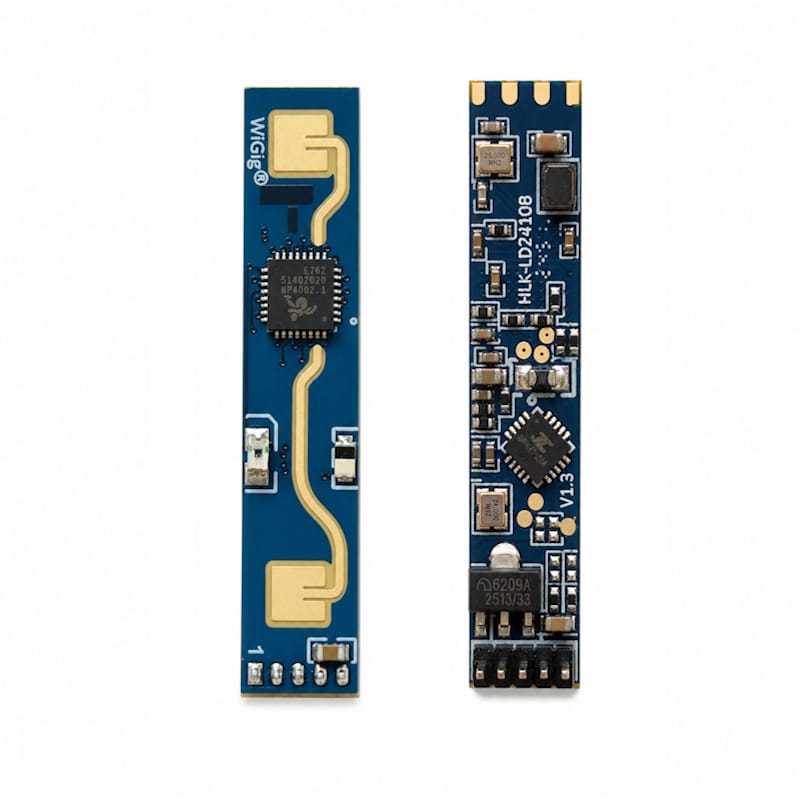

Hardwarový popis a vývody

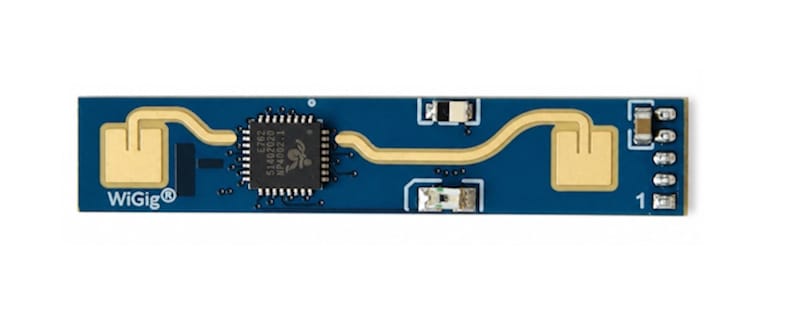

Modul má pouze 5 vývodů s roztečí 1,27 mm. Pro napájení systému je vyžadováno napětí 5 V s proudovou zatížitelností minimálně 200 mA. Logické piny (IO) pracují ve standardu 3,3 V, což umožňuje snadné připojení k většině populárních mikrokontrolérů.
- OUT: Výstup stavu detekce (vysoký stav = detekována přítomnost, nízký stav = žádná osoba).
- UART_Tx: Vysílací pin sériového portu (TX).
- UART_Rx: Přijímací pin sériového portu (RX).
- GND: Zem napájení.
- VCC: Vstupní napájení 5 V.
Konfigurace a kalibrace
Výrobce poskytuje dedikovaný software pro PC (Visual Configuration Tool) a pohodlnou mobilní aplikaci, která se připojuje přes vestavěný modul Bluetooth. Umožňují vizualizaci dat v reálném čase, snadné doladění citlivosti radaru pro jednotlivé vzdálenostní brány a přesné nastavení doby podržení po zmizení pohybu. Pro komunikaci s PC je třeba použít převodník USB-UART (výchozí baudrate je 256000 bps).
Technická specifikace
- Napájecí napětí: 5 V DC (vyžadován napájecí zdroj >200 mA)
- Průměrná spotřeba proudu: 79 mA
- Logická úroveň rozhraní (IO): 3,3 V
- Pracovní frekvence: 24 GHz ~ 24,25 GHz (pásmo ISM)
- Typ modulace: FMCW
- Hardwarová rozhraní: 1x GPIO (OUT), 1x UART
- Dosah detekce: od 0,75 m do 6 m (konfigurovatelný)
- Detekční úhel: ±60°
- Rozlišení měření: 0,75 m
- Šířka pásma rozmítání: 250 MHz
- Pracovní teplota: -40°C ~ 85°C

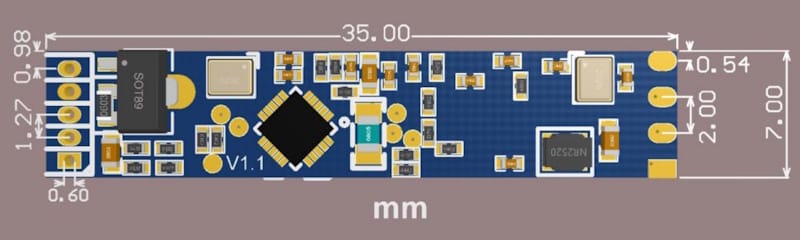

- Rozměry: 7 x 35 mm
Obsah sady
- Radarový modul 24GHz HLK-2410B - 1 ks.
