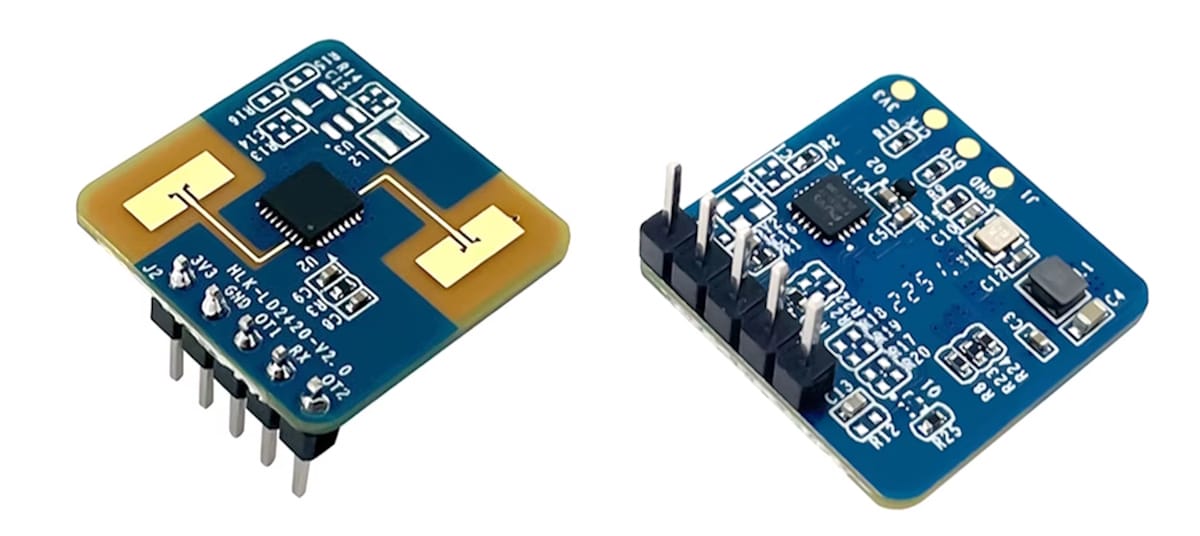

HLK-LD2420 - Radarový modul 24GHz pro detekci pohybu a mikropohybů
Kompaktní radarový modul HLK-LD2420 pracující v pásmu 24 GHz, určený pro přesnou detekci pohybu, mikropohybů a trvalé přítomnosti člověka. Využívá technologii milimetrových vln (FMCW) a pokročilé algoritmy zpracování signálu, přičemž nabízí dosah detekce až 8 metrů a komunikaci přes rozhraní UART a digitální vstupy/výstupy (GPIO). Díky konstrukci typu plug-and-play se modul skvěle hodí pro systémy Smart Home, inteligentní osvětlení a pokročilé aplikace AIoT.
Hlavní vlastnosti:
- Integrovaný SoC čip s inteligentním algoritmem detekce v pásmu 24 GHz ISM (shoda s FCC a CE).
- Kompaktní rozměry modulu: 20 × 20 mm.
- Spolehlivá detekce pohybu a jemných mikropohybů (např. dýchání, drobné pohyby těla).
- Široký rozsah napájecího napětí: 3,0 V - 3,6 V (typicky 3,3 V) při průměrné spotřebě proudu 50 mA.
- Žádná mrtvá zóna: detekce z blízkosti od 0,2 m do maximálně 8 m pro pohyb.
- Široký úhel detekce: pokrytí detekcí oblasti o úhlu ±60°.
- Snadná integrace: rozhraní UART a GPIO.
- Rozsáhlá konfigurace zón, citlivosti a zpoždění (doby podržení) redukující rušení z okolí.
Použití a možnosti
Díky vysoké přesnosti je senzor přítomnosti HLK-LD2420 ideální pro mnoho scénářů z kategorie Internetu věcí (IoT):
- Smart Home: inteligentní ovládání domácích spotřebičů a klimatizace na základě skutečné přítomnosti členů domácnosti.
- Smart Business: automatické probouzení reklamních obrazovek nebo kiosků po přiblížení uživatele.
- Inteligentní zabezpečení: domovní telefony, elektronická kukátka, systémy kontroly vstupu.
- Inteligentní osvětlení: přesné ovládání lamp na veřejných místech, na schodištích a v domácnostech bez problému zhasínajícího světla při nehybnosti.
Dosah a možnosti montáže

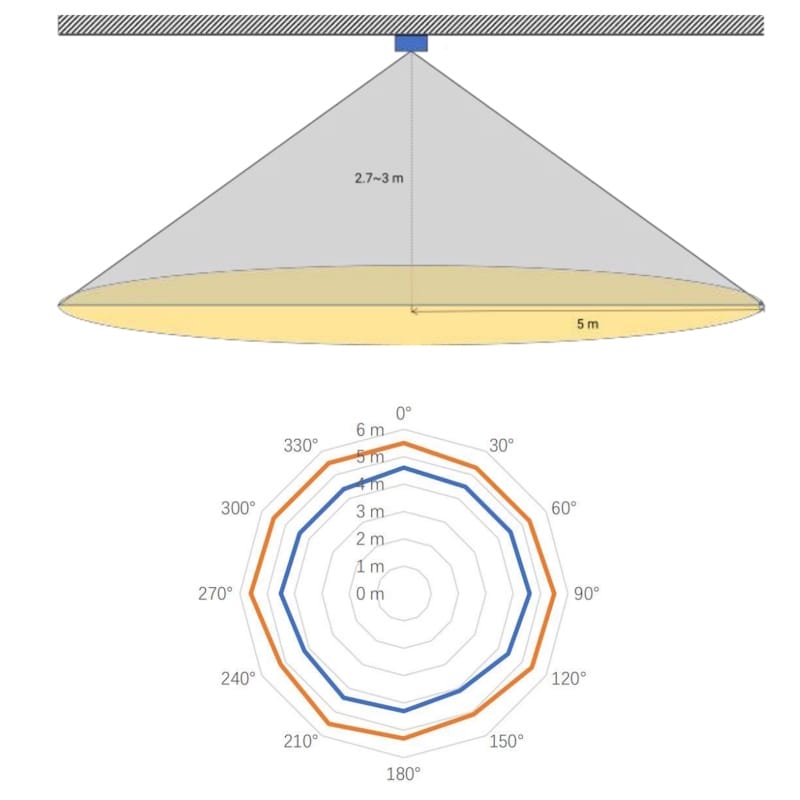

Modul podporuje stropní i nástěnnou montáž, přičemž výrobcem doporučenou metodou je instalace na strop (ve výšce 2,7 - 3 m). Ve výchozí konfiguraci nabízí trojrozměrnou detekční zónu ve tvaru kužele s poloměrem základny do 5 m.

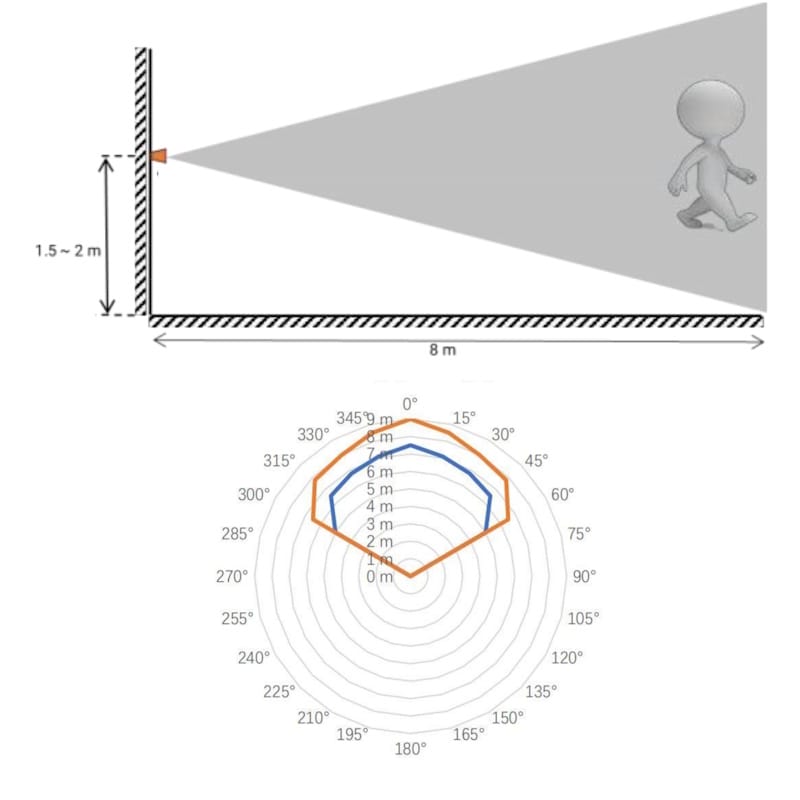

V případě nástěnné montáže (výška 1,5 - 2 m) činí maximální dosah senzoru 8 m a pokrývá oblast o úhlu ±45° ve vodorovné i svislé rovině.
Vývody a rozhraní

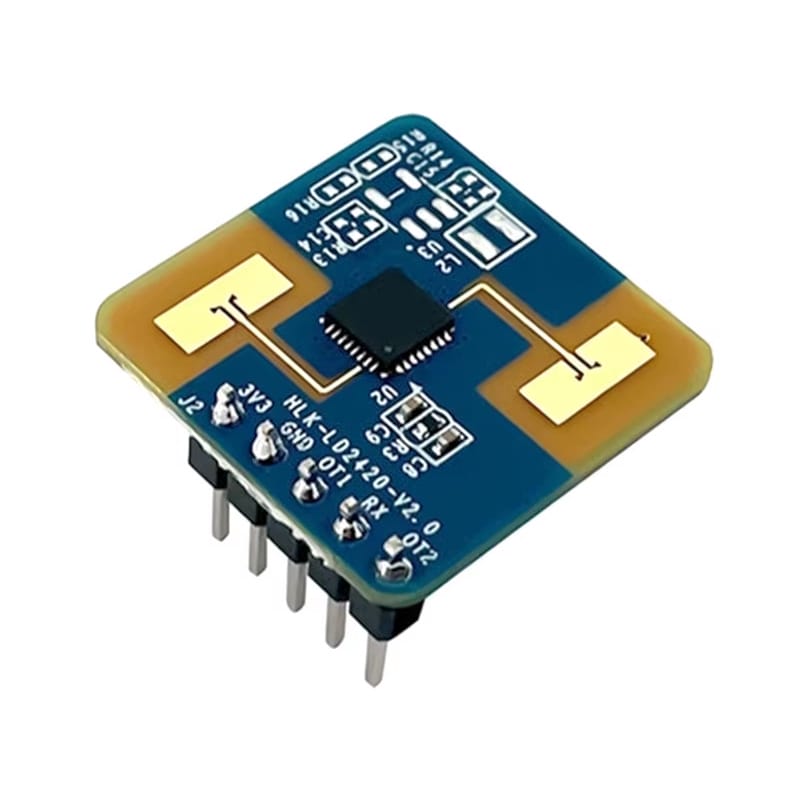

Modul HLK-LD2420 poskytuje konektor J2 sloužící ke komunikaci a napájení. Deska má také vyvedené rozhraní SWD (J1) určené k programování a ladění MCU.
- 3V3: Napájení 3,0 V - 3,6 V (typicky 3,3 V)
- GND: Uzemnění napájení systému
- OT1 (UART_TX): Přenos dat z rozhraní UART (logické napětí 0 - 3,3 V)
- RX (UART_RX): Příjem dat do rozhraní UART (logické napětí 0 - 3,3 V)
- OT2: Pin výstupu detekčního signálu (Vysoký stav - osoba detekována; Nízký stav - žádná přítomnost)
Technická specifikace
- Pracovní pásmo: 24 GHz - 24,25 GHz
- Napájecí napětí: 3,0 V - 3,6 V DC
- Průměrná spotřeba proudu: 50 mA
- Maximální vyzářený výkon: 11 dBm
- Přesnost měření vzdálenosti: ±0,35 m
- Obnovovací frekvence: 10 Hz
- Dosah (nástěnná montáž): pohyb do 8 m, mikropohyby do 6 m
- Dosah (stropní montáž): pohyb do 5 m, mikropohyby do 4 m

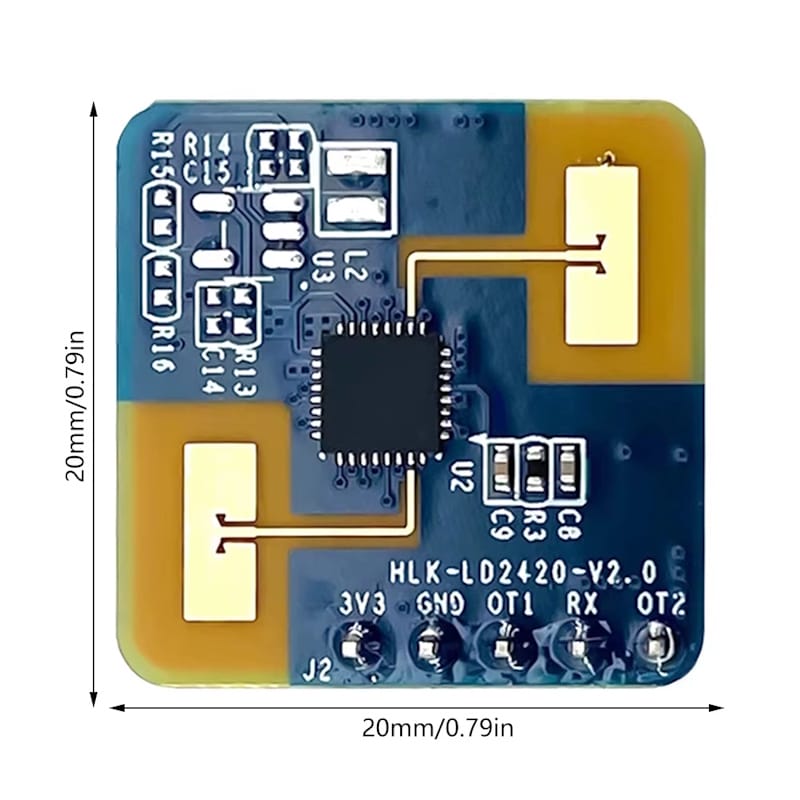

- Celkové rozměry: 20 × 20 mm
- Provozní teplota: od -40°C do +85°C
- Certifikace a standardy: shoda s požadavky FCC a CE
Obsah balení
- Radarový modul senzor přítomnosti HLK-LD2420 - 1 ks
