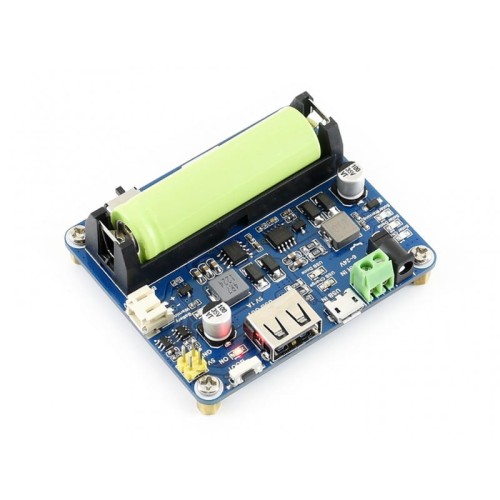

Řídicí modul solárního systému s modulem řízení solární energie 6V ~ 24V

Popis:

Modul regulátoru solárních panelů je určen pro použití s panely 6 V až 24 V. Může nabíjet 3,7V Li baterie z panelu nebo přes USB. Modul poskytuje výstupní napětí 5V s kapacitou 1A.

Modul disponuje inteligentním systémem pro co nejlepší volbu zátěže panelu s cílem získat co nejvyšší výkon MPPT (Maximum Power Point Tracking).

Má několik bezpečnostních funkcí, které umožňují bezpečné využívání solární energie.

Vlastnosti: - Slouží k ochraně před škodlivými vlivy, které mohou způsobit, že se solární panel stane součástí systému:

• Podpora MPPT (Maximum Power Point Tracking), která zajišťuje maximální účinnost.
• Nabíjení baterie z panelu nebo USB.
• Solární panely 6 V - 24 V.
• Vestavěný přepínač MPPT.
• Dva konektory pro výstupní napětí 5V goldpin a USB.
• Obsahuje vysoce kvalitní kondenzátory pro minimalizaci rušení.
• Držák baterií pro baterie typu 14500 a konektor PH2.0.
• LED indikátory pro sledování provozu modulu.
• Ochranné obvody: proti přebití / proti vybití / proti zpětnému připojení / proti teplotě / proti nadproudu.

Technické údaje: - Sada pro přebíjení a vybíjení:

• Vstupní napětí panelu: 6V~24V
• Vstupní napětí micro USB (USB IN): 5V
• Výstup pinheader/USB (USB OUT): 5V 1A
• Nabíjecí vypínací napětí: 4.2V±1％
• Vybíjecí napětí: 1,5 mm: 2.9V±1％
• Účinnost nabíjení panelu: ~78%
• Účinnost nabíjení přes USB: ~82 %
• Účinnost konverze AKU -> OUT: ~86%
• Maximální unikající proud: <2mA
• Teplotní rozsah: -40℃~85℃

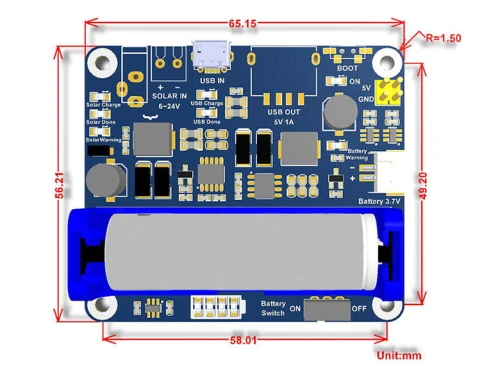

• Rozměry: 65,2 mm × 56,2 mm × 22,9 mm
• Rozměry zástrčky pro připojení panelu: 3,5 × 1,35 mm DC3513

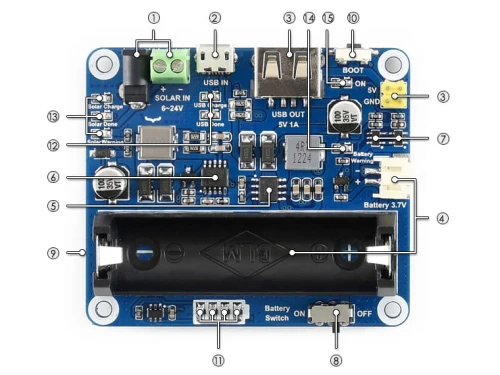

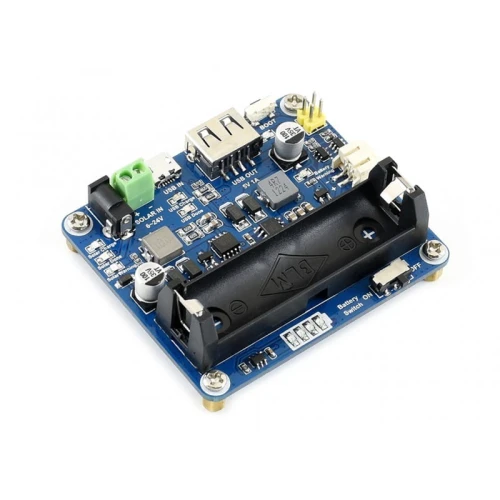

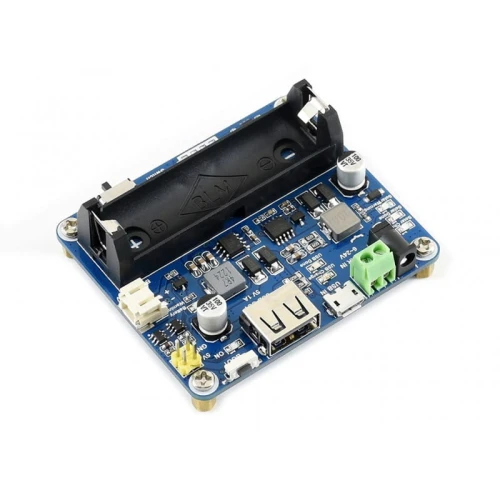

Obsah modulu:

1. Vstupní napětí ze solárního panelu.
2. Vstupní napětí 5 V pro nabíjení. Lze připojit k napájení z USB.
3. Výstupní napětí 5V/1A.
4. Rozhraní pro 3,7V Li baterii.
5. CS8501: Řídicí jednotka napájení USB pro nabíjení a zpracování (boost).
6. CN3791: Řadič napájení solárního panelu.
7. Ochrana Li baterie.
8. Přepínač baterií.

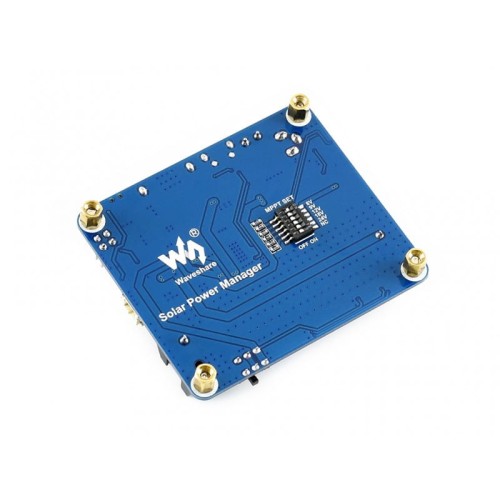

9. Přepínač MPPTSET (spodní strana):
   podporovaných úrovní: 6V/9V/12V/18V/24V
   volba vhodné úrovně zvyšuje účinnost konverze.
10. Tlačítko BOOT
11. Indikátor nabíjení
12. Indikátor nabíjení USB:
    Nabíjení USB
    Nabíjení USB dokončeno.
13. Indikátor nabíjení solárního panelu:
    Nabíjení solárního panelu.
    Solární baterie nabita.
    Panel reverzně připojen.
14. Reverzně připojená baterie.
15. Indikátor výstupního napětí 5V/1A.

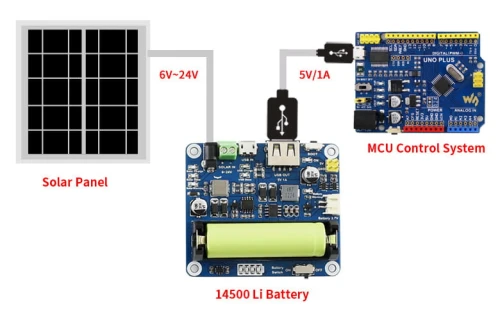

Příklad použití: Upozornění na to, že v případě potřeby je možné použít i jiný zdroj napájení, např:

UPOZORNĚNÍ: Do držáku baterií NEVKLÁDEJTE žádné jednorázové baterie. Pokus o nabíjení jednorázových baterií může mít vážné následky, včetně výbuchu.

BEZPEČNOSTNÍ POZNÁMKY

Li-ion a Li-po baterie jsou poměrně nestabilní. Při nesprávném nabíjení nebo používání mohou způsobit požár, zranění osob nebo škody na majetku.
Při nabíjení nebo vybíjení baterií nepřipojujte svorky opačně.
K nabíjení baterií nepoužívejte horší nabíječku/nabíjecí panel.
Nemíchejte staré baterie s novými, nepoužívejte baterie různých značek.
Při nákupu lithiové baterie se vždy ujistěte, že specifikace baterie je kompatibilní s rozšiřující kartou. Vybírejte baterie od oficiálního výrobce a ujistěte se, že baterie budou fungovat stabilně a bezpečně, provedením testu stárnutí.
Lithiové baterie mají omezenou životnost a jejich stav se časem zhorší. Vyměňte je za nové, jakmile baterie dosáhnou maximální životnosti nebo byly v provozu déle než dva roky, podle toho, co nastane dříve.
