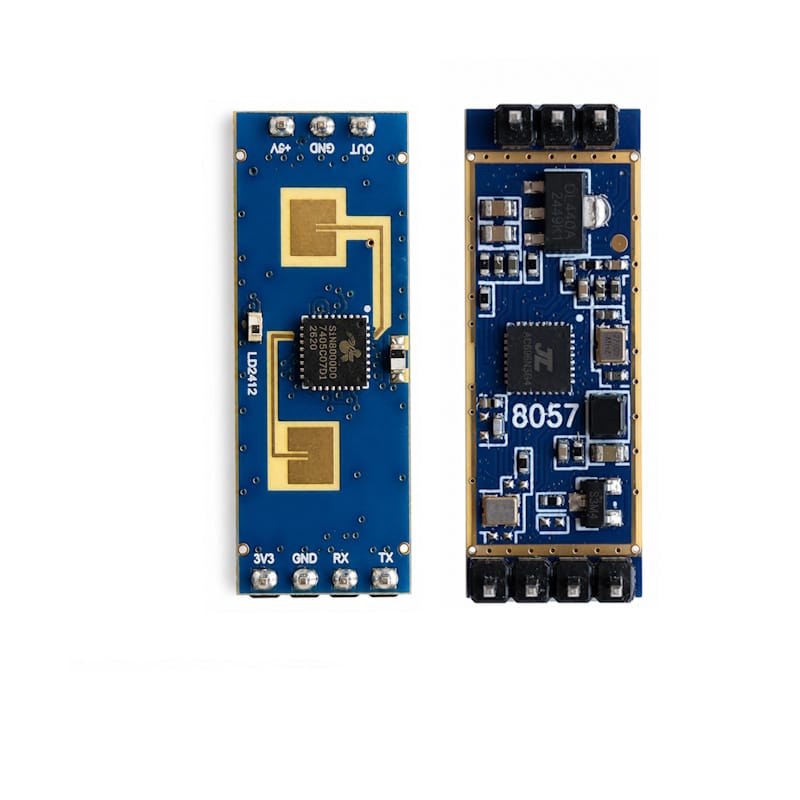

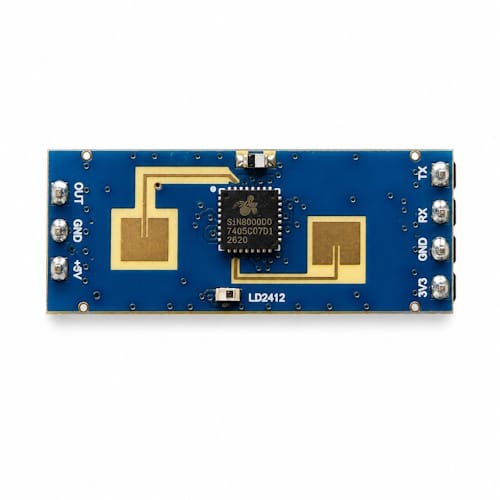

Radarový senzor lidské přítomnosti 24GHz FMCW - HLK-LD2412
HLK-LD2412 je vysoce citlivý modul pro detekci lidské přítomnosti vyrobený společností Hi-Link, využívající technologii radaru 24GHz FMCW. Umožňuje přesnou detekci pohybu i mikropohybů na vzdálenost až 9 metrů s rozlišením měření 0,75 m. Díky podpoře rozhraní UART a GPIO a možnosti napájení napětím 5V nebo 3.3V představuje tento modul ideální řešení připravené k zapojení pro systémy Smart Home, inteligentní osvětlení a zabezpečení IoT.
Hlavní vlastnosti:
- Technologie radaru 24GHz FMCW pro přesné sledování pohybu a statických stavů.
- Maximální dosah detekce až 9 metrů (s možností konfigurace vzdálenosti).
- Široký detekční úhel dosahující ±75 stupňů.
- Soulad s předpisy pro spektrum FCC a CE.
- Vizuální nástroje pro ladění a bezproblémovou konfiguraci.
- Podpora výstupních rozhraní: GPIO (úroveň 3.3V) a UART (výchozí baudrate 115200).
- Vysoká citlivost díky inteligentnímu algoritmu pro nastavení parametrů.
- Kompaktní rozměry a podpora pro montáž na strop i na stěnu.
Příklady použití
Senzor HLK-LD2412 najde široké uplatnění v aplikacích souvisejících s automatizací a internetem věcí (AIoT). Mezi nejoblíbenější scénáře patří:
- Ovládání osvětlení: Automatické rozsvěcení světel ve veřejných budovách, na chodbách a v domácnostech v momentě vstupu osoby do zóny.
- Interaktivní obrazovky a reklamy: Probouzení reklamních panelů z pohotovostního režimu pouze v případě přítomnosti diváka před obrazovkou, což snižuje spotřebu energie.
- Ochrana zdraví a života: Vypínání systémů UV záření nebo průmyslových zařízení, pokud se v dosahu radaru objeví člověk.
- Inteligentní domácí spotřebiče: Samovolné vypínání televize, klimatizace a dalších zařízení po delší nepřítomnosti členů domácnosti v místnosti.
- Poplašné systémy: Detekce narušitelů, pobytu a pohybu ve střežených zónách.

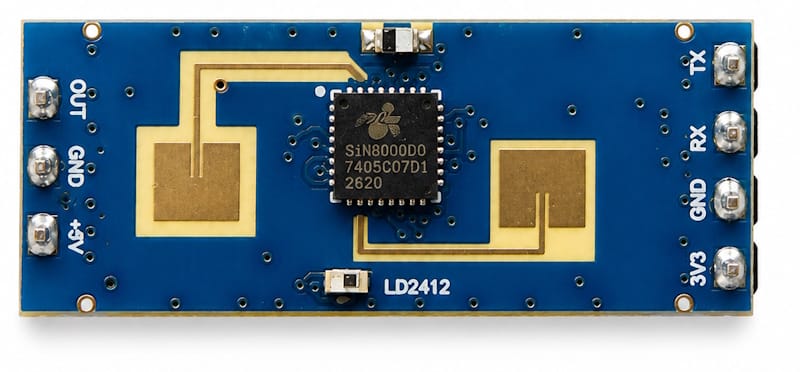

Vývody a konfigurace
Modul vyvádí stav detekovaného cíle přímo přes pin IO (výchozí vysoký stav znamená přítomnost člověka). Navíc jsou přes UART přenášena mimo jiné pomocná data o vzdálenosti, což uživateli umožňuje libovolně přizpůsobit reakci zařízení požadavkům aplikace. Pro správnou funkci musí napájecí zdroj nabízet proudovou zatížitelnost vyšší než 200mA.

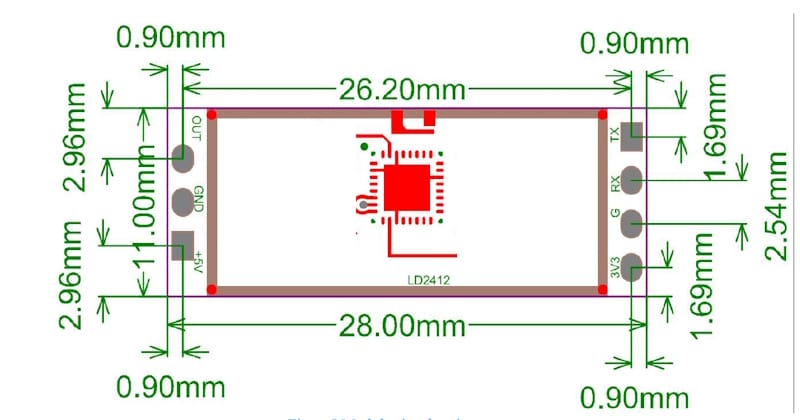

Rozměry modulu

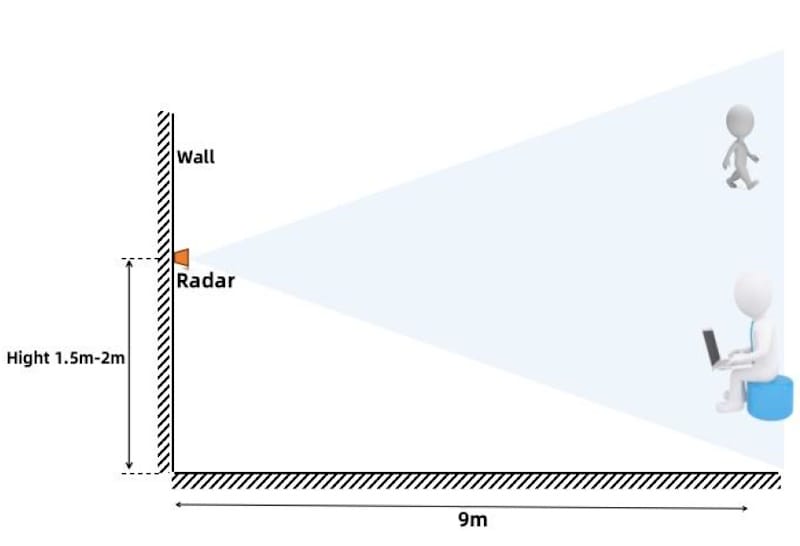

Metody instalace a oblast detekce
Zařízení lze namontovat optimálním způsobem pro daný prostor tak, aby signál pokryl celou cílovou pracovní oblast.

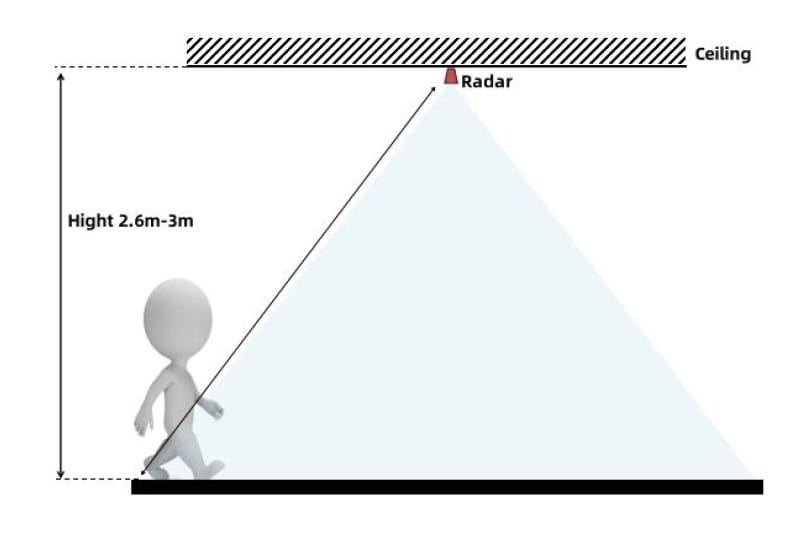

Schéma instalace na strop:
Technická specifikace
- Pracovní frekvence: 24GHz ~ 24.25GHz (ISM)
- Modulace: FMCW
- Dosah detekce: 0.75 m až 9 m (nastavitelný)
- Detekční úhel: ±75°
- Rozlišení měření vzdálenosti: 0.75 m
- Šířka pásma (Sweep bandwidth): 250MHz
- Napájecí napětí: DC 5V nebo DC 3.3V
- Požadovaný výkon napájecího zdroje: > 200mA
- Průměrná spotřeba proudu: 90mA
- Rozhraní: 1x GPIO (logická úroveň 3.3V), 1x UART
- Provozní teplota: -40°C až 85°C
- Rozměry: 11 mm x 28 mm
Obsah balení
- Modul senzoru lidské přítomnosti HLK-LD2412
