ESP32-S3 ETH Entwicklungsboard mit RJ45, WLAN, Bluetooth und Kameraunterstützung
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable

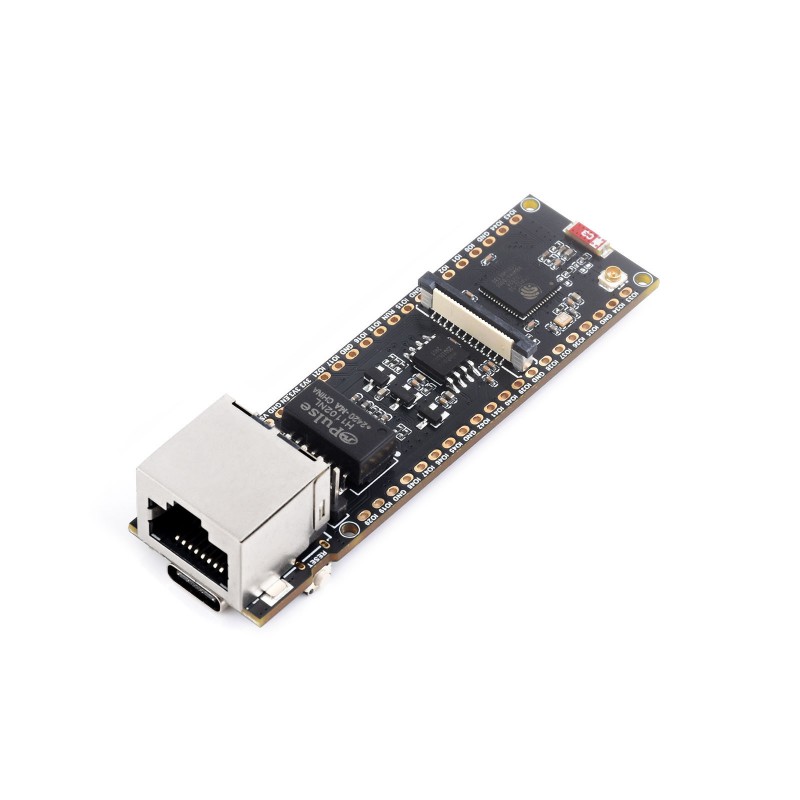

ESP32-S3 ETH Entwicklungsboard mit RJ45-Anschluss 10/100Mb/s WLAN Bluetooth und Kameraunterstützung
Das auf dem ESP32-S3R8-Chip basierende ESP32-S3 ETH Entwicklungsboard kombiniert drahtlose WLAN- und Bluetooth-Kommunikation 5 mit kabelgebundenem Ethernet 10/100Mb/s über den W5500-Chip. Es bietet einen Dual-Core-Prozessor 240MHz, 8MB PSRAM, 16MB Flash, einen Kameraanschluss, einen TF-Kartenslot sowie Kompatibilität mit Raspberry Pi Pico HAT, wodurch es sich ideal für IoT-Projekte, Smart Home, Überwachung und Bildaufnahme eignet.
Hauptmerkmale:
- ESP32-S3R8-Chip mit Xtensa 32-Bit LX7 Dual-Core-Prozessor bis zu 240MHz.
- Speicher: 512KB SRAM, 384KB ROM, 8MB PSRAM und 16MB Flash.
- Drahtlose Konnektivität 2.4GHz WLAN und Bluetooth 5 LE.
- Integrierter W5500-Chip für kabelgebundenes Ethernet 10/100Mb/s über SPI.
- RJ45-Anschluss mit Auto-Negotiation 10/100M.
- Unterstützung für optionales PoE-Modul gemäß IEEE 802.3af.
- Kameraanschluss kompatibel mit OV2640, OV5640 und anderen gängigen Modulen.
- USB-C-Anschluss für Stromversorgung, Programmierung und Debugging.
- TF-Kartenslot zum Speichern von Fotos, Dateien und Daten.
- Kompatibilität mit Pico-Header-Pinbelegung und ausgewählten Raspberry Pi Pico HATs.
- Möglichkeit zum Umschalten auf eine externe Antenne über den IPEX 1-Anschluss.
- Konzipiert für IoT, KI, Smart Home, Überwachung und Bildaufnahme.
Produktversionen
Die Serie ist in mehreren Varianten erhältlich, was die Auswahl des passenden Sets für ein spezifisches Projekt erleichtert. Die Basisversion enthält nur das Ethernet-Board, während die anderen Varianten es um eine OV5640-Kamera und/oder ein PoE-Modul erweitern.

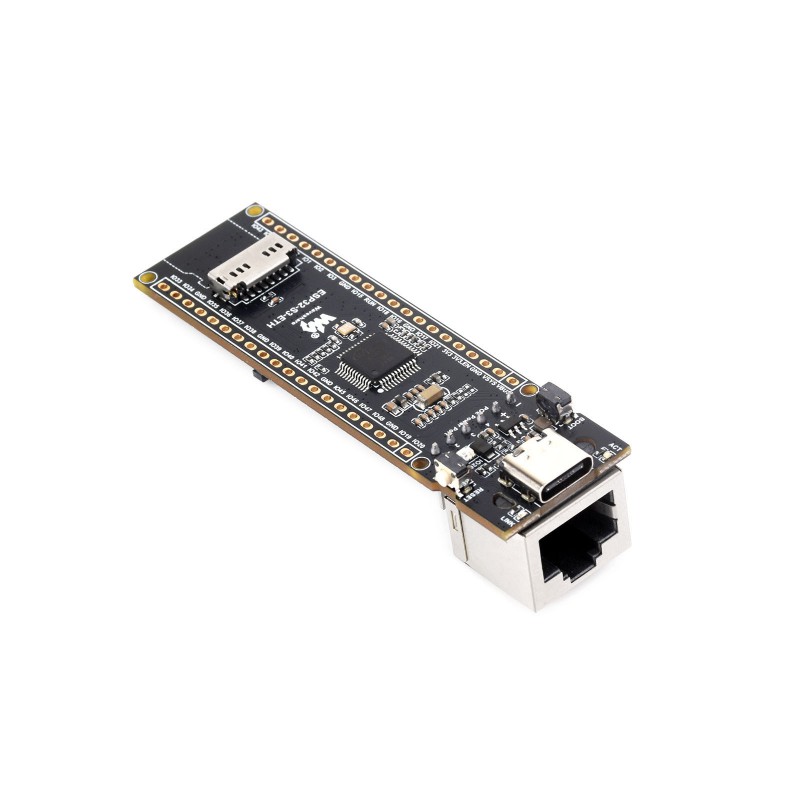

ESP32-S3-ETH
Basis-Entwicklungsboard mit Ethernet.

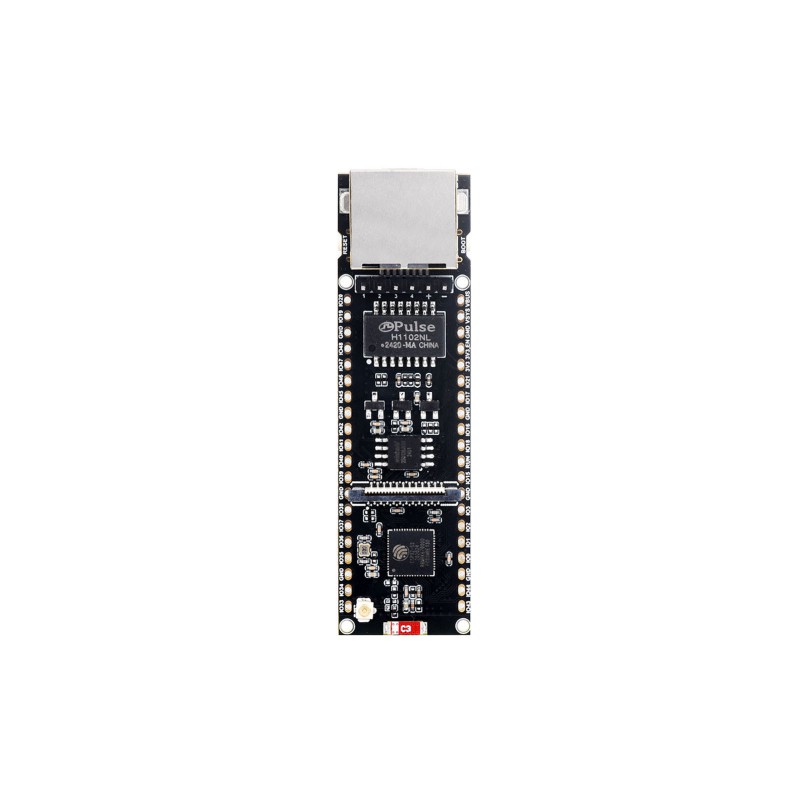

ESP32-S3-ETH-CAM-KIT
Ethernet-Board mit OV5640-Kamera.
ESP32-S3-POE-ETH
Ethernet-Board mit PoE-Modul.
ESP32-S3-POE-ETH-CAM-KIT
Ethernet-Board mit OV5640-Kamera und PoE-Modul.

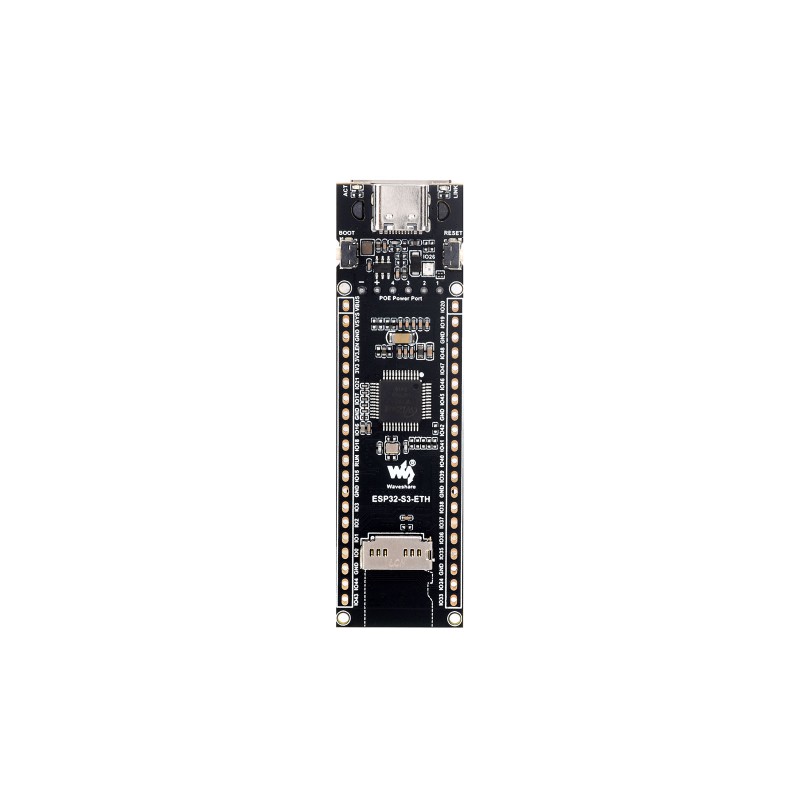

Zwei Stromversorgungsmethoden
Das Board kann über den USB-C-Anschluss oder optional über das PoE-Modul mit Strom versorgt werden. Diese Lösung erhöht die Flexibilität bei der Implementierung des Geräts in Netzwerkprojekten, industriellen Anwendungen und Smart-Home-Installationen.
Optionales PoE-Modul
Nach dem Einbau des zusätzlichen PoE-Moduls kann das Board direkt über das Ethernet-Kabel mit Strom versorgt werden. Dies ermöglicht die gleichzeitige Stromversorgung und Datenübertragung über ein einziges Kabel, was die Montage des Geräts an schwer zugänglichen Stellen vereinfacht.
Kameraunterstützung und Bildaufnahme
Auf dem Board befindet sich ein Kameraanschluss, der mit OV2640-, OV5640-Modulen und anderen gängigen Kameras kompatibel ist. Dadurch eignet sich die Plattform für Anwendungen wie Videoüberwachung, Bildaufzeichnung, visuelle Datenanalyse und Edge-KI-Projekte.

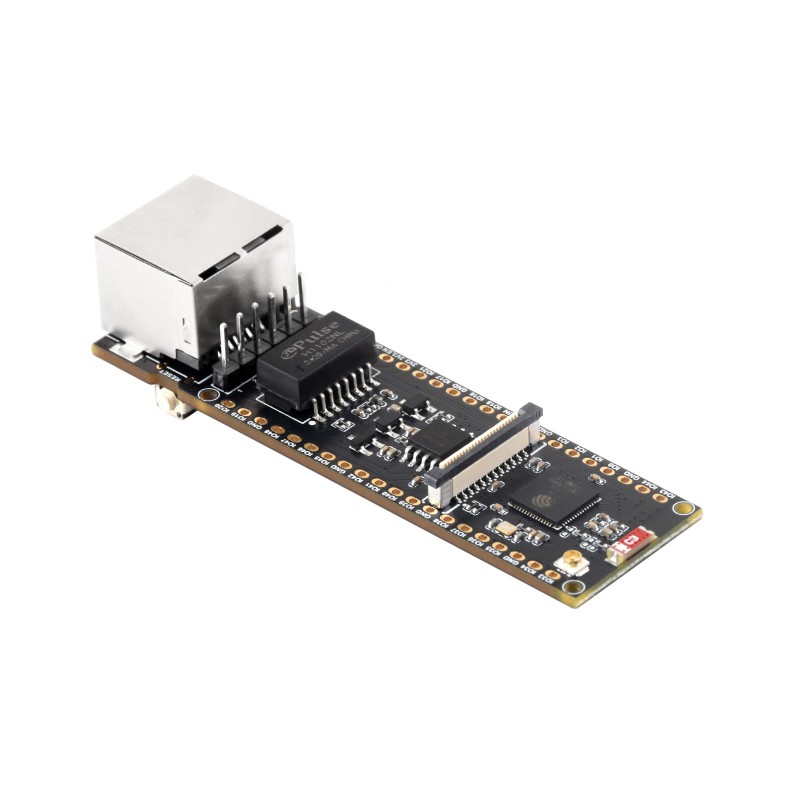

Was befindet sich auf dem Board
Das ESP32-S3 ETH integriert die wichtigsten Komponenten für den Aufbau eines leistungsstarken Netzwerkgeräts: ESP32-S3R8-Mikrocontroller, Flash-Speicher, Ethernet-Controller, RJ45-Port, TF-Slot, Kameraanschluss und Erweiterungsschnittstellen. Dadurch können Sie schnell mit der Entwicklung Ihres eigenen Geräts beginnen, ohne zusätzliche Elektronik entwerfen zu müssen.
- ESP32-S3R8 – Xtensa 32-Bit LX7 Dual-Core-Prozessor bis zu 240MHz.
- W25Q128 – 16MB Flash-Speicher für Programm und Daten.
- W5500 – Ethernet-Controller.
- H1102NLT – Ethernet-Transformator.
- JW5060 – Spannungsregler.
- USB-C – Stromversorgung und Programmierung.
- RJ45 – Ethernet-Port 10/100M mit Auto-Negotiation.
- PoE-Modulanschluss – zum Anschluss des PoE-Moduls.
- Kameraanschluss – kompatibel mit OV2640, OV5640 und anderen Kameras.
- IPEX 1 – Anschluss für externe Antenne, aktiviert durch Umlöten eines Widerstands.
- Keramikantenne – standardmäßig verwendet.
- TF-Slot – Unterstützung für Speicherkarten.
- BOOT-Taste.
- ACT-Anzeige.
- LINK-Anzeige.
- RESET-Taste.
Schnittstellen und Kompatibilität
Das Board ist mit der Pico-Header-Pinbelegung kompatibel, wodurch es mit ausgewählten Raspberry Pi Pico HATs zusammenarbeiten kann. Der umfangreiche Satz an Schnittstellen sowie der Zugriff auf das reichhaltige ESP32-Ökosystem ermöglichen eine schnelle Implementierung von Netzwerkkommunikation, Gerätesteuerung, Datenspeicherung und Bildverarbeitung.
Außenabmessungen
Die kompakten Abmessungen des Boards erleichtern die Integration in Gehäuse, eingebettete Systeme und Prototypenprojekte. Dies ist eine gute Lösung sowohl für Tests als auch für fertige Implementierungen.
Technische Spezifikation
- Mikrocontroller: ESP32-S3R8
- Prozessor: Xtensa 32-Bit LX7, Dual-Core
- Frequenz: bis zu 240MHz
- SRAM: 512KB
- ROM: 384KB
- PSRAM: 8MB
- Flash: 16MB
- Drahtlose Konnektivität: WLAN 2.4GHz, Bluetooth 5 LE
- Ethernet: W5500, 10/100Mb/s, SPI
- Netzwerkanschluss: RJ45 10/100M Auto-Negotiation
- PoE: optionales Modul, IEEE 802.3af
- Kameraanschluss: OV2640, OV5640 und andere kompatible
- Datenspeicher: TF-Kartenslot
- Stromversorgung und Programmierung: USB-C
- Antenne: Keramik + optional extern über IPEX 1
- Kompatibilität: Pico-Header, ausgewählte Raspberry Pi Pico HATs
Lieferumfang
- ESP32-S3-ETH Entwicklungsboard
