ESP32-S3 POE ETH Entwicklungsboard mit RJ45 WiFi Bluetooth und PoE
Regular price:
・Kup teraz i zapłać za 30 dni
product unavailable
ESP32-S3 POE ETH Entwicklungsboard mit RJ45-Anschluss 10/100Mb/s Wi-Fi Bluetooth und Kameraunterstützung
Das auf dem ESP32-S3R8-Chip basierende ESP32-S3 POE ETH Entwicklungsboard kombiniert drahtlose Wi-Fi- und Bluetooth-Kommunikation 5 mit kabelgebundenem Ethernet 10/100Mb/s über den W5500-Chip und PoE-Stromversorgung. Es bietet einen Dual-Core-Prozessor 240MHz, 8MB PSRAM, 16MB Flash, einen Kameraanschluss, einen TF-Kartenslot sowie Kompatibilität mit Raspberry Pi Pico HAT, wodurch es sich ideal für IoT-Projekte, Smart Home, Überwachung und Bildaufnahme eignet.
Hauptmerkmale:
- ESP32-S3R8-Chip mit Xtensa 32-Bit LX7 Dual-Core-Prozessor bis zu 240MHz.
- Speicher: 512KB SRAM, 384KB ROM, 8MB PSRAM und 16MB Flash.
- Drahtlose Konnektivität 2.4GHz Wi-Fi und Bluetooth 5 LE.
- Integrierter W5500-Chip für kabelgebundenes Ethernet 10/100Mb/s über SPI.
- RJ45-Anschluss mit Auto-Negotiation 10/100M.
- Im Lieferumfang enthaltenes PoE-Modul gemäß IEEE 802.3af.
- Stromversorgung und Datenübertragung über ein einziges Ethernet-Kabel.
- Kameraanschluss kompatibel mit OV2640, OV5640 und anderen gängigen Modulen.
- USB-Typ-C-Anschluss für Stromversorgung, Programmierung und Debugging.
- TF-Kartenslot zum Speichern von Fotos, Dateien und Daten.
- Kompatibilität mit Pico-Header-Pinbelegung und ausgewählten Raspberry Pi Pico HATs.
- Möglichkeit zum Umschalten auf eine externe Antenne über den IPEX 1-Anschluss.
- Vorgesehen für IoT, KI, Smart Home, Überwachung und Bildaufnahme.
Produktversionen

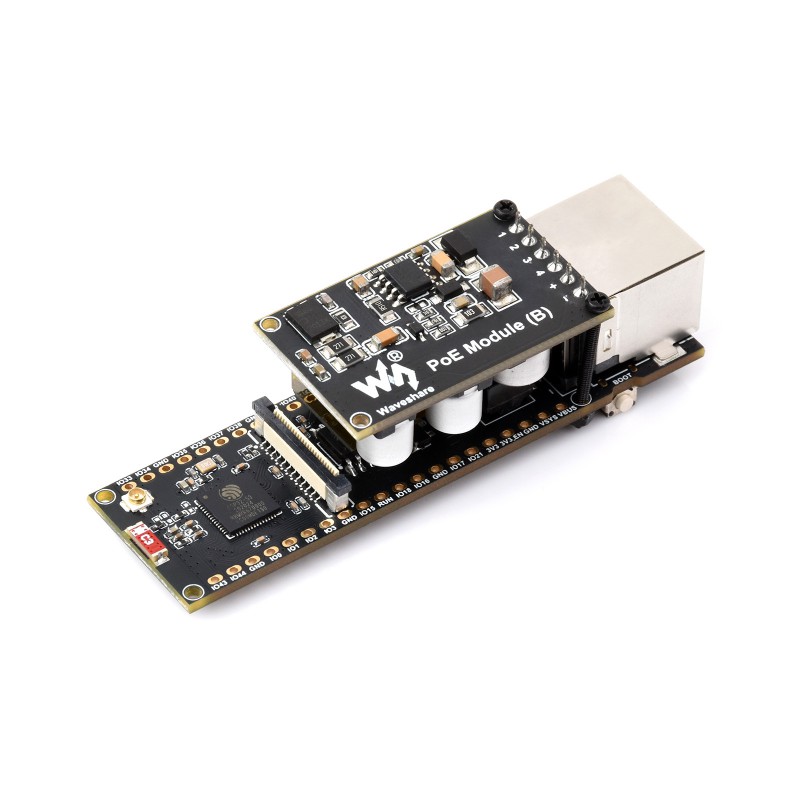

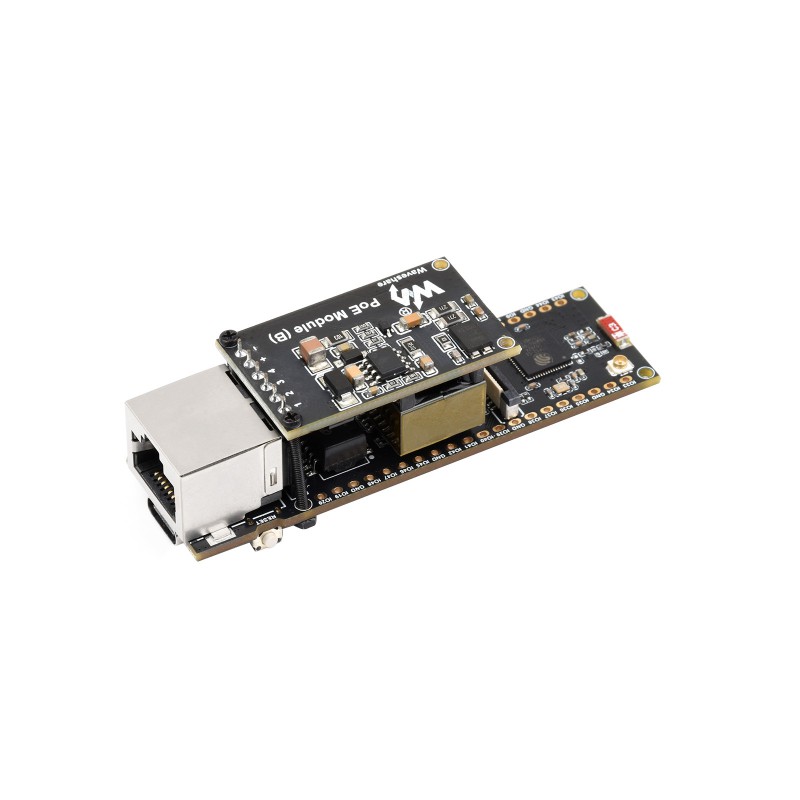

Die vorgestellte Version ist das ESP32-S3-POE-ETH, ein Entwicklungsboard, das um ein PoE-Modul erweitert wurde. Dadurch kann das Gerät direkt über das Netzwerkkabel mit Strom versorgt werden, was die Installation vereinfacht und die Anzahl zusätzlicher Kabel reduziert.
ESP32-S3-ETH
Basis-Entwicklungsboard mit Ethernet.
ESP32-S3-ETH-CAM-KIT
Ethernet-Board mit OV5640-Kamera.
ESP32-S3-POE-ETH
Ethernet-Board mit PoE-Modul.
ESP32-S3-POE-ETH-CAM-KIT
Ethernet-Board mit OV5640-Kamera und PoE-Modul.
Zwei Stromversorgungsmethoden
Das Board kann über den USB-Typ-C-Anschluss oder das mitgelieferte PoE-Modul mit Strom versorgt werden. Diese Lösung erhöht die Flexibilität bei der Implementierung des Geräts in Netzwerkprojekten, industriellen Anwendungen und Smart-Home-Installationen.

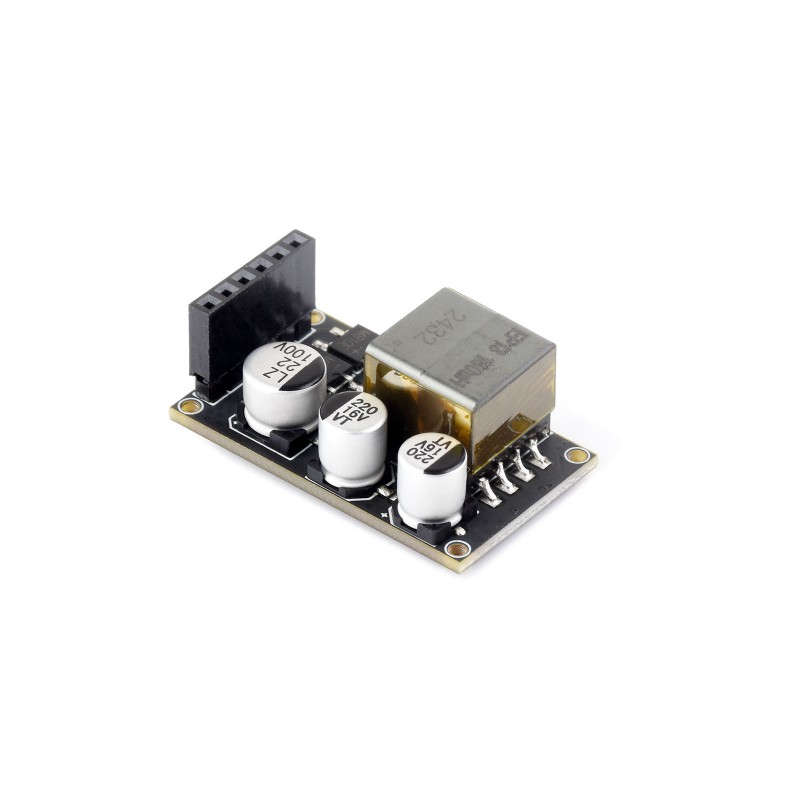

PoE-Modul im Lieferumfang

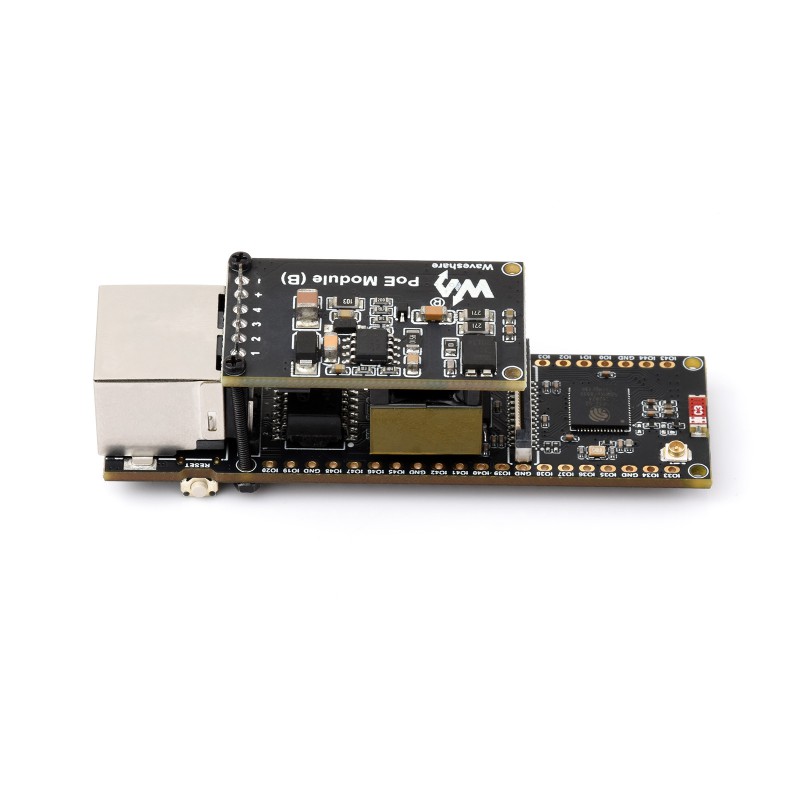

Die Version ESP32-S3-POE-ETH enthält ein PoE-Modul, wodurch das Board direkt über das Ethernet-Kabel mit Strom versorgt werden kann. Dies ermöglicht die gleichzeitige Stromversorgung und Datenübertragung über ein einziges Kabel, was die Montage des Geräts an schwer zugänglichen Stellen vereinfacht.
Unterstützung für Kameras und Bildaufnahme
Auf dem Board befindet sich ein Kameraanschluss, der mit OV2640-, OV5640-Modulen und anderen gängigen Kameras kompatibel ist. Dadurch eignet sich die Plattform für Anwendungen wie Videoüberwachung, Bildaufzeichnung, visuelle Datenanalyse und KI-Edge-Projekte.

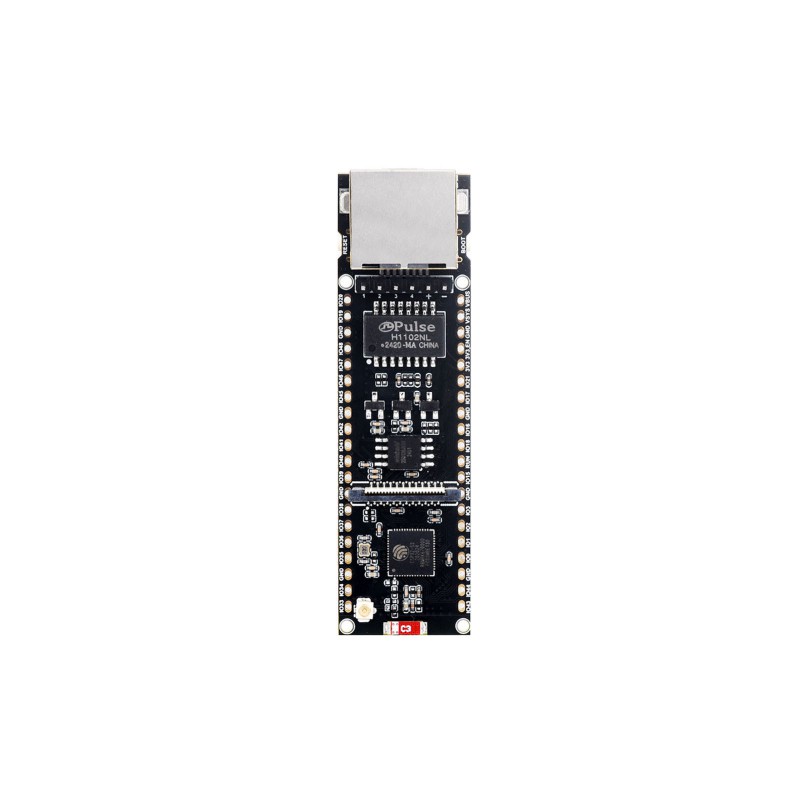

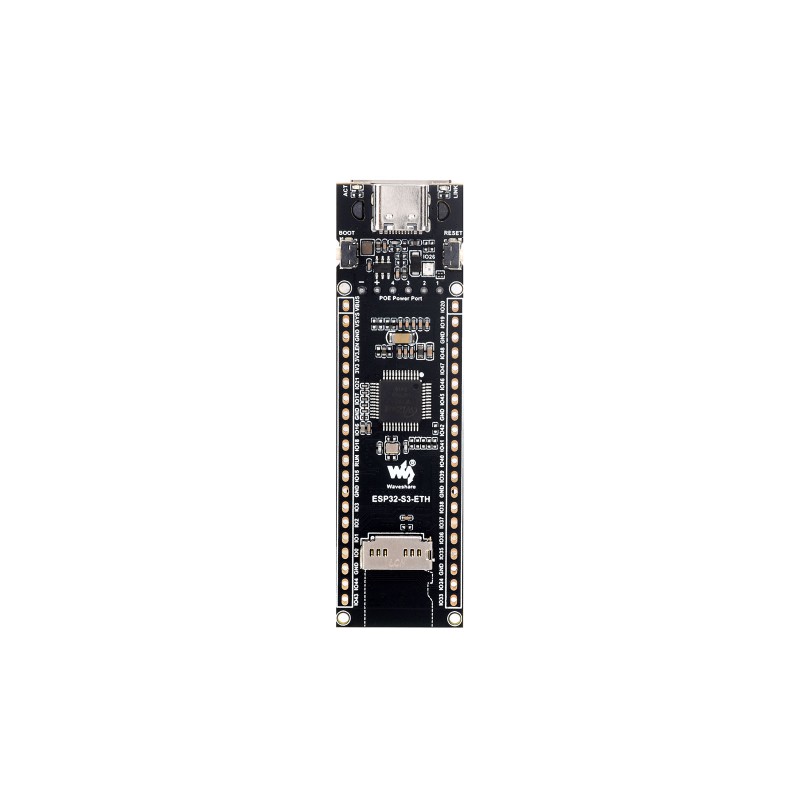

Was befindet sich auf dem Board
Das ESP32-S3 POE ETH integriert die wichtigsten Komponenten für den Aufbau eines leistungsstarken Netzwerkgeräts: ESP32-S3R8-Mikrocontroller, Flash-Speicher, Ethernet-Controller, RJ45-Anschluss, TF-Slot, Kameraanschluss und Erweiterungsschnittstellen. Das mitgelieferte PoE-Modul erweitert zusätzlich die Stromversorgungsmöglichkeiten in Netzwerkinstallationen.
- ESP32-S3R8 – Xtensa 32-Bit LX7 Dual-Core-Prozessor bis zu 240MHz.
- W25Q128 – 16MB Flash-Speicher für Programm und Daten.
- W5500 – Ethernet-Controller.
- H1102NLT – Ethernet-Transformator.
- JW5060 – Spannungsregler.
- USB-Typ-C – Stromversorgung und Programmierung.
- RJ45 – Ethernet-Anschluss 10/100M mit Auto-Negotiation.
- PoE-Modulanschluss – zum Anschluss des mitgelieferten PoE-Moduls.
- Kameraanschluss – kompatibel mit OV2640, OV5640 und anderen Kameras.
- IPEX 1 – Anschluss für externe Antenne, aktiviert durch Umlöten eines Widerstands.
- Keramikantenne – standardmäßig verwendet.
- TF-Slot – Unterstützung für Speicherkarten.
- BOOT-Taste.
- ACT-Anzeige.
- LINK-Anzeige.
- RESET-Taste.
Schnittstellen und Kompatibilität
Das Board ist mit der Pico-Header-Pinbelegung kompatibel, wodurch es mit ausgewählten Raspberry Pi Pico HATs zusammenarbeiten kann. Das umfangreiche Set an Schnittstellen sowie der Zugriff auf das reichhaltige ESP32-Ökosystem ermöglichen eine schnelle Implementierung von Netzwerkkommunikation, Gerätesteuerung, Datenspeicherung und Bildverarbeitung.
Außenabmessungen
Die kompakten Abmessungen des Boards erleichtern die Integration in Gehäuse, eingebettete Systeme und Prototypenprojekte. Dies ist eine gute Lösung sowohl für Tests als auch für fertige Implementierungen.
Technische Spezifikation
- Mikrocontroller: ESP32-S3R8
- Prozessor: Xtensa 32-Bit LX7, Dual-Core
- Frequenz: bis zu 240MHz
- SRAM: 512KB
- ROM: 384KB
- PSRAM: 8MB
- Flash: 16MB
- Drahtlose Konnektivität: Wi-Fi 2.4GHz, Bluetooth 5 LE
- Ethernet: W5500, 10/100Mb/s, SPI
- Netzwerkanschluss: RJ45 10/100M Auto-Negotiation
- PoE: Modul im Lieferumfang, IEEE 802.3af
- Kameraanschluss: OV2640, OV5640 und andere kompatible
- Datenspeicher: TF-Kartenslot
- Stromversorgung und Programmierung: USB-Typ-C oder PoE
- Antenne: Keramik + optional extern über IPEX 1
- Kompatibilität: Pico Header, ausgewählte Raspberry Pi Pico HATs
Lieferumfang
- ESP32-S3-ETH x1
- PoE-Modul x1
- Schraubenset x1
- 20-PIN Stiftleiste (schwarz) x2
Das Set enthält das Board und ein PoE-Modul zur Erweiterung um die Stromversorgung über Ethernet.
